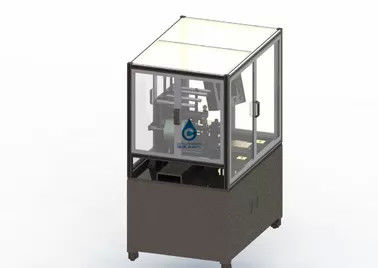

자동 포르노 영화 코팅기기, 리튬 이온 전지 조립 라인

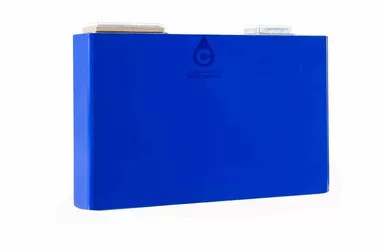

1. 이 체계의 주요 기능 : 자격 있는 배터리의 외부 포장재를 붙이세요
2. 이 시스템은 다음을 포함합니다 : 배터리 피딩 시스템의 1 일련, 테이프 피딩 시스템의 1 일련, 접착제 도포 시스템의 1 일련, 블랭킹 전환 메커니즘의 1 일련.
3. 배터리 충전 시스템 :
이 시스템은 다음을 포함합니다 : 전기 셀 거래량 푸쉬 메커니즘의 1개 세트, 1 벨트 콘베어, 배터리 드로잉기의 1개 세트, 배터리 푸싱 기구의 1개 세트
3.1 전기 셀의 회전하고 박력 있는 메커니즘 : 그것은 주로 1개의 터닝 실린더, 1 회전하는 정착물, 1개의 압착 실린더와 1개의 푸싱 실린더를 포함합니다.
3.2 컨베이어 벨트 : 그것은 주로 1 스텝 모터, 1 벨트와 1개 센서를 장소에 포함시킵니다 ;
3.3 배터리 드로잉기 : 그것은 주로 1 스텝 모터, 1 서보 모듈과 1 그림 플레이트를 포함합니다.
3.4 배터리 푸셔 메커니즘 : 그것은 주로 1 스테핑 모터, 1 서보 모듈, 1 푸셔 플레이트와 1 위치 결정판을 포함합니다.
4. 기술적 요구
4.1 플립 정착물의 물질은 POM일 것이고 그것이 배터리 표면을 핥는다고 허용되지 않습니다 ;
4.2 위치 결정판의 품질은 POM일 것이고 그것이 배터리 표면을 긁거나 입도록 허용되지 않습니다 ;
4.3 압력식 판과 얻어진 플레이트의 품질은 POM일 것이고 그것이 배터리 표면을 긁거나 입도록 허용되지 않습니다 ;
5. 테이프 피딩 시스템 :

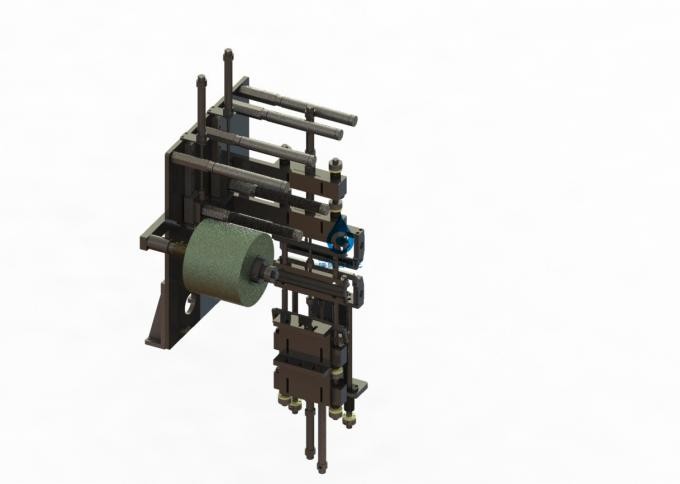

시스템은 감기지 않은 메커니즘의 1 일련, 인장 기구의 2 일련, 과잉 회전 메커니즘의 4 일련, 언더클램핑과 당김 장치의 1 일련과 오버클래핑과 절단 메커니즘의 1 일련을 포함합니다.
5.1 인장 기구 : 그것은 주로 2개 실린더, 2 선 가동 레일과 1 인장 롤러를 포함합니다
5.2 상위 클램핑 절단 메커니즘 : 2개의 상위 클램핑 조오 실린더, 클램핑 블록, 1개의 커터 실린더, 커터 1명 1개 세트 ;
5.3 더 낮은 클램핑과 당김 장치 : 그것은 주로 2개의 낮은 클램핑 조오 실린더, 클램핑 블록의 1개 세트, 1 서보 모터, 1 리드 스크루, 2 가동 레일과 1 동기 전동 벨트를 포함합니다
5.4 기술적 요구 :
5.1 오버 롤 표면은 톱니로 치료될 것이고 고무 벨트가 명부를 고수하지 않을 것입니다
5.2 접착제는 클램핑 블록의 표면에 따라 허용되지 않습니다
5.3 SKD11은 커터 자료에 필요하고 서비스 수명이 300,000 > 시간입니다
5.4 풀-다운 접착제 정확성 ±0.1mm
5.5 배터리 레코드와 블록 배치는 폴리우레탄으로 만들어지고 따라서 그것이 배터리를 긁도록 허용되지 않습니다 ;
5.6 배터리 아래에 있는 가이드 바의 재료는 POM이고 그것이 배터리를 긁도록 허용되지 않습니다 ;
5.7 피막 부착성의 정확성 일탈은 ≤0.5mm입니다. 배터리 표면을 붙이는 영화 위의 어떤 구김과 어떤 명백한 버블이 없습니다. 단일 기포의 지름은 있습니다 < 1mm="" and="" that="" of="" a="" single="" bubble="" is="">
5.8 표면은 완전히 코팅되고 알루미늄 외피가 노출될 수 없습니다 ;
5.9 테이프는 웰드 보다 더 높은 3-5mm이고 웰드 보다 더 높은 부분이 상부 커버에 붙여지도록 요구되고 웰드의 누출 없음이 허락됩니다
5.10 양보하세요 : ≥99%;
6. 구성 목록
| 아니오. | 네임큐우 | 양 | 브랜드 |
| 1 | 테이프·리미트 | 2 | 비표준 처리 |
| 2 | 실린더 | 2 | SMC |
| 3 | 리니어 가이드 | 2 | HIWIN |
| 4 | 롤빵으로 부탁합니다 | 2 | 비표준 처리 |
| 5 | 실린더 | 2 | SMC |
| 6 | 서보 모터 | 1 | 파나소닉 |
| 7 | 스크루 | 1 | HIWIN |
| 8 | 리니어 가이드 | 2 | HIWIN |
| 9 | 원점 센서 | 1 | 파나소닉 |
| 10 | 한계 센서 | 2 | 파나소닉 |
| 11 | 결합 | 1 | 쿠데타 - 링크 |
| 12 | 동기 전동 벨트 | 1 | 비표준 처리 |
| 13 | 클램핑 실린더 | 2 | SMC |
| 14 | 실린더를 자르느요 | 1 | SMC |
| 15 | 적층 블럭 | 2 | 비표준 처리 |
| 16 | 커터 | 1 | 비표준 처리 |
협력 갱신
1. 신 장비 약속
고객들에게 제공된 상품이 브랜드 뉴, 완전하고 사용하지 않은 장비이라는 것을 우리의 회사는 보장합니다.
2. 기밀성 갱신
어떠한 당의 서면 허가 없이, 상대편의 관련된 도면, 기술 정보, 사업 정보와 다른 기업 비밀과 기술적 비밀이 어쨌든 제 3자들로 누출되지 않아야 하기로 우리의 회사는 약속합니다.
3. 애프터 서비스 갱신
(1) 장비, 파티 비의 선적일로부터의 2개월이 장비가 결점이 있을 때 일년 이내에 적시이고 무료 보증에서 비인간 잘못에 책임이 있다고, 판매 후 서비스 직원은 고지를 받은 후 2 시간 이내에 대응할 것입니다. 상황에 따르면, 병력은 48 시간 이내에 적소에 있어야 합니다. 60 시간까지는, 구매자에 의해 생산의 연속성을 보장하고 ;
(2) 장비가 보증 기간 지나간 후, 문제가 있다면 양당은 그것을 전달하고 상대합니다. 필요하다면, 판매 후 인사는 그것을 수리하기 위해 보내지고 단지 비용이 고발될 것입니다. En
(3) 양당에 의해 서명된 계약과 세부 협정에 명기된 보증 기간 동안, 회사는 자사 제품의 일반적 사용 동안 인적 피해에 의해 초래되지 않는 품질 문제를 위한 보증을 제공할 것입니다.
