고능률 리튬 이온 건전지 일관 작업 자동적인 PVC 헝겊 조각 기계
1. 이 시스템은 배달 후 시스템에 매니퓰레이터 셀 크롤을 공급하여 코팅되며, 배터리는 포지셔닝 전에 이동 졸라매기와 PVC 페이스트 시스템에 있으며, 라인 포지셔닝, 포지셔닝 페이스트 PVC 절연 커버 사각 조각, 후 완성 후 전지 완성 후 순방향 흐름, 인공 픽으로 졸라매는 끈 끝까지 흐르다;
2. 시스템은 다음을 포함합니다: 배터리 공급 조작기 1 세트, PVC 정사각형 페이스트 시스템 1 세트, 배터리 전송 및 위치 지정 시스템 1 세트;
3. 기술 요구 사항:
3.1 조작기 그리퍼의 재료 요구 사항은 PE입니다.
3.2 매니퓰레이터의 X축 방향 반복 동작 정확도는 ±0.1mm
3.3 매니퓰레이터의 Y축 방향 반복 동작 정확도는 ±0.1mm
3.4 Z축 방향의 매니퓰레이터의 반복 동작 정확도는 ±0.1mm입니다.
3.5 배터리 그리퍼 및 배터리 드롭 확률 = 0%
4. 구성 목록
| 일련 번호 | 의 이름 | 개수 | 상표 |
| 배터리 취급 조작기 | 서보 모터 | 2 | 파나소닉 |
| 나사 | 2 | 하이윈 | |
| 선형 가이드 | 4 | 하이윈 | |
| 클램핑 실린더 | 1 | 에스엠씨 | |
| 손가락 | 1 | 비표준 처리 |

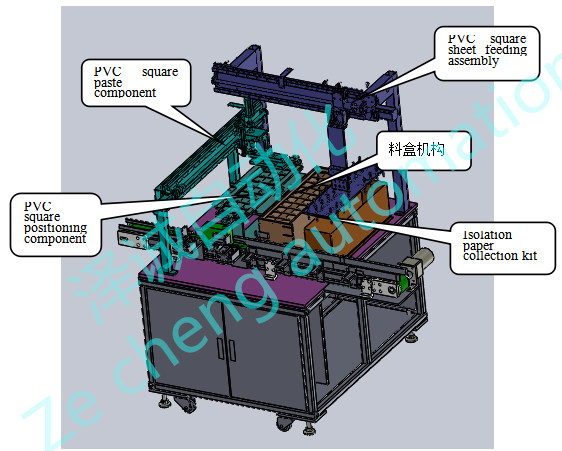

5. PVC 정사각형 필름 붙여 넣기 시스템 : 주로 하나의 재료 상자 메커니즘, PVC 정사각형 필름 공급 구성 요소, PVC 정사각형 필름 포지셔닝 구성 요소, PVC 정사각형 필름 붙여 넣기 구성 요소 및 격리 종이 수집 구성 요소를 포함합니다.

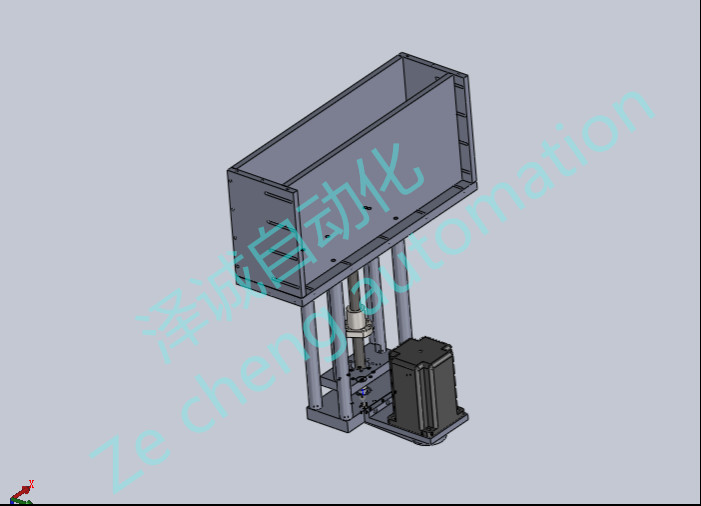

5.1 먹이 상자 메커니즘: 주로 1개의 먹이 상자, 1개의 리드 나사, 1개의 스테퍼 모터 및 1개의 동기 벨트를 포함합니다.
5.2 PVC 사각 시트 공급 구성 요소: 주로 1개의 서보 모터, 1개의 리드 나사, 2개의 슬라이드 레일, 1개의 빨판, 1개의 지지 기둥, 1개의 상부 및 하부 실린더를 포함합니다.

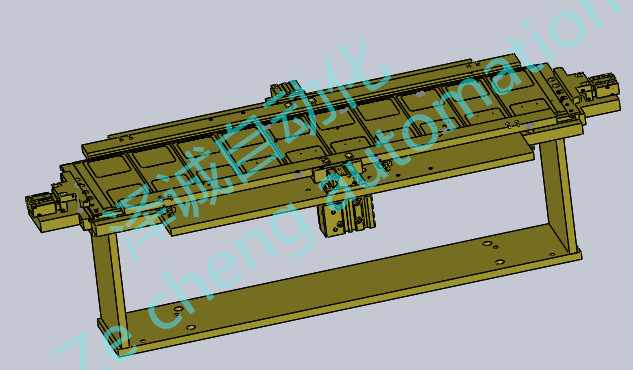

5.3 PVC 사각 포지셔닝 구성 요소: 주로 4개의 정규화 공기 실린더, 2개의 다운포스 실린더, 2개의 포지셔닝 레이어 바 및 1세트의 진공 흡입판을 포함합니다.

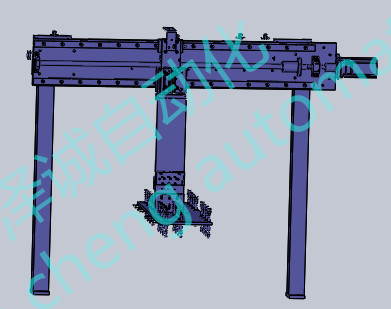

5.4 패치 PVC 정사각형 구성 요소: 이 시스템에는 주로 X축 서보 모터 1개, Y축 서보 모터 1개, 리드 나사 2개, 동기 벨트 1개, 진공 흡입기 1개 및 선형 가이드 4개가 포함됩니다.
6. 기술 요구 사항:
6.1 먹이기 성공률 ≥99%;
6.2 빨판은 PVC 사각형에 손상을 입히는 것이 허용되지 않습니다.
6.3 풀 자격 비율 ≥99%;
6.4 PVC 정사각형 페이스트는 떨어지지 않아야하며 뒤틀림, 편향, 기포가 없어야합니다.
7. 구성 목록
| 일련 번호 | 의 이름 | 개수 | 상표 |
| PVC 사각 페이스트 성분 | 서보 모터 | 2 | 파나소닉 |
| 나사 | 1 | 하이윈 | |
| 선형 가이드 | 4 | 하이윈 | |
| 진공 흡입 컵 | 2 | 비표준 처리 | |
| 동기 벨트 | 1 | 미스미 | |
| PVC 사각 포지셔닝 부품 | 증기 실린더 | 2 | 에스엠씨 |
| 실린더를 누르십시오 | 1 | 에스엠씨 | |
| 포지셔닝 레이어링 | 1 | 비표준 처리 | |
| 진공 흡입판 | 삼 | 비표준 처리 | |
| PVC 공급 어셈블리 | 슬라이드 레일 장착 플레이트 | 1 | 비표준 처리 |
| 기둥 | 1 | 비표준 처리 | |
| 베어링 | 1 | 비표준 처리 | |
| 척 | 2 | 비표준 처리 | |
| 연결 플레이트 | 1 | 비표준 처리 | |
| 미끄러운 코스 | 은 | ||
| 실린더 | 에스엠씨 | ||
| 나사 | 은 | ||
| 베어링 | 미스미 | ||
| 서보 모터 | 파나소닉 | ||
| 커플 링 | 기준 | ||
| 빈 기관 | 크라프트지 홀더 | 비표준 처리 | |
| 구성 요소의 상단 | 비표준 처리 | ||
| 베어링 | 미스미 | ||
| 나사 | 에스엠씨 | ||
| 동기 벨트 | 미스미 | ||
| 동기 휠 | 기준 | ||
| 스테퍼 모터 | 기준 | ||
| 격리 종이 수집 상자 | 컬렉션 상자 | 비표준 처리 |
1. 새로운 장비 약속
우리 회사는 고객에게 제공되는 상품이 완전하고 사용하지 않은 새 장비임을 보증합니다.
2. 기밀 유지 약속
당사는 당사자의 서면 동의 없이 상대방의 관련 도면, 기술정보, 영업정보, 기타 영업비밀 및 기술비밀을 어떠한 방법으로도 제3자에게 누설하지 않을 것을 약속합니다.
3. 애프터 서비스 약속
(1) 장비 선적일로부터 2개월, 당사자 B는 1년 이내에 적시에 무료 보증으로 비인간적 결함에 대해 책임을 집니다(장비에 결함이 있는 경우 판매 서비스 직원이 2시간 이내에 응답합니다) 통지를 받은 후 상황에 따라 인원은 반드시 48시간 이내, 늦어도 60시간 이내에는 구매자의 생산 연속성을 보장한다.
(2) 장비의 보증기간이 경과한 후 문제가 있을 경우 쌍방이 소통하여 처리합니다.필요한 경우 A/S 담당자를 파견하여 수리하며 비용만 청구됩니다.Zh
(3) 회사는 양 당사자가 체결한 계약 및 기술협약에 명시된 보증 기간 동안 당사 제품을 정상적으로 사용하는 동안 인명 피해가 아닌 품질 문제에 대해 보증합니다.
