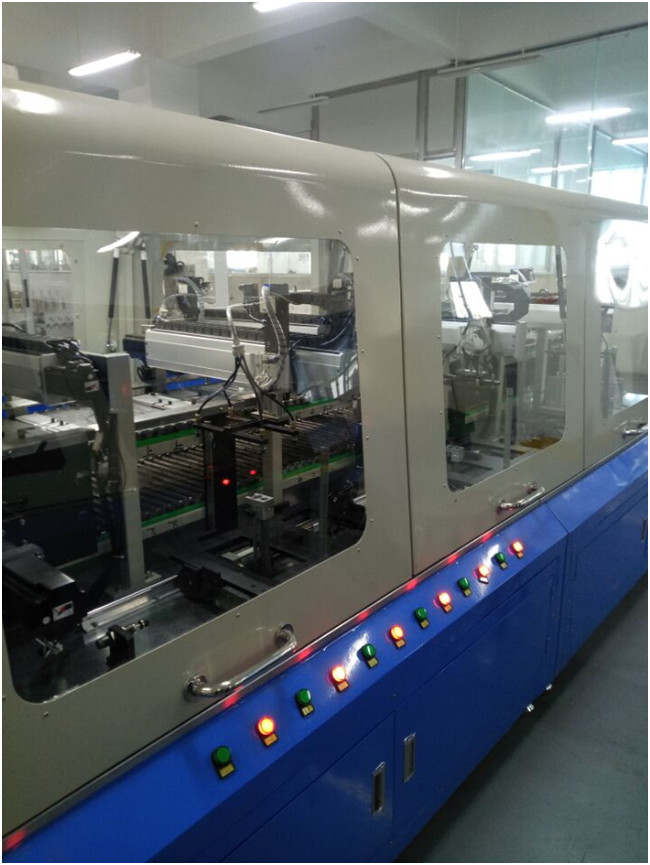

자동적인 탐지 리튬 이온 건전지 일관 작업 폴란드 접합 기계

자동적인 탐지 리튬 이온 건전지 일관 작업 폴란드 접합 기계

1. 장비 기능

1. 이 자동적인 탐지 기계는 분류된 긍정적인 (부정적인) 건전지 전극의 배열을 깨닫기 위하여 사용되고, 전체적인 과정은 자동적으로 완료됩니다.
2.
3. 1.1. 이 특별한 자동적인 탐지 기계는 제품 명세서를 위해 적당한 다양한 극 조각의 무게를 달고 분류를 깨닫기 위하여 사용됩니다:

1.2. 자동적인 탐지 비행기의 전반적인 생산 구타는: 3s/정제; 20 PPM

1.3에는 특별한 자동적인 탐지 비행기 높은 생산 효율성, 안정되어 있는 가동, 신뢰성, 간단하고 및 편리한 정비의 특성이 있고, 그것의 포괄적인 지속적인 생산 효율성 ≥90% ≥21.6 시간과 더불어 24 시간 지속적인 생산을 위한 당 a의 요구에,/일 응할 수 있습니다;

장비가 각종 명세의 제품의 생산에 적응시킬 수 있는 1.4, 장비의 생산 도중 제품 모형을 대체할 것을 요구된 시간은 15 분을 초과하고다;

1.5는 잡지 유형의 긍정 및 부정적인 건전지 판의 들어오는 물자 입니다. 건전지 판이 모두 사용되기 위하여 검출될 경우, 자동적인 경보는 노동자를 급유 상자를 바꾸고 일하는 것을 계속하는 생각나게 할 것입니다.

2. 기술적인 계획안

이 계획에서는, 건전지 전극 물자 상자는 서로에 의해 대체될 수 있는 무게를 다는 분리기와 동일한 물자 상자를 채택합니다. 조작자는 터치스크린에 놓인 윤곽 모수에 따라 자동적으로 대응 물자 상자 및 경기에서 극 조각을 그것 움켜잡습니다. 전송선의 완료가 자동적으로 거리를 이동한 후에, 건전지 팩에 장비에서 건전지를 수송하기 위하여 갖춰질 것입니다

건전지 극 장의 2.1 자동적인 충전소

그것은 위탁 잡지의 공급 장치로 구성되는 건전지 극 장의 자동적인 먹이기 깨닫기 위하여 이용됩니다.

선적 잡지의 2.1.1 공급 장치

먹이는 체계는 잡지에 의하여 급식의 방법을 채택하고, 1장의 잡지 먹이기의 합계가 있습니다. 잡지를 일하는 것이 공급 장치의 포지셔닝 구멍으로 적재되는 동안 극으로 손으로 채워, 탐지 감지기는 잡지가 제자리에 있다는 것을, 조작자 물자를 밖으로 가지고 가는 것을 시작됩니다 검출합니다, 빈 잡지가 제자리에 있다는 것을 탐지 감지기는 검출합니다, 체계는 잡지를 대체하기 위하여 통신수를 알리는 경보 신호를 보냅니다. 분류에 따라 물자 상자의 6개의 종류가 있습니다.

2.2. 선형 물자 가지고 가는 조작자

장악은 진공 흡입 방법을 채택합니다; 자동 귀환 제어 장치 모터는 가이드 레일에 직선에 있는 움직임에 진공 흡착 조작자를 몹니다. 방안 6 위치 횡령 극 조각. 진공 그림 도중 지속적인 박판의 상황을 피하기 위하여는, 이온을 제거 팬은 먹이는 위치에 이오니아 바람을 바람에 날려서 그림 도중 지속적인 박판을 삭제하도록 놓입니다.

2.3 벨트 콘베이어 선

벨트 콘베이어 선은 모터, 흡진기, 전자기 클러치 및 빈도 변환기로 구성되는 건전지 극 장의 족답 전송을 깨닫기 위하여 이용됩니다. 건전지 극 장이 전송선과 함께 대응 위치에 수송될 때, 다른 기능은 대응 역에 의해 깨닫습니다.

3. 사용되는 주요 장비의 묘사

3.1. 공급 장치: 6 세트는, SUNXI 또는 OMRON 회사에게서 일본 SMC 회사, 탐지 감지기, 그리고 나머지에서 압축 공기를 넣은 성분과 더불어 극 선적 잡지로 및 탐지 감지기, zecheng 회사에 의하여 등, 이루어져 있어서 디자인하고 생성했습니다.

3.2. 선형 먹이는 조작자: zesheng 회사 디자인에 의해 SUNXI 또는 OMRON 제품을 사용하는 일본 SMC 제품을 사용하는 동의 기계장치, 진공 흡입 장치, 이온을 제거 팬, 탐지 감지기, 등, 압축 공기를 넣은 성분, 탐지 감지기, 나머지 구성되는 1 세트 및 생산 왔다갔다 선형 운동 장치로.

3.3 벨트 콘베이어 선: , 모터로 고정되는, 1개 흡진기 이루어져 있어서, 빈도 변환기, 컨베이어 벨트, 긴장시키는 기계장치, 알루미늄 단면도, 등, 모터 및 흡진기는 일본 동양 회사의 제품으로 만듭니다, 컨베이어 벨트는 스위스의 habasit 회사의 제품으로 만들고, 나머지는 zecheng 회사에 의해 디자인되고 제조됩니다.

3.4 전기 통제 시스템: 전기 통제 시스템: , PLC를 포함하여, 터치스크린 고정되는, 1개는 전기 통제 장 및 낮 전압 전자 제품, 등, PLC, 등, 일본의 omron 제품을 이용하기 위한 것이고, 터치스크린은 kunlun tongtai를 사용하기 위한 것입니다.

4. 체계의 신뢰성

4.1 계획을 디자인할 때, 체계의 신뢰성은 주로 고려됩니다: 반대로 방해, 체계 경보, 안전보안 및 체계 사슬 보호, 등;

4.2 최대한, 추려낸 믿을 수 있는 성분: 모터를 위한 압축 공기를 넣은 성분, yamanshe, 감지기를 위한 OMRON, PLC를 위한 OMRON 또는 미츠비시를 위한 SMC;

체계를 지키는 4.3 엄격한 디자인, 집합 및 벌레잡기 절차는 완벽합니다 믿을 수 있습니다;

5. 다른 필요조건

5.1 전력 공급: 3 단계 380V, 60Hz의 제 4 단계 배경;

5.2 압축공기: 0.5mpa의 공기의 압력 동요 ± 10%.

장비의 5.3 전반적인 차원: 1700*1000*1800 (길이 * 폭 * 고도)
