1. 주로 되감기와 전지 극판 부분의 언와인딩을 위해 사용된 장치 기능. 2. 장비의 프로세스 요구 사항 2.1 기초적 기술적 매개 변수 :
프로젝트
기계 시방서
효율
10M/min
2.2, 상세 범위
내용
거리 정도
다릅니다
들어오는 롤 코어
74 mm(3寸)
재료 최대 외경을 수입하기
220 밀리미터
들어오는 폭
60-200mm
수입 재료 균일성
±3mm

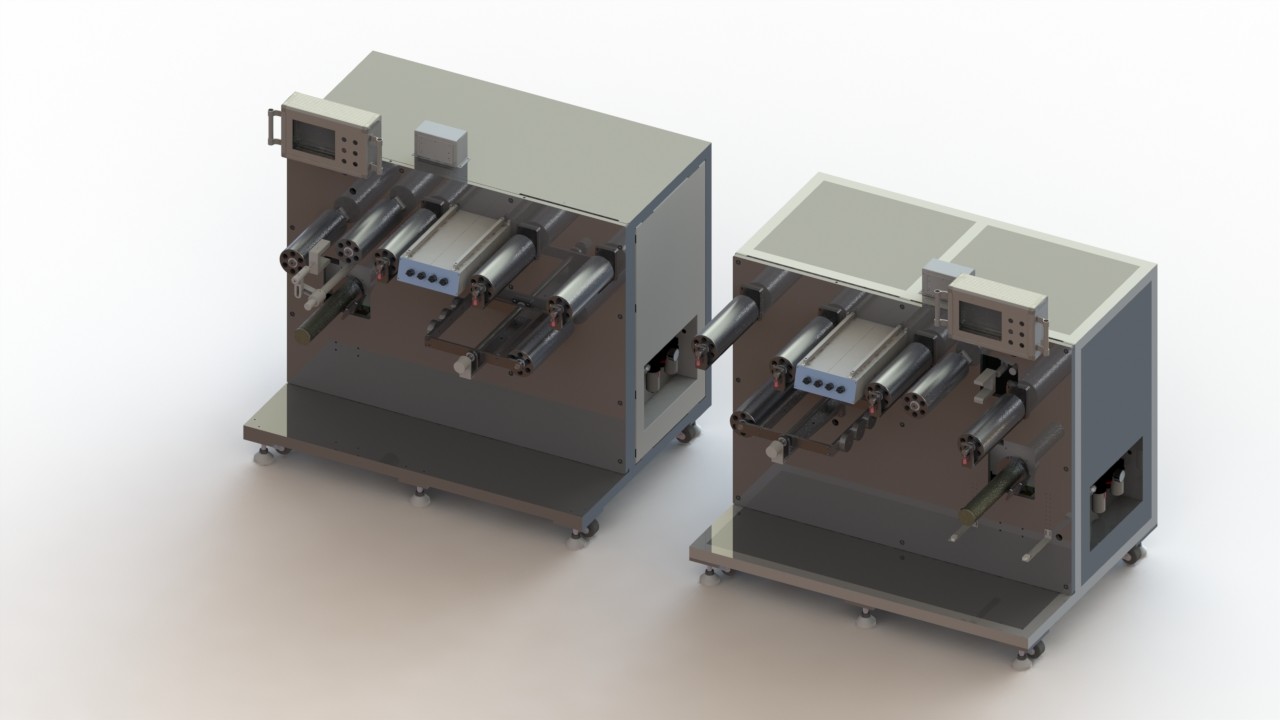

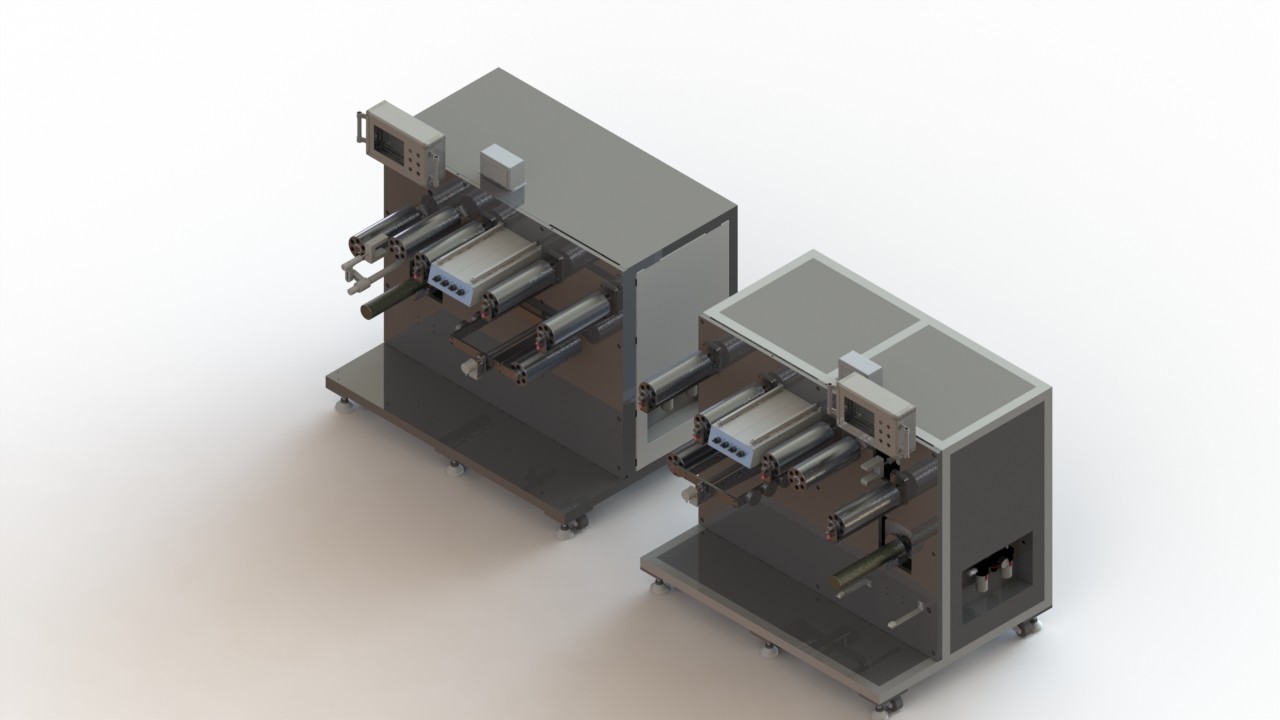

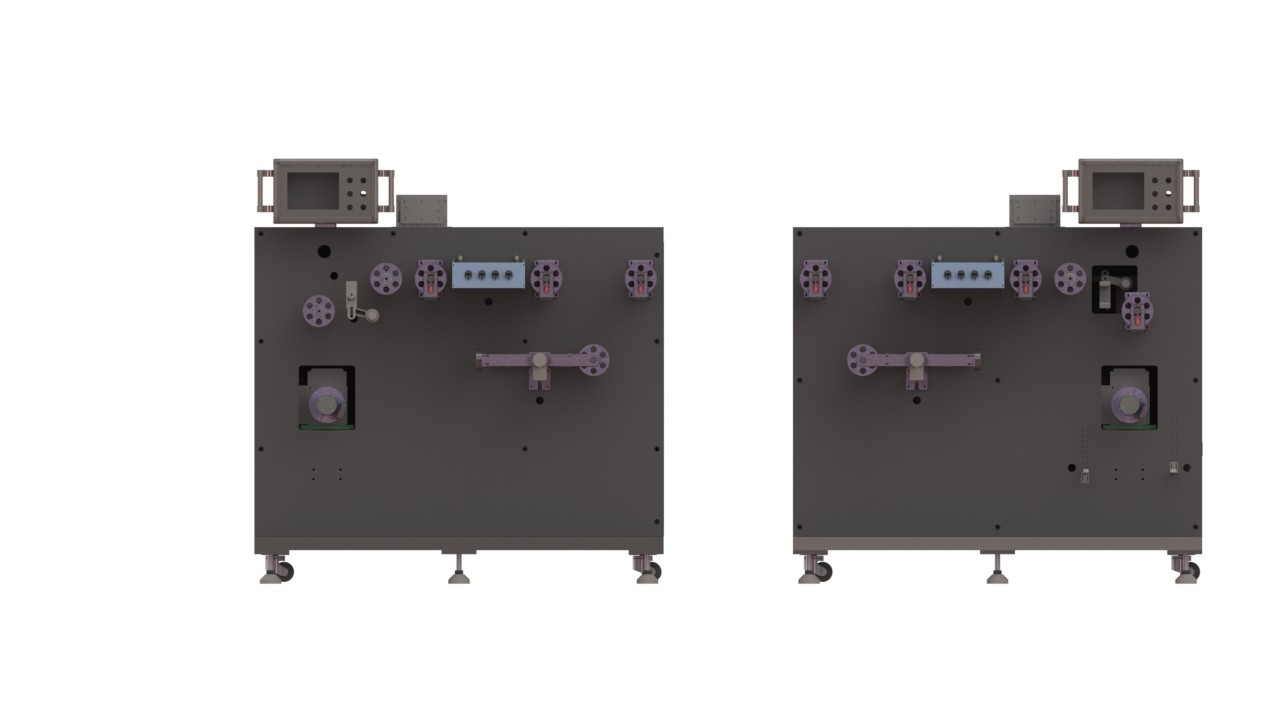

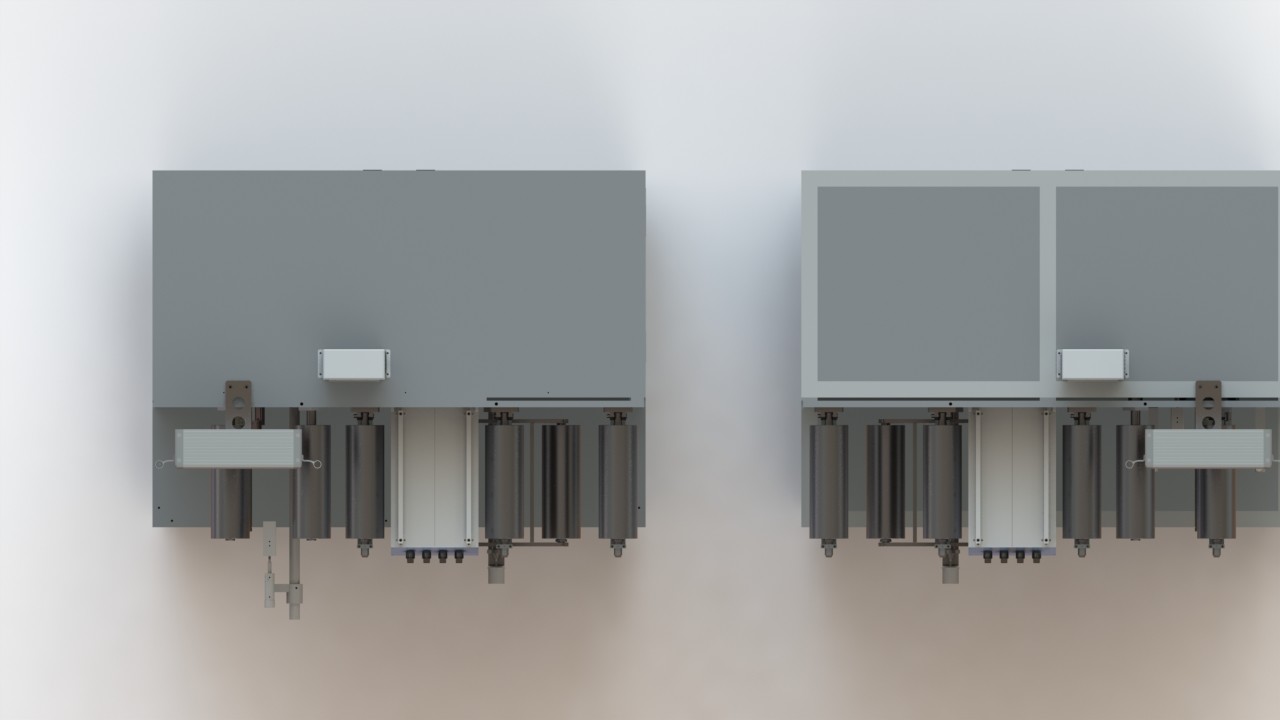

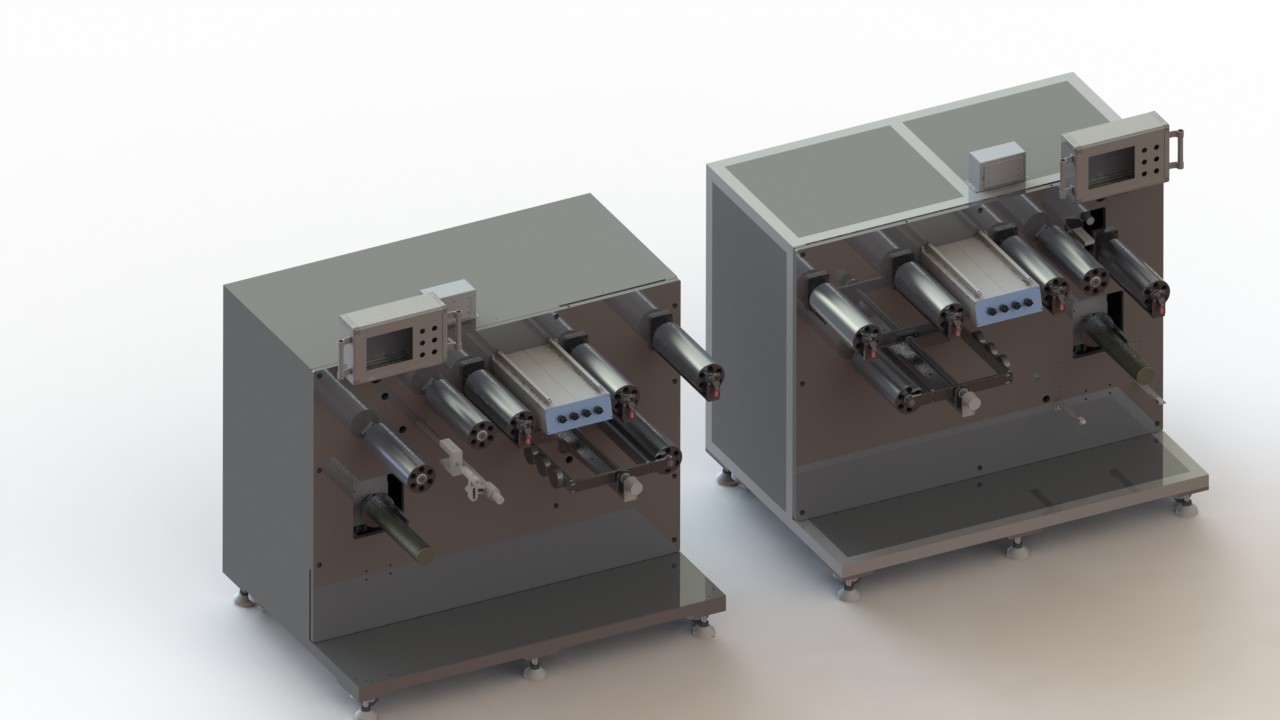

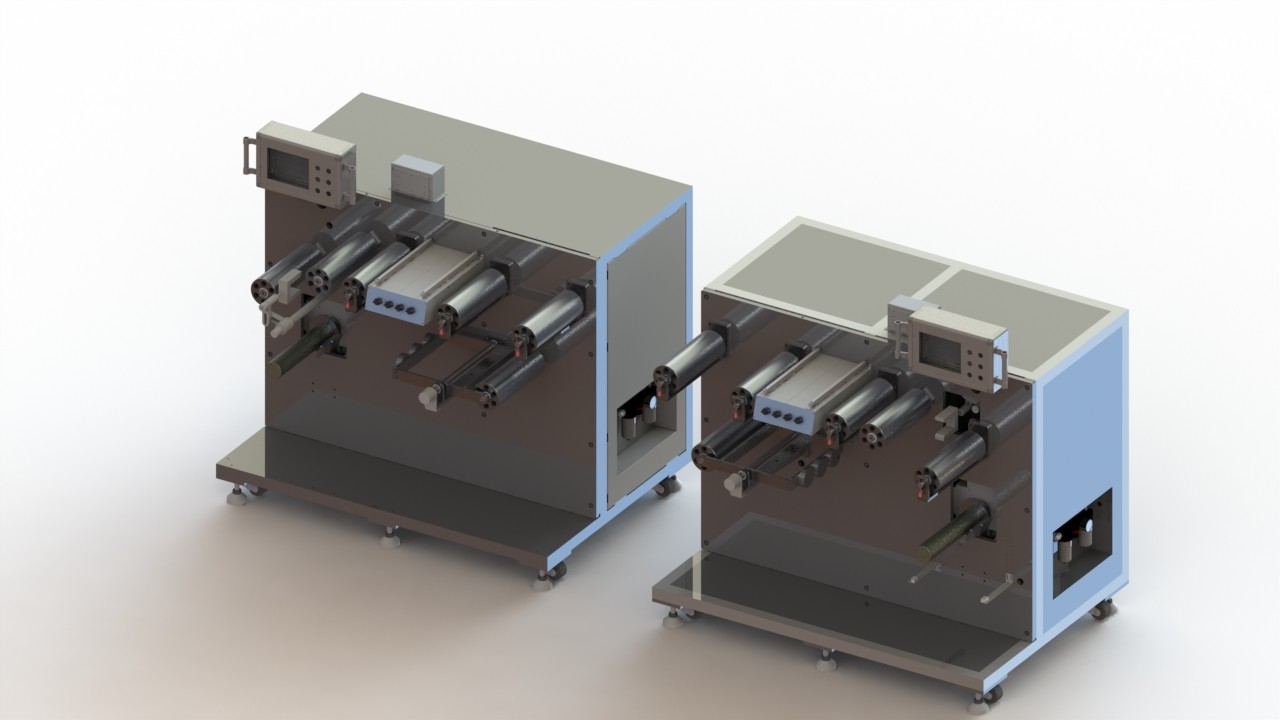

2.3 장비는 되감기와 감기지 않은 코일의 자동 편향 보정을 실현할 수 있습니다. 3. 장비 (그림이 언와인더의 계통도를 보여주고 되감기가 반대 방향으로 있습니다, 다른 사람이 똑같은 것 입니다)의 장비 도입 계통도
4, 장비의 주성분
아니오.
조직 구성
시스템 구성
양
1
언와인딩 시스템
1Set
랙 시스템
1
평판
1
감기지 않은 보정 메카니즘
3
언와인딩 장력 메커니즘
3
2
언와인딩 시스템
1Set
랙 시스템
1
평판
1
혼합 벨트 공정의 수정
1
받는 구동 메커니즘
1
전기적인 제어 시스템
1
5. 환경적 요구 5.1 압축된 공기 : 공기 공급원은 (압축된 공기) > 6 kg/cm2, 최고 소비 50L/min, 건식을 압박합니다 ; 5.2 대기 온도 : 20~35C 5.3 상대 습도 : 5~55%HR 5.4 전원 공급기 : AC220V, 단일-위상 ; ±10%하로 전압 변동 값 ; 전원 공급기 : 진공인 6KVA 5.5 : 진공도 : -100kp~-70kp, 부정적 압력은 안정적이며, 그것이 장비의 안정적인 생산을 만날 수 있습니다. 5.6 워크샵의 땅 베어링 캐패시티 : >800kg/㎡ ;
