520mm 머리 길이를 가진 리튬 철 전지 생산 설비

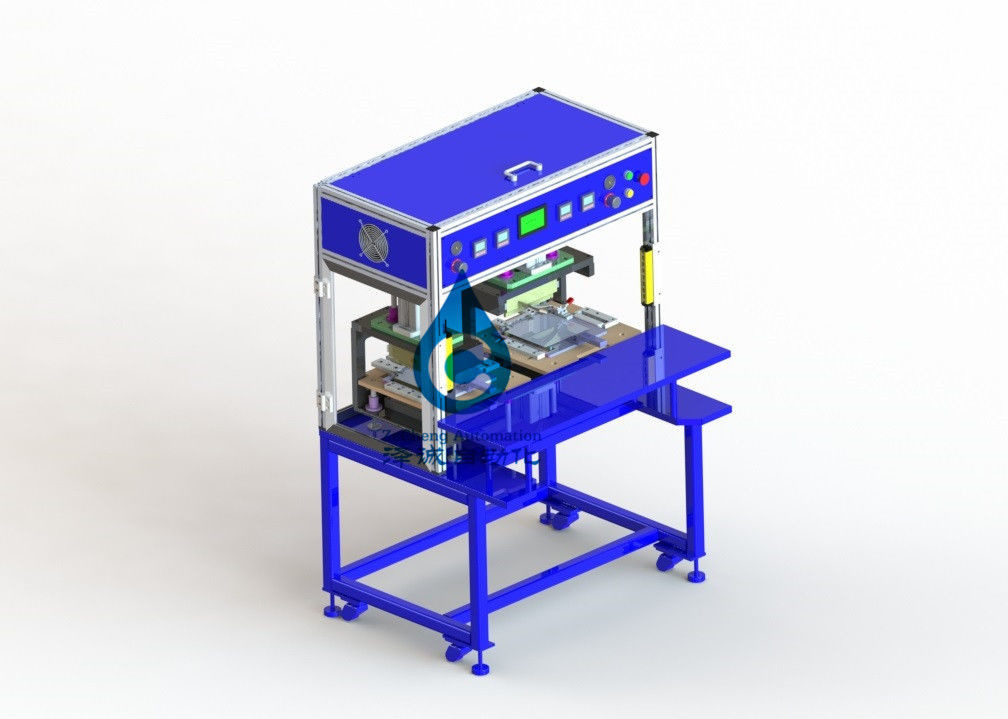

ZCB04A 반자동 폴리머 리튬 철 인산염 배터리 탑 씰링 기계
1. 제품 소개 : 장비는 주로 유연한 리튬 배터리의 상단과 측면을 포장하는 데 사용됩니다.
용접된 전기 코어 패키지와 펀칭 및 절단된 알루미늄 플라스틱 필름을 조립하여 코어 패키지를 쉘에 수동으로 배치하고 수동으로 장비의 지정된 스테이션에 넣습니다.장비는 장비의 상단, 측면, 하단에 자동으로 포장되어 완성된 배터리가 출력됩니다.
2, 작동 원리: 저항 히트 파이프를 통해 헤드(구리), 리튬 배터리 포장 재료(알루미늄-플라스틱 필름)에 열전도 효과를 사용하여 특정 압력의 작용으로 부드러운 가열이 됩니다. 압축 및 융합을 완료하기 위해 용융 상태에 가깝습니다.
그리고 상단 씰과 측면 씰을 얻기 위해 금형을 교체하지 마십시오.
삼,.주요 특징:
1. 독특한 안전 보호, 파마 방지 디자인, 상하 파마의 온도는 온도 컨트롤러 패널 버튼과 현재 온도 값으로 조정할 수 있습니다.
2. 헤드는 열전달 효과가 좋고 전력 소비를 절약하고 작업 효율을 향상시키고 유사한 제품에 비해 에너지를 절약하는 구리 소재로 만들어졌습니다.
3. 상부 및 하부 헤드의 압력은 압력 조절 밸브를 통해 조정되어 다양한 공정 매개변수의 요구 사항을 충족할 수 있습니다.
4. 포장 매개변수는 관련 기술 도면을 참조하십시오.
6.이 장치는 B형 배터리의 측면 이어 및 측면 패키지와 호환됩니다.
4. 사용
온도 매개 변수가 설정 값에 도달하면 휴대용 셀은 헤드 아래에 있는 셀의 밀봉 가장자리를 포지티브 밀봉 가장자리 위치에 놓고 발 스위치가 시작되고 실린더가 상부 핫 헤드를 구동하여 누르고 캡슐화하고 알루미늄 플라스틱 필름은 용융 상태에 가깝게 가열되고 부드러워집니다.뜨거운 밀봉 및 압착 작업이 완료되고 셀이 수동으로 꺼집니다.
5. 기술적인 매개변수
1. 적용 가능한 사양: 측면 씰 ≤500mm, 상단 씰 500mm(에어백 포함).
2. 헤드 길이: 520mm.
3. 씰 폭: 표준 5mm(3 ~ 10mm 옵션).
4. 가장자리 두께: 0.15 ~ 0.3mm(알루미늄 플라스틱 필름의 두께에 따라 다름).
5. 히트 실링 온도: 0 ~ 250℃ (온도의 자유 설정).
6. 온도 제어 정확도: ± 2℃.
7. 포장 시간: 표준 2S-3S(0-99초에서 조정 가능).
8. 최대 헤드 압력: 3000N
9. 상부 및 하부 구리 몰드 피팅의 평행도는 광 투과성을 보장하지 않습니다.
10. 뜨거운 화상을 방지하는 보호 장치가 장착되어 있습니다.
11. 장비에는 자동 및 수동 작동 기능이 있습니다.
12. 장비는 구리 금형을 청소하고 교체하기 쉽습니다.
13. 압축공기 : 5 ~ 8kg/cm2
14. 기압 작동 속도: ≥400회/시간
15. 전원 공급 장치: AC220V/50Hz
16. 전력: 1.5KW
17. 외형 치수: L800x W800x H1900mm
18. 장비 무게: 500Kg
6. 장비 구성
* 기계 부품: 상부 헤드 기구, 상부 헤드 작업 플랫폼 기구, 하부 헤드 기구, 대형 플레이트 플랫폼 기구, 프레임 기구 등;
* 전기 및 표준 부품:
1. 실린더: AIRTAC/SMC
2. 공압 부품: AIRTAC/SMC
3. 시간 릴레이: Omron
4. 온도 조절기: Omron
5. PLC: 파나소닉
7, 유지 관리 방법 및 주의 사항
1. 상단 및 하단 헤더를 정기적으로 닦아서 깨끗하게 유지하십시오.
2. 부드러운 움직임을 유지하기 위해 볼 필러 가이드 슬리브의 움직이는 부분에 윤활유를 바릅니다.
3. 장기간 사용하지 않을 경우 기구의 가동부 표면을 깨끗이 닦고 방청유를 도포하여 보호한다.
4. 기계의 모든 부분에 있는 나사, 너트, 핀 및 기타 패스너를 정기적으로 점검하여 헐거움을 방지하고 품질 사고 및 개인 사고를 예방하십시오.
8, 품질 보증 및 애프터 서비스
1. 평생 유지 보수, 1 년 보증.
2. 보증 기간 만료 후 판매자는 장비 유지 보수를 위한 근무 시간 및 운송비만 청구합니다.판매자는 장비 관련 부품의 교체 및 구매에 대한 비용만 청구합니다.
