중합체 리튬 철 인산염 건전지를 위한 1.5KW 건전지 열 밀봉 기계

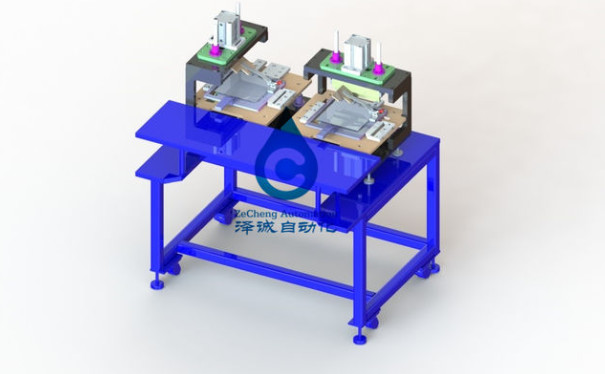

ZCB04A 반자동 폴리머 리튬 철 인산염 배터리 탑 씰링 기계
1. 제품 소개 : 장비는 주로 유연한 리튬 배터리의 상단과 측면을 포장하는 데 사용됩니다.
용접된 전기 코어 패키지와 펀칭 및 절단된 알루미늄 플라스틱 필름을 조립하여 코어 패키지를 쉘에 수동으로 배치하고 수동으로 장비의 지정된 스테이션에 넣습니다.장비는 장비의 상단, 측면, 하단에 자동으로 포장되어 완성된 배터리가 출력됩니다.
2, 작동 원리: 저항 히트 파이프를 통해 헤드(구리), 리튬 배터리 포장 재료(알루미늄-플라스틱 필름)에 열전도 효과를 사용하여 특정 압력의 작용으로 부드러운 가열이 됩니다. 압축 및 융합을 완료하기 위해 용융 상태에 가깝습니다.
그리고 상단 씰과 측면 씰을 얻기 위해 금형을 교체하지 마십시오.
3. 주요 기능:
3.1.독특한 안전 보호, 파마 방지 디자인, 상한 및 하한 파마의 온도는 온도 컨트롤러 패널 버튼과 현재 온도 값으로 조정할 수 있습니다.
3.2.헤드는 열전달 효과가 좋고 소비 전력을 절약하고 작업 효율성을 향상 시키며 유사한 제품에 비해 에너지를 절약하는 구리 소재로 만들어졌습니다.
3.3.상부 및 하부 헤드의 압력은 압력 조절 밸브를 통해 조정되어 다양한 공정 매개변수의 요구 사항을 충족할 수 있습니다.
3.4.상부 및 하부 헤드는 실린더에 의해 구동되고 2개의 선형 가이드 슬리브에 의해 안내됩니다.상하 운동은 유연하고 가이드는 밀봉 후 제품의 평행도를 보장하기 위해 정확합니다.
3.5.다른 사양의 배터리에 적용 가능하고 조정하기 쉽고 헤드를 조정하고 교체할 필요가 없습니다.
3.6.알루미늄 프로파일 프레임, 아름다운 외관;
판금은 단순하고 아름다운 3차원 기하학적 디자인을 채택합니다.
3.7.작은 외부 크기, 균일하고 매끄러운 씰링 마크, 씰링 가장자리의 아름다운 외관;
3.8.패키징 매개변수는 관련 기술 도면을 참조하십시오.
3.9.이 장치는 극 귀의 같은 면에 A형 배터리의 상단, 하단 및 측면 패키지를 실현할 수 있습니다.
3.10.이 장치는 B형 배터리의 측면 이어 및 측면 패키지와 호환됩니다.
4. 사용
온도 매개 변수가 설정 값에 도달하면 휴대용 셀은 헤드 아래에 있는 셀의 밀봉 가장자리를 포지티브 밀봉 가장자리 위치에 놓고 발 스위치가 시작되고 실린더가 상부 핫 헤드를 구동하여 누르고 캡슐화하고 알루미늄 플라스틱 필름은 용융 상태에 가깝게 가열되고 부드러워집니다.뜨거운 밀봉 및 압착 작업이 완료되고 셀이 수동으로 꺼집니다.
5. 기술적인 매개변수
5.1.적용 가능한 사양: 측면 씰 ≤500mm, 상단 씰 500mm(에어백 포함).
5.2.머리 길이: 520mm.
5.3.씰 폭: 표준 5mm(3 ~ 10mm 옵션).
5.4.가장자리 두께: 0.15 ~ 0.3mm(알루미늄 플라스틱 필름의 두께에 따라 다름).
5.5.히트 실링 온도: 0 ~ 250℃ (온도의 자유 설정).
5.6.온도 제어 정확도: ± 2℃.
5.7.포장 시간: 표준 2S-3S(0-99초에서 조정 가능).
5.8.최대 헤드 압력: 3000N
5.9.상부 및 하부 구리 몰드 피팅의 평행도는 빛 투과를 보장하지 않습니다.
5.10.뜨거운 화상을 방지하는 보호 장치가 장착되어 있습니다.
5.11.장비에는 자동 및 수동 작동 기능이 있습니다.
5.12.장비는 구리 몰드를 청소하고 교체하기 쉽습니다.
5.13.압축 공기: 5 ~ 8kg/cm2
5.14.기압 작동 속도: ≥400회/시간
5.15.전원 공급 장치: AC220V/50Hz
5.16.힘: 1.5KW
5.17.외형 치수: L800x W800x H1900mm
5.18.장비 무게: 500Kg
6. 장비 구성
* 기계 부품: 상부 헤드 기구, 상부 헤드 작업 플랫폼 기구, 하부 헤드 기구, 대형 플레이트 플랫폼 기구, 프레임 기구 등;
* 전기 및 표준 부품:
6.1.실린더: AIRTAC/SMC
6.2.공압 부품: AIRTAC/SMC
6.3.시간 릴레이: Omron
6.4.온도 조절기: 옴론
6.5.PLC: 파나소닉
7. 유지관리 방법 및 주의사항
7.1.상단 및 하단 헤더를 정기적으로 닦아서 깨끗하게 유지하십시오.
7.2.부드러운 움직임을 유지하기 위해 볼 필러 가이드 슬리브의 움직이는 부분을 윤활합니다.
7.3.장기간 사용하지 않을 경우 기구의 가동부 표면을 깨끗이 닦고 방청유를 도포하여 보호하십시오.
7.4.기계의 모든 부분에 있는 나사, 너트, 핀 및 기타 패스너를 정기적으로 점검하여 헐거움을 방지하고 품질 사고 및 개인 사고를 예방하십시오.
8.안전운항수칙
81. 작업 중 머리, 볼 가이드 컬럼 가이드 슬리브의 움직이는 부분 또는 작업 위험 영역에 손이나 기타 부품을 뻗어 부상을 입히는 것은 엄격히 금지됩니다.우발적 부상을 방지하기 위해 작동 중 2명 이상의 사람이 작동하는 것은 허용되지 않습니다.
(안전커버 부착시 모든 가동부는 커버 안쪽으로 하여 개인의 안전을 확보)
8.2.외국인 기술자 및 지정된 인원은 임의로 장비를 분해 및 디버그할 수 없습니다.
8.3.무단으로 회로 부품을 분해하지 마십시오.
9. 품질 보증 및 애프터 서비스
9.1.평생 유지 보수, 1년 보증.
9.2.보증 기간 만료 후 판매자는 장비 유지 보수에 대한 작업 시간과 운송비만 청구합니다.판매자는 장비 관련 부품의 교체 및 구매에 대한 비용만 청구합니다.
