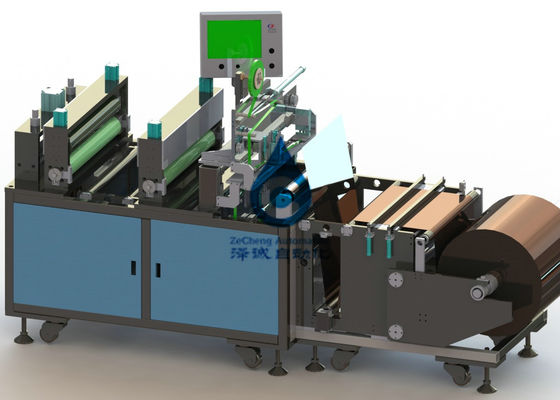

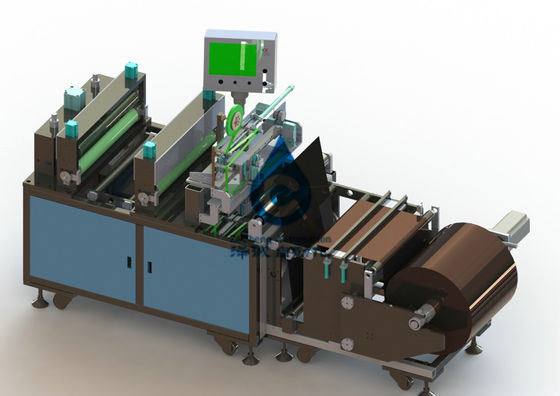

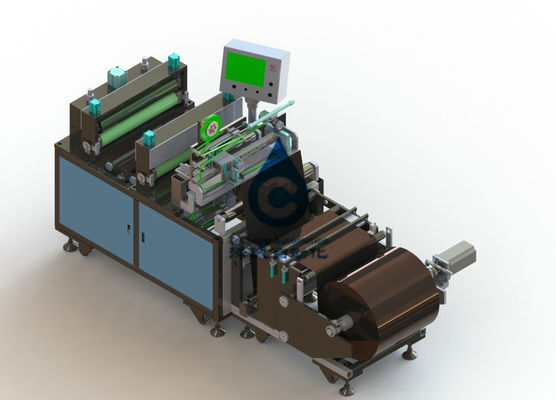

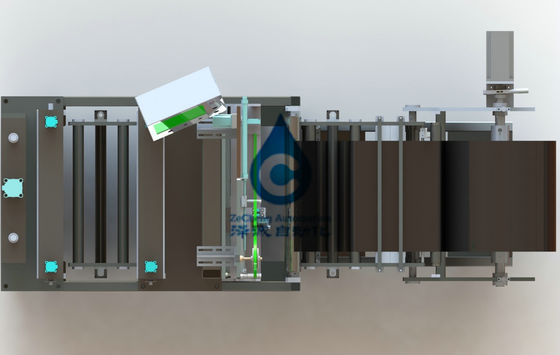

대형 전지 전극 조각 테이프 커팅부 기계 12PPM 380V 자동 교정

1, 재료시방서.
품질 규격

2, 기술적인 매개 변수

3, 성능 특성

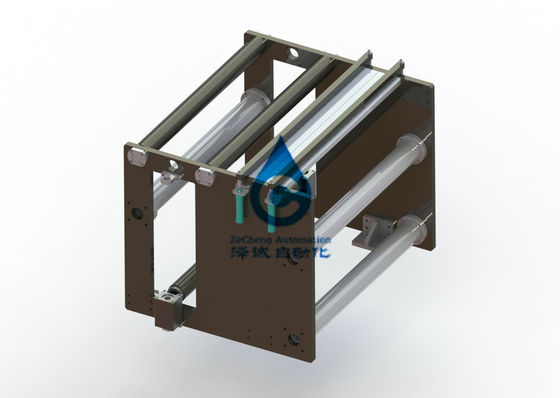

3.1, 전극 조각 코일링 재료가 자동적으로 풀리고 있습니다, 전극 조각 코일링 재료가 지나서 풀려 자동적으로 유지됩니다
스테퍼는 자동차로 나르고, 공기 팽창 샤프트가 코일링 물질을 확대하고, 일탈이 자동적으로 수정되고, 코일이 있습니다
자동적으로 풀리기.
3.2. 텐션 기구 : 일정한 장력을 유지하기 위한 사용 중력 롤러.
3.3. 급유 플랫폼 : 연료보급을 받을 때, 자동적으로 앞 전극 조각을 누르고 대체 뒤에 새로운 전극 조각을 누르세요 잘리세요
막대기에서 떨어져 전면을 연결하고 붙이고, 2 전극 조각을 접착 테이프로 지지합니다.
3.4. 테이프 회전 메커니즘 : 스테핑 모터는 동기 전동 벨트를 통하여 테이프 회전 메커니즘 포워드를 운전합니다. 더 뒤에
테이프는 막대기에 붙어 있습니다, 모터가 테이프를 회전시키기 위해 움직입니다.위치에서 중지하세요.
3.5. 구동 메카니즘 : 센서가 전극 조각의 코팅층을 발견한 후, 스테핑 모터는 이동하기 위해 간이침대를 운전합니다
진척시키고, 녹화하거나 중지하기 위해 고정 길이를 가게 하기 위해 전극 조각을 운전합니다.

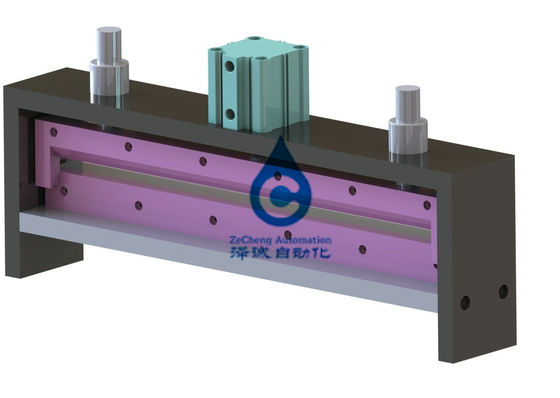

3.6. 커터의 위치는 고쳐지고 공기 구동 커터가 중지하는데 사용됩니다. 중지할 때, 극판은 눌러집니다
처음으로 그리고 나서 중지하세요.어떤 거친 부분, 코일 또는 전극 조각 또는 소재 영역의 모서리를 절두하는 것에 결함 ;어떤 스크래치와 파우더가 없습니다
막대기 시트 영역의 사랑은 은반 위에서 떨어지세요.
3.7. 전체 절단 과정 동안, 극판의 어떤 스트레칭이 없습니다 ;어떤 오염, 아니오 막대기의 어떠한 부품도 파괴하지 않습니다,
기타 등등.
3.8. 검출 센서의 위치는 고쳐집니다.
3.9. 남극 조각의 고정된 길이 검출 센서는 길이의 자기를 띤 게이트 센서입니다.
3.10, 깔끔하게 쌓인 설명서 집화 안으로 막대기를 자르늡시요.

4. 제품 사용 환경
압축된 공기 : 0.4 ~ 0.6mpa (4-6kgf/cm), 압축된 공기의 각각 세트의 흐름 속도는 10L/min 이고 활용률은 50%입니다
대기 온도 : 20 ~ 35C
상대 습도 : 5 ~ 55%HR
전원 : AC220V, 단일-위상 ;전압 변동 값은 ±10% 이하입니다 ;전원 공급기 : 3KVAVacuum 급 : -101kp ~ -50kp.
