라미네이트된 리튬 이온 전지의 레이저 칩 슬라이싱 공정을 완료하고, 연속적인 코일 소재를 단일 칩으로 절단합니다.인공 금제 막대기가 장치에 설치된 부풀게할 수 있는 손잡이를 회전시키고, 장치가 자동적으로 량을 두었고, 장력 제어 시스템, 서보 기구를 통하여 자동적인 조정을 계속하고, 전극 조각의 긴장을 제어하기 위한 권선 가공의 수정 메커니즘이 플레이트 위치를 줄이는 레이저에 운반될 것이고, 레이저가 극단적으로 형성을 줄이는 귀일 것이며, 시트를 위한 절개 칼과 절단 위치가 CCD 검출 플레이트 표면 품질을 통하여, 그리고 나서 단일 폴 조각의 제모를 털기 위해, 단일 폴 조각으로 절단하고 차원, 나쁜 제품이 가지고 있습니다 폐박스, 불일치 재료로 적하되고 재료 집유 통에 보내졌습니다.

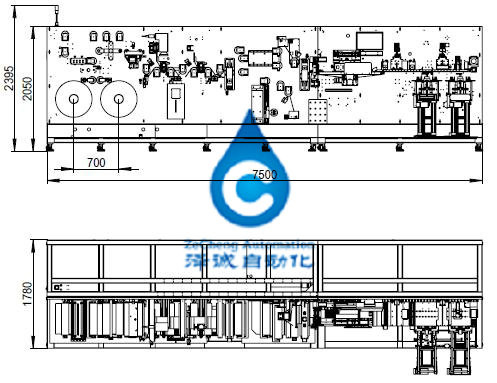

1.4 장비의 외형 칫수 : 전체적인 크기 (밀리미터) : 길이 폭 키 7500*1780*2395 (보호 커버와 진공 청소기를 포함하여) 장비 무게 : 6500KG
2, 장비 적응의 범위와 적응할 수 있는 자재의 상술이 다음과 같이인 기술적인 매개 변수 2.1 :
항목
상술
ZCCE03A-00
재료시방서
전극 조각
길이(MM)
코일
폭 / 허용한도(MM)
100~300/0.2
두께 / 허용한도(MM)
0.05~0.25/0.005
가장 큰 지름(MM)
φ650
안쪽 지름(MM)
φ152.4mm(6")
코일의 최대 무게
250Kg
3, 장비 운영 환경 1. 전원 공급기 : 3상 380V ;전압 변동 값은 ±10% 이하입니다 ;장비의 최대 전력은 16 kw입니다 ; 2. 가스 요구사항 : 마르면서, 공기 공급원은 (압축된 공기) > 6 kg/cm2, 최대 소비 50L/min을 압박합니다 ; 3. 장비의 전체 중량 : 6500 킬로그램 ; 4. 공장 현장 태도 : > 800kg/㎡ ; 5. 대기 온도 : 20 ~ 35C ; 6. 상대 습도 : 5 ~ 55% HR ; 7. 운영 환경 요구조건 : 환경적 청결은 100,000만큼을 있을 것이고 현장에 어떤 부식성 가스, 유동적이거나 폭발적 가스도 있지 않을 것입니다 ;
