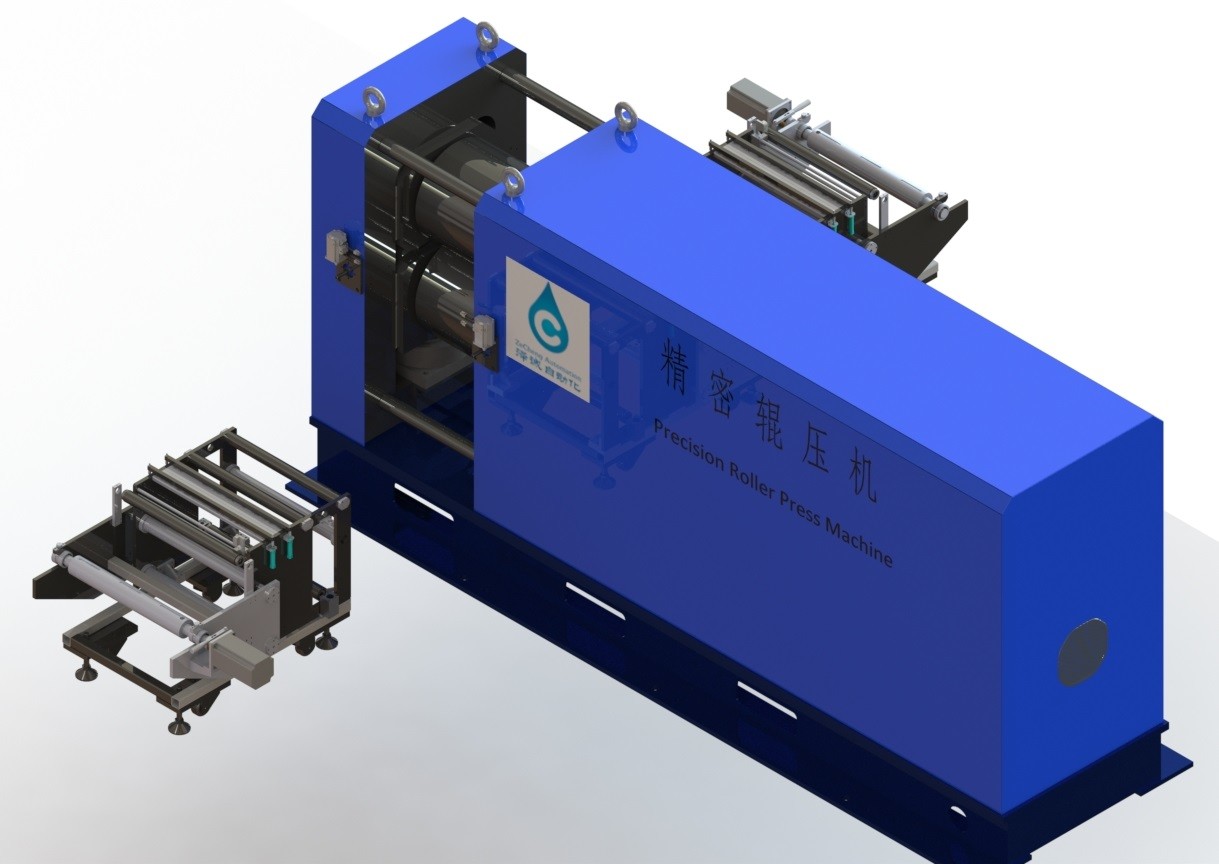

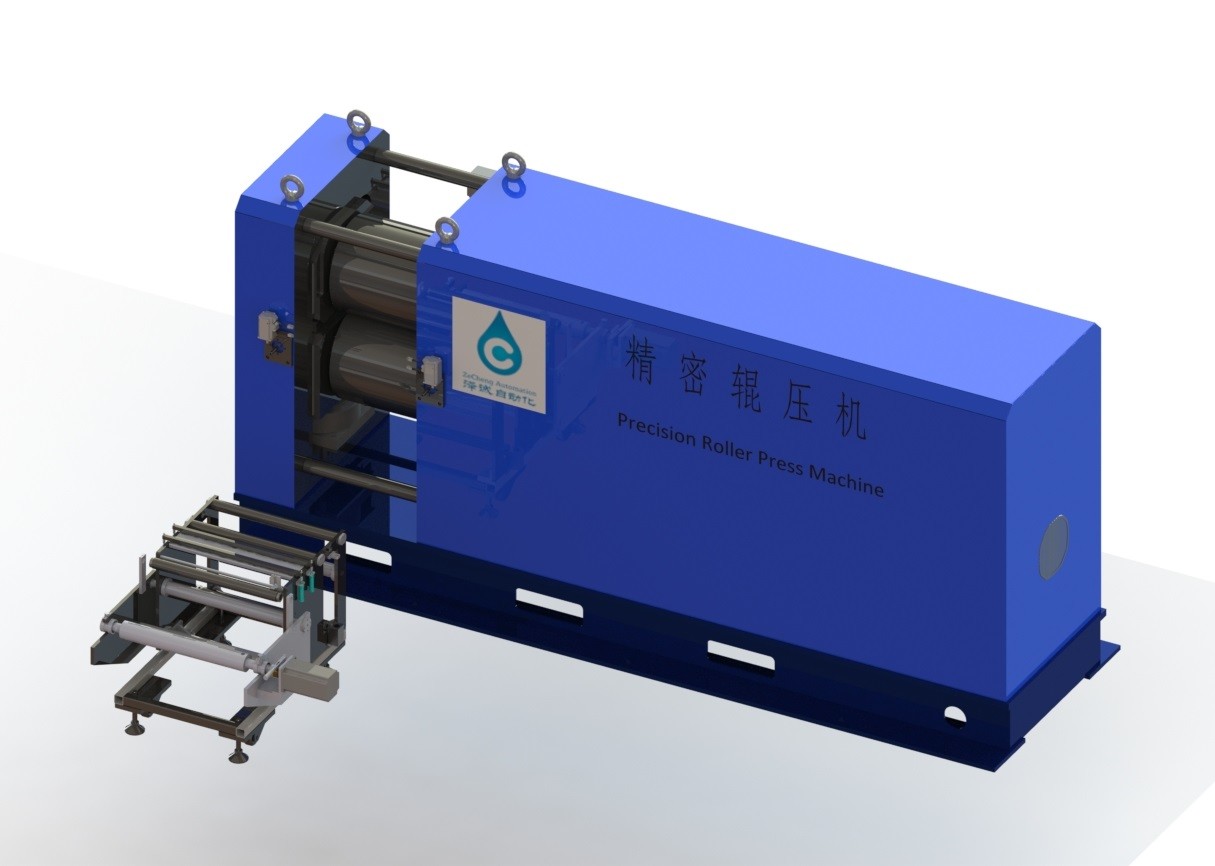

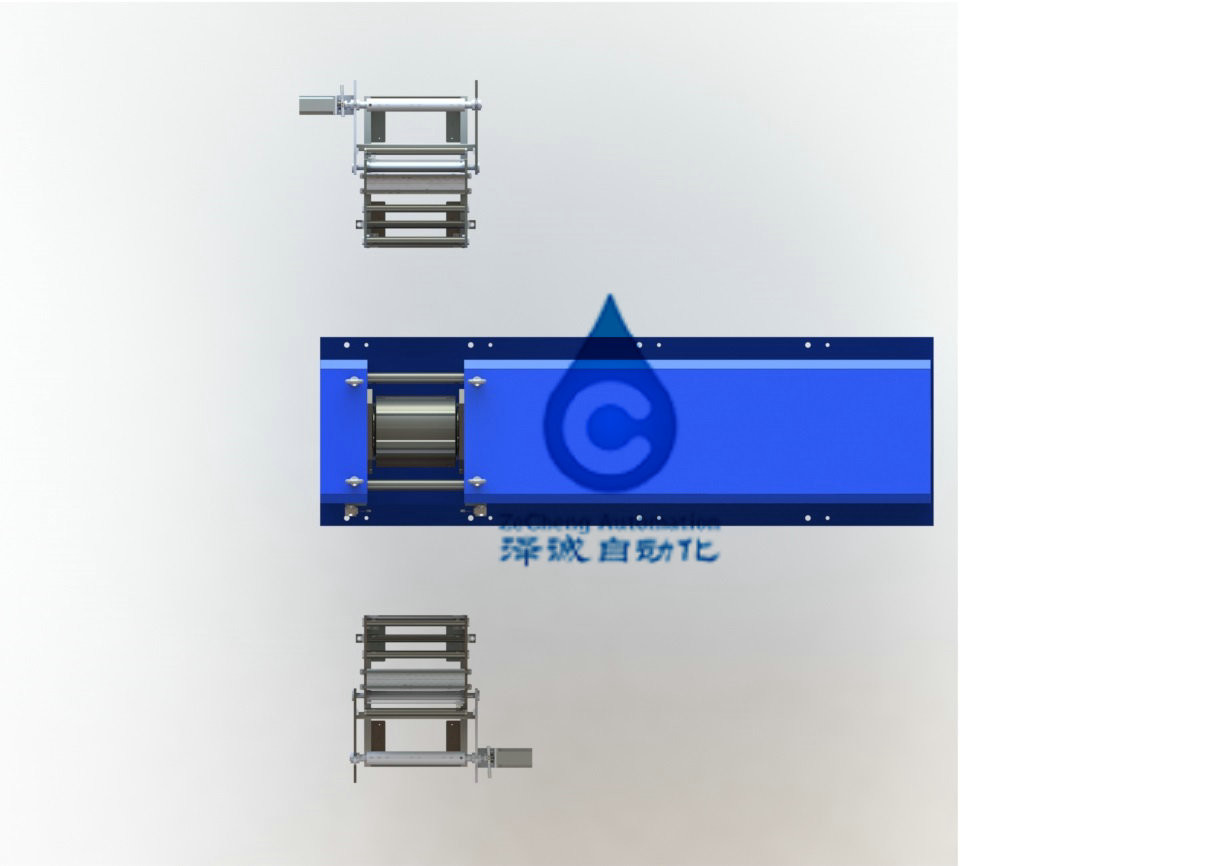

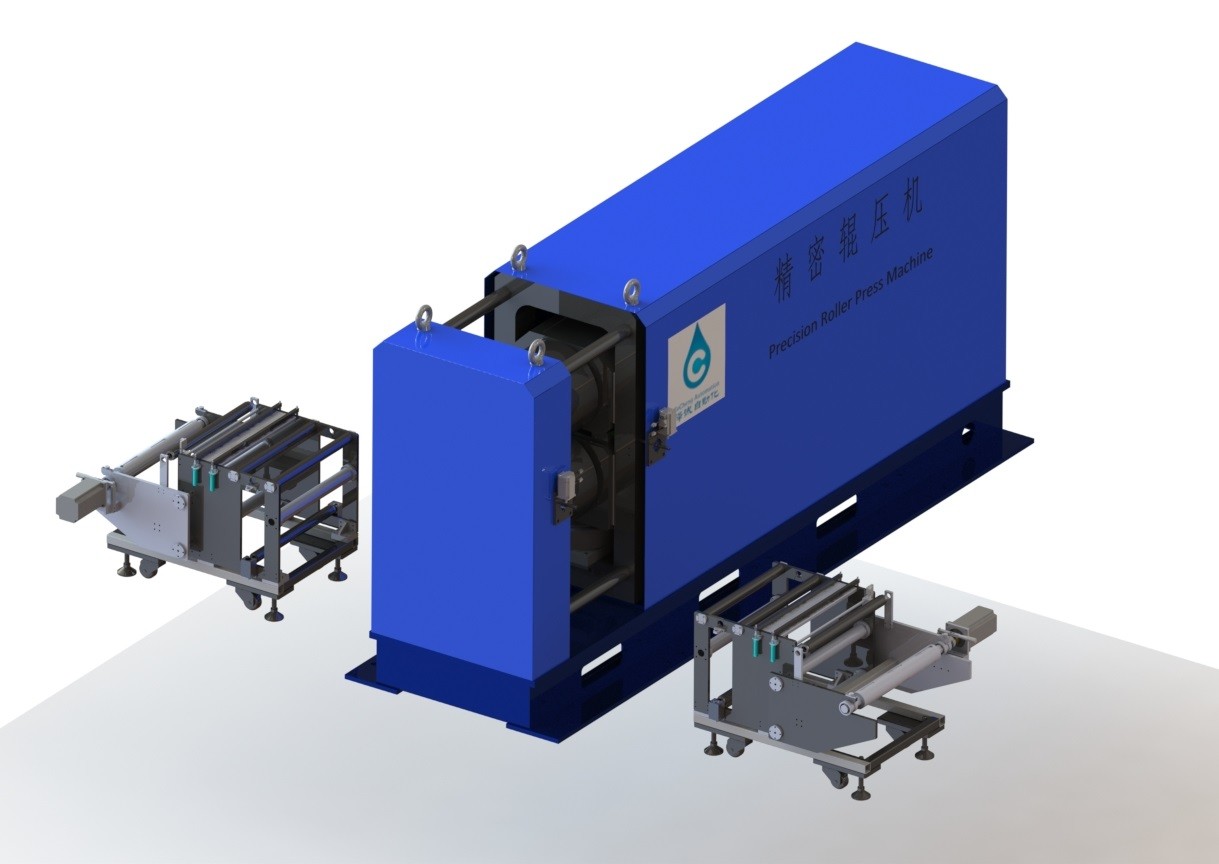

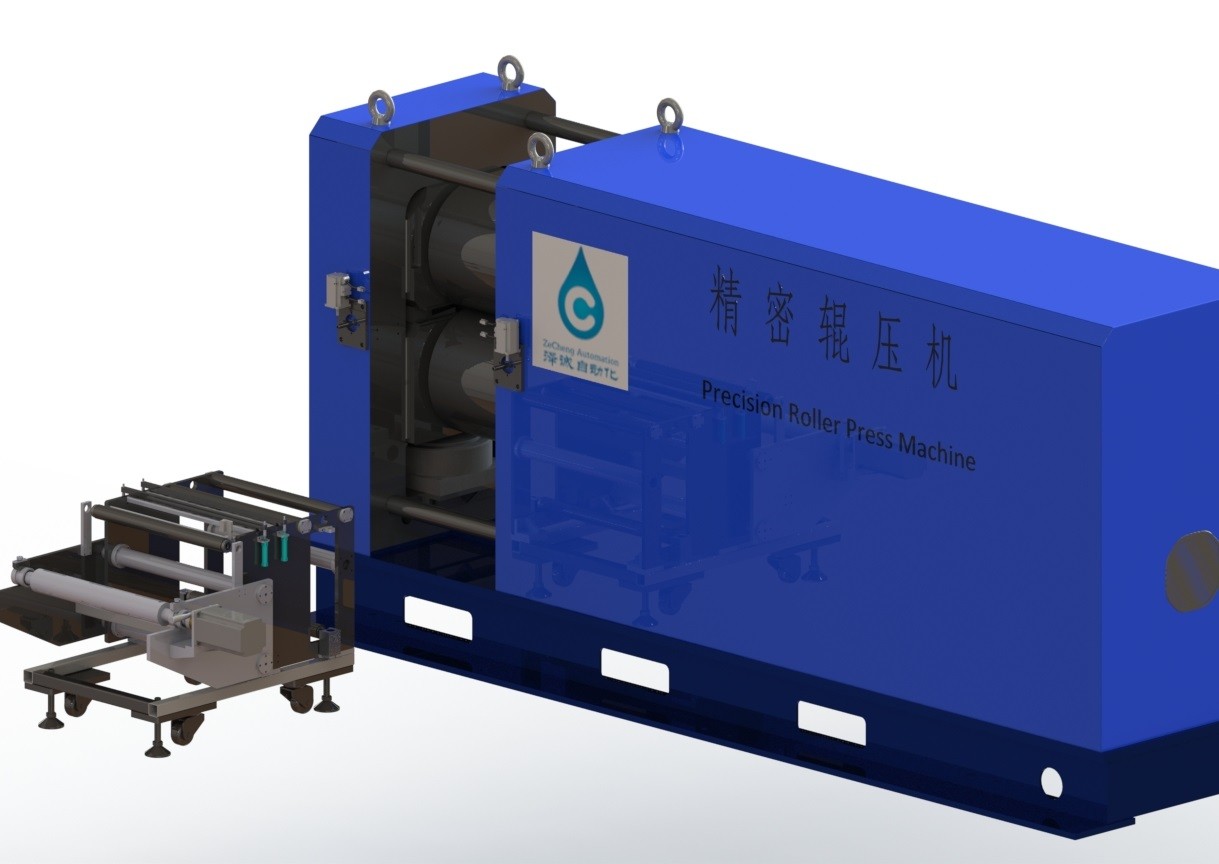

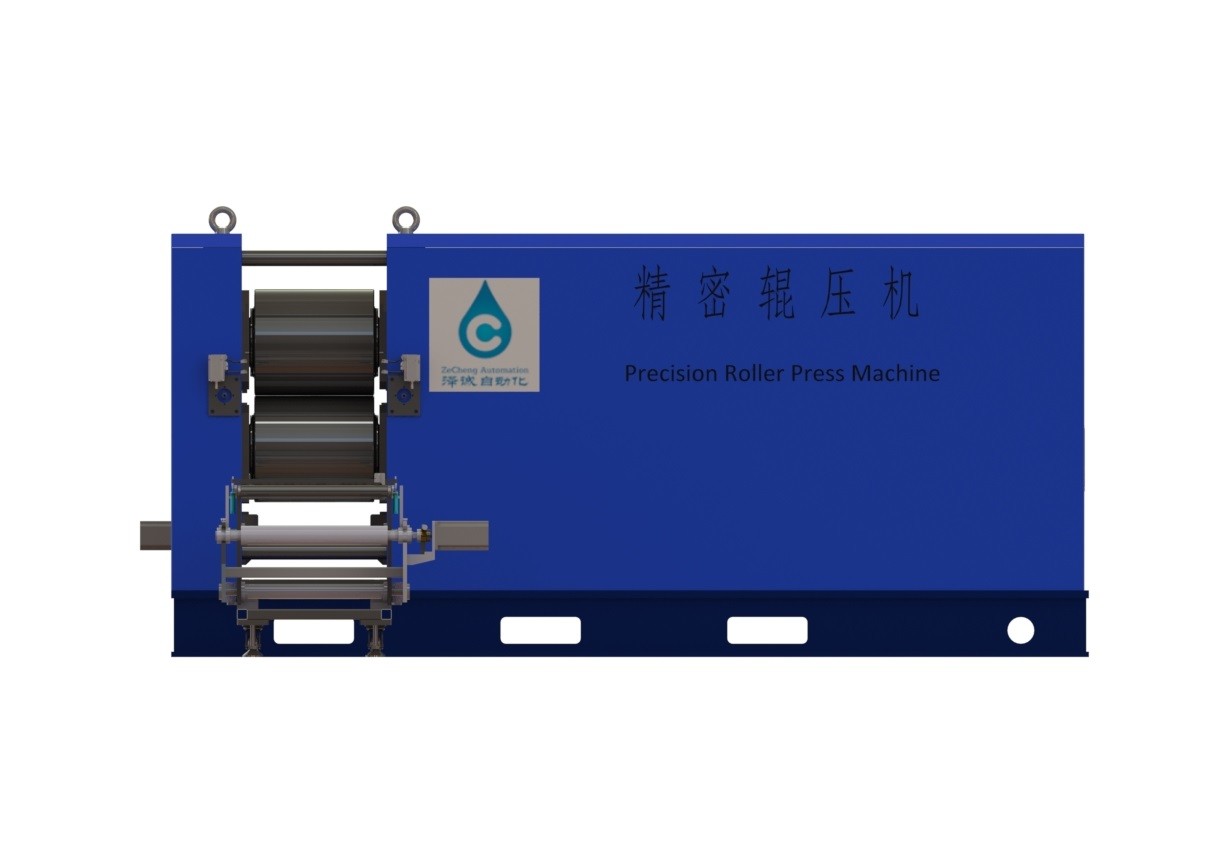

전지 극판의 굴리기가 시트로 덮은 훌륭한 영화 롤링 장치, 배터리 판 압연기, 배터리 플레이트 롤러, 배터리 플레이트 롤러 압력은 롤과 전지 극판 시트 사이의 마찰을 형성하는 공정입니다.다른 철강 굴리기, 압연시트를 회전시키는 배터리 전극 조각은 확대의 길이 연장부와 가로 돌기를 따라 있습니다, 그것의 밀도가 권선 가공에서 변하지 않고 배터리 전극 조각 굴리기가 배터리 소재 콤팩트화 프로세스에 부정적이, 그것의 목적은 긍정적을 증가시키는 것이 또는 음극재료 압축 밀도, 적당한 압축 밀도가 배터리의 방전 용량을 증가시키고 더를 감소시키기 위해, 내부 저항을 감소시킬 수 있습니다 편광의 손실이 세포 주기의 수명을 연장시키고 리튬 이온 전지의 활용률을 향상시킵니다
2.장비의 주요 기술적인 매개 변수 :
기술적인 매개 변수
명부 상술
Φ400X450
시이트 폭
100-400
출력 속도 (주파수 변환)
0-8m/min
롤러 플레이트의 정확성
≤±0.003mm
출력 선형 속도 (주파수 변환)
0-8m/min
명부 소모
≤±0.003mm
열 롤러 표면 온도
50-150±1C(adjustable)
히팅 롤러 효율적 사용 폭
Max400
가열롤 전원
30KW
장력 범위
1-10Kg
전극 조각 지름
MaxΦ450
막대 코일 중량
Max400Kg
롤러 사이의 압력 범위
300T
시스템 조작 압력
0.2-0.7MPa
주전동기출력
15KW
보정 정확도
±0.4mm
롤 갭 조정
0-1.5mm
롤 갭 조정 정확도
±0.001mm
숙주 체중
5T
윤곽치수
3.호스트 기술적인 매개 변수 : 3.1개의 롤 크기 : 긍정 Φ 400 밀리미터 * 450 밀리미터 ; 3.2 명부의 효과적 작업표면 폭 : 400 밀리미터 ; 3.3 롤스피드 (맥스) : (끊임없이 조정할 수 있는) 8rpm ; 3.4 명부 견고성 : ≥ HRC64는 견고성 두께를 회전시킵니다 : > 12 밀리미터 ; 3.5 명부 원통도 : 0.01 밀리미터 ; 3.6 최대 롤링 힘 : (조정할 수 있는) 3000KN ; 3.7 롤 표면 거칠기 : Ra=0.8 ; 3.8 롤러 클리어런스 조정량 : 0 ~ 2 밀리미터 (0 ~ 1 밀리미터 마이크로미터와 어떤 특수한 요구 사항) ; 3.9 명부는 장치를 받은 스크레이퍼 세정 장치와 재를 갖추고 있습니다 ; 3.10 중량 : 약 27t (분해 도구를 배제합니다) ; 3.11 외형 칫수 (길이 × 폭 × 높이) : 약 5600mm×1800mm×2600mm (분해 도구가 포함되지 않습니다).
4.꾸불꾸불하고 감기지 않은 장치의 기술적인 매개 변수 : 4.1 공기 팽창 샤프트는 다시 감고 풀래서 채택됩니다, 되감기의 내경이 공동을 만듭니다 : 3 ", 유효 길이 : 700 밀리미터 (되감기 드럼이 사용자에 의해 제공됩니다) ; 4.2 장력 조정 : 브레이크 클러치 제어 ; 4.3 꾸불꾸불하고 감기지 않은 일탈 보정 제어기의 정확성 : ±0.3mm ;450 밀리미터 지름 4.4 재료 : Φ; 4.5 중량 : 대략. 1t ; 4.6 전체적인 크기 (키 Ｘ 폭 Ｘ 높이) : 750mmx1500mmx750mm(rewinder)에 대해 ;약 750 mmx1500mmx800mm (롤링 장치) ;
5. 모서리의 기술적인 매개 변수가 먼지 제거 장치를 줄입니다 : 5.1 커팅 스피드 : 메인 머신과 조화를 이루세요 ; 5.2 에지 폭을 줄이는 것 : (끊임없이 조정할 수 있는) 400 밀리미터 ~ 700 밀리미터 ; 5.3 진공 청소기 공기 용적 : 1000m3/h 5.4 중량 : 대략. 1t. 장비을 얻는 전원 2명 :구매자에 의해 제공됩니다.공기 공급원 : 기압 0.5 ~ 0.7mpa.전원 공급기 : 50 hz인 3 Ф 35 kw 380 Ｖ. 3 작업 환경과 안전 요구 사항 :베 방진의와 방습. 4 장비 표면 처리와 출현 요구조건 :구조물 부품의 노광면은 앤티-러스트 치료로 치료될 것이고, 출현이 아름답고 우아하고, 색깔이 구매자에 의해 제공된 협력의 기준 또는 컬러 라벨에 따를 것입니다. 5 검사 방법과 요구 :장비는 2 시간, 부하 시험 (약 30 분)에 끊임없이 출마합니다. 6. 요구자에 의해 제공된 시험 소재의 생산과 양 :요구자는 시운전과 수락을 위해 필요한 자격 있는 자재를 제공할 것입니다. 장비 부속물 (이름과 양)의 7 착용부와 예비품 :가장자리 절단기 : 1개 부분
