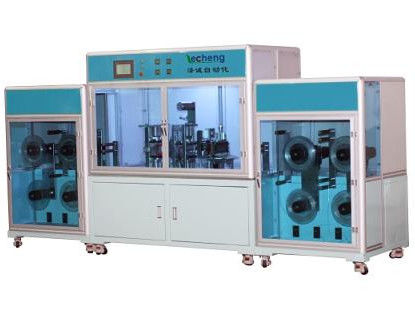

막대기 귀 성형 기계, 대용량 리튬 이온 전지 조립 라인
장비는 주로 다음 절차를 포함하여 극 귀를 플렉시블 패키지 배터리의 형성을 위해 사용될 수 있습니다 :
언와인딩 - 제진 - 예열 - 고무 (상부 및 하부 이층) - 가열 압착 - 고무 절단 - 이차적 가열 압착 - 구동 - 절단 - (후강판 절단) - 와인딩 - (헌금함으로의 후판 제품).
제품 특징 :
1.1 기계는 스테핑 모터에 의해 가동되고 맨 머신 인터페이스에 의해 제어됩니다. 그것은 작동하고, 단지 한 사람이 필요하기 쉽습니다.
1.2 고효율, 10-15(2mm) 백만 부분의 최대 일일 생산 ;
1.3 다양한 제품에 적용할 수 있게, 단지 다른 길이 조정할 수 있는, 폭 조정은 가이드 롤러와 플레이트 급전을 대체할 필요가 있습니다.
1.4 기기는 완전히 기능적이고 타입 막대기 귀, 디스크 유형 막대기 귀를 도금처리하도록 적용 가능합니다, PET 필름이 감싸지고, 차단 종이로 마무리될 수 있습니다.
2. 수입 재료의 상술
| Ｗ | Ｈ | 재료를 수입하는 코일의 내경 | 재료를 수입하는 코일의 외부 직경 | |
| 유닛 : 밀리미터 | ||||
| 극 귀 (알루미늄테이프, 니켈 테이프) | 1.5-30 | 0.05-0.2 | 100 | 맥스 :400 |
| 매우 귀 접착제 | 3-10 | 0.03-0.12 | 3" (76) | 맥스 :300 |
3. 기술적인 매개 변수
|
기계 시방서 프로젝트 |
매개 변수 | 기록 | |
| 1 | 막대기 귀 폭의 전체 가로행 | 100-130mm |
고객 레이저 니켈 폭에 따르면
|
| 2 | 벨트 폭 | 3-6mm | |
| 3 | 접착제양을 붙이세요 | 기사 10 내지 30 | 극 귀의 폭에 따라서 |
| 4 | 능력 | 10-150000 (2 밀리미터) |
폭과 가열 압착 시간 (20 시간)에 따르면
|
| 5 | 정확성을 줄이는 플레이트 | 0.5 이하 밀리미터 | |
| 6 | 절단과 정확성 | 0.3 이하 밀리미터 | |
| 7 | 테이프 동시 발생 정확도 | 0.1 이하 밀리미터 | |
| 8 | 받는 방식 | 잘리거나 비틀거리세요 | |
| 9 | 고온-압착 온도 | 20-200 Ｃ는 조정할 수 있습니다 | |
| 10 | 온도 제어 정확도 | + / - 1 Ｃ | |
| 11 | 장비 사이즈 (밀리미터) | 3500*1200*1700 | |
| 12 | 장비 전력 | 4KW | |
| 13 | PET 필름 폭 | 100-130mm | 선택적입니다 |
| 14 | 폐점 논문 | 4-10mm | 선택적입니다 |
4. 구조적 기능
장비는 다음과 같은 시스템을 포함합니다 :
4.1 언와인딩 시스템 : 교류 전동기는 회전하고 공급이 회전하기 위해 도금처리하는 릴 드라이브가 코일 긴장을 유지합니다. 4.2 트란지션로라 시스템 : 정확성 저마찰 베어링, 단단한 산화된 알루미늄 합금 트란지션로라를 채택하시오 그러면 첫번째 가열 압착 전에 트란지션로라는 황동 재질을 채택하고 알루미늄 벨트와 니켈 벨트의 다른 사양에 따라 트란지션로라를 대체합니다.
4.3 1차 열 프레스 시스템 : 온도 조절기가 익숙한 옴론 정확성은 전열판의 온도를 제어하고 실린더가 극 귀 접착제를 데우기 위해 상부 및 하부 압축 플레이트를 운전합니다.
4.4 막대기는 점착성 피딩 시스템을 끕니다 : 정확성 스테핑 모터에 의해 가동되어 막대기 돌기 점착성 공급은 볼 스크류에 의해 가동됩니다.
4.5 이차적 열적 프레싱 시스템 : 온도 조절기가 익숙한 옴론 정확성은 전열판의 온도를 제어하고 실린더가 극 귀 접착제를 데우기 위해 상부 및 하부 압축 플레이트를 운전합니다.
4.6 구동 시스템 : 정확성 스테핑 모터에 의해 가동되어 고무 로울은 가열 접착 뒤에 막대기 귀의 길이를 운전하기 위해 회전합니다.
4.7 벌채종 : 실린더를 줄이는 고정된 길이는 막대기 귀를 자르기 위해 절개 칼을 운전하고 절개 칼이 장수를 가집니다. 반복할 수 있는 연마.
4.8 벌채종 : 로터리날은 막대기 귀 접착제를 줄이는데 사용되고 롤러가 막대기 귀 포워드를 운전합니다.
4.8 충전 장치 : 교류 전동기는 회전하고 릴 드라이브에게 회전하기 위한 플레이트 급전을 공급하는 알루미늄 합금이 코일 긴장을 유지합니다.
4.9 프레임 시스템 : 케케묵은 용접 구조, 회사와 믿을 만한, 표면 베이킹 페인트, 색깔은 고객 욕구에 따른 것 특화했습니다. 기판은 25 밀리미터 두꺼운 전기 강판으로 만들어지고 그것의 표면이 전해도금됩니다.
4.10 제어 시스템 : 옴론 PLC 규제, 높은 자동화 정도.
4.112 운영 체제 : 쿤룬 통다 터치 스크린을 채택하시오 그러면 인터페이스는 명백하고 직관적이고 아름답고 자료가 설정될 수 있습니다.
4.123이지 시스템 구성 :
| 일연번호 | 더의 이름 | 원산지 |
| 1 | 제어기 | 옴론 |
| 2 | 입출력 확대 | 옴론 |
| 3 | 통신 모듈 | 옴론 |
| 4 | 터치 스크린 | 쿤룬 통과 타이 |
| 5 | 온도조절 장치 | 옴론 |
| 6 | I/F 변환 묘듈 | 레트 사이버 |
| 7 | 공기 성분 | CHELIC及CKD |
| 8 | 리니어 가이드 | HIWIN |
| 9 | 볼 스크류 | HIWIN |
| 10 | 광전자식 센서 | 선엑스 |
| 11 | 스텝 모터 | Ｒ 제어 |
| 12 | 3상 모터 |
5. 제품 사용 환경
압축된 공기 : 0.4 ~ 0.6mpa (4-6kgf/cm2), 압축된 공기의 각각 부분의 흐름 속도는 10L/min 이고 활용률은 50%입니다
대기 온도 : 20 ~ 35C
상대 습도 : 5 ~ 55% HR
전원 : AC220V, 단일-위상 ; 전압 변동 값은 ±10% 이하입니다 ; 전원 공급기 : 3KVA
