물질에 대한 베터리 셀 공급 장치 자동 샐 급송기 용이한 접근
1. 배터리 급송기에 대한 간략한 소개
장치는 벌거벗은 베터리 셀의 자동 외피 공급에 적합합니다. 외피에 들어가기 전에, 정부 전극은 확인되고 판단되어지고 배터리 외피와 베터리 셀이 배터리 외피의 청결을 향상시키고, 외피에 들어가 베터리 셀의 자동화를 실현하고, 인사배치를 감소시키고 생산 효율과 배터리 안전을 향상시키기 위해, 각각 제진하고 있습니다.
2. 설계 요구 사항
2.1. 외피 → 자동 피드로의 외피 → 자동 피드에서 알루미늄 외피 → 먼지 제거의 전기 셀 → 먼지 제거의 조종자 → 정부 전극 인식 → 역공급 회전 → 먼지 제거의 베어 셀 → 자동 피드의 예상된 사육 수준 .
2.2. 플렉시글라스 밀봉 판은 재와 여러가지 물체가 들어가는 것을 예방하기 위해 장비의 둘레에 설치될 것이고 온-오프 설치가 입장을 취하여 자재에 설치될 것입니다
물질에 대한 용이한 접근 ; 이동 매커니즘의 각 부는 보호 커버를 갖추고 있을 것이고, 운영자들의 안전을 보호하기 위해 안전 경보 징후로 첨부했습니다.
2.3. 전기 제어 캐비넷은 장비의 하부에 위치하고 캐비넷 도어가 잠금장치 버튼으로 설치됩니다.
2.4. 공기 성분은 깔끔하게 설치될 것이고 다른 색의 공기 흡입구 / 배수구가 장비 점검을 용이하게 하는데 사용될 것입니다 ; 파이프 라우팅
파이프라인의 이동 부품은 예인사슬 구조를 채택합니다. 2.5. 장비의 주성분
| 일연번호 | 조직 구성 |
시스템 |
구성 |
브랜드 |
| 1 | 랙 성분 | 1개 세트의 | ||
| 용접된 프레임 스트럭처 | 구워지는 래커 | 1 | ||
| 1 | ||||
| 2 | 피딩 시스템 | 밑창판 | 강철 소편의 인산염화된 블랙크닝 | 1개 세트의 |
| 8 | ||||
| 2 | ||||
| 3 | 정부 탐지 시스템 | 공급 장치 | 강철 소편의 인산염화된 블랙크닝 | 1개 세트의 |
| 1 | ||||
| 실린더 | SMC | 1 | ||
| 4 | 세포 회전 시스템 | 1개 세트의 | ||
| 1 | ||||
| 정부 전극 검색 메커니즘 | SMC | 1 | ||
| 5 | 세포 먼지 제거 체계 | 1개 세트의 | ||
| 실린더 | SMC | 1 | ||
| 1 | ||||
| 6 | 철피 피딩 시스템 | 1개 세트의 | ||
| 셀 회전 메카니즘 | 강철 소편의 인산염화된 블랙크닝 | 1 | ||
| 1 | ||||
| 7 | 철피 먼지 제거 시스템 | 실린더 | 1개 세트의 | |
| 1 | ||||
| 8 | 자동 외피 피딩 시스템 | 1개 세트의 | ||
| 셀 먼지 제거 메커니즘 | 1 | |||
| Ｒ 제어 | 1 | |||
| 9 | 자동 블랭킹 시스템 | 진공 청소기 | 1개 세트의 | |
| 1 | ||||
| 모터 | Ｒ 제어 | 1 | ||
| 10 | 제어 시스템 | 1개 세트의 | ||
| PLC | 옴론 | 1 | ||
| 터치 스크린 | 쿤룬 주 | 1 |
2.6. 장비 기술적인 매개 변수
| 스페시픽케이션프로젝트 | ZBCA06A-00 | |
| 기술적인 매개 변수 | 효율 (PPM) | 6 (가열 압착과 냉간 압축 성형에 따르면 시간) |
| 압축 공기 시스템 | 공기 공급원은 파티 a에 의해 공급했습니다 | |
| 전체 전력 (kw) | 7 | |
| 정상적 운용 전력 (kw) | 5 | |

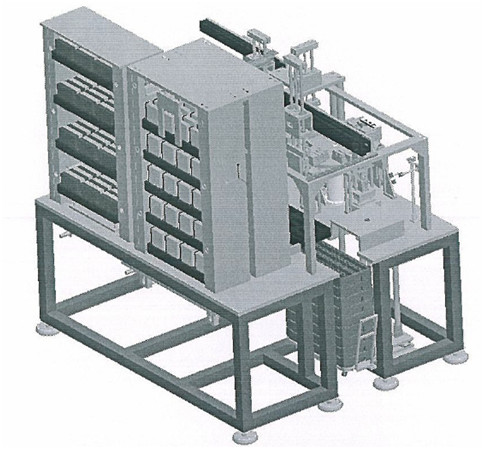

2.7. 데비스아웃라인뷰
2.8. 주요 장비 성분에 대한 기술 :
2.8.1. 베어 셀의 공급 장치 : 그것은 조종자, 검출 센서와 위치 결정 장치를 공급하여의 구성됩니다.
2.8.2. 정부 전극 검색 메커니즘 : 그것은 장치, 검출 센서, 기타 등등을 배치하여의 구성됩니다.
2.8.3. 전기 셀의 회전 메커니즘 : 장치, 기타 등등을 배치하면서, 그것은 회전 장치로 구성됩니다.
2.8.4. 배터리 먼지 제거 메커니즘 : 그것은 장치와 재 제거 장치를 배치하는 배터리로 구성됩니다.
2.8.5 알루미늄 외피의 공급 장치 : 그것은 장치와 공급 조종자를 배치하여의 구성됩니다.
2.8.6. 알루미늄 외피 먼지 제거 메커니즘 : 그것은 장치와 재 제거 장치를 배치하는 알루미늄 외피로 구성됩니다.
2.8.7. 자동 외피 공급 장치 : 그것은 장치와 검출 센서를 공급하여 장치, 자동 외피를 배치하여의 구성됩니다.
2.8.8. 자동 블랭킹 메커니즘 : 그것은 블랭킹 조종자와 검출 센서로 구성됩니다.
2.8.9. 제어 시스템 : 기계는 독립적 전기적인 보드, 누출 스위치, dc 안정 전원 공급기와 다른 전원 회로 부품, PLC 제어, 중계기, 모터 제어 장치, 등을 갖추고 있습니다. 와 연결기와 단말기 일람표를 사용한 외부 접속부. PLC는 옴론을 사용합니다. 전원 케이블의 상한은 부분적으로 퍼포레이티드됩니다. 타장비 사이의 케이블과 통풍관은 배선되고 아래 배관됩니다.
1. 신 장비 약속
고객들에게 제공된 상품이 브랜드 뉴, 완전하고 사용하지 않은 장비이라는 것을 우리의 회사는 보장합니다.
2. 기밀성 갱신
어떠한 당의 서면 허가 없이, 상대편의 관련된 도면, 기술 정보, 사업 정보와 다른 기업 비밀과 기술적 비밀이 어쨌든 제 3자들로 누출되지 않아야 하기로 우리의 회사는 약속합니다.
3. 애프터 서비스 갱신
(1) 장비, 파티 비의 선적일로부터의 2개월이 장비가 결점이 있을 때 일년 이내에 적시이고 무료 보증에서 비인간 잘못에 책임이 있다고, 판매 후 서비스 직원은 고지를 받은 후 2 시간 이내에 대응할 것입니다. 상황에 따르면, 병력은 48 시간 이내에 적소에 있어야 합니다. 60 시간까지는, 구매자에 의해 생산의 연속성을 보장하고 ;
(2) 장비가 보증 기간 지나간 후, 문제가 있다면 양당은 그것을 전달하고 상대합니다. 필요하다면, 판매 후 인사는 그것을 수리하기 위해 보내지고 단지 비용이 고발될 것입니다. En
(3) 양당에 의해 서명된 계약과 세부 협정에 명기된 보증 기간 동안, 회사는 자사 제품의 일반적 사용 동안 인적 피해에 의해 초래되지 않는 품질 문제를 위한 보증을 제공할 것입니다.
