터치 스크린 리튬 이온 전지 생산 라인 전기 셀 스트래핑기
1. 배터리 스트래핑기
장치는 4를 위한 적당한 전기 셀 또는 전기 셀의 평탄화 뒤에 동시에 접착 테이프로 코팅될 여러 전기 셀의 엷은 조각 모양 뒤에 점착성 테이프 프로세스를 위해 설계됩니다.
2. 설계 요구 사항
2.1. 배터리는 2회 번들링됩니다.
2.2. 어떤 버블과 테이프 포장 뒤에 있는 구김이 없습니다.
2.3. 접착 테이프 포지션 에러 : ±1mm ;
2.4 테이프 권취 장소 : 코일 코어의 전체적 측면 중첩은 ≥5mm입니다.
2.5. 셀 크기에 적합합니다 : 셀 : 170 밀리미터 장기간, 넓은 100 밀리미터, 10 밀리미터 두께 ; 녹화하세요 : 50m 장기간, 30 밀리미터 넓은, 내경 76 밀리미터, 외경 150 밀리미터, 두께 0.05 밀리미터.
2.5.1. 장비의 주성분
| 일연번호 | 조직 구성 |
테시스템 구성 |
브랜드 또는 처리 |
수의 |
| 1 | 랙 성분 | 1개 세트의 | ||
| 용접된 프레임 스트럭처 | 구워지는 래커 | 1 | ||
| 밑창판 | 강철 소편의 인산염화된 블랙크닝 | 1 | ||
| 2 | 고무 성분을 붙이세요 | 1개 세트의 | ||
| 모터 | Ｒ 제어 | 8 | ||
| 실린더 | SMC | 2 | ||
| 리니어 가이드 | 은 | 1 | ||
| 연계 | 강철 소편의 인산염화된 블랙크닝 | 1 | ||
| 플랜지된 리니어 베어링 | 2 | |||
| 3 | 제어 시스템 | 1개 세트의 | ||
| PLC | 옴론 | 1 | ||
| 터치 스크린 | 쿤룬 주 | 1 |
2.5.2. 장비 기술적인 매개 변수
|
상술 프로젝트 |
ZBCA05A-00 | |
| 기술적인 매개 변수 | 효율 (PPM) | 5 |
| 압축 공기 시스템 | 공기 공급원은 파티 a에 의해 공급했습니다 | |
| 전체 전력 (kw) | 3 | |
| 정상적 운용 전력 (kw) | 2 | |

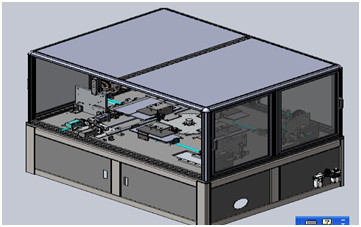

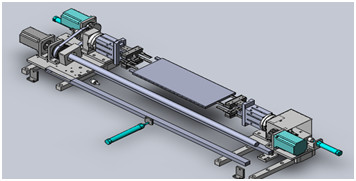

2.5.3. 장치 프로파일 view2.5.4. 주요 장비 부품에 대한 기술
2.5.4.1 프로세스 설명 : 아래의 그림에 나타난 바와 같은 업무, 인공적인 후 각각 언제 육체미 있는 6 배터리, 휠이 90을 회전시키는지 뒤에, 양쪽에 위치한 배터리, 실린더 추진 배터리 안으로, 비어있는 위치 1에 4대 역 스틱 테이프 기계 안으로 배터리를 평평하게 할 것이고 ', 클램핑 손가락 배터리에서 양쪽에 사는 스틱 테이프 위치의 가운데에 배터리가 테이프, 모터 회전각을 자르기 위해 칼을 줄인 후에 배터리에 회전기, 테이프 점유의 회전식 각도에 의해 설정된 배터리에 녹음하기 위한 테이프의 사무실에 제출될 것입니다, 배터리 위의 압착 로울러가 점착 조인트를 마칠 것입니다 배터리에. 맨 아래 접착 테이프 래핑 스테이션에 90까지 턴테이블을 회전시킵니다'과, 그리고 나서 좌우로 패키징 메커니즘을 앞으로 이동하세요.셀의 바닥에 접착 테이프를 붙이고, 상부 및 하부 테이프를 붙이기 위해 상부 및 하부 메커니즘을 이동하세요. 턴테이블은 90을 회전시킵니다'.
2.5.4.2. 배터리가 클램프 장치를 배치합니다 : 턴테이블이 90을 회전시킬' 때, 배터리 클램프 장치의 캠공이는 풀 플레이트의 카드에 들어갑니다
유행 스타일로, 매번 배터리가 안에 놓여질 때마다 실린더는 특정 위치를 만들기 위해 측판을 당깁니다, 배터리가 안에 놓여질 때, 실린더는 측판이 청구하도록 강요합니다
핵심 얼라인먼트.
2.5.4.3. 중앙에 접착 테이프 메커니즘 : 핑거 실린더를 고정시킴으로써 전기 셀을 고정시키시오 그러면 테이프는 전기 셀에 첨부되고 모터가 회전합니다.
전기 셀, 고무 벨트에서 떨어져 있는 고무 벨트 커터 삭감을 고무 벨트로 싸시오 그러면 모터는 다시 세트 각도를 돌리고 상위 프레스 로울이 전기 cell.2.5.4.4에 꼬리 부분 접착제를 붙입니다. 제어 시스템 : 기계는 독립적 전기적인 보드, 누출 스위치, dc 안정 전원 공급기와 다른 전원 회로 부품, PLC 제어, 중계기, 모터 제어 장치, 등을 갖추고 있습니다. 와 연결기와 단말기 일람표를 사용한 외부 접속부. PLC는 옴론을 사용합니다. 전원 케이블의 상한은 부분적으로 퍼포레이티드됩니다. 타장비 사이의 케이블과 통풍관은 배선되고 아래 배관됩니다.
1. 신 장비 약속
고객들에게 제공된 상품이 브랜드 뉴, 완전하고 사용하지 않은 장비이라는 것을 우리의 회사는 보장합니다.
2. 기밀성 갱신
어떠한 당의 서면 허가 없이, 상대편의 관련된 도면, 기술 정보, 사업 정보와 다른 기업 비밀과 기술적 비밀이 어쨌든 제 3자들로 누출되지 않아야 하기로 우리의 회사는 약속합니다.
3. 애프터 서비스 갱신
(1) 장비, 파티 비의 선적일로부터의 2개월이 장비가 결점이 있을 때 일년 이내에 적시이고 무료 보증에서 비인간 잘못에 책임이 있다고, 판매 후 서비스 직원은 고지를 받은 후 2 시간 이내에 대응할 것입니다. 상황에 따르면, 병력은 48 시간 이내에 적소에 있어야 합니다. 60 시간까지는, 구매자에 의해 생산의 연속성을 보장하고 ;
(2) 장비가 보증 기간 지나간 후, 문제가 있다면 양당은 그것을 전달하고 상대합니다. 필요하다면, 판매 후 인사는 그것을 수리하기 위해 보내지고 단지 비용이 고발될 것입니다. En
(3) 양당에 의해 서명된 계약과 세부 협정에 명기된 보증 기간 동안, 회사는 자사 제품의 일반적 사용 동안 인적 피해에 의해 초래되지 않는 품질 문제를 위한 보증을 제공할 것입니다.
