아연 니켈 배터리 플레이트 천공기 600KG 80PPM 13KW 카드뮴

600KG 80PPM 13KW 카드뮴-니켈, 아연-니켈 배터리 플레이트 천공기

1.막대기 시트 천공기에 대한 간결한 설명

장비는 카드뮴-니켈 배터리, 아연-니켈 배터리, 니켈-수소 배터리, 철 니켈 배터리, 등과 같은 다양한 알칼리 전지의 풀-타입 전극 벨트의 블랭킹 프로세스에 적합합니다.2 워킹 모드가 있습니다 : 자동이고 매뉴얼입니다.기본 워크플로우, 롤링 장치의 자동 소행 방식, 폴 피스 차원 제거 공급의 길이에 따라 전달 메커니즘, 컨베잉 메커니즘을 통하여 극권에 설치된 명부는 펀치 곰팡이 위의 팩으로 데리고 옵니다, 상형의 곰팡이가 프레스 슬라이드블록에 설치되고 위로 차단하고 드라이브 모드 위의 하방 운동이 조각으로 절단하여 극단적으로 벨트의 곰팡이에 위치할 것입니다.다이와 펀치 테이블의 중심인 타발 홀을 통하여, 전극 조각은 펀치 하에 벨트 콘베어로 적하됩니다. 벨트 콘베어는 전극 조각을 분류 스테이션으로 전송합니다.끝난 막대자는 불완전한 다공성 스트립 소모로 형성되며, 그것이 자동 수확기에 감기고 코일이 되도록 수집됩니다.

2.장비의 기술적인 매개 변수

3Main 장비 성분

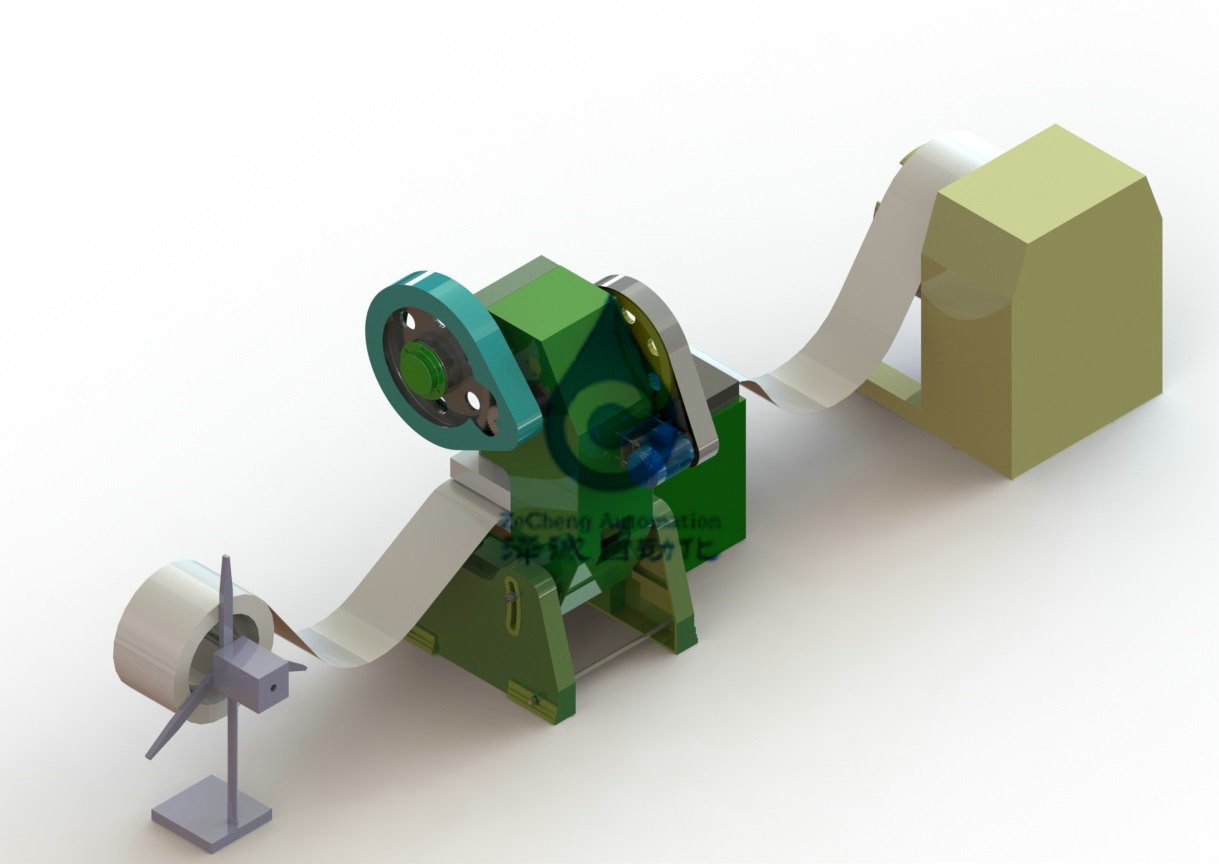

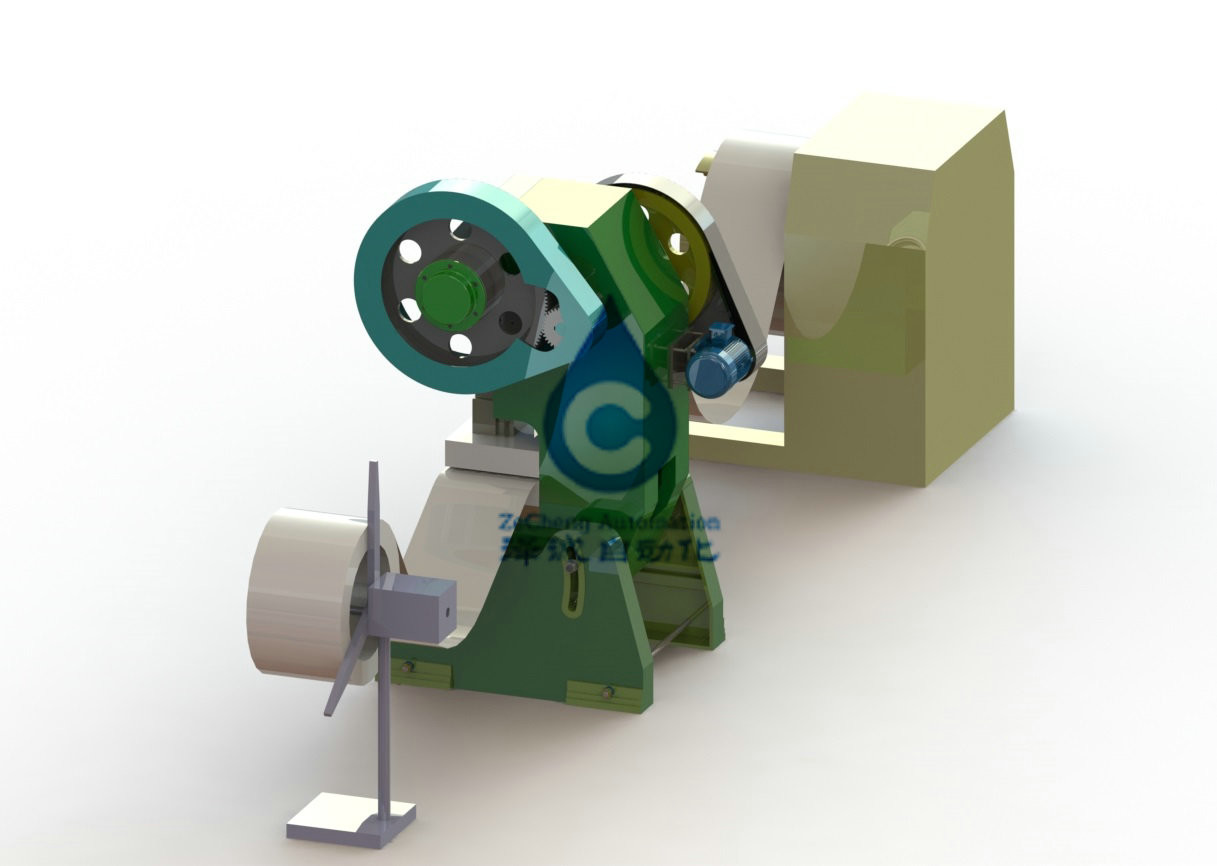

   그것은 주로 언와인딩 머신, 공급 장치, 천공기, 권상기와 벨트 콘베어로 구성됩니다.
3.1 언와인더의 구성 :

          더 갭 언와인딩은 빈번한 개시를 위해 적당한 전기 환원제에 의해 가동됩니다. 켜질 때, 언와인더는 자동적으로 풀리기 시작합니다. 막대기 벨트가 더 낮은 한계 센서로 떨어질 때, 언와인더는 언와인딩을 막고 막대기 벨트가 센서의 검출 범위로부터 떨어진 당겨질 때, 언와인더는 다시 풀리기 시작합니다. 언와인더는 믿을 만한 브레이크기구를 가지고 있습니다. 언와인더의 상위 극의 설치 샤프트의 지름은 38 밀리미터입니다. 언와인딩 머신의 샤프트는 막대기 테이프 롤을 위해 굴대 위치 결정 장치를 갖추고 배플 플레이트가 방사상 배치와 송신 핀을 갖춥니다. 언와인더는 앞쪽이고 반대 언와인딩의 기능을 가지고 있습니다. 언와인더는 막대기 테이프가 사라지는 것을 예방하기 위해 장치를 가집니다. 언와인딩 장치의 환원제의 설치 축 방향 위치는 언와인딩 장치의 연직축과 평행합니다. 언와인딩 장치는 독립적 전기적 연산메커니즘을 가지고 있습니다.
3.2 공급 장치의 구성 :

           공기 식이법은 채택되고 공급속도가 조정할 수 있고, 천공기의 속도와 일치합니다. 피딩하는 폭은 220 밀리미터보다 못하진 않습니다. 막대기 벨트는 클램핑 실린더에 의해 위 아래로 고정되고 피딩 실린더가 물질을 추진하는데 사용됩니다. 클램핑 실린더는 막대기 벨트의 표면에 대한 손상을 야기시키지 않습니다. 피딩하는 길이는 0-300mm의 사정 거리 안에 임의로 조정될 수 있고 조정 길이가 참조 번호로 디스플레이됩니다. 공급 장치는 피딩 가이드 메커니즘과 조정할 수 있는 막대기 벨트 좌우 한계 메커니즘으로, 안정적 공급을 가지고 있으며, 그것이 막대기 벨트 공급이 곧고 정확도가 막대기 벨트의 모서리가 휘어질 때 ±0.5mm을 초과하지 않는다는 것을 보증할 수 있습니다. 공급 장치와 펀치 하락의 움직임은 좋은 조화와 공급의 활동을 가지고 있고 펀칭과 시어링이 서로를 방해하지 않아야 합니다. 공급 장치는 완전하고 믿을 만한 안전장치를 가집니다. 공급 장치는 충분한 강성을 가지고 있고, 고속 작동 동안 지나친 진동을 발생시켜서는 안됩니다. 공급 장치의 높이는 조정할 수 있고 펀치 프레스와의 연결이 굳습니다.
3.3 펀치 프레스의 구성 :

            진펑 기계 산업 사에 의해 생산된 OCP-80e 유형 펀치 프레스는 80 톤에서의 공칭 압력으로, 사용됩니다.
3.4 벨트 콘베어의 구성 :

            벨트 콘베어는 천공기의 하부에 설치됩니다. 벨트는 전화벨 타입 베 줄자, 전기 구동을 채택합니다. 한쪽 끝이 펀칭 홀에서 떨어지는 전극 조각에 연결될 수 있고 다른 방향의 발단이 약 500 밀리미터 동안 장비의 외부를 향하고 있다는 것을 벨트 콘베어의 길이는 보증하여야 합니다. 도르래는 컨베이어 위치의 조정을 용이하게 하기 위해 벨트 콘베어의 바닥에 설치됩니다.
실패의 3.5The 구성 :

              실패는 빈번한 개시에 대한 적당한 재료를 받기 위해 전간극에 의해 가동됩니다. 강타하고 가위질한 후 스크랩 테이프가 상한에 뻗칠 때, 언와인더는 다시 감는 것을 멈춥니다. 스크랩 테이프가 하한으로 떨어질 때, 실패는 물질을 수집하기 시작합니다. 리와인더는 되감기 끝에 벨트의 속도를 보증하기 위해 스크랩 벨트 위의 적정 인장을 보증하기 위한 평형추를 가지고 있어야 합니다. 실패 위의 스크랩 테이프 릴의 설치 샤프트의 지름은 38 밀리미터입니다. 와인더축 위의 소모 테이프 릴 축 방향 위치 장치가 있습니다. 막대기 벨트 위치 검출 센서의 위치는 조정할 수 있습니다. 언와인딩 장치의 환원제의 설치 축 방향 위치는 언로딩 장치의 연직축과 평행합니다. 수신 장치는 독립적 전기적 연산메커니즘을 가지고 있습니다.
3.5 제어 시스템 :

                전기적 보드는 기계의 내부에 독립적으로 장착되고 누출 스위치, DC 안정 전원 공급기, 제어를 위한 PLC, 중계기, 모터 제어 장치, 기타 등등과 같은 전원 회로 부품이 내부에 설치됩니다. 외부로의 연결은 연결기와 단자 블록을 사용하여 만들어집니다. PLC는 옴론을 채택합니다. 전원 케이블의 실링 부분은 천공을 가지고 있습니다. 타장비 사이의 케이블과 통풍관은 배선되고 맨 아래 배관됩니다.
