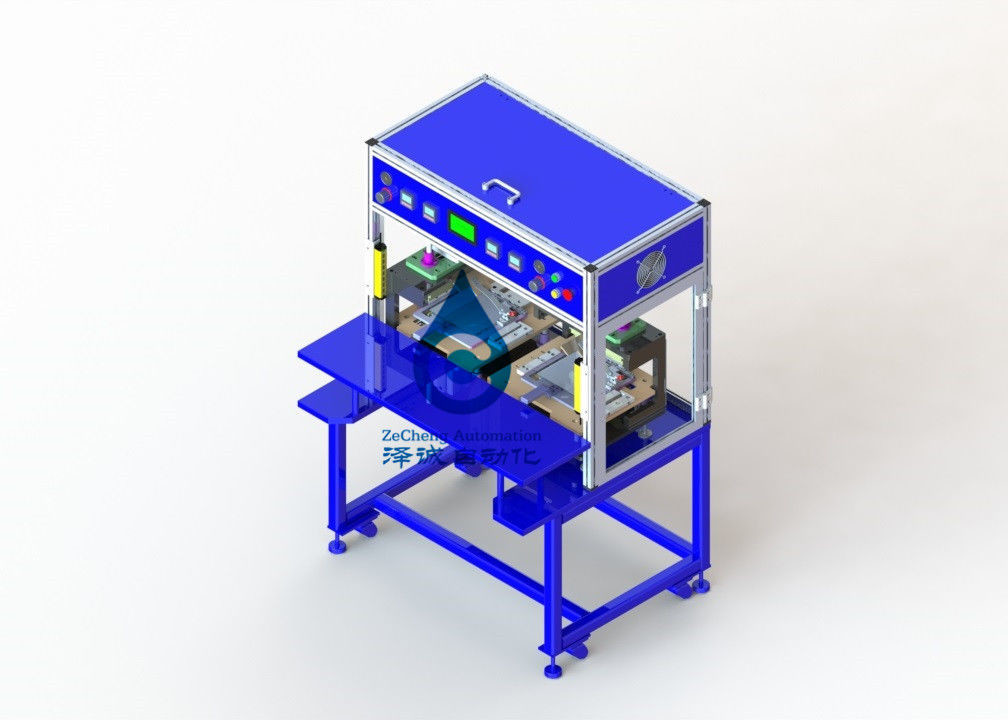

ZCB04A 반자동 폴리머 리튬 철 인산염 배터리 탑 씰링 기계
1. 제품 소개 : 장비는 주로 유연한 리튬 배터리의 상단과 측면을 포장하는 데 사용됩니다.
용접된 전기 코어 패키지와 펀칭 및 절단된 알루미늄 플라스틱 필름을 조립하여 코어 패키지를 쉘에 수동으로 배치하고 수동으로 장비의 지정된 스테이션에 넣습니다.장비는 장비의 상단, 측면, 하단에 자동으로 포장되어 완성된 배터리가 출력됩니다.
2, 작동 원리: 저항 히트 파이프를 통해 헤드(구리), 리튬 배터리 포장 재료(알루미늄-플라스틱 필름)에 열전도 효과를 사용하여 특정 압력의 작용으로 부드러운 가열이 됩니다. 압축 및 융합을 완료하기 위해 용융 상태에 가깝습니다.
그리고 상단 씰과 측면 씰을 얻기 위해 금형을 교체하지 마십시오.
삼,.주요 특징:
1. 독특한 안전 보호, 파마 방지 디자인, 상하 파마의 온도는 온도 컨트롤러 패널 버튼과 현재 온도 값으로 조정할 수 있습니다.
2. 헤드는 열전달 효과가 좋고 전력 소비를 절약하고 작업 효율을 향상시키고 유사한 제품에 비해 에너지를 절약하는 구리 소재로 만들어졌습니다.
3. 상부 및 하부 헤드의 압력은 압력 조절 밸브를 통해 조정되어 다양한 공정 매개변수의 요구 사항을 충족할 수 있습니다.
4. 상부 및 하부 헤드는 실린더에 의해 구동되고 2개의 선형 가이드 슬리브에 의해 안내됩니다.상하 운동은 유연하고 가이드는 밀봉 후 제품의 평행도를 보장하기 위해 정확합니다.
5. 다른 사양의 배터리에 적용 가능하고 조정하기 쉽고 헤드를 조정하고 교체할 필요가 없습니다.
4. 사용
온도 매개 변수가 설정 값에 도달하면 휴대용 셀은 헤드 아래에 있는 셀의 밀봉 가장자리를 포지티브 밀봉 가장자리 위치에 놓고 발 스위치가 시작되고 실린더가 상부 핫 헤드를 구동하여 누르고 캡슐화하고 알루미늄 플라스틱 필름은 용융 상태에 가깝게 가열되고 부드러워집니다.뜨거운 밀봉 및 압착 작업이 완료되고 셀이 수동으로 꺼집니다.
5. 기술적인 매개변수
1. 적용 가능한 사양: 측면 씰 ≤500mm, 상단 씰 500mm(에어백 포함).
2. 헤드 길이: 520mm.
3. 씰 폭: 표준 5mm(3 ~ 10mm 옵션).
4. 가장자리 두께: 0.15 ~ 0.3mm(알루미늄 플라스틱 필름의 두께에 따라 다름).
5. 히트 실링 온도: 0 ~ 250℃ (온도의 자유 설정).
6. 온도 제어 정확도: ± 2℃.
7. 포장 시간: 표준 2S-3S(0-99초에서 조정 가능).
8. 최대 헤드 압력: 3000N
9. 상부 및 하부 구리 몰드 피팅의 평행도는 광 투과성을 보장하지 않습니다.
10. 뜨거운 화상을 방지하는 보호 장치가 장착되어 있습니다.
11. 장비에는 자동 및 수동 작동 기능이 있습니다.
12. 장비는 구리 금형을 청소하고 교체하기 쉽습니다.
13. 압축공기 : 5 ~ 8kg/cm2
14. 기압 작동 속도: ≥400회/시간
15. 전원 공급 장치: AC220V/50Hz
16. 전력: 1.5KW
17. 외형 치수: L800x W800x H1900mm
18. 장비 무게: 500Kg
6. 장비 구성
* 기계 부품: 상부 헤드 기구, 상부 헤드 작업 플랫폼 기구, 하부 헤드 기구, 대형 플레이트 플랫폼 기구, 프레임 기구 등;
* 전기 및 표준 부품:
1. 실린더: AIRTAC/SMC
2. 공압 부품: AIRTAC/SMC
3. 시간 릴레이: Omron
4. 온도 조절기: Omron
5. PLC: 파나소닉
7,.유지 관리 방법 및 주의 사항
1. 상단 및 하단 헤더를 정기적으로 닦아서 깨끗하게 유지하십시오.
2. 부드러운 움직임을 유지하기 위해 볼 필러 가이드 슬리브의 움직이는 부분에 윤활유를 바릅니다.
3. 장기간 사용하지 않을 경우 기구의 가동부 표면을 깨끗이 닦고 방청유를 도포하여 보호한다.
4. 기계의 모든 부분에 있는 나사, 너트, 핀 및 기타 패스너를 정기적으로 점검하여 헐거움을 방지하고 품질 사고 및 개인 사고를 예방하십시오.
8, 안전 작동 규칙
1. 작동 중 머리, 볼 가이드 컬럼 가이드 슬리브의 움직이는 부분 또는 작업 위험 영역에 손이나 기타 부품을 뻗어 부상을 입히는 것은 엄격히 금지됩니다.우발적 부상을 방지하기 위해 작동 중 2명 이상의 사람이 작동하는 것은 허용되지 않습니다.
(안전커버 부착시 모든 가동부는 커버 안쪽으로 하여 개인의 안전을 확보)
2. 외국인 기술자 및 지정된 인원이 임의로 장비를 분해 및 디버그할 수 없습니다.
3. 회로 부품을 무단으로 분해하지 마십시오.
9, 품질 보증 및 애프터 서비스
1. 평생 유지 보수, 1 년 보증.
2. 보증 기간 만료 후 판매자는 장비 유지 보수를 위한 근무 시간 및 운송비만 청구합니다.판매자는 장비 관련 부품의 교체 및 구매에 대한 비용만 청구합니다.
