Panasonic 자동 귀환 제어 장치 모터를 가진 간단한 자동적인 파란 영화 코팅 기계

Panasonic 자동 귀환 제어 장치 모터를 가진 간단한 자동적인 파란 영화 코팅 기계

1. 이 체계의 주 함수: 자격이 된 건전지의 외부 봉투를 풀칠하십시오

2. 이 체계는 다음을 포함합니다: 건전지 먹이는 체계의 1 세트, 테이프 먹이는 체계의 1 세트, 접착성 코팅 체계의 1 세트, 회전율 기계장치를 비우기의 1 세트.

3. 건전지 요금 방식:

이 체계는 다음을 포함합니다: 전기 세포 회전율 강요 기계장치, 1개의 벨트 콘베이어, 건전지 그림 기계장치의 1 세트, 기계장치를 미는 건전지의 1 세트의 1 세트

도는 3.1 및 전기 세포의 미는 기계장치: 그것은 주로 1개의 도는 실린더, 1개의 도는 정착물, 1개의 누르는 실린더 및 1개의 미는 실린더를 포함합니다.

3.2 컨베이어 벨트: 그것은 주로 그 자리에 1개의 댄서 모터, 1개의 벨트 및 1대의 감지기를 포함합니다;

3.3 건전지 그림 기계장치: 그것은 주로 1개의 댄서 모터, 1개의 자동 귀환 제어 장치 단위 및 1개의 그림 판을 포함합니다.

3.4 건전지 미는 사람 기계장치: 그것은 주로 1개의 족답 모터, 1개의 자동 귀환 제어 장치 단위, 1개의 미는 사람 판 및 1개의 포지셔닝 판을 포함합니다.

4. 기술 필요 조건

4.1는 손가락으로 튀김 정착물의 물자 POM이고, 건전지 표면을 긁는 것이 허용되지 않습니다;

4.2는 포지셔닝 판의 질 POM이고, 건전지 표면을 긁거나 착용하는 것이 허용되지 않습니다;

4.3는 강요 판과 당기 판의 질 POM이고, 건전지 표면을 긁거나 착용하는 것이 허용되지 않습니다;

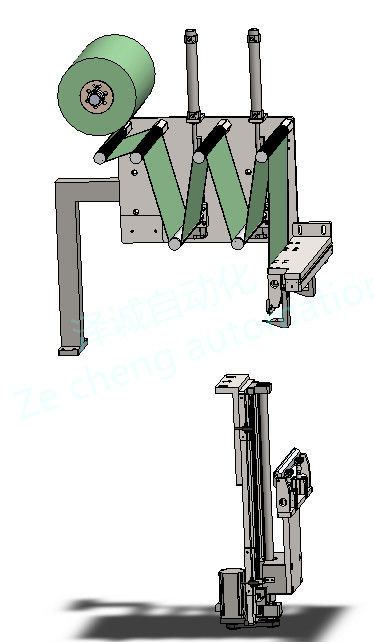

5. 먹이는 체계를 끈으로 엮으십시오:

체계는 푸 기계장치의 1 세트, 긴장시키는 기계장치의 2 세트, 에 회전 기계장치의 4 세트, 기계장치를 underclamping 당기고기의 1 세트, 기계장치 overclamping 삭감하기의 1 세트를 포함합니다.

5.1 긴장시키는 기계장치: 그것은 주로 2개의 실린더, 2개의 선형 활주 가로장 및 1개의 긴장 롤러를 포함합니다

5.2 위 죄는 절단 기계장치: 2개의 위 죄는 턱 실린더, 죄는 구획, 1개의 절단기 실린더, 1개의 절단기의 1 세트;

5.3 더 낮은 죄고는 및 당기는 기계장치: 그것은 주로 죄는 구획의 2개 더 낮은 죄는 턱 실린더, 1 세트, 1개의 자동 귀환 제어 장치 모터, 1개의 지도 나사, 2개의 활주 가로장 및 1개의 동시 벨트를 포함합니다

5.4 기술 필요 조건:

5.1는 톱니로에 목록 표면 대우되고, 고무 벨트는 목록에 고착하지 않을 것입니다

5.2 접착제는 죄는 구획의 표면에 허용되지 않습니다

5.3 SKD11는 절단기 물자를 위해 요구되고, 서비스 기간은 300,000 > 시간입니다

5.4 접는 식 접착성 정밀도 ±0.1mm

5.5는 폴리우레탄으로 건전지 누르 그리고 포지셔닝 구획 만듭니다, 그래서 건전지를 긁는 것이 허용되지 않습니다;

5.6는 건전지의 밑에 가이드 막대기의 물자 POM이고, 건전지를 긁는 것이 허용되지 않습니다;

5.7는 영화 찌르기의 정밀도 탈선 ≤0.5mm입니다. 아무 주름도 없고 건전지를 찌르는 영화에 명백한 거품은 떠오르지 않습니다. 단 하나 거품의 직경은 입니다 < 1mm="" and="" that="" of="" a="" single="" bubble="" is="">

5.8는 표면 완전하게 입히고, 알루미늄 포탄은 드러낼 수 없습니다;

5.9는 테이프 용접이 표지에 풀칠될 것을 요구되고, 용접의 아무 누설도 허용되지 않다 보다는 용접 보다는 더 높은 3-5mm, 그리고 높이의 부속입니다

5.10 수확량: ≥99%;

6. 윤곽 명부
