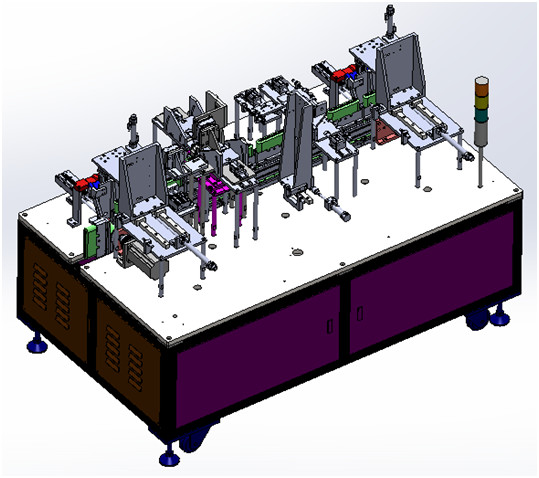

고능률 건전지 생산 설비 구부리고는 및 밀봉 기계
1.1.1. 구상 필요조건
1.1.1.1. 이 기계는 S 모양에 있는 극 러그를 구부리게 표지판의 전기 세포를 위해 적당하, 덮개를 밀봉하고, 그 후에 고도 탐지를 실행합니다.
1.1.1.2. 가공 교류: 적재 손가락으로 튀김 → 죄는 포지셔닝 → 덮개 편평한 → 극 러그 구부리는 → 덮개 덮개 바다표범 어업 →는 탐지 → 레이저 점용접 → 비우를 단락시킵니다.
1.1.1.3. 특징: 극 러그의 굴곡은 S자형 입니다. 덮개를 밀봉해서 후에, 레이저 점용접은 4개 점에 튀기에서 덮개를 방지하기 위하여 실행됩니다. 또한 비우기 전에 고도와 단락 탐지가 있습니다.
1.1.1.4. 자격이 된 생산율 ≥ 99.8%
1.1.1.5. 생산 수확량 ≥ 95%
2.1.2. 장비의 주요 콤포넌트
| 일련 번호 | 체계 구성 | 시스템 구성 |
수의
|
| 1 | 선반 체계 | 1 세트의 | |
| 4040 정연한 통행을 가진 용접된 해골 구조 | 1 | ||
|
기본 판
|
1 | ||
| 2 | 체계를 평평하게 하는 모자 | 1 세트의 | |
| 기계장치를 죄는 건전지 | 1 | ||
| 모자 동점 기계장치 | 1 | ||
| 앞으로 기관 | 1 | ||
| 3 |
극지 귀 구부리는 체계
|
1 세트의 | |
| 앞으로 기관 | 1 | ||
| 극지 귀 구부리는 기계장치 | 1 | ||
| 4 | 모자 - 체계에서 - | 1 세트의 | |
| 앞으로 기관 | 1 | ||
| 진공 청소기로 청소 기계장치 | 1 | ||
| 모자를 씌우는 기계장치 | 1 | ||
| 5 |
레이저 점용접 체계 |
1 세트의 | |
| 자동차를 조이십시오 | 2 | ||
| 두기 | 1 | ||
| 6 | 검출 시스템 | 1 세트의 | |
| 고도 탐지 전자 통치자 | 4 | ||
| 단락 발견자 | 2 | ||
| 7 | 전달계 | 1 세트의 | |
| 드라이브 벨트 | 1 | ||
| 동륜차 | 2 | ||
| 건전지 형 | N 세트 |
2.1.3. 장비의 주요 기술적인 모수
2.1.3.1 적합한 목표
건전지 길이: 36 ~ 100mm의 건전지 폭: 30-148mm의 건전지 간격: 3.0 ~ 10mm. 건전지 형은 그러므로 대체될 것입니다. 각 역의 포지셔닝은 건전지의 간격에 따라 조정되고, 일 고도는 건전지의 고도에 따라 조정될 것입니다.
2.1.3.2 장비 기술적인 모수
|
기계 명세 프로젝트 |
||
|
기술적인 모수 |
효율성의 | 25PPM |
| 보조 시간 (분) /shift | 30-30 | |
| 바다표범 어업 압력 | 조정가능한 (공기의 압력을 조정하기 위하여 분리되는 압력 통제 벨브를 추가하십시오) | |
| 압축공기 체계 | 당 a에 의해 제공되는 공기 근원 | |
|
총 힘 (kw)
|
1.5 | |
|
정상적인 작동 힘 (kw)
|
1.2 | |
2.1.5. 주요 장비 부속의 묘사
2.1.5.1. 선반 체계:
4040 정연한 용접 구조, 지상 굽기 페인트, 고객 필요에 따라 주요 색깔의 외관을 채택하십시오. 기질은 강철 플레이트의 표면에 전기도금을 합니다.
2.1.5.2. 줄맞춤 체계:
적당한 위치에 있는 건전지를 놓고으십시오, 극 귀에 대하여 얇은 판을 사용하고십시오, 덮개를 납작하게 구르십시오.
2.1.5.3. 구부리는 성분:
S 모양으로 귀를 접히기 위하여 2개의 얇은 장, 하나 위로와 하나 위치를 아래로 첫째로, 앞으로 그리고 뒤에 놓으십시오.
2.1.5.4. 바다표범 어업 체계:
플랫폼 그리고 그 후에 물개에 조작자 첫번째 물자는, 물개 표면 플랫폼과 평행해야 합니다.
2.1.5.4. 시험 체계:
건전지의 자동적인 단락 탐지는, 결함 상품 때 레이저 용접, 물자의 자동적인 제거 용접되지 않습니다.
2.1.5.5 레이저 점용접 체계
누르는 구획은 배터리 덮개 판을 압축하고, 레이저 기계 자동적으로 반점 용접 4는 건전지를 휘게 하기에서 배터리 덮개 판을 방지하기 위하여 가르킵니다.
2.1.5.6. 전달계:
전달계는 동시 바퀴 및 동시 벨트에 의해 연결되고, 등거리 설치 판은 벨트에 설치되고, 건전지 형은 판에 설치됩니다.
2.1.5.7. 운영 체계
터치스크린 가동. 힘이, 비상 정지, 설명서, 자동적인 단추 있습니다.
2.1.5.8. 제어반
기계는 독립적인 전기 널로, 누설 스위치, dc 안정성 전력 공급 및 다른 전력 회로 성분, 통제 PLC, 릴레이, 모터 제어 장치, 등 갖춰집니다. 그리고 연결관과 끝 테이블을 사용하는 외부 연결. PLC는 omron를 채택합니다. 다른 장비 사이 케이블 그리고 공기 도관은 아래에 타전하고 배관됩니다.
2.1.6. 에너지 매체
2.1.6.1 힘
1) 전압 AC230V± 10% countervally 단계의 즉석 변화
2) 빈도: 50Hz±1Hz
2.1.6.2 공기
1) 압력 0.5mpa 5kgf/cm2
1. 새로운 장비 약속
우리의 회사는 고객에게 제공된 상품이 아주 새롭고, 완전한 사용되지 않는 장비이다는 것을 보장합니다.
2. 기밀성 투입
우리의 회사는 어떤 당도, 다른 당의 관련 그림, 기술 정보, 사업 정보와 다른 사업 비밀 및 기술적인 비밀의 서면 허가 없이 어떤 식으로든 제3자에 새면 안된다고 약속합니다.
3. 판매 후 서비스 투입
(1) 장비의 선적의 날짜에서 2 달, 당 B는 1 년 안에 적시와 자유로운 보장에 있는 비인간적인 결함에 책임 있습니다 (장비가 잘못되 때, 판매 후 서비스 직원은 통보를 받기 후에 2 시간 안에 반응할 것입니다. 상황에 따르면, 인원은 48 시간 안에 제자리에 있어야 합니다. 아니 60 이후 시간, 생산의 계속성을 구매자 에의한 지키기 위하여;
(2) 장비 후에 문제가 있는 경우에 보증 기간을, 2개의 정당 교통하고 취급합니다 그것을 통과했습니다. 필요하다면, 판매 후 인원은 그것을 고치기 위하여 보내지고, 비용만 위탁될 것입니다. Zh
(3) 2개의 정당에 의해 계약 및 기술적인 계약에서 규정된 보증 기간 도중, 회사는 우리의 제품의 정상적인 사용 도중 인간적인 손상에 기인하지 않는 질 문제를 보장을 제공할 것입니다.
