1.1: 장치 기능과 원리에 소개

이 장치는 리튬 전지 세포의 영화 만드 기능 그리고 완화 기능을 통합합니다. 건전지의 긍정 및 부정적인 전극을 시험하기 위하여는, 전극 귀는 생산 과정에서 잘릴 것입니다 (전극 귀의 길이는 조정될 수 있습니다). 초음파 용접공은 전극 귀를 용접하고 방어 테이프를 붙일 것입니다. 생산 과정의 완료 후에, 장비는 자동적으로 극 조각을 감고 격막은, 정지 접착제를 풀칠합니다. 완화 형성 후에, 세포는 이동 기계장치에 의해 전달됩니다. 이동 과정은 뜨거운 구멍, 단락 탐지를 포함하고, 결함 상품이 다음 과정으로 흐르는 것을 막기 위하여 결함 상품 및 다른 기계장치를 거절합니다.

1.3: 장비 기술적인 모수

1.3.1 적재 물자 명세:

1.3.2 초음파 용접 반점 명세

1) 초음파 용접공의 상표 그리고 양

긍정적인 전극: 1대의 대중 과학 최고 용접 기계

부정적인 전극: 2대의 대중 과학 최고 용접 기계

2) 용접 반점 필요조건

긍정 극 3mm×25mm 지구; 부정 극은 3mm×4mm이고, 4개 점의 총계 길이는 25mm입니다.

3) 용접 머리의 서비스 기간

긍정적인 전극 용접 머리 ≥ 700,000배; 120,000배 부정적인 전극 용접 머리 ≥ (단 하나 측);

4) 극지 귀의 수

1개의 긍정 극, 2개의 부정 극;

극 헝겊 조각을 위한 방어적인 접착제의 1.3.3 과정

1) 긍정 극 쌍의 그룹;

2) 부정 극의 2개 그룹은 접착제의 3개 조각만 풀칠될 수 있다, 외부 극 귀의 외부에 아무 접착제도, i.e 달성하기 위하여 함께 풀칠될 수 있지 않습니다.

1.3.4 바늘 크기

바늘 직경: 3.5mm; 18650의 세포 감기를 위해 적당한.

1.3.5 제품 정확도 필요조건

1) 긍정 및 부정적인 용접 극 귀의 길이와 위치 정확도 사이 탈선은 ≤±0.5mm입니다;

2) 방어 테이프의 위치 정확도 탈선은 ≤±0.5mm입니다;

3) 감기의 줄맞춤 정밀도의 탈선 (물자 정밀도에 기인하는 과실을 제외하고)

확실성/부정적인 판: ≤±0.3mm

부정 영화/격막: ≤±0.3mm

4) 긍정과 부정 극의 길이 방향에 있는 탈선

5) 극 가위의 경도 숫돌: ≤10um

6) 긍정 및 부정적인 용접 유효 넓이 (전극 귀 간격 0.1mm): ≥70%

7) 극지 귀 가위 숫돌: ≤15um

8) 극 장의 가위 길이 에러 (코팅 정확도에 일치하는): ≤±0.5mm

9) 극 귀 절단기의 생활: 1백만 시간

10) 극 조각 절단기의 생활: 300,000배

11) 격막 절단기 생활: 2백만 시간

12) 뜨거운 구멍 통행 비율: 99.8%

13) 단락 누설 측정 비율: 99.8%

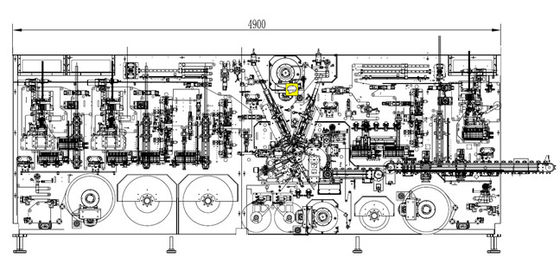

장비의 1.3.6 전반적인 크기: 2200 mm의 1950년 mm× 폭의 5000의 mm× 고도의 길이 (출력 부분의 과잉 길이를 제외하고).

장비의 1.3.7 순중량: 6000KG.

1.3.8 공급 힘: AC 220V± 10% 50Hz.

1.3.9 힘: 총 힘: 15KW.

1.3.10 공급 공기의 압력 근원: 공기의 압력 0.5mpa (5kg/c㎡); 필수 기류 비율: 600NL/분 (표준 리터).

1.3.11 온도 및 환경 요구:

환경을 이용하십시오 (JISB3502에 의하여)

(1) 주위 온도: 0 ~ 55℃;

(2)는 거기 부식성 가스 또는 가연성 환경, 먼지 및 다른 가혹한 환경 있어야 합니다.

3.3.3.12 장치 색깔: 높 광택 베이지색

3.3.3.13 장비 소음: ≤75db.

장비의 1.3.4 수용량

1. 생산 능력

생산 속도 ≥ 27 PPM 700mm 긴 극 (격막 하청함, 긍정 극 1 귀; 하나나 둘개의 부정 극

아주 귀)

생산 속도 ≥ 20 PPM 900mm 긴 극 (격막 하청함, 긍정 극 1 귀; 하나나 둘개의 부정 극

아주 귀)

주: 물자 결점을 제외하면, 두 조건 다 만족해야 합니다.

2. 곡물 이동 비율 ≥ 95%

수확량 = 실제 생산 양 (장비 생산 속도 * 실제적인 상영 시간).

3. 수확량 ≥ 98%

수확량 = 좋은/실제 생산의 양 (물자 결점을 제외하고).

3.3.5: 장비 구조의 항목별로 나누인 묘사

1. 폴란드 조각 운반 (긍정 및 부정적인 조각은 동일하): 그것은 푸 구조, 긴장 통제, 먼지 제거 장치, 탈선 조정 장치, 인도 장치, 등으로 구성됩니다.

1) 풀기 구조: 푸 구조는 센터에 있는 ac 자동 귀환 제어 장치 모터에 의해, 활동적인 풀기와 더불어 몰고, 자동적인 탈선 개정 기계장치로 갖춰지는, 항공 관제 벨브를 가진 단 하나 공가와 두 배 지원 구조 및 압축 공기를 넣은 자동적인 바짝 죄는 감기입니다;

2) 긴장 관제사: 통제 위치 탈선에 그네 팔과 연결된 전위차계를 통해서, 긴장은 조정될 수 있습니다;

3) 먼지 제거 장치: 장치는 모터에 의하여 몬 솔 및 부정 압력 높은 먼지 제거 효율성과 더불어 극의 양쪽에서 먼지를, 제거하기 위하여 흡입을 채택합니다;

4) 가공 탈선 조정 장치: 장치는 2개의 기계장치로 구성됩니다: 탐지와 실행. 극 조각의 참고 가장자리는 광섬유 감지기에 의해 극 조각이 상쇄된다는 것을 결정하기 위하여 검출됩니다. 다음 탈선을 조정하기 위하여 진동자를 통제하십시오;

5) 극 먹이는 장치: 장치는 극의 배급 그리고 두기 지키기 위하여 완화 부분으로 정확하게 극을 소개하고 자동적으로 보상하는 자동 귀환 제어 장치 모터에 의해 몹니다;

6) 격막 운반: 그것은 푸 구조, 긴장 통제 및 다른 장치로 구성됩니다. 푸 구조, 긴장 통제는 극 장 푸 역과 동일하.

2. 폴란드 귀 용접 기계장치

부정적인 전극 먹이는 귀, 용접 기계장치, 부정적인 전극 귀 고정되는 길이 먹이는 절단 장치, 긍정적인 전극 귀 출력의 2 세트에는 그리고 극지 귀 돋을새김 기계장치가 있습니다. 긍정 극은 극 먹이는 귀, 용접 기계장치의 세트, 코팅 기계장치를 포함합니다.

3. 폴란드 귀 방어 테이프 기계장치

극지 귀 풀의 확실성 1 세트, 극지 귀 풀의 네거티브 2 세트는 극지 귀 풀에, 극지 귀 풀 주로 이용됩니다.

4. 감기 부속: 이 부분은 3 핀 3 역 감기 형태, 일방통행 압축 공기를 넣은 바늘 그림, 바늘 감기를 채택하고 회전하는 머리는 ac 자동 귀환 제어 장치 모터, 각 위치에 의해 몰고 선형 속도는 안으로, 2가지의 방법으로 부정 극 첫째로 자유롭게 놓일 수 있습니다 첫째로 폐회로 자동 통제, 긍정 극일 수 있습니다.

1) 차단하는 긍정과 부정 극: 가위로 자릅니다 차단을, 여기에서 장비됩니다 극 먼지 제거 장치 채택하십시오;

2) 격막 절단: 산 칼을 가진 압축 공기를 넣은 절단;

3) 테이프를 자르기: 산 칼을 가진 압축 공기를 넣은 절단;

4) 비우기: 기계적인 싼값으로 팔기 사용하기. 먹이기의 과정에서, 압축 공기를 넣은 죔쇠는 전기 세포를 죄기 위하여 사용되고 그 때 감기는 바늘은 직행 구멍을 깨닫기 위하여 자전하고, 뜨거운 구멍의 기능이 있습니다. 장비가 직행 구멍 및 뜨거운 구멍의 기능을 사용할 때, 젖은 격막은 필요합니다. 고객 과정이 건조한 격막의 사용을 요구하는 경우에, 바늘은 영화 이형제로 정기적으로 살포되어야 합니다. 비우기 도중 단락 탐지. 단락 발견자: 조정가능한 100v-500v dc; 현재, 1개 microampere 9 microamperes.

5. 테이프 먹이는 장치를 멈추십시오: 수동적인 푸 방법, 완전한 푸는의 압박 머리, 실린더에 의하여 산 칼 절단, 테이프 감기 길이는 필요에 따라 놓일 수 있습니다.

6. 운반은 조각으로 분해합니다: 전체적인 기계의 구타와 일치하여 인, 간헐적인 컨베이어 벨트는 채택되고 수평으로 배열됩니다. 물자는 장비의 오른쪽에 출력됩니다, 자격이 된 제품 및 결함 상품은 검열됩니다, 자격이 된 제품은 수집 역에 배달되고, 결함 상품은 쓰레기 수거 상자로 떨어집니다.

7. 기계 구조 묘사

1) 구조는 용접된 강철 단면도로 만들고 나이 들어서 가공됩니다. 벽 널은 고품질 강철 플레이트로 만들고 쌍방은 높은 planeness 및 좋은 구조상 단단함으로 가동 정확도를 지키기 위하여 지상에 놓입니다.

2) 가이드 롤러: 알루미늄 합금의 표면은 높은 지상 경도와 더불어 superhard 산화에 의해, 착용하게 쉬운 대우되고;

3) 전기 통제 상자는 기계, 기계설비 안쪽에 있고 배선은 기능적인 구획, 강류로 분할되고 약한 현재에는, 그것 있습니다 단락 하중 초과, 힘 누설 및 동등한 손실의 보호 기능이 분리됩니다;

4) 인간 기계 인터페이스 설계는 인간답게 되다 과학적이고, 결함 위치는 표시될 수 있습니다;

5) 그것은 테이프를 끊고 물자 높은 쪽으로 사용의 경보 기능으로 갖춰지고, 기계는 물자의 지속적인 회전을 지키기 위하여 자동적으로 멈출 것입니다;

6) 그것은 건강한 광전자적인 경보 기능 (단락, 적은 극 귀, 벨트 연결, 등) 탐지 기능으로 갖춰집니다; 거절 기능; 격막으로, 긍정 및 부정적인 판에는 단 하나 목록 기능이 있을 수 있습니다;

7) 그것에는 완제품을 세고 극 조각의 길이 측정하기의 기능이 있습니다;

8) 장비는 효과적인 안전 보호 기능을 비치하고 있습니다.

III. 장비 운영 환경

1. 장비 무게: 단위 당 500-1500kg;

2. 주위 온도: 당 a의 공장 환경에 의해 결정하는;

3. 전력 공급을 통제하십시오: 삼상 380V, 50HZ의 5KVA 전압 변동 범위: + 10%-10%;

4. 압축공기: 말리기 후에, 여과와 압력 안정화: 출구 압력은 6.0kg/cm2 보다는 더 중대합니다;

5. 진공: 진공 근원은 당 a의 ≦ -80kpa에 의해 제공될 것입니다;

6. 위치에 공기가 방해받지 않는다는 것을 a를 확인할 것입니다 파티를 열십시오;

IV. 임명, 벌레잡기 및 훈련

1. 쓰기에서 다르게 요구해 않는 한, a를 있을 것입니다 임명 위치에 기계 받고, 풀고 수송하기에 책임 파티를 열십시오.

2. 당 b는 장비의 임명, 벌레잡기 및 시스템 통합에 책임 있을 것입니다.

3. 임명이 완료된 후에, 두 당 다 작은 배치에 있는 장비의 예심 생산을 지휘할 것입니다. 장비가 당 a에 의해 자격이 되고 찬성될 직후에, 장비는 공식적으로 mass-produced 할 수 있습니다.

4. 당 b는 당 a 인원에게 훈련을 무료로 제공할 것입니다. 내용은 정상적인 사용, 정비, 결함 분석 및 분쟁 해결의 장비의 가동을 포함합니다

안전과 긴급 절차.

협력 투입

1. 새로운 장비 약속

우리의 회사는 고객에게 제공된 상품이 아주 새롭고, 완전한 사용되지 않는 장비이다는 것을 보장합니다.

2. 기밀성 투입

우리의 회사는 어떤 당도, 다른 당의 관련 그림, 기술 정보, 사업 정보와 다른 사업 비밀 및 기술적인 비밀의 서면 허가 없이 어떤 식으로든 제3자에 새면 안된다고 약속합니다.

3. 판매 후 서비스 투입

(1) 장비의 선적의 날짜에서 2 달, 당 B는 1 년 안에 적시와 자유로운 보장에 있는 비인간적인 결함에 책임 있습니다 (장비가 잘못되 때, 판매 후 서비스 직원은 통보를 받기 후에 2 시간 안에 반응할 것입니다. 상황에 따르면, 인원은 48 시간 안에 제자리에 있어야 합니다. 아니 60 이후 시간, 생산의 계속성을 구매자 에의한 지키기 위하여;

(2) 장비 후에 문제가 있는 경우에 보증 기간을, 2개의 정당 교통하고 취급합니다 그것을 통과했습니다. 필요하다면, 판매 후 인원은 그것을 고치기 위하여 보내지고, 비용만 위탁될 것입니다. Zh

(3) 2개의 정당에 의해 계약 및 기술적인 계약에서 규정된 보증 기간 도중, 회사는 우리의 제품의 정상적인 사용 도중 인간적인 손상에 기인하지 않는 질 문제를 보장을 제공할 것입니다.
