3200F 원통형 슈퍼 커패시터 용 자동 액체 주입기

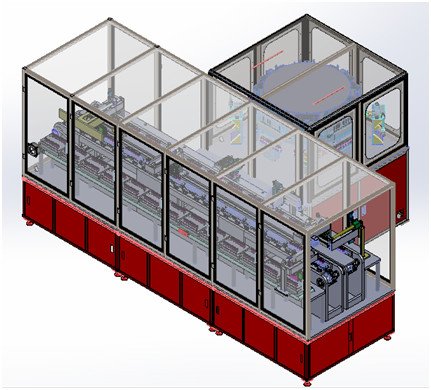

장비 소개
장비는 원형 알루미늄 쉘 슈퍼커패시터의 수동 공급 상자에 적합하며, 장비는 자동으로 슈퍼커패시터를 잡고, 자동으로 바코드를 스윕하고, 자동으로 무게를 측정하고, 액체 주입 구멍을 자동으로 찾고, 자동으로 플레이트를 돌려서 공급하고, 자동으로 액체를 채웁니다. 진공 청소기가 휴식을 취하고 자동으로 두 번째 무게를 측정하고 자동으로 재료를 자릅니다.
2. 기술적인 매개변수:

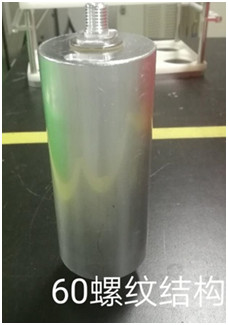

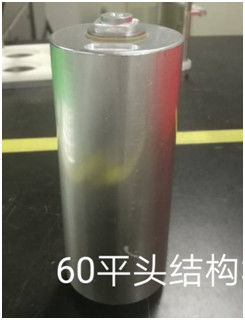

2.1.슈퍼커패시터의 크기:
| 슈퍼 커패시터 모델 | 직경(mm) | 흠) | H1(폴 컬럼) (mm) | M(극나사(mm) |
| 60162 | 60 | 162 |
2.1 진공 샘플링 후 액체 주입, 일회성 액체 주입, 진공 및 압력 대체 정적 모드 후 액체 주입, 우수한 흡수 일관성, 우수한 균일성, 고효율, 고정밀, 쉽고 안정적인 작동;액체 주입 트레이에 있는 6개의 울트라캐패시터와 8개의 스테이션 회전 테이블은 48개의 울트라캐패시터를 진공 및 가압할 수 있습니다.서있는 시간을 설정할 수 있습니다.
2.2 액체 주입 공정:
수동 공급 상자 → 매니퓰레이터가 자동으로 6개의 슈퍼커패시터를 작은 트레이로 가져옴 → 슈퍼커패시터가 자동으로 회전하여 바코드를 스윕 → 액체 주입 전에 슈퍼커패시터의 무게를 측정하기 위해 전자 저울 고정 장치에 넣음 → 매니퓰레이터가 슈퍼커패시터를 액체 주입 트레이에 클립 → 서보 모터 슈퍼 커패시터를 돌립니다.액체 주입 포트를 자동으로 감지하고 유체 주입 포트 위치를 수정 - 매니퓰레이터가 자동으로 휠에 작은 트레이를 끼웁니다 - 슈퍼 커패시터 필러에 자동 주입 펌프 - 공기를 진공 상태로 자동 펌핑, 대기 흡수(액체 주입 스테이션) - > 메모 액체 트레이 8회 후 스탠드 매니퓰레이터가 칭량 후 슈퍼 커패시터를 자동으로 제거하도록 자동으로 눈에 띄게 둡니다(무자격 슈퍼커패시터 인공 재수화) -> 액체 트레이 자동 복귀는 다음 사이클 칭량, 액체 주입, 진공 방치, 다시 칭량을 위한 가장 높은 위치입니다.
2.3 기능:
2.3.1 별도의 슈퍼커패시터를 사용하여 자동으로 가압 및 진공.
2.3.2 폐쇄형 진공 펌핑 및 가압은 슈퍼 커패시터의 전해질이 대량으로 펌핑되는 것을 방지하고 2차 액체 주입 횟수를 줄이며 진공 펌프를 부식으로부터 보호하기 위해 채택됩니다.
2.3.3 진공 탱크는 독특한 냉각 구조 설계를 채택합니다.진공 탱크를 통해 냉각된 전해액은 탱크 바닥에 응축되어 진공 펌프를 보호합니다.
2.3.자동 계량 및 당김 벨트 시스템: 자동 브래킷 흐름 당김 벨트, 슈퍼 커패시터 자동 계량, 계량 컴퓨터 및 데이터 처리, 데이터베이스, NG 경보 및 기타 기능.
3. 기본 매개변수:
|
기계 사양 프로젝트 |
ZDAE07C |
| 효율성 | 12PPM (효율은 진공 펌핑 시간에 따라 2분으로 계산) |
| 정밀주입액 | + / - 2g 이내 |
| 시간을 두자 | 2min에 따라 계산됩니다. |
| 수확량 | 1회 주입의 적격률은 >의 98%이며, 무자격 슈퍼커패시터는 수동 보충기를 채택합니다. |
| 액체 주입 속도 | 180 ~ 300g 조절 가능 |
| 힘 | 5KW |
| 전자저울의 정밀도 | 범위: 5Kg, 정확도 ±0.1g. |
| 장비 고장률 | 5% 이하 |
| 밀봉 | 액체 주입 스테이션은 밀폐된 상태이며, 진공은 -95kpa까지 펌핑되어 2분 동안 유지 가능) |
| 전체 크기(mm) | 4500*3000*1800 |
3.2.1.수동으로 울트라커패시터의 전체 상자를 공급 공간에 넣습니다.
3.2.2.매니퓰레이터는 재료 상자에서 슈퍼커패시터를 가져와 바코드를 스윕하고 계량 스테이션에 넣습니다.
3.2.3.전자 계량, 장치는 자동으로 바코드와 계량 데이터를 컴퓨터로 읽습니다.
3.2.4.조작기는 자동으로 계량 슈퍼커패시터를 제거하고 서브 트레이에 넣습니다.하나의 서브 트레이에 6개의 슈퍼 커패시터가 있습니다.
3.2.5.실린더는 수동 휠을 구동하여 울트라 커패시터를 누르고 능동 구동 휠은 울트라 커패시터를 누르고 서보 모터는 울트라 커패시터를 돌리고 광섬유는 액체 주입 포트를 감지하고 중지합니다.6을 차례로 감지한 후 매니퓰레이터는 자동으로 하위 트레이를 잡고 마더 트레이에 넣습니다.
3.2.5.회전식 자동 공급 메커니즘은 자동으로 작은 트레이를 공급할 수 있으며 동시에 액체로 채워진 작은 트레이 슈퍼 커패시터를 자동으로 언로드합니다.
3.2.6.자동 액체 주입 기계가 작동하고 서보 모터가 액체 주입 노즐을 구동하여 움직이며 6개의 슈퍼 커패시터가 연속적으로 주입됩니다.
3.2.7.진공 펌핑: 시간은 터치 스크린으로 설정됩니다.
3.2.8.자동 액체 주입: 3개의 이중 헤드 액체 주입 펌프.
3.2.9.기립: 압력과 저진공 사이에서 교대합니다.
3.2.10.자동 다운포스: 분사 노즐에서 슈퍼커패시터를 분리하는 데 도움이 됩니다.
3.2.11.브래킷을 제거하고 채워지지 않은 새 브래킷을 끼운 다음 항목 7에서 11의 작동 흐름을 반복합니다. 액체가 채워진 슈퍼 커패시터 브래킷이 앞으로 이동합니다.
3.2.12.다시 무게를 잰다.벨트A를 잡아당겨 울트라캐패시터 브라켓을 재계량 스테이션으로 이동시키고, 코드리더가 브라켓의 바코드를 판독하고, 매니퓰레이터가 6개의 울트라캐패시터를 차례로 계량센서로 이동시켜 중량을 측정하고, 바코드 및 계량데이터를 판독한다. 컴퓨터에.컴퓨터는 슈퍼커패시터에 주입되는 액체의 양을 자동으로 계산하고 슈퍼커패시터에 주입되는 액체의 양이 적격인지 여부를 알려준다.NG는 즉시 경보를 발령하고 NG의 슈퍼커패시터는 자동으로 제외됩니다.
3.2.13.브래킷이 B 당김 벨트의 오른쪽 끝에 도달하면 조작기가 자동으로 슈퍼커패시터를 원래 공급 상자로 움켜잡습니다.재료 상자에 해당합니다.
3.2.14.빈 브래킷은 벨트 A를 당기기 위해 매니퓰레이터 1에 의해 운반되어야 하며 브래킷은 오른쪽에서 왼쪽으로 다시 흘러야 합니다.
3.2.15.벨트 B의 가장 왼쪽 끝에서 매니퓰레이터는 브래킷을 다음 주기를 위해 벨트 A로 이동합니다.
참고: 진공 시간과 정적 시간은 상황에 따라 설정할 수 있습니다.압력 정적 또는 대기 정적 선택 가능
3.3 장비 구성
| 순서 | 장치 이름 | 단위 | 개수 | 노트 |
| 1 | 스테이션 8 자동 사출기 | 대만 | 1 | |
| 2 | 전기 분사 펌프 | 대만 | 삼 | 정확도 + - 0.5% |
| 삼 | 진공관 | 대만 | 2 | 제조업체는 자체적으로 가져와야 합니다. |
| 4 | 까치발, | NS | 24 | |
| 5 | 제어 시스템 | 세트 | 1 | |
| 6 | 청소 시스템 | 세트 | 1 | |
| 7 | 전해질 이송 탱크 | 세트 | 1 | |
| 8 | 용제 탱크 청소 | 세트 | 1 | |
| 9 | 용제 탱크 청소 | 세트 | 1 | |
| 10 | 주택 | 세트 | 1 | |
| 11 | 졸라매는 끈 시스템 | 세트 | 2 | |
| 12 | 계량 시스템 | 세트 | 4 | |
| 13 | 매니퓰레이터 시스템 | 세트 | 6 | |
| 14 | 진공 펌프 | NS | 1 | |
| 15 | 자동 코드 판독 및 계량 시스템 | 세트 | 1 | |
| 16 | 제어 시스템 | 세트 | 1 | 오므론 PLC |
| 주목: | ||||
3.4.장비 색상: 색상: 색상 카드: gsb05-1426-2001(GSB g51001-94 대신),61 R02 주홍, 거울 페인트, 반점이 없는 매끄러운 표면, 오목 및 볼록 구덩이 없음.
4. 현장 환경 요구 사항
4.1.주변 온도: 당사자 a의 공장 환경에 의해 결정됩니다.
4.2.상대 습도: 건조한 공기는 당사자가 제공해야 합니다.
4.3 전원 공급 장치: 삼상 380V, 50HZ, 전압 변동 범위: + 10%-10%;
4.4.압축 공기: 건조, 여과 및 안정화 후 출구 공기 압력은 5.0kg/cm2 이상입니다.
4.5.진공 소스: 진공 펌프 또는 파이프라인 진공, -98kpa보다 큰 진공도;
4.6 당사자 a는 현장의 공기가 방해받지 않도록 해야 합니다.
1. 새로운 장비 약속
우리 회사는 고객에게 제공되는 상품이 완전하고 사용되지 않은 새 장비임을 보증합니다.
2. 기밀 유지 약속
당사는 당사자의 서면 동의 없이 상대방의 관련 도면, 기술정보, 영업정보, 기타 영업비밀 및 기술비밀을 어떠한 방법으로도 제3자에게 누설하지 않을 것을 약속합니다.
3. 애프터 서비스 약속
(1) 장비 선적일로부터 2개월, 당사자 B는 1년 이내에 적시에 무료 보증으로 비인간적 결함에 대해 책임을 집니다(장비에 결함이 있는 경우 판매 서비스 직원이 2시간 이내에 응답합니다) 통지를 받은 후 상황에 따라 인원은 반드시 48시간 이내에 자리에 있어야 하며 늦어도 60시간 이내에 구매자의 생산 연속성을 보장한다.
(2) 장비의 보증기간이 경과한 후 문제가 있을 경우 쌍방이 소통하여 처리합니다.필요한 경우 A/S 담당자를 파견하여 수리하며 비용만 청구됩니다.Zh
(3) 회사는 양 당사자가 체결한 계약 및 기술협약에 명시된 보증 기간 동안 당사 제품을 정상적으로 사용하는 동안 인명 피해가 발생하지 않은 품질 문제에 대해 보증합니다.
