5 PPM 건전지 생산 설비 사각 리튬 전지 박판으로 만드는 기계

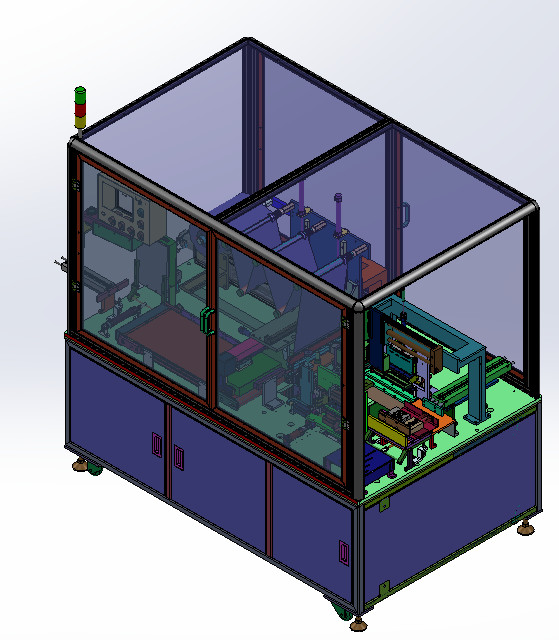

i. 장비 단면도:
1개의 개관
이 기계는 전지 포탄의 코팅을 위해 특별히 디자인됩니다. 정연한 전지 제품이 접착제의 원형으로 덮는 것이 적당합니다.
1.1 접착제로 붙이는 과정: 접착제로 붙이기 후에, 건전지 절연제 덮개 0.5mm는 테이프의 위 가장자리에 성장합니다; 바다표범 어업이 들도록 없이 단단히 적합해야 하도록 세부사항을 위해, 봅니다 뒤에 오는 숫자를 요구됩니다:
1.2는 적합한 건전지의 모형 다음과 같이 입니다: 접착제로 붙이는 기계는 2개의 모형 (42173255)를 완료할 수, 나타납니다 세부사항을 위해 뒤에 오는 숫자를 있어야 합니다.
1.2는 영화 찌르기의 정확도 탈선 (건전지의 들어오는 물자의 정확도가 자격이 되는 경우에) ≤0.5mm입니다. 건전지를 찌르는 영화의 표면에 주름 그리고 명백한 거품이 없습니다 (단 하나 거품의 직경은 입니다 <2mm>
1.3 생산 구타: (건전지의 모든 유형에 적용 가능한) 5PPM.
1.4는 1명의 사람에 의해 장비 운영하고 혼자 사용되거나 파이프라인과 연결될 수 있습니다.
2. 가공 모수와 작업 흐름
2.1 주요 기술적인 모수
|
기계 명세 프로젝트 |
ZDAE11A2-00 | |
|
기술
예술
인삼
수 |
효율성 (PPM) | 5PPM |
| 정착물 폭 조정가능한 범위 | 보충은, 주거 모형을 나타납니다 | |
| 보조 시간 (S) | 2 (먹이는 시간) | |
| 압축공기 체계 | 공기 근원 당 a는 0.4-0.6mpa 건조한 공기를 제공할 것입니다 | |
| 총 힘 (kw) | 1.2 | |
| 정상적인 작동 힘 (kw) | 1 | |
3 장비 구성
3.1는 구성 아래에 보여집니다
| 일련 번호 | 체계 구성 | 시스템 구성 | 수의 |
| 1 | 먹이는 성분 | 1 세트의 | |
| SMC 실린더 - | 1 | ||
| 선형 가이드 레일 - 는 도금 | 2 | ||
| 2 | 성분을 끈으로 엮으십시오 | 1 세트의 | |
| SMC 실린더 - | 2 | ||
| 선형 가이드 레일 - 는 도금 | 2 | ||
| 압력 클로를 끈으로 엮으십시오 | 1 | ||
|
실린더 - SMC를 누르기
|
2 | ||
| 3 | 드롭다운 집합을 끈으로 엮으십시오 | 1 세트의 | |
| 자동 귀환 제어 장치 모터 - inwitten | 1 | ||
| 선형 가이드 레일 - 도금을 은도금하십시오 | 2 | ||
| 동시 벨트 | 1 | ||
| 결합 | 1 | ||
| 실린더 - SMC를 죄기 | 2 | ||
| 4 | 집합 떨어져 접착제 | 1 세트의 | |
| Rodless 실린더 - SMC | 1 | ||
| 잎 | 1 | ||
| 기초 | 1 | ||
| 5 | 포장 플라스틱 성분 | 1 세트의 | |
| SMC 실린더 - | 2 | ||
| 선형 가이드 레일 - 는 도금 | 2 | ||
|
포장 플라스틱 롤러
|
6 | ||
| 6 | 건전지 추진력 단위 | 1 세트의 | |
| 자동 귀환 제어 장치 모터 - inwitten | 1 | ||
| 선형 가이드 레일 - 도금을 은도금하십시오 | 2 | ||
| 결합 | 1 | ||
| 공 나사 | 1 | ||
| 널을 미십시오 | 1 | ||
| 7 | 성분을 정하십시오 | 1 세트의 | |
| 댄서 모터 - 갈기 통제 | 1 | ||
| 선형 가이드 레일 - 는 도금 | 2 | ||
| 동시 벨트 | 1 | ||
| 8 | 옆 접착성 집합 | 1 세트의 | |
| SMC 실린더 - | 4 | ||
| 선형 방위 - 는 선적 | 2 | ||
| 고무 롤러 | 4 | ||
| 9 | 건전지 자동차 단위 | 1 세트의 | |
| Rodless 실린더 - SMC | 1 | ||
| 가이드 막대 실린더 - SMC | 1 | ||
| 기계로 가공된 부분 | 1 | ||
| 10 | 운영 체계 | 1 세트의 | |
| 터치스크린 - kunlun 집게 tai | 1 | ||
| 11 | 통제 시스템 | 1 세트의 | |
| PLC - omron | 1 |
3.2 요점 구조 묘사
3.2.1 먹이는 성분: 먹이기를 위한 처음 포지셔닝 기계장치. 알루미늄 건전지는 공급 장치에 수동으로 둡니다. 포지셔닝 구획은 POM 플라스틱으로 마포에서 건전지를 보호하기 위하여 만듭니다.
3.2.2 두는 성분: 박판으로 만들기 전에 알루미늄 건전지의 정확한 포지셔닝을 위한 기계장치, 및 자동 귀환 제어 장치 모터는 잡아당기기 정확한 위치에 건전지를 밀기 위하여 판을 몹니다.

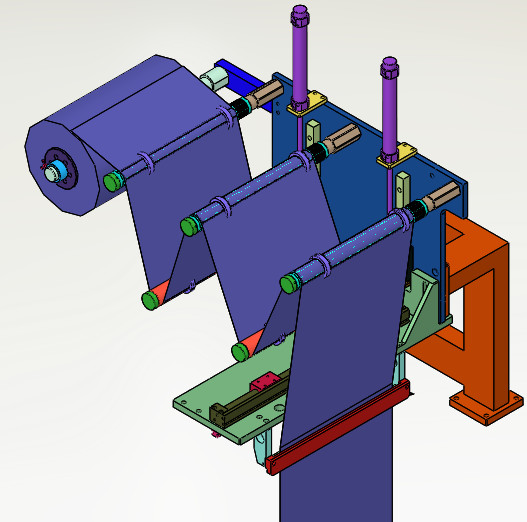

3.2.3 접착제 집합: 수동으로 접착 테이프를 고쳐질 권선으로 두고십시오, 접착 테이프, 접착성 오프닝 기계장치, 및 rodless 실린더를 접착 테이프를 잎을 접착 테이프를 차단하기 위하여 모도록 여도록 바짝 죄도록 실린더를 죄십시오.

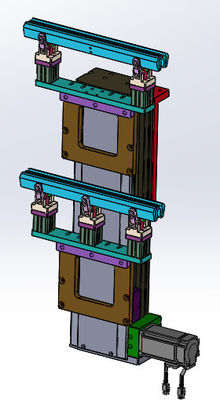

3.2.4 접착성 당기는 집합: 자동 귀환 제어 장치 모터는 위로 움직이기 위하여 죄는 턱을 몰고, 접착 테이프는 세트 길이에서 접착 테이프를 끌어내기 위하여 엄중단속됩니다.

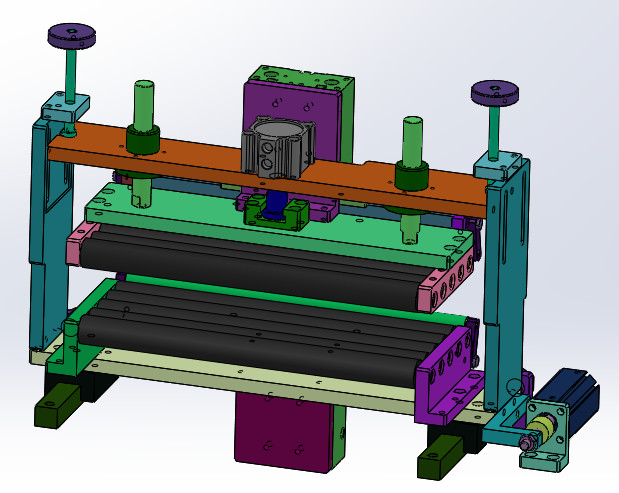

3.2.5 접착제 포장: 접착 테이프는 엄중단속되고 떼어놓습니다. 자동 귀환 제어 장치 모터는 알루미늄 옆 U 자 모양 접착성 포장을 형성하기 위하여 건전지를 눈에 띄게합니다. 위치에 도착 후에, 위와 저압 롤러는 알루미늄 포탄에 접착 테이프를 붙이기 위하여 각각 움직입니다. 쌍방에, 압박 롤러는 따로따로 움직이고 알루미늄 포탄의 측에 고무 벨트를 찌릅니다.
.6 포장 옆 테이프 성분: 건전지가 때, 위와 더 낮은 실린더는 밑바닥 테이프를 닦는 위와 낮은 테이프, 그리고 밑바닥 실린더 움직임을 닦기 위하여 움직입니다.
3.2.7 건전지 추진력 기계장치: 자동 귀환 제어 장치 모터는 공 건전지를 눈에 띄게하기 위하여 나사를, 끈으로 엮습니다 붙어 있습니다 몰고, 건전지 강요 판은 건전지 크기에 따라 대체될 수 있습니다.
3.2.8 건전지 진지변환 기계장치: 건전지가 U 자 모양 테이프에서 감싸인 후에, 진지변환 기계장치는 시험 역에 건전지 하나 거리를 이동하는 건전지 및 rodless 실린더 움직임을 찾아내기 위하여 밟습니다.
3.2.9 통제 시스템: 전기 패널은 전기 상자에, 누설 스위치와 더불어, dc 안정성 전력 공급 및 다른 전력 회로 성분, 통제 PLC, 릴레이, 모터 제어 장치, 등 자주적으로 설치됩니다. 그리고 연결관과 끝 테이블을 사용하는 외부 연결. PLC는 omron를 채택합니다. 고압선의 천장은 부분적으로 관통됩니다. 다른 장비 사이 케이블 그리고 공기 도관은 아래에 타전하고 배관됩니다.
5개의 에너지 매체
5.1 전력 공급
5.1.1 전압: 0.5s의 AC220V± 10% 선형 단계 즉석 변화 1% 이하.
5.1.2 빈도: 50Hz±1Hz.
5.2 공기
5.2.1 압력: 공기 근원 당 a는 0.4-0.6mpa 건조한 공기를 제공할 것입니다.
5.2.2 수용량: 15L/분.
1. 새로운 장비 약속
우리의 회사는 고객에게 제공된 상품이 아주 새롭고, 완전한 사용되지 않는 장비이다는 것을 보장합니다.
2. 기밀성 투입
우리의 회사는 어떤 당도, 다른 당의 관련 그림, 기술 정보, 사업 정보와 다른 사업 비밀 및 기술적인 비밀의 서면 허가 없이 어떤 식으로든 제3자에 새면 안된다고 약속합니다.
3. 판매 후 서비스 투입
(1) 장비의 선적의 날짜에서 2 달, 당 B는 1 년 안에 적시와 자유로운 보장에 있는 비인간적인 결함에 책임 있습니다 (장비가 잘못되 때, 판매 후 서비스 직원은 통보를 받기 후에 2 시간 안에 반응할 것입니다. 상황에 따르면, 인원은 48 시간 안에 제자리에 있어야 합니다. 아니 60 이후 시간, 생산의 계속성을 구매자 에의한 지키기 위하여;
(2) 장비 후에 문제가 있는 경우에 보증 기간을, 2개의 정당 교통하고 취급합니다 그것을 통과했습니다. 필요하다면, 판매 후 인원은 그것을 고치기 위하여 보내지고, 비용만 위탁될 것입니다. Zh
(3) 2개의 정당에 의해 계약 및 기술적인 계약에서 규정된 보증 기간 도중, 회사는 우리의 제품의 정상적인 사용 도중 인간적인 손상에 기인하지 않는 질 문제를 보장을 제공할 것입니다.
