리튬 전지 제조 설비 Ultracapacitor 분배 기계
장비는 요구자 ultracapacitor와 자동적인 데이타 기록의 전해질 주입을 위해 사용됩니다.
2. 원료 및 성분
주입 기계의 1.1 적용 가능한 명세: 35/46의 (46의 2개 고도) 시리즈; 35에 기초를 두는
2.1.1 직경: 35mm; L = 40 mm에서 100개 mm
2.1.2 액체 주입 구멍: 3.3mm;
2.1.3 전해질: 전해질 소금 플러스 용해력이 있는 아세토니트릴.
2.2. 고무 마개 크기: 3.3mm의 물자 EPDM.
2.3. 액체 주입의 앞에 제품의 무게: Max350g;
3. 가공 필요조건 및 모수
3.1. 진공 주입 방법은 채택되고, 과정은 다음과 같이 입니다: 축전기 → 진공 정도 도달 50Pa→ 전해질 주입 → 입상의 적출을 진공 청소기로 청소하십시오
3.2. 액체 주입 양 0-200g는 조정될 수 있습니다.
3.3. 액체 주입 정확도 ±1g
3.4. 액체 주입 효율성: (합격 기준으로 3200와 더불어 2분 내의 흡수 시간에 따라, 디자인되는) ≥6ppm
4. 장비 필요조건
4.1. 그것에 의하여에는 양수하는 진공의 기능, 전해질 양이 많은 주입이 있고 압력 급속한 주입 기능이 선정될 수 있고 압력이 놓일 수 있는 급속한 주입이 압력을 가합니다
4.2. 최소한도 진공관 직경은 12mm 보다 적은이 아니, 주요 관은 25mm 보다 적은이 아닐 것입니다
4.3. 진공관은 제품, 전해질 부속 아닙니다와 접촉하여서만 입니다.
4.4. 전해질이 고압적인 가스로, 각 주입 후에, 전체적인 주입 체계를 결정하게 쉽기 자동적으로 청소될 것이기 때문에.
4.5. 장비의 전반적인 바다표범 어업 성과는 좋, 누설 비율은 ≤1×10-6 mbar*l/s.일 것을 요구됩니다. 바다표범 어업 효력은 실제적인 액체 주입 효력에 의해 평가됩니다.

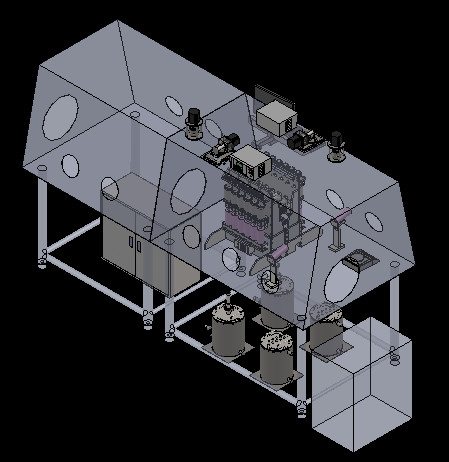

4.6. 장비는 글로브 박스에서 운영할 것입니다. 글로브 박스의 고도는 실제적인 공간에 지배를 받을 것입니다.
4.7. 가동 필요조건: 장비 수동에게 먹이기의 액체 주입 구멍, 자동적인 진공, 액체 주입, 액체 주입 후에 수동에게 먹이기의 줄맞춤.
액체 주입 구멍의 4.7.1 장비 수동 먹이고는 그리고 줄맞춤: 가동 과정은 장식새김 포지셔닝을 채택하고, 축전기 외관 및 액체 주입 구멍은 손상을 입힐 수 없습니다
4.7.2 자동적인 진공 주입:

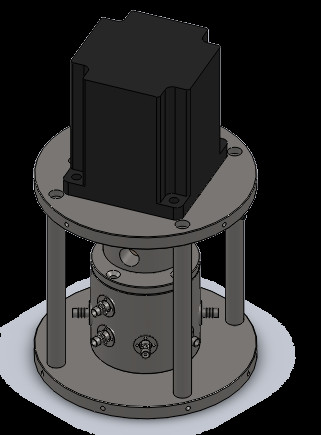

4.7.2.1 정확한 미터로 재는 펌프는 축전기 액체 주입을 위해 사용됩니다, 액체 주입 총계는 0에서 200g에 조정가능하, 액체 주입 정밀도는 ±0.5g이기 위하여 보장됩니다;
액체 주입 체계가 액체 저장 완충기 탱크로 (글로브 박스 이상으로), 전해질의 액높이 제공되는 4.7.2.2는 눈에 보이고, 압력은 일정한 유지됩니다. 액체 저장 완충기 탱크의 수용량은 2개 리터가 없을 것입니다.
액체 주입이 선정될 수 있기 전에 4.7.2.3는 도달될 진공 정도, -100-10kpa 선택적입니다.
4.7.2.4는 액체 주입 도중 전해질 살포되거나 샐 것입니다.
4.7.3 조정가능한 서 있는 시간: 주입 시간을 감소시키기 위하여는, 장치는 압력을 가한 급속한 주입의 기능을 유지합니다.
액체 주입 후에 비우는 4.7.4 설명서: 적재하고 내리기를 위해 간단하고 그리고 편리하다
4.7.5에는 장치 액체 주입 양과 일치할 수 있는 자동적인 무게를 달기 두배로 하는 무게를 달고 및 읽는 qr 부호의 기능이 있고, 엑셀에 출력되고 저장될 수 있습니다. 두번째 무게를 다는 것이 필요조건을 못 만나는 경우에, 장치는 자동적으로 가벼운 경보 소리가 나고 자동적으로 과실을 방지할 것입니다. 수동 청소 후에, 다음 건전지는 엑셀 산출에 있는 빨강으로 무게가 달리고 표를 할 것입니다.
4.8 다른 성능 필요 조건
장비의 4.8.1 모든 압축 공기를 넣은 표준 부품은 미터법에 있는 MPa와 KPa의 기압계 그리고 진공 계기를 사용할 것입니다.
4.8.2 적당한 장치 구조 디자인, 역 가동은 영향을 미치지 않을 것입니다.
장비의 액체 주입 과정 도중 4.8.3는, 전해질 밖으로 튀기는 것이 허용되지 않습니다. 장비에서 이용된 물자는 전해질 (주에 저항하는 부식 -이어야 합니다: 용해력이 있는 아세토니트릴). 특히, 액체 주입 지역은 투명한 부식 - 저항하는 물자를 사용해야 합니다.
4.8.4는 장비의 외관 청결하고, 아름답고 운영하기 쉽습니다.
4.8.5는 장비 안정되어 있고습니다, 믿을 수 있고습니다 유지하고 고치기 쉽습니다.
장비의 가동 도중 4.8.6는, 축전기 표면 찰상과 같은 결점 일어나지 않을 것입니다.
4.8.7는 전해질을 거르고 진공 펌프를 보호하기 위하여 사용되는 전해질 여과기 장치 진공관 부속 장비됩니다.
4.8.8 진공관 연결관은 진공 펌프와 일치할 것입니다
4.8.9는 글로브 박스에서 전자 부품을 최대한 감소시키고, 전기 통제를 가진 부분에는 반대로 폭발과 반대로 부식 보호 기능이 있어야 합니다
장비의 4.8.10 보충은 글로브 박스에 있는 쉬운 가동을 위해 분해합니다
4.8.11에는 장치 상태를 표시할 수 있는 좌측 위 구석에 있는 장치 3 색깔 표시등이 있습니다,
4.8.12 장비는 글로브 박스 (파이프라인, 회로, 공용영역, 등의 특정한 필요조건과) 연결될 것입니다
4.8.13 장비 설정 필요조건: 장비의 터치스크린은 kunlun tongtai 상표이고, PLC는 OMRON, 미츠비시 또는 panasonic 상표일 것입니다. SMC를 사용하는 압축 공기를 넣은 성분.
5. 액체 주입의 소개
액체 주입 과정:
VI. 조직의 소개
|
일련 번호
|
장비 성분 | 제품 이름 | 제조자 | 주 | |
| 1 |
기관을 따르십시오
|
모터 | 일본의 산 클럽 | 붙어 있던 무작위 자료 | |
| 실린더 | 일본 SMC | ||||
| 2 | 기계장치를 재기 | 전자 말합니다 | PuRuiXun | 붙어 있던 무작위 자료 | |
| 3 | 바코드 스캐닝 기계장치 | 바코드 기계 | |||
| 4 | 주입 완충기 탱크 | 완충기 탱크 | Ze 청 | ||
| 5 | 진공 체계 | 진공 펌프 | |||
| 6 | 솔레노이드 벨브 | tico | |||
| 7 | PLC | 일본 omron | 붙어 있던 무작위 자료 | ||
| 8 | 누름단추식 전쟁 스위치 | 수입된 성분 | |||
| 9 | 터치스크린 | ty Kunlun 통행 | 붙어 있던 무작위 자료 | ||
| 10 | 다른 예비 품목 | 제품 품질 수준은 국가 기준 보다는 더 낮지 않습니다 | |||
VII. 장비의 근무 조건
7.1 전력 공급: 삼상 5 철사 체계: 단 하나 단계 AC220V의 전압 변동 범위: ± 10%;
7.2. 압축공기: 0.4-0.6mpa;
7.3. 주위 온도: 20-35℃;
7.4. 상대 습도: 30-55% HR;
7.5는 거기 위치에 부식성 가스, 액체 또는 폭발성 가스가 아닙니다.
1. 새로운 장비 약속
우리의 회사는 고객에게 제공된 상품이 아주 새롭고, 완전한 사용되지 않는 장비이다는 것을 보장합니다.
2. 기밀성 투입
우리의 회사는 어떤 당도, 다른 당의 관련 그림, 기술 정보, 사업 정보와 다른 사업 비밀 및 기술적인 비밀의 서면 허가 없이 어떤 식으로든 제3자에 새면 안된다고 약속합니다.
3. 판매 후 서비스 투입
(1) 장비의 선적의 날짜에서 2 달, 당 B는 1 년 안에 적시와 자유로운 보장에 있는 비인간적인 결함에 책임 있습니다 (장비가 잘못되 때, 판매 후 서비스 직원은 통보를 받기 후에 2 시간 안에 반응할 것입니다. 상황에 따르면, 인원은 48 시간 안에 제자리에 있어야 합니다. 아니 60 이후 시간, 생산의 계속성을 구매자 에의한 지키기 위하여;
(2) 장비 후에 문제가 있는 경우에 보증 기간을, 2개의 정당 교통하고 취급합니다 그것을 통과했습니다. 필요하다면, 판매 후 인원은 그것을 고치기 위하여 보내지고, 비용만 위탁될 것입니다. Zh
(3) 2개의 정당에 의해 계약 및 기술적인 계약에서 규정된 보증 기간 도중, 회사는 우리의 제품의 정상적인 사용 도중 인간적인 손상에 기인하지 않는 질 문제를 보장을 제공할 것입니다.
