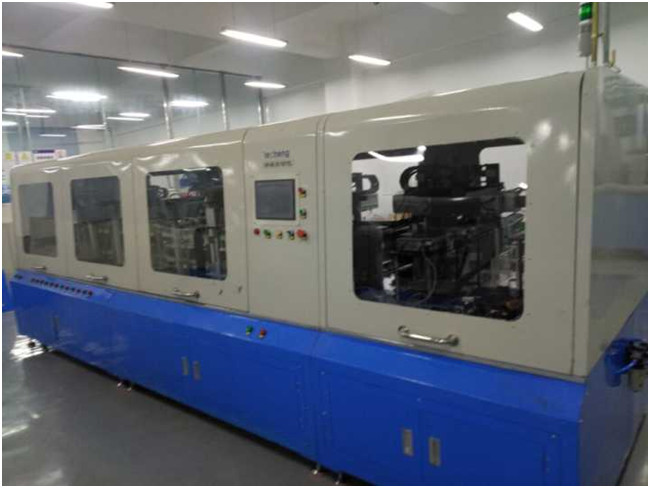

분리기의 무게를 달아 안정되어 있는 가동 리튬 이온 건전지 일관 작업 폴란드
| 길이 (mm) | 폭 (mm) | 간격 (mm) | 무게 (g) |
| 130-200 | 150-200 | 0.05-0.6 | 0-250 |
1876/5000
1.2. 자동적인 탐지 비행기의 전반적인 생산 구타는: 3s/정제; 20 PPM
1.3에는 특별한 자동적인 탐지 비행기 높은 생산 효율성, 안정되어 있는 가동, 신뢰성, 간단하고 및 편리한 정비의 특성이 있고, 그것의 포괄적인 지속적인 생산 효율성 ≥90% ≥21.6 시간과 더불어 24 시간 지속적인 생산을 위한 당 a의 요구에,/일 응할 수 있습니다;
장비가 각종 명세의 제품의 생산에 적응시킬 수 있는 1.4, 장비의 생산 도중 제품 모형을 대체할 것을 요구된 시간은 15 분을 초과하고다;
1.5는 잡지 유형의 긍정 및 부정적인 건전지 판의 들어오는 물자 입니다. 건전지 판이 모두 사용되기 위하여 검출될 때, 한가한 물자 상자는 작동되는 계속되도록 자동적으로 전환됩니다.
2. 기술적인 계획안
이 계획에서는, 건전지 극은 벨트에 의해 수송됩니다. 벨트 콘베이어 선에 동등한 격자가 있고, 각 극은 조정 격자에 있는 벨트에 의해 수송됩니다. 건전지 극 장의 위탁 방법은 잡지와 2 위치 조작자입니다. 자격이 된 제품은 다른 무게를 다는 방법에 따라 자동적으로 분류되고 다른 자격이 된 제품 잡지로 적재됩니다. 자격이 없는 제품은 벨트 콘베이어 선과 함께 폐기 자료 상자로 직접 출력됩니다.
뒤에 오는 기능을 깨닫기 위하여 이용되는 컨베이어 선의 근수 방향에 있는 6개의 독립적인 워크 스테이션이 있습니다:
건전지 극 장의 2.1 자동적인 충전소
그것은 선적 잡지와 2 위치 선형 먹이는 조작자의 공급 장치로 구성되는 건전지 극 장의 자동적인 먹이기 깨닫기 위하여 이용됩니다.
선적 잡지의 2.1.1 공급 장치
먹이는 체계는 먹이는 잡지의 방법을 채택하고, 2권의 잡지 먹이는 것이 있습니다. 일 도중, 극 조각으로 채워진 잡지는 공급 장치의 포지셔닝 구멍으로 수동으로 적재됩니다, 탐지 감지기는 그 자리에 잡지를 검출합니다, 조작자는 물자를 줍는 것을 시작됩니다, 탐지 감지기는 그 자리에 빈 잡지를 검출하고, 체계는 잡지를 대체하기 위하여 통신수를 알리는 경보 신호를 보냅니다.
2.1.3. 2 위치 선형 먹이는 조작자
장악은 진공 흡입 방법을 채택합니다; 실린더는 가이드 레일에 직선에서 움직이기 위하여 진공 흡착 조작자를 밉니다. 극 조각을 움켜잡기 위하여 2개의 위치를 실행하십시오. 진공 그림 도중 지속적인 박판의 상황을 피하기 위하여는, 이온을 제거 팬은 먹이는 위치에 이오니아 바람을 바람에 날려서 그림 도중 지속적인 박판을 삭제하도록 놓입니다.
2.2. 건전지 전극의 자동적인 무게 측정소
이 역은 건전지 극 조각의 자동적인 무게를 달기 깨닫기 위하여 이용됩니다. , 장비의 생산 구타의 균형을 지키기 위하여 극 조각의 느린 무게를 다는 속도 때문에, 이 특별한 탐지 기계는 2개의 무게 측정소로 갖춰지고, 동시에, 2개의 극 조각은 무게가 달립니다.
이 역은 2로 구성됩니다 - 직선 먹이는 조작자 및 자동적인 무게를 다는 계기를 두십시오. 전극이 그 자리에 배달될 때, 진공 흡입 기계장치는 전극을 위로 빨기 위하여 떨어지고, 전극은 전극은 세트 무게 기준에 따라 자격이 된다는 것을 건전지 전극 및 판사의 무게를 달 자동적인 무게를 다는 장치의 무게를 다는 쟁반으로 끼워넣습니다.
무게를 다는 계기의 측정 정확도는: 0.01g 및 실제적인 무게를 다는 정확도는 0.1g입니다.
극 조각의 2.3 분류 저장 역
극은 6개의 구획, 자격이 된 제품, 초과중량의 1개의 구획, 매우 빛의 1개의 구획의 4개의 구획으로 분류됩니다: 구획 당 1g의 정확도 범위. 고객은 그들의 필요에 따라 놓일 수 있습니다.
극 조각의 2.3.1 저장
극 조각의 저장은 2개의 위치가 있는 잡지 유형 저장 기계장치에는 채택합니다.
극 조각이 역에 전달될 때, 2 위치 선형 조작자는 대응 극 조각의 저장 잡지로 극 조각을 강하하고 빱니다.
2.4 벨트 콘베이어 선
벨트 콘베이어 선은 모터, 흡진기, 전자기 클러치 및 빈도 변환기로 구성되는 건전지 극 장의 족답 전송을 깨닫기 위하여 이용됩니다. 건전지 극 장이 전송선과 함께 대응 위치에 수송될 때, 다른 기능은 대응 역에 의해 깨닫습니다.
3. 사용되는 주요 장비의 묘사
3.1. 공급 장치: 2 세트는, SUNXI 또는 OMRON 회사에게서 일본 SMC 회사, 탐지 감지기, 그리고 나머지에서 압축 공기를 넣은 성분과 더불어 극 선적 잡지로 및 탐지 감지기, zecheng 회사에 의하여 등, 이루어져 있어서 디자인하고 생성했습니다.
3.2 2 위치 선형 먹이는 조작자: zecheng 회사 디자인에 의해 SUNXI 또는 OMRON 제품을 사용하는 일본 SMC 제품을 사용하는 동의 기계장치, 진공 흡입 장치, 이온을 제거 팬, 탐지 감지기, 등, 압축 공기를 넣은 성분, 탐지 감지기, 나머지 구성되는 8 세트 및 생산 왔다갔다 선형 운동 장치로.
3.6. 자동적인 무게를 다는 계기: 0.01g의 전자 무게를 다는 정확도 및 0.1g의 탐지 정확도를 가진 2 세트.
3.7 물자 수신 기기: 각각 극의 대응 무게를 저장하는, 8 세트는 물자 저장 잡지로, 압축 공기를 넣은 물자 미는 기계장치 및 탐지 감지기, 등 구성됩니다. 압축 공기를 넣은 성분은 일본 SMC 회사의 제품입니다, 탐지 감지기는 SUNXI 또는 OMRON 회사의 제품이고, 나머지는 zeshengcompany에 의해 디자인되고 일어납니다.
3.8 벨트 콘베이어 선: , 모터 고정되는, 1개는 흡진기, 빈도 변환기, 컨베이어 벨트, 긴장 기계장치, 알루미늄 단면도, 등의 모터, 흡진기로 이루어져 있어서 일본 동양 회사의 제품을 채택합니다, 컨베이어 벨트는 스위스의 habasit 회사의 제품을 채택합니다, 나머지는 zecheng 회사에 의해 디자인되고 제조됩니다.
3.9 전기 통제 시스템: 전기 통제 시스템: , PLC, 터치스크린, 전기 통제 장 및 낮 전압 전자 제품, 등, PLC, 등을 포함하여, 일본의 omron 제품을 채택하기 위하여 고정되는, 1개는 터치스크린 kunlun tongtai를 채택합니다.
4. 체계의 신뢰성
4.1 계획을 디자인할 때, 체계의 신뢰성은 주로 고려됩니다: 반대로 방해, 체계 경보, 안전보안 및 체계 사슬 보호, 등;
4.2 최대한, 추려낸 믿을 수 있는 성분: 모터를 위한 압축 공기를 넣은 성분, yamanshe, 감지기를 위한 OMRON, PLC를 위한 OMRON 또는 미츠비시를 위한 SMC;
체계를 지키는 4.3 엄격한 디자인, 집합 및 벌레잡기 절차는 완벽합니다 믿을 수 있습니다;
5. 다른 필요조건
5.1 전력 공급: 3 단계 380V, 60Hz의 제 4 단계 배경;
5.2 압축공기: 0.5mpa의 공기의 압력 동요 ± 10%.
장비의 5.3 전반적인 차원: 3000*1000*1800 (길이 * 폭 * 고도)
협력 투입
1. 새로운 장비 약속
우리의 회사는 고객에게 제공된 상품이 아주 새롭고, 완전한 사용되지 않는 장비이다는 것을 보장합니다.
2. 기밀성 투입
우리의 회사는 어떤 당도, 다른 당의 관련 그림, 기술 정보, 사업 정보와 다른 사업 비밀 및 기술적인 비밀의 서면 허가 없이 어떤 식으로든 제3자에 새면 안된다고 약속합니다.
3. 판매 후 서비스 투입
(1) 장비의 선적의 날짜에서 2 달, 당 B는 1 년 안에 적시와 자유로운 보장에 있는 비인간적인 결함에 책임 있습니다 (장비가 잘못되 때, 판매 후 서비스 직원은 통보를 받기 후에 2 시간 안에 반응할 것입니다. 상황에 따르면, 인원은 48 시간 안에 제자리에 있어야 합니다. 아니 60 이후 시간, 생산의 계속성을 구매자 에의한 지키기 위하여;
(2) 장비 후에 문제가 있는 경우에 보증 기간을, 2개의 정당 교통하고 취급합니다 그것을 통과했습니다. 필요하다면, 판매 후 인원은 그것을 고치기 위하여 보내지고, 비용만 위탁될 것입니다. Zh
(3) 2개의 정당에 의해 계약 및 기술적인 계약에서 규정된 보증 기간 도중, 회사는 우리의 제품의 정상적인 사용 도중 인간적인 손상에 기인하지 않는 질 문제를 보장을 제공할 것입니다.
