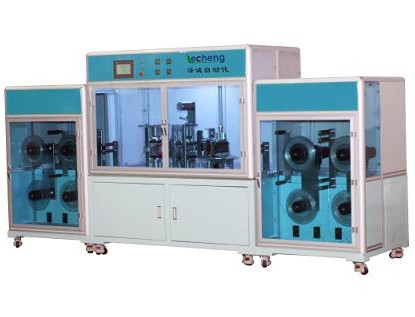

기계를 형성하는 고용량 리튬 이온 건전지 일관 작업 폴란드 귀
장비는 뒤에 오는 과정을 포함하여 가동 가능한 포장 건전지 극지 귀의 형성을 위해, 주로 사용될 수 있습니다:
풀기 - dedusting - 예열 - 위 고무 (2개의 층을 낮춰거든) - 뜨거운 누르기 - 고무 절단 - 이차 뜨거운 누르기 - 몰기 - 절단 - (판 절단) - 감기 - (수집 상자로 판 제품).
제품 성능:
1.1는 족답 모터에 의해 기계 몰고 사용자 기계 공용영역에 의해 통제됩니다. 운영하는 것은 쉽 단지 1명의 사람만 필요로 합니다.
1.2 고능률, 10-15(2mm) 백만개 조각의 최대 매일 생산;
가이드 롤러와 먹이기 판을 대체하는, 조정가능한 다른 길이, 폭 조정 필요 넓은 생산 한계에 적용 가능한 1.3.
1.4는 장치 완전한 기능, 판 유형 극 귀, 원판 유형 극 귀, 영화가 감싸일 수 있는 애완 동물에 적용 가능한, 고립 종이로 닫혀 입니다.
2. 들어오는 물자의 명세
| W | H | 코일 들어오는 물자의 안 직경 | 코일 들어오는 물자의 외부 직경 | |
| 단위: mm | ||||
| 극지 귀 (알루미늄 테이프, 니켈 테이프) | 1.5-30 | 0.05-0.2 | 100 | 최대: 400 |
| 아주 귀 접착제 | 3-10 | 0.03-0.12 | 3" (76) | 최대: 300 |
3. 기술적인 모수
|
기계 명세 프로젝트 |
모수 | 주 | |
| 1 | 극 귀 폭의 전체적인 줄 | 100-130 mm |
고객 레이저 니켈 폭에 따르면
|
| 2 | 벨트 폭 | 3-6mm | |
| 3 | 지팡이 접착제 양 | 기사 10에 30 | 극지 귀의 폭에 따라서 |
| 4 | 수용량 | 10-150000 (2개 mm) |
에 따르면 폭과 뜨거운 누르기 시간 (20 시간)
|
| 5 | 판 절단 정밀도 | 0.5 이하 mm | |
| 6 | 절단과 정밀도 | 0.3 이하 mm | |
| 7 | 일치 정확도를 끈으로 엮으십시오 | 0.1 이하 mm | |
| 8 | 방법을 받기 | 커트 또는 권선 | |
| 9 | 온도를 뜨겁 누르기 | 20-200 ℃는 조정가능합니다 | |
| 10 | 온도 조종 정확도 | +/- 1개의 ℃ | |
| 11 | 장비 크기 (mm) | 3500*1200*1700 | |
| 12 | 장비 힘 | 4KW | |
| 13 | 애완 동물 영화 폭 | 100-130mm | 선택 |
| 14 | 결산 종이 | 4-10mm | 선택 |
4. 구조상 기능
장비는 뒤에 오는 체계를 포함합니다:
4.1 풀기 체계: ac 모터는 자전하고, 권선은 반전에서 코일 긴장을 유지하기 위하여 자전하도록 먹이는 판을 몹니다. 4.2 전환 롤러 체계: 첫번째 뜨거운 누를 것이 금관 악기 물자를 채택하기 전에 정밀도 낮 마찰 방위, 열심히 산화한 알루미늄 합금 전환 롤러를, 전환 롤러, 대체합니다 알루미늄 벨트 및 니켈 벨트의 다른 명세에 따라 전환 롤러를 채택하십시오.
체계를 누르는 4.3 1 차적인 열: omron 정밀도 온도 조절기는 난방 판의 온도를 통제하기 위하여 이용되고, 실린더는 위와 더 낮은 누르는 극지 귀 접착제를 점점 뜨거워지기 위하여 판을 몹니다.
4.4 극 러그 접착성 먹이는 체계: 정밀도 족답 모터에 의해 몰아, 극 러그 접착제 먹이는 것은 공 나사에 의해 몹니다.
4.5 이차 열 누르는 체계: omron 정밀도 온도 조절기는 난방 판의 온도를 통제하기 위하여 이용되고, 실린더는 위와 더 낮은 누르는 극지 귀 접착제를 점점 뜨거워지기 위하여 판을 몹니다.
4.6 드라이브 시스템: 정밀도 족답 모터에 의해 몰아, 고무 목록은 열 접합 후에 극 귀의 길이를 몰기 위하여 자전합니다.
4.7 자르는 체계: 고정 길이 절단 실린더는 절단 극 귀를 차단하기 위하여 칼을 몰고, 절단 칼은 장수를 보냅니다. 반복 가능에게 갈기.
4.8 자르는 체계: 회전하는 잎은 극 귀 접착제를 자르기 위하여 사용되고, 롤러는 극 귀를 앞으로 몹니다.
4.8 요금 방식: ac 모터는 자전하고, 알루미늄 합금 먹이는 권선은 반전에서 코일 긴장을 유지하기 위하여 자전하도록 먹이는 판을 몹니다.
4.9 구조 체계: 정연한 용접 구조, 확고하고 및 믿을 수 있는, 지상 굽기 페인트, 고객에 따라 주문을 받아서 만들어진 색깔은 필요로 합니다. 기질은 25mm 두꺼운 강철 플레이트로 만들고 그것의 표면은 전기도금을 합니다.
4.10 통제 시스템: omron PLC 통제, 자동화의 고차.
4.112 운영 체계: kunlun tongtai 터치스크린을, 공용영역 명확합니다, 직관 적이고 아름답습니다 채택하거든, 자료는 놓일 수 있습니다.
4.123 시스템 구성:
| 일련 번호 | 의 이름 | 원래 장소 |
| 1 | 관제사 | omron |
| 2 | 입력/출력 연장 | omron |
| 3 | 커뮤니케이션 단위 | omron |
| 4 | 터치스크린 | ty Kunlun 통행 |
| 5 | 보온장치 | omron |
| 6 | I/F 변환 단위 | Rhett 사이버 |
| 7 | 압축 공기를 넣은 성분 | CHELIC 及 CKD |
| 8 | 선형 가이드 | HIWIN |
| 9 | 공 나사 | HIWIN |
| 10 | 광전자적인 감지기 | SUNX |
| 11 | 댄서 모터 | 통제 R |
| 12 | 삼상 모터 |
5. 제품 사용 환경
압축공기: 0.4 ~ 0.6mpa (4-6kgf/cm2는), 압축공기의 각 조각의 흐름율 10L/분, 이용 비율입니다 50%입니다
주위 온도: 20 ~ 35℃
상대 습도: 5 ~ 55% HR
전원: AC220V의 단 하나 단계; 전압 동요는 ±10% 보다 적은입니다; 전력 공급: 3KVA
6. 장비의 개요 도표
1. 새로운 장비 약속
우리의 회사는 고객에게 제공된 상품이 아주 새롭고, 완전한 사용되지 않는 장비이다는 것을 보장합니다.
2. 기밀성 투입
우리의 회사는 어떤 당도, 다른 당의 관련 그림, 기술 정보, 사업 정보와 다른 사업 비밀 및 기술적인 비밀의 서면 허가 없이 어떤 식으로든 제3자에 새면 안된다고 약속합니다.
3. 판매 후 서비스 투입
(1) 장비의 선적의 날짜에서 2 달, 당 B는 1 년 안에 적시와 자유로운 보장에 있는 비인간적인 결함에 책임 있습니다 (장비가 잘못되 때, 판매 후 서비스 직원은 통보를 받기 후에 2 시간 안에 반응할 것입니다. 상황에 따르면, 인원은 48 시간 안에 제자리에 있어야 합니다. 아니 60 이후 시간, 생산의 계속성을 구매자 에의한 지키기 위하여;
(2) 장비 후에 문제가 있는 경우에 보증 기간을, 2개의 정당 교통하고 취급합니다 그것을 통과했습니다. 필요하다면, 판매 후 인원은 그것을 고치기 위하여 보내지고, 비용만 위탁될 것입니다. Zh
(3) 2개의 정당에 의해 계약 및 기술적인 계약에서 규정된 보증 기간 도중, 회사는 우리의 제품의 정상적인 사용 도중 인간적인 손상에 기인하지 않는 질 문제를 보장을 제공할 것입니다.
