철 니켈 건전지 생산 설비 자동적인 구부리는 용접 기계

철 니켈 건전지 생산 설비 자동적인 구부리는 용접 기계

1. 판 구부리는 지류를 위한 기술 필요 조건

1.1. 장비는 극 그룹의 용접 장비에 연결되고, 판이 구부려진 후에 극 그룹의 용접의 앞에 판 및 판의 구부리, 및 판을 깨닫는 것은 용접 장비에 자동적으로 보내지다, 극 그룹 및 볼록한 점의 용접 장비를 가진 그것의 용접 속도 그리고 장비 통제 경기는 손상을 입히지 않을 것입니다. 장비에는 자동화, 안정되어 있고는 및 믿을 수 있는 가동의 고차가 있고, 24 시간 지속적인 생산의 요구에 응할 수 있습니다.

1.2. 작업 흐름: 당신 가지고 갈 때까지, 3 역을 먹이는 인공적인 있던 판 먹이는 역 (, 판의 다른 무게를 둬) 및 모터 드라이브는 지정된 위치까지 나사 판의 첫번째 역이고 먹이는 조작자 실린더는 전자석, 판 상승 - 가이드에 먹이는 조작자 실린더 패드 -를 판, 기계장치를 강요 판에 실린더 형 성분에 전하고는 및 두어서 가이드 레일에 가을에 흡수하기 위하여 - 판 좋은 판을 구부리는 기계장치 전에 구부리는 강화한 판 조차 아래로 발사해 죽어, 동시에 형에 있는 판에서 반복에 형 성분에 첫번째 역의 밑에 판의 조각을 밖으로 가지고 가기 위하여 조작자를 먹이 당신이 손가락으로 튀김 역 손가락으로 튀김 실린더에 있는 판에 제 3의 역에게 판의 고정되는 수를 동시에 얻을 때까지, 이동할 수 있는 성분을 도금하기 위하여 당신이 두번째 역에게 제 3의 역에 있는 고정되는 번호판과 먹일 조작자를 돌 90 도를 차례로 튀길 판, 용접에 판 먹일 성분 - 주기를 형에 있는 판에서 반복에 형 성분에 판을 밖으로 가지고 갈 얻을 때까지, 형에 있는 판에서 반복에 형 성분에 판을 밖으로 가지고 가는 두번째 위치에 있는 첫번째 역 고정되는 번호판과 먹이기 조작자.

1.3. 제품 모형과 명세: (단위: mm)

1.4. 효율성: 12PPM.

1.5. 믿을 수 있는 장비, 낮은 정비 비율, 편리한 정비 및 내구성. 전기 제품, 스위치, 먼지 방지용 커버로 갖춰지는 소켓.

1.6. 수동으로 먹이는 수준에 판을 두십시오. 다른 무게의 판을 가진 3개의 적재 역이 있습니다. 먹이는 가로장 사이 거리는 조정가능합니다.

1.7. 과중한 짐의 밑에 분말 수집을 위한 수집 탱크가 있습니다.

1.8. 운영 표면은 쉬운 가동을 위한 반점 용접공에 가깝습니다.

1.9. 구부리기를 위해 사용된 가스 액체 승압기 실린더의 압력은: 1T.

1.10. 분리되는 단추는 패드의 수동 조작을 위해 편리한 반점 용접공과의 공용영역에 놓입니다.

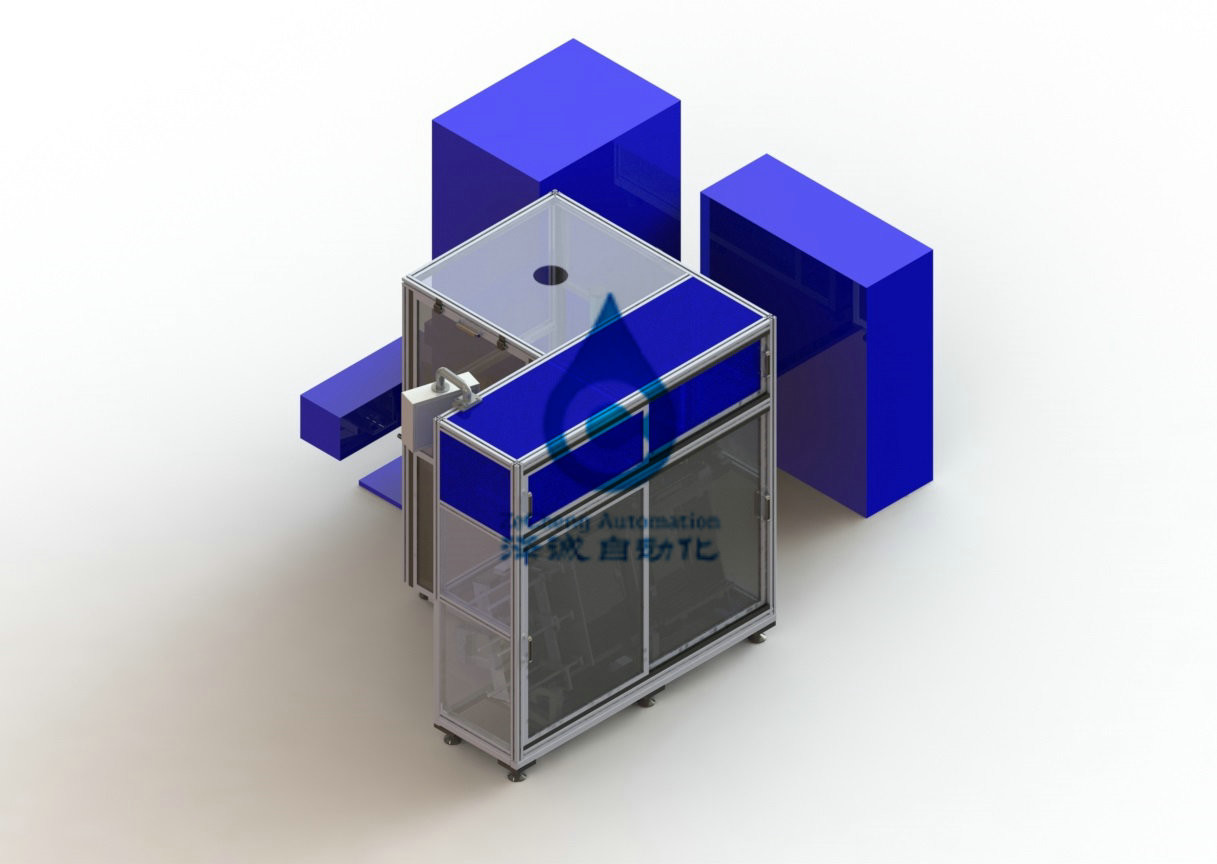

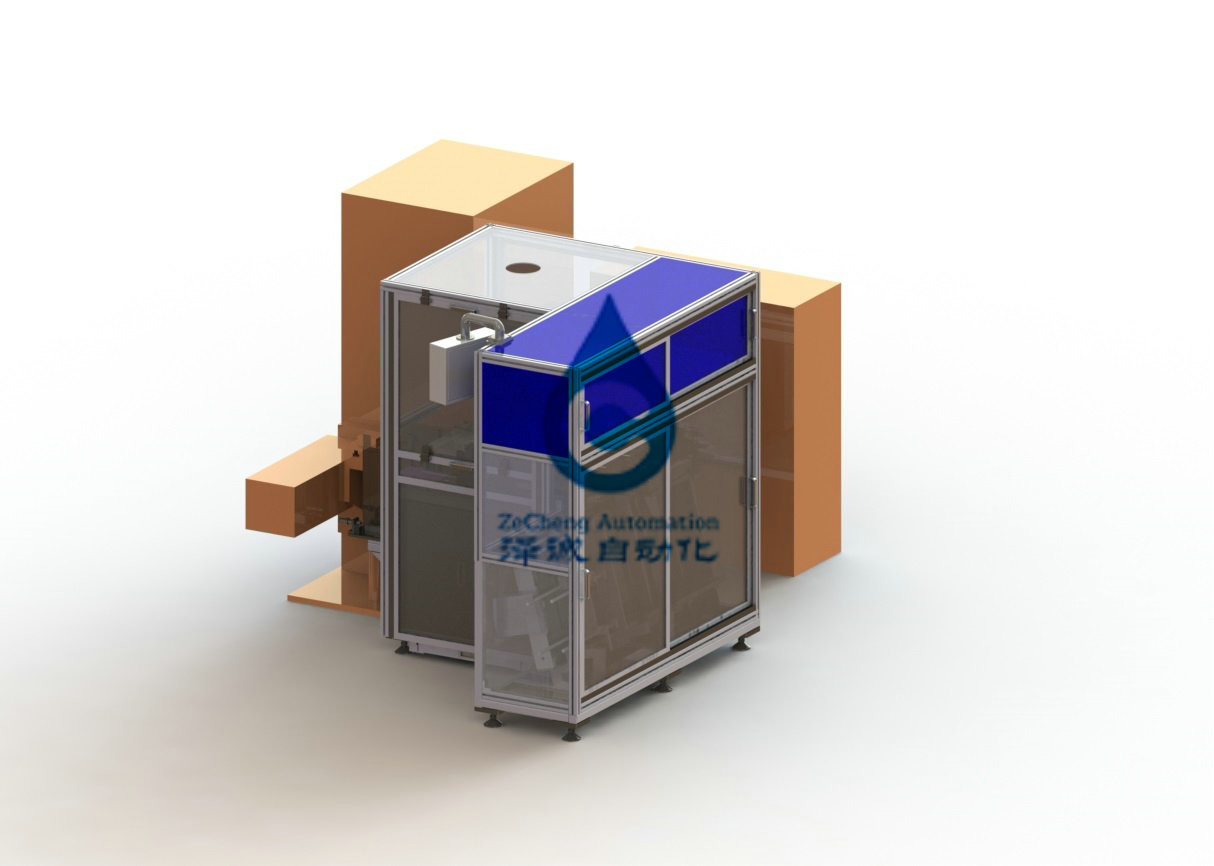

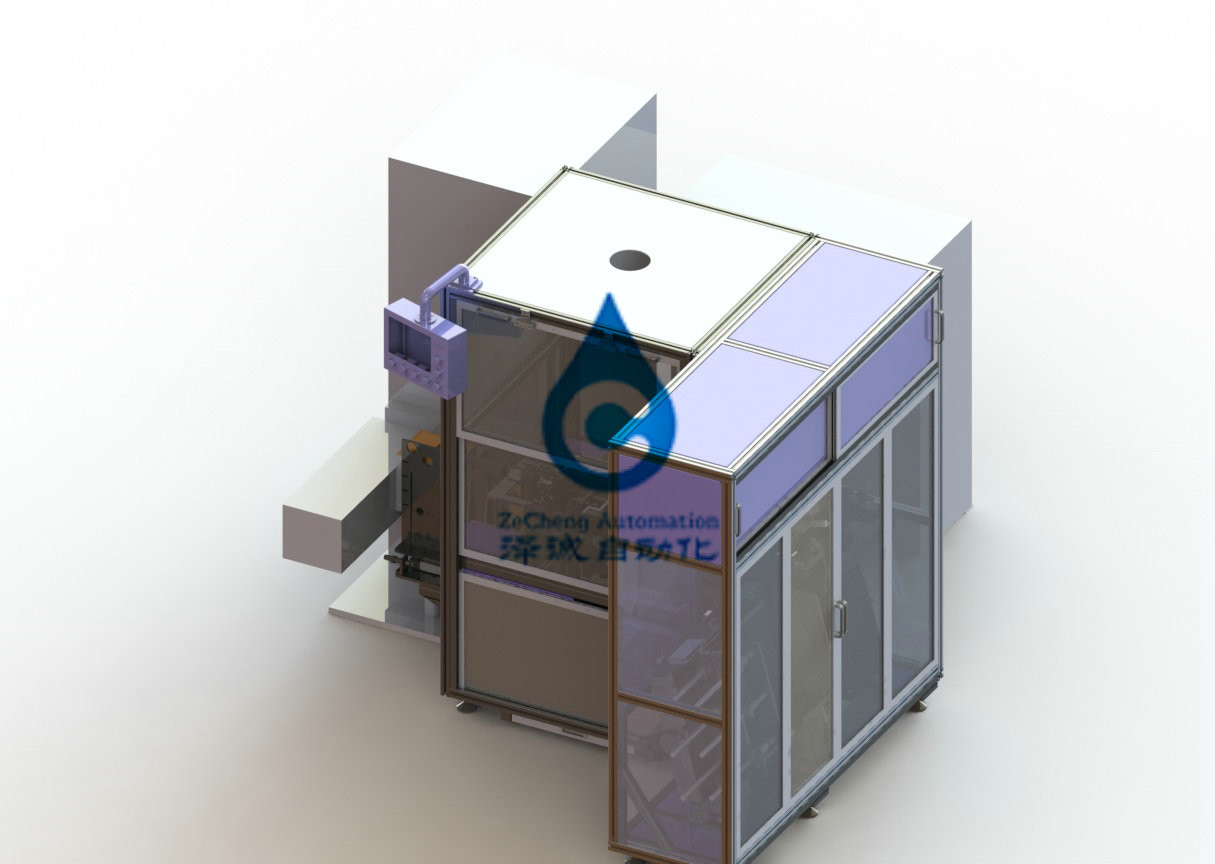

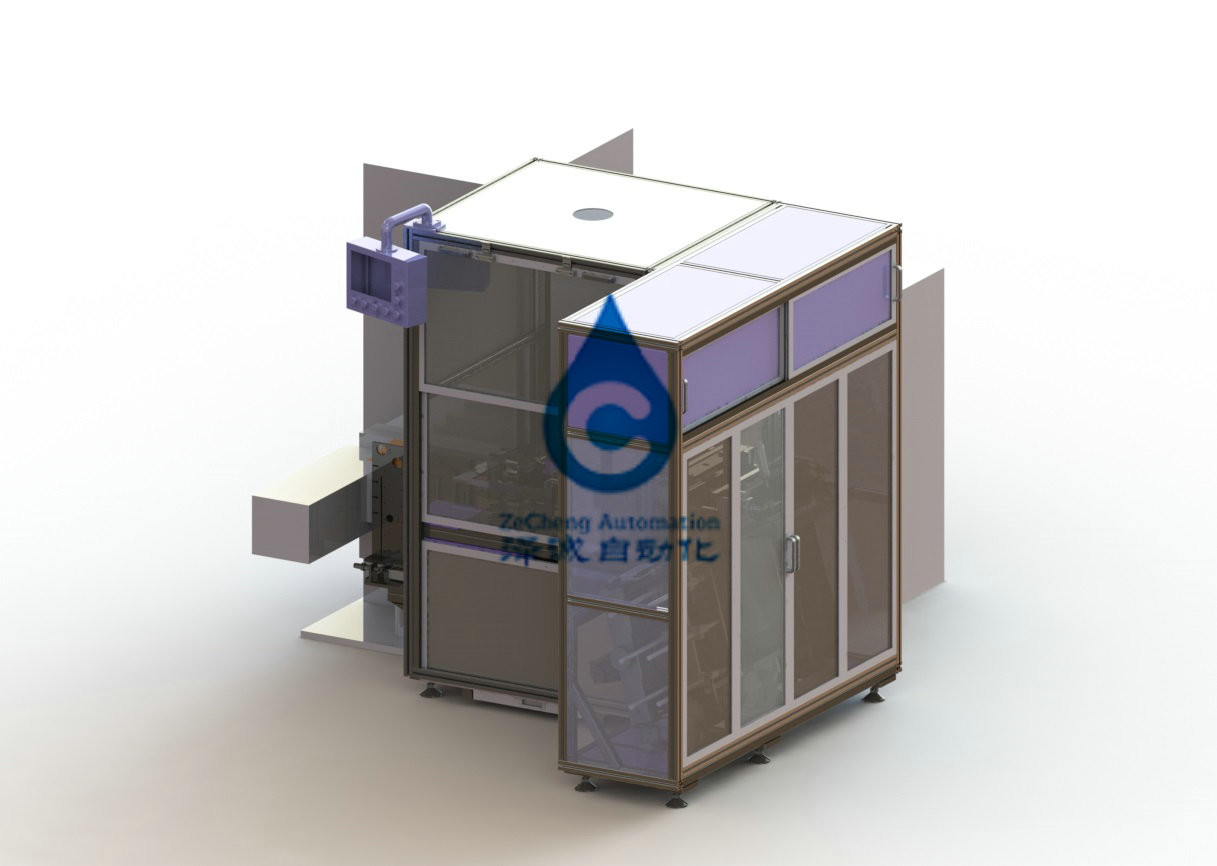

1.11.Generalequipmendawing

2. 판 구부리는 지류의 기계 묘사를 완료하십시오

2.1. 판 구부리는 지류 장비의 주요 콤포넌트의 테이블

2.2. 장비의 기술적인 모수

2.3. 주요 장비 성분

2.3.1. 구조 체계: , 페인트의 표면은 40x40x3 사각 용접에 의해 만들어, 장비 외관의 주요 색깔 gsb05-1426-2001입니다

파란 색깔이 8 PB07에 의하여 (철) 점화합니다. 기질은 25mm 강철 플레이트로 전기도금을 합니다, 전반적인 외관은 아름답 구조는 안정되어 있습니다.

2.3.2. 덮개 체계: 40*40 사각 알루미늄 단면도에 의하여, 문 판 플렉시 유리는 저장 cabine의 위 미닫이 문 그리고 좌우에 미닫이 문 방법 왔다갔다 유리제 명확합니다, 사용, 입니다

2.3.3. 먹이는 체계: 다른 무게의 판을 가진 3개의 역이 있습니다. 첫번째 역에서 과학 기술 필요조건에 따르면 제 3의 역이 완전한 판 용접을 가지고 간 후에 터치스크린에 3개 점이 각 워크스테이션 먹이는 총계를 놓을 때, 원칙상 물자를 가지고 가는 것을 시작되고, 첫번째 역 체제를 가지고 가고 그 후에 두번째 위치를, 수의 가져오고 두번째 위치에게 고정되는 총계를 그 후에 이렇게 가지고 갑니다 제 3의 역을, 주기 가지고 갑니다. 언제나 판은 모터 나사에 의해, 몰아 날라집니다, 잔여 판은 위치에 상승하고, 역에 아무 물자도 없을 때 경보 장치가 있습니다. 각 역을 위한 판의 수는 따로따로 놓일 수 있습니다.

2.3.4. 먹이는 조작자 체계: 그것은 3개의 역에 물자를 줍기 위하여 움직이는 것은 자유롭습니다. X 방향에 있는 운동은 모터에 의하여 지도 나사에 의해 주로 몰고, Y 방향에 있는 운동은 2개의 실린더에 의해 완료됩니다.

2.3.5. 먹이는 체계: 반전 성분까지 각 역에 궤도에 판을 보내기에 책임있는, 궤도 조정 성분 및 급식 체크 성분으로 주로 구성해. 궤도 조정은 궤도의 폭을 조정하기 위하여 이용됩니다.

2.3.6. 구부리는 형 체계: 판이 형 역에 밀릴 때, 판은 극 러그 포지셔닝 실린더에 의해 놓입니다, 가스 액체 승압기 실린더는 90 도로 극 러그를 접히기 위하여 낮추고, 가스 액체 승압기 실린더의 압력은 1T입니다.

2.3.7 비우는 손가락으로 튀김 체계: 수평한 판을 90도 튀기고, 자석에 의하여 손가락으로 튀김 판에 판을 빨고, 손가락으로 튀김 실린더 손가락으로 튀김에 의하여 손가락으로 튀김 판을 그것 90도 미십시오.

2.3.8. 강요 체계를 도금하십시오: 판이 튀겨진 후에, 판은 판 강요 체계에 의해 비우는 손가락으로 튀김 체계의 받침판에 밀립니다. 주로 구성한 ofpushingknifeand 실린더입니다.

2.3.9. 물자 운반 체계: 손가락으로 튀김을 비우는 받침판의 반대 편에 움직이기의 밑에 전자석 받침판 물자 운반 체계와 더불어 체계를, 미는 판을 밀지 않는 것은 판 간격을 위해 다만 바르게, 체계를 전하는 판 물자를 흡수하기 위하여 판을, 전자석 전기 과거에 미도록 틈이 생기고, 체계를 미는 판 사이에서, 용접 역에 그 후에 그것을 보냅니다.

2.3.10. 통제 시스템: 기계는 전기 패널, 누설 스위치, dc 안정성 전력 공급 및 다른 전력 회로 성분, 통제 PLC의 솔레노이드 벨브 제어 장치 등 장비됩니다. 그리고 연결관과 끝 테이블을 사용하는 외부 연결. PLC는 omron를 채택합니다. 다른 장비 사이 케이블 그리고 공기 도관은 아래에 타전하고 배관됩니다. 전체 통제 시스템, 스위치, 마개, 소켓 사용 먼지 처리, 전기 단락을 방지하기 위하여.

2.4. 에너지 매체

2.4.1에 대하여. 전력 공급

2.4.1.1. 전압 AC380V의 단일 위상, 빈도 50HZ; 전압 동요는 ±10% 보다 적은입니다.

2.4.2 공기

2.4.2.1. 압력 0.4 ~ 0.6mpa의 청결한 건조한 압축공기.

2.4.2.2. 교통 30 l /분.

협력 투입

1. 새로운 장비 약속

우리의 회사는 고객에게 제공된 상품이 아주 새롭고, 완전한 사용되지 않는 장비이다는 것을 보장합니다.

2. 기밀성 투입

우리의 회사는 어떤 당도, 다른 당의 관련 그림, 기술 정보, 사업 정보와 다른 사업 비밀 및 기술적인 비밀의 서면 허가 없이 어떤 식으로든 제3자에 새면 안된다고 약속합니다.

3. 판매 후 서비스 투입

(1) 장비의 선적의 날짜에서 2 달, 당 B는 1 년 안에 적시와 자유로운 보장에 있는 비인간적인 결함에 책임 있습니다 (장비가 잘못되 때, 판매 후 서비스 직원은 통보를 받기 후에 2 시간 안에 반응할 것입니다. 상황에 따르면, 인원은 48 시간 안에 제자리에 있어야 합니다. 아니 60 이후 시간, 생산의 계속성을 구매자 에의한 지키기 위하여;

(2) 장비 후에 문제가 있는 경우에 보증 기간을, 2개의 정당 교통하고 취급합니다 그것을 통과했습니다. 필요하다면, 판매 후 인원은 그것을 고치기 위하여 보내지고, 비용만 위탁될 것입니다. Zh

(3) 2개의 정당에 의해 계약 및 기술적인 계약에서 규정된 보증 기간 도중, 회사는 우리의 제품의 정상적인 사용 도중 인간적인 손상에 기인하지 않는 질 문제를 보장을 제공할 것입니다.
