기계를 견장을 다는 터치스크린 리튬 이온 건전지 생산 라인 전기 세포
1. 기계를 견장을 다는 건전지
장치는 전기 세포의 평평하게 하기 후에 접착 테이프로 동시에 입힐 4개의 또는 몇몇 전기 세포를 위해 적당한 전기 세포의 박판 후에 접착 테이프 과정을 위해 디자인됩니다.
2. 구상 필요조건
2.1. 건전지는 두번 묶입니다.
2.2. 테이프 감싸기 후에 거품 및 주름이 없습니다.
2.3. 접착 테이프 위치 오차: ±1mm;
2.4는 감기 장소를 끈으로 엮습니다: 코일 핵심의 전반적인 옆 오버랩은 ≥5mm입니다.
2.5. 세포 크기를 위해 적당한: 세포: , 넓은 100mm 긴, 170mm 두꺼운 10mm; 테이프: , 긴, 50m 안 직경 76mm 넓은의 30mm 외부 직경 150mm의 간격 0.05mm.
2.5.1. 장비의 주요 콤포넌트
| 일련 번호 | 체계 구성 |
Thesystem 윤곽 |
상표 또는 처리 |
수의 |
| 1 | 선반 성분 | 1 세트의 | ||
| 용접된 해골 건축 | 래커 굽는 | 1 | ||
| 기본 판 | 강철 조각의 검게 하기 인산 처리 | 1 | ||
| 2 | 고무 성분을 찌르십시오 | 1 세트의 | ||
| 모터 | 통제 R | 8 | ||
| 실린더 | SMC | 2 | ||
| 선형 가이드 | 은 | 1 | ||
| 결합 | 강철 조각의 검게 하기 인산 처리 | 1 | ||
| 플랜지가 붙은 선형 방위 | 2 | |||
| 3 | 통제 시스템 | 1 세트의 | ||
| PLC | omron | 1 | ||
| 터치스크린 | Kunlun 국가 | 1 |
2.5.2. 장비 기술적인 모수
|
명세 프로젝트 |
ZBCA05A-00 | |
| 기술적인 모수 | 효율성 (PPM) | 5 |
| 압축공기 체계 | 당 a에 의해 제공되는 공기 근원 | |
| 총 힘 (kw) | 3 | |
| 정상적인 작동 힘 (kw) | 2 | |

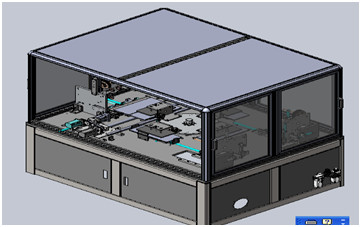

2.5.3. 장치 단면도 view2.5.4. 주요 장비 부속의 묘사

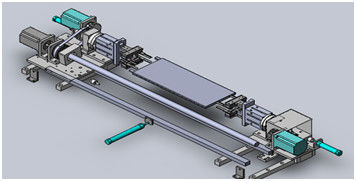

2.5.4.1 공정 설명: 숫자에서 보이는 것처럼의 밑에, 후에 인공 테이프, 모터 교체 각, 건전지에 압력 롤러를 차단한 절단 칼이 건전지에 접착성 합동을 끝낸 후에, 겹쳐 쌓인 경우 6개의 건전지 있는, 실린더 강요 건전지 바퀴 평평하게 할 것입니다 빈 위치 1, 로 각각을에 4개의 역 지팡이 증권 시세 표시기로 건전지를 건전지, 양측에, 후에 자전하고 90°의 죄는 손가락 건전지의 양쪽에서 사는 지팡이 테이프 위치의 한가운데에 건전지를, 건전지에 테이프에 테이프의 사무실에 복종되고, 자전 기계, 건전지에 탈취하는 테이프의 회전하는 각에 의하여 놓습니다 일하십시오. 턴테이블을 90°에 의하여 바닥에 역을 감싸는 접착 테이프에 자전하고, 그 후에 좌우 포장 기계장치를 앞으로 이동하십시오. 접착 테이프를 세포의 바닥에 찌르고, 위와 낮은 테이프를 찌르기 위하여 위와 더 낮은 기계장치를 이동하십시오. 90°가 턴테이블에 의하여 자전합니다.
2.5.4.2. 기계장치를 죄는 건전지 포지셔닝: 90°가 턴테이블에 의하여 자전할 때, 기계장치를 죄는 건전지의 CAM 추종자는 잡아당기기 판의 카드에 들어갑니다
강저에서는, 건전지가 안으로 있을 때마다, 실린더는 책임에 건전지가 안으로 있을 때 옆 특정 위치를 만들기 위하여 판을, 실린더 밉니다 옆 판을 당깁니다
핵심 줄맞춤.
2.5.4.3. 중앙에 있는 접착 테이프 기계장치: 손가락 실린더를 죄어서 전기 세포를 죄십시오, 테이프는 전기 세포에 붙어 있고, 모터는 자전합니다.
전기 세포의 주위에 고무 벨트를 감싸십시오, 고무 벨트 절단기는 고무 벨트, 모터 회전을 세트 각 다시 차단하고, 갑피 압박 목록은 전기 cell.2.5.4.4에 꼬리 접착제를 찌릅니다. 통제 시스템: 기계는 독립적인 전기 널로, 누설 스위치, dc 안정성 전력 공급 및 다른 전력 회로 성분, 통제 PLC, 릴레이, 모터 제어 장치, 등 갖춰집니다. 그리고 연결관과 끝 테이블을 사용하는 외부 연결. PLC는 OMRON를 사용합니다. 고압선의 천장은 부분적으로 관통됩니다. 다른 장비 사이 케이블 그리고 공기 도관은 아래에 타전하고 배관됩니다.
1. 새로운 장비 약속
우리의 회사는 고객에게 제공된 상품이 아주 새롭고, 완전한 사용되지 않는 장비이다는 것을 보장합니다.
2. 기밀성 투입
우리의 회사는 어떤 당도, 다른 당의 관련 그림, 기술 정보, 사업 정보와 다른 사업 비밀 및 기술적인 비밀의 서면 허가 없이 어떤 식으로든 제3자에 새면 안된다고 약속합니다.
3. 판매 후 서비스 투입
(1) 장비의 선적의 날짜에서 2 달, 당 B는 1 년 안에 적시와 자유로운 보장에 있는 비인간적인 결함에 책임 있습니다 (장비가 잘못되 때, 판매 후 서비스 직원은 통보를 받기 후에 2 시간 안에 반응할 것입니다. 상황에 따르면, 인원은 48 시간 안에 제자리에 있어야 합니다. 아니 60 이후 시간, 생산의 계속성을 구매자 에의한 지키기 위하여;
(2) 장비 후에 문제가 있는 경우에 보증 기간을, 2개의 정당 교통하고 취급합니다 그것을 통과했습니다. 필요하다면, 판매 후 인원은 그것을 고치기 위하여 보내지고, 비용만 위탁될 것입니다. Zh
(3) 2개의 정당에 의해 계약 및 기술적인 계약에서 규정된 보증 기간 도중, 회사는 우리의 제품의 정상적인 사용 도중 인간적인 손상에 기인하지 않는 질 문제를 보장을 제공할 것입니다.
