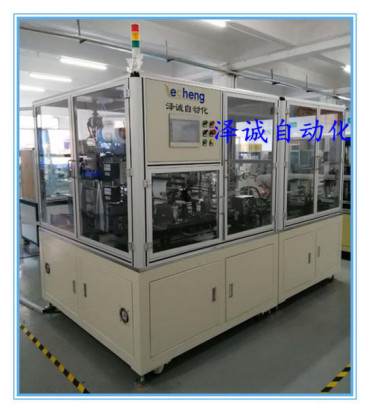

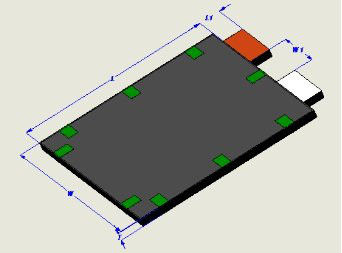

리튬 이온 배터리 생산 라인 완전 자동 라미네이팅 기계
1. 장비 프로필:
1.1 장치 기능 및 원리 소개:
이 장비는 전원 배터리의 자동 라미네이션 프로세스를 완료하며 주요 기능에는 폴 시트 공급, 라미네이션, 테일 코일, 접착제 및 블랭킹이 있습니다.다이어프램 능동 풀기, 전환 롤러를 통해 수직 장력 메커니즘을 메인 라미네이팅 테이블로.메인 라미네이션 테이블은 다이어프램을 앞뒤로 움직여 Z 자 모양으로 접고 기둥을 배치합니다.포지티브 및 네거티브 폴 필름 상자에서 포지티브 및 네거티브 매니퓰레이터는 2차 포지셔닝 플랫폼 포지셔닝을 통해 폴 필름을 꺼내 메인 라미네이션 플랫폼에 정확하게 쌓습니다.세트 수만큼 쌓은 후 라미네이팅, 자동 테일 코일, 에지 백 U 테이프를 중지하고 자동으로 배출 플랫폼까지 내려갑니다.
2. 장비 기능 및 기술 파라미터
|
기계 사양 프로젝트 |
ZCCE04A-01 | |||
| 적층 속도(S/칩) | 1.2초/개 | |||
| 폴과 다이어프램 간의 정렬 정확도 | 중심 편차 ≤±0.5mm(세로) | |||
| 다이어프램 대 다이어프램 정렬 정확도 | 끝 정렬 편차는 ±0.3mm 미만입니다. | |||
| 단일 칩 정렬 정확도 | + / - 0.3mm | |||
| 극의 전체 정렬 정확도 | + / - 0.5mm | |||
| 단일 셀의 보조 완료 시간(S) | 단일 랩 테일 권선 시간 ≤5s(감기 시간이 여러 턴에 걸쳐 누적되는 경우) 및 래핑 시간 ≤70s | |||
| 한번 설치된 전극의 작업시간(h) | 0.5 | |||
| 적층 수 | 설정할 수 있습니다 | |||
| 다이어프램 아웃소싱 | 다이어프램 번호 조정 가능 | |||
| 마무리 방법 | 가장자리 랩 U 테이프 | |||
3. 장비 사용 환경
(1) 압축 공기: 0.4 ~ 0.8mpa(4-8kgf/cm2), 유량: 280L/min;
(2) 장비 진공 요구 사항: 진공도: -101kp ~ -50kp, 유량: 8L/S;
(3) 먼지 수집: 파티 b는 장비에 배기 팬이 있어야 하고 먼지 제거 인터페이스를 따로 보관해야 합니다.
(4) 주위 온도: 20 ~ 35℃;
(5) 상대 습도: 5-55% HR;
(6) 환경 청결: 부식성 가스, 액체 또는 폭발성 가스가 현장에 없어야 합니다.
(7) 전원 공급 장치: AC220V, 단상;전압 변동은 ±10% 미만입니다.전원 공급 장치: 6KVA.
