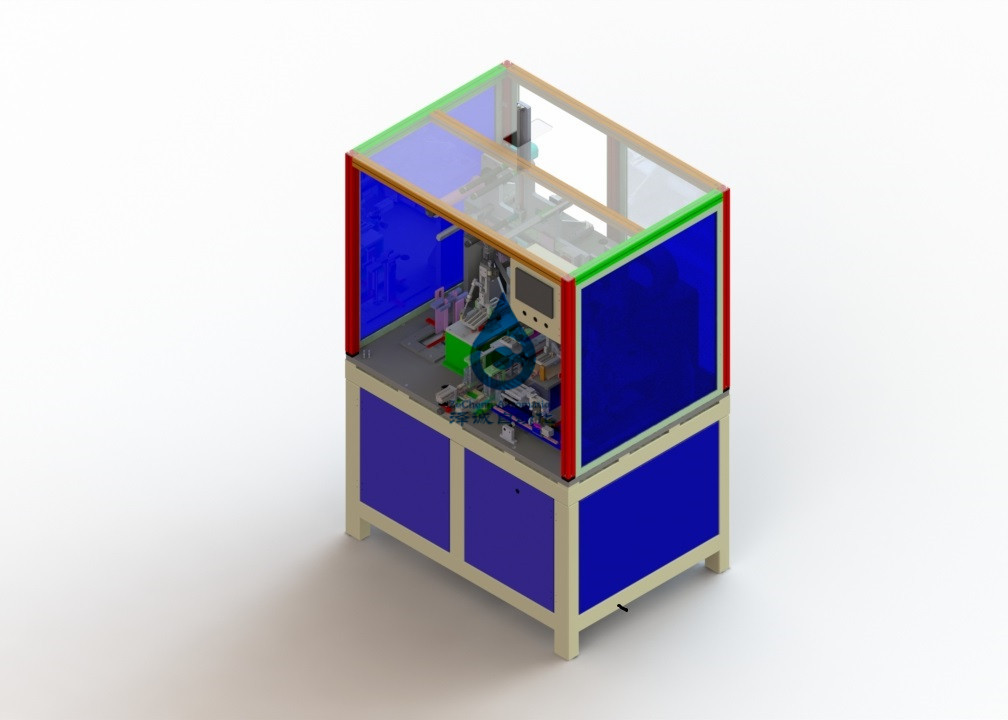

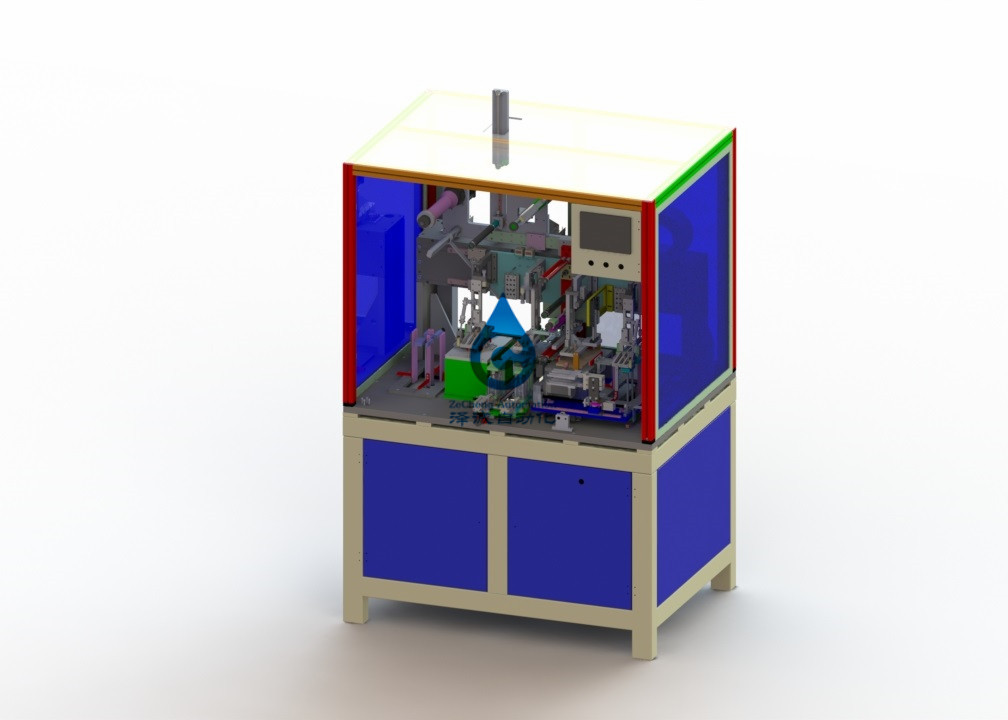

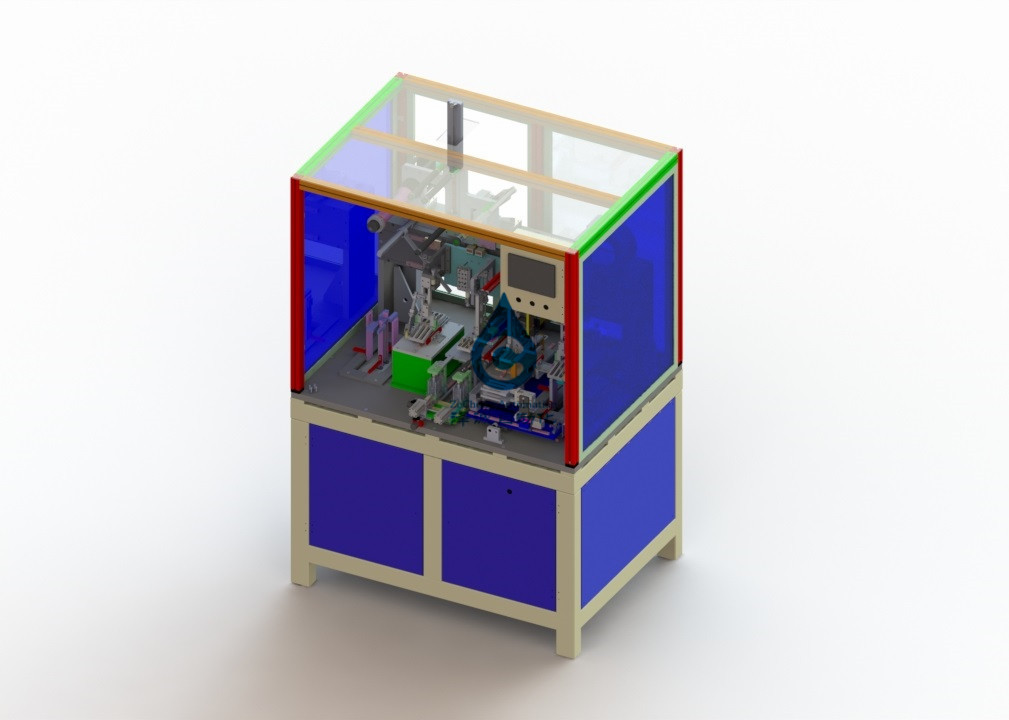

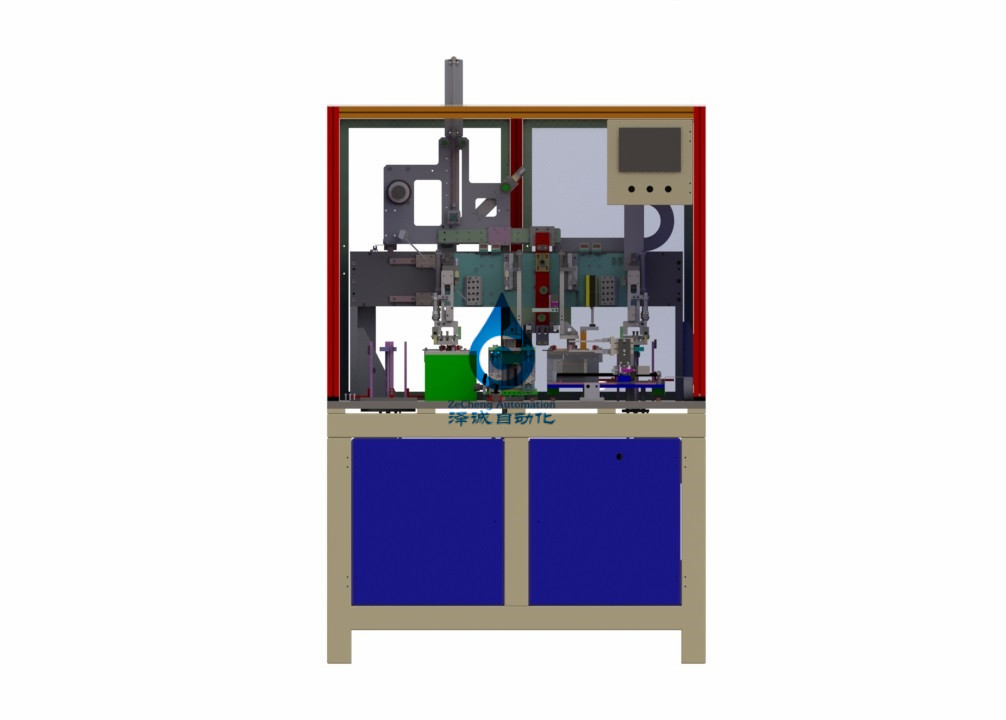

리듐 인산철 베터리 셀을 위한 100AH 전력 자동 라미네이션 기계
100AH 전력 리듐 인산철 베터리 셀 반자동 적층기
1. 프로필
이 장비는 주로 전원베터리의 Z-모양이 형성된 적층 공정에 적용할 수 있습니다. 피드 제어는 진동판 일정한 장력을 제어하기 위해 채택되고 이차적 위치설정이 0.5 밀리미터 이내에 엷은 조각 모양 정확도를 보증하기 위해 채택됩니다.유일한 두배 - 위치 캠 엷은 조각 모양 메커니즘, 고속도, 엷은 조각 모양의 입양과 별도의 방식을 입는 것 효과적으로 제품의 비용 성능을 개선합니다.
특수 기능 :
1.1 PID는 진동판 일정한 장력을 제어하는데 사용됩니다
직류 전동기는 정밀급 전위차계로 전해진 자료를 수집한 것을 사용되고 PID 활동이 변동 공정 동안 진동판의 긴장을 제어하는데 사용됩니다.
1.2 고 정밀도
전극 조각의 이차적 위치설정을 통하여, 스택에서 전극 조각의 정확도는 0.5 밀리미터에 도달한다고 보장합니다.
1.3 적층 속도 : 1.2-1.5는 / 초를 잘라냅니다
서보 모터는 라샘플링을 위한 슬라이드 트렉에 좌우로 빨리 이동하기 위해 서커를 운전하는데 사용됩니다.
1.4 낮은 운영비
장비는 엷은 조각 모양과 드레싱의 분리된 방법을 채택합니다. 장치는 엷은 조각 모양만을 합니다. 엷은 조각 모양 뒤에, 셀은 손으로 빠져나가고 셀이 아돌프링을 방지하기 위해 고정됩니다.
2. a를 구성하세요
구성은 아래 보여집니다
|
아니오. |
조직 구성 |
시스템 구성 |
양 |
|
1 |
랙 시스템 |
|
1개 세트 |
|
|
용접된 프레임 스트럭처 |
1 |
|
|
|
기판 (플레이트 도금) |
2 |
|
|
2 |
보조 위치하는 시스템 |
|
4개 세트 |
|
|
공급과 위치결정 메커니즘 |
4 |
|
|
|
SMC 실린더 - |
16 |
|
|
3 |
Bin 학회 |
|
4개 세트 |
|
|
재료 재료 저장함 - 사엥 |
4 |
|
|
4 |
극판 리프팅 메커니즘 |
|
4개 세트 |
|
|
모터 - 야마나시 |
4 |
|
|
|
리니어 가이드 - 상위 은 |
8 |
|
|
|
볼 스크류 - 위 은메달 |
4 |
|
|
5 |
막대기 조종자 |
|
2개 세트 |
|
|
스텝 모터 |
2 |
|
|
|
리니어 가이드 - 상위 은 |
4 |
|
|
|
볼 스크류 - 위 은메달 |
2 |
|
|
6 |
운영 체제 |
|
1개 세트의 |
|
|
터치 스크린 - 쿤룬 통다 |
1 |
|
|
7 |
제어 시스템 |
|
1개 세트의 |
|
|
PLC, 옴론 |
1 |
3. 장비 상술
3.1 적용 가능 대상
1) 지명된 평방 유형 Li (리튬) 이온 이차 전지
2) 재료 : 양전극의 조립됩니다 : Al+ 배터리 소재 음극 : Cu+ 배터리 재료 분리대 : 수지
|
기계 게이지 건 프로젝트 |
ZSC01A |
||
|
재료 상술 |
전극 조각 |
양 길이 / 허용한도 (밀리미터) |
105.5/0.3 |
|
긍정적 폭 / 허용한도 (밀리미터) |
55/0.3 |
||
|
부정적 길이 / 허용한도 (밀리미터) |
107.5/0.3 |
||
|
네거티브 폭 / 허용한도 (밀리미터) |
57/0.3 |
||
|
긍정적 두께 (밀리미터) |
0.120-0.205 |
||
|
부정적 두께 (밀리미터) |
0.090-0.150 |
||
|
진동판 |
폭 (밀리미터) |
109 이상 (3-5) 밀리미터 |
|
|
두께 (m) |
20-40 |
||
|
최대 외경 (밀리미터) |
파이 250 |
||
|
논문 튜브 내경 (밀리미터) |
3" |
||
|
방식을 완성하기 |
매뉴얼 접착 방법 |
||
3) 배터리의 크기
|
모델 |
Ｗ 셀 (밀리미터)의 폭 |
엘세포 길이 (밀리미터) |
H자용기 (밀리미터)의 두께 |
|
ZSC01A |
57 |
107.5 |
5 |
형태 5) 사이즈
|
프로젝트 데이터 |
a |
비 |
Ｃ |
Ｄ |
Ｅ |
|
양극판 |
|
|
|
|
|
|
음극 부분 |
|
|
|
|
|
ZSC01A
3.2 장비의 기술적인 매개 변수
|
기계 시방서 프로젝트 |
ZSC01A |
|
|
기술적인 매개 변수
|
라미네이션 속도 (S/ 엷은 조각 모양) |
1.2-1.5 |
|
플레이트와 진동판 사이의 정렬 정확도 |
0.5 밀리미터보다 적은 (경도인) 중심 편향 |
|
|
진동판 정렬의 정확도 |
종료 통보 일탈은 0.5 밀리미터 이하입니다 |
|
|
단일 조각 정렬 정확도 |
+ / - 0.2 밀리미터 ; |
|
|
전체 플레이트의 정렬 정확도 |
+ / - 0.5 밀리미터 |
|
|
조정할 수 있는 정착물 폭 범위 |
(조정할 수 있는) ±10mm |
|
|
보조 시간 (S) |
15 내지 25 |
|
|
한때 로딩 전극 조각의 작업 시간 (h) |
0.5 |
|
|
라미네이트되 수 |
설정될 수 있습니다 |
|
|
자동 블랭킹 |
컨베이어는 나갑니다 |
|
|
라미네이트된 방식 |
AC 서보 모터 |
|
|
진공 흡착 작용 |
특별한 진공 흡입기 |
|
|
전체 전력 (KW) |
6.3 |
|
|
정상 작동 전력 (KW) |
5 |
|
4.기계적인 상술
4.1 라미네이션 기계
장치는 기압 버퍼링과 봄 버퍼링의 원리를 채택합니다. 배터리 층의 수가 증가한 것처럼, 장치는 점진적으로 가라앉고 적층 위치가 항상 같은 장소에서 유지됩니다. 극판의 표면은 특별히 치료되고 극판과 진동판이 손상되지 않습니다.
4.2 적층 플랫폼 이동 제도
메커니즘은 빨리 이동하기 위해 정확한 볼 스크류를 운전하기 위해 서보 모터를 채택하고 위치 정밀이 믿을 만합니다.
4.3 재료 재료 저장함 성분
고급 품질 알루니늄 합금 소재, 특별 처리 뒤에 있는 표면, 매끄러운 마모 방지, 어떤 웨어와 폐기물. 동시에, 재료 재료 저장함에서 양쪽은 그것이 진공 흡입기에 의해 위로 빨려 들어갈 때 동시에, 저쪽으로 먼지를 빨아 들이고,에게 전극 조각이 한 조각 이상의 현상을 흡수하지 않을 것이라는 것을 보증합니다, 공기와 배큐밍을 붇 그 방법을 채택합니다.
4.4 진공 흡입기 집회
극판이 무너지지 않을 것이라고 특별한 진공 흡입기는 보증하기 위한 중복점에서 극판을 흡착하는데 사용됩니다.재료 재료 저장함으로부터 흡수는 다중극점의 흡착작용을 방지하기 위해 폴딩시킬 수 있습니다.
4.5 극판 자동적 리프팅 시스템
전극 조각은 전극 조각이 항상 동일 높이에 있다는 것을 보증하기 위해 스테핑 모터에 의해 가동된 정확한 리드 스크루에 의해 피곤해서 녹초가 됩니다.
4.6 극판 위치 파악 시스템
캠 기구는 정확하게 극판을 배치하는데 사용됩니다.모델을 바꾼 후, 단지 당신은 한계 블록의 위치를 조정할 필요가 있습니다
4.7 엷은 조각 모양 매니플레이터·시스템
캠 기구는 서커 성분의 4개 세트를 운전하는데 사용되고 엷은 조각 모양과 위치결정 그래스핑이 동시에 실행됩니다.
4.8 운영 체제
그것은 터치 스크린으로 운영될 수 있습니다.그러나, 비상은 멈춥니다, 전원 스위치가 하드 스위치입니다.
4.9 제어판
기계는 독립적으로 전기적인 보드, 내부 누설 스위치, DC 안정 전원 공급기와 다른 전원 회로 부품, PLC와 통제, 중계기, 모터 제어 장치로 설치됩니다.외부와의 연결은 연결기와 단말기 station.PLC에 의하여 만들어질 것이고 전원 케이블의 OMRON.The 상한을 채택하는 것은 퍼포레이티드됩니다. 타장비 사이의 케이블과 통풍관은 하부에 배선되고 배관될 것입니다.
5.에너지 매체
다음과 같은 에너지 매체를 제공하세요
10.1 전원 공급기
1. 0.5s 하에 단일 상 순간 진동에서 전압 AC220V± 10%
2. 주파수 : 50Hz±1Hz
3) 능력 : 5kVA 220V
10.2 공기
1) 압력 0.5mpa 5kGF/Cm2
2. 능력 401/min
10.3 진공
당신의 회사는 진공 공급원 (또는 진공 발생기를 사용하는 장비)를 제공합니다.
6.환경적인 조건
장치는 다음과 같은 환경적인 조건 하에 장애 없이 작동할 수 있습니다.
작동 온도 : 5-35C
저장 온도 : 0-40C
습도 30-80% 그러나 이슬이 맺어서는 안됩니다.
소금 가스, 유해 가스 부식성 가스를 담.
재는 어떤 전도성 분진도 가지고 있어서는 안됩니다.
자기를 띤 한계는 장치의 자기를 띤 한계에 영향을 미치지 않을 것입니다
진동은 어떤 충격과 느낌 진동도 가지고 있어서는 안됩니다.
