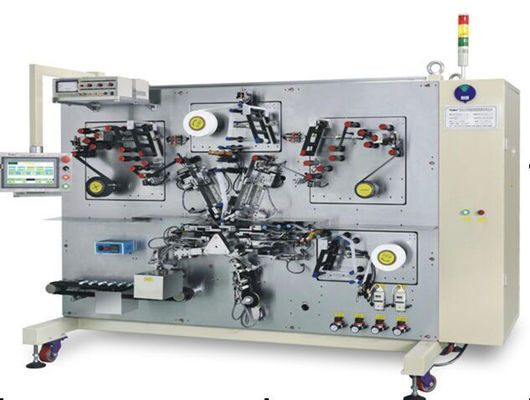

원통 리튬 이온 배터리 코어 권선기 전자동 리튬 이온 배터리 생산 흐름선

원통 Li 이온 배터리 코어 권상기, 전자동 리튬 이온 배터리 생산 흐름선

I. 장치 기능 설명

이 기계는 주로 꾸불꾸불한 원통 리튬 이온 베터리 셀을 위해 사용됩니다. 작업하는 프로세스는 다음과 같습니다 : 정부 전극 소편과 진동판은 활발히 각각 장력 조정, 재 제거 장치와 일탈 보정 장치를 통하여, 풀리 (나아가는 것 전에 정류하는 일탈의 기능으로)과, 진동판이 정전기를 제거하는 기능을 가지고 있고, 와인딩부가 프로세스 요구 사항에 따라 도입되고 감기고, 종결 테이프가 붙여집니다. 완성품은 단락 탐지와 결함 제품 제거를 통하여, 열정공의 기능을 통하여, 넓힌 후 자동적으로 비웁니다, 자동 권취 프로세스를 실현하면서, 좋은 상품이 집수대에 전달됩니다.

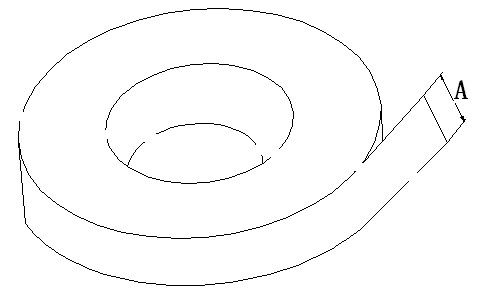

1. 정부 플레이트

(1) 넓은 슬리팅에 대한 허용한도

한 : 0.1 밀리미터 이내에

폭 방향을 코팅하는 일탈

두께 : 2% 이내에

파형, 구부러지는 것고 휘는 것

어떤 파형 (핑거 단부 표면 흠), 와핑 (부분 전극 조각 컬을 자르는 것 뒤에),

꾸불꾸불한 휨 에라 : 극소자의 길이의 꾸불꾸불한 휨 에라는 0.3 mm/1m 이합니다.

(4) 연결 벨트는 테스트를 위한 명백한 색과 빨갛 또는 그린 테이프로 만들어질 것이고 싱글 코일이 꾸불꾸불한 곳에 방출될 것입니다.

(5) 마지막 표시 :

소재가 원래 스크롤로 이용한 신호는 위로 사용되고 터미널의 비도금부가 1m 이상일 것입니다.

2, 진동판

(1) 폭 허용한도를 줄이는 것 : ±0.05mm 이내에

(2) 파형, 굽힘, 결함 제품의 시각적 판단이 제외하는 가장자리 모양.

(3) 마지막 표시 : 위로 사용된 신호를 하기 위해, 결승을 표시하고 녹색이거나 검은 것 표시될 수 있습니다.

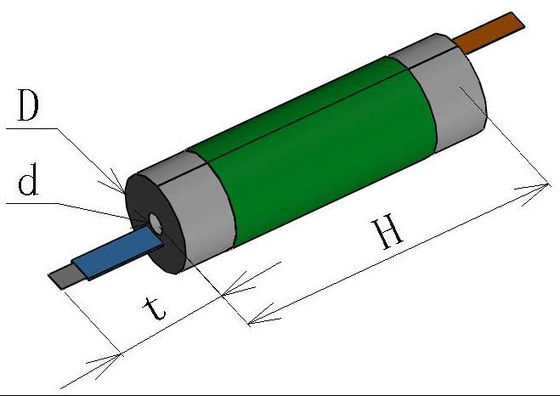

3. 핵심 사양

상술

(밀리미터)를 분류하세요

지름 Ｄ

16 ~ 32

높이 Ｈ.

40 ~ 65

기공 직경 Ｄ

파이는 3.5입니다

노출된 매우 귀

25 이합니다

매우 이삭수

4 이합니다

4. 꾸불꾸불한 정확도 (재료가 2.1과 2.2를 위한 요구조건을 충족시킵니다)

1) 진동판 종료 통보 에러 ± 0.3 밀리미터 ;

2) 막대기 시트의 단부면의 정렬 오류는 ±0.3mm입니다 ;

3) 셀 하이트 에러는 0.6 밀리미터 이하입니다.

iv. (비장치 요인을 배제하는) 생산력

날개길이가 700 밀리미터 이하일 때, 18650의 생산 효율은 24-26pcs / 분보다 못하진 않습니다 ;

26650의 생산 효율은 15-18pcs/min보다 못하진 않습니다

32650의 생산 효율은 10-11pcs/min보다 못하진 않습니다

상품 통과율 : ≥99% 결혼한 비율 ≥97%

V. 장비 특징

1. 전환 위치는 정밀 위치 조정과 고속 생산 속도로, 턴테이블을 운전하기 위해 서보 모터와 분할기의 원칙을 채택합니다 ;

2. 권취 니들은 진보적 투 하프 바늘 단변 방향 당김 바늘을 채택하며, 그것이 권취 속도를 향상시킬 수 있습니다 ;

3. 바늘을 바꾸는 것은 매우 편리합니다. 회전하는 바늘은 5 분에 바뀔 수 있습니다 그리고 정상적으로 생산했습니다.

4. 모든 부품을 감고, 잘 제거에 적합하기 위한 사용 가동 레일 구조 ;

5, 소재 클립을 바꾸기 위해 사이에 공정한 45-70mm이 필요로 하는 16- 32 사이즈, 적용 가능한 폭에 적합하 있을 수 있고 매개 변수가 더 편리할 수 있는 것을 바꾸십시요.

1, 기계가 미끄러져 움직이고 연료 보급 ＡＮＤ 연산이 더 편리하고 안전합니다 ;

긍정적이, 음극판, 진동판 자동 언와인딩과 수정, 비례 제어 밸브 제어를 통한 긴장 2, 긴장이 부문으로 제어될 수 있습니다

8. 누전 감지 기능은 짧은 회로시험 학회에 의해 시험될 것입니다. 테스트와 방출은 한번에 완료될 것입니다.

9. 정류하는 일탈은 필수적 정류하는 방법을 채택하기 위해 바뀝니다. 재료 에지 탐지의 제어 수법은 설계에서 더 합리적이고 판단에서 더 정확하고 수정 일탈에서 더 빠릅니다

10. 전극 조각 언와인딩과 자르는 단부에 있는 먼지 제거 장치가 있습니다 ;

11. 접도록 쉽지 않은 회전하는 것에 의한 테이프를 막으세요 ;

12. 전기 셀 충돌을 피하기 위한 기계 재료와 벨트 교통기관을 채택하세요 ;

13. 전기 박스는 실패에서 오른쪽에 있고 블랭킹 장소와 다음 작업 순서 사이의 연결이 영향을 받지 않습니다 ;

14. 친숙한 인터페이스, 용이한 작동과 간이 유지.

Vi. 설치 구성도

1) 진동판 권취 기구 (두 세트) :

다이아 코일은 기계적 팽창 샤프트에 의해 고쳐지며, 그것이 다이아의 내부 단 표면에서 기준 변에 의해 배치됩니다. 서보 모터는 직접적으로 운전하는데 사용되고 프로그램이 자동 언와인딩을 제어합니다.

2) 진동판은 메커니즘 (두 세트)을 팽팽하게 합니다 :

낮은 마찰 실린더 드라이브, 선회 롤러를 채택합니다 ; 진동판 정전기 배제기를 추가하세요.

정확한 압력 조절 비례 제어 밸브는 작용 장력을 제어합니다, 긴장이 부문으로 제어될 수 있습니다, 0-500kpa ;

3) 전극 조각 언와인딩과 일탈 보정 메카니즘 (두 세트 + 두 세트) :

막대기 시트 재료 코일은 기계적 팽창 샤프트에 의해 고쳐지고 막대기 시트가 내부에서 기준 변에 의해 배치되며, 그것이 급유 편리하고 빠르게 합니다. 서보 모터는 직접적으로 운전하는데 사용되고 프로그램이 자동 언와인딩을 제어합니다.

막대기 시트의 베이스 끝 위치를 보증하는 정확한 수정 센서, 전체적 자동 수정의 신호에 따르면, 막대기 시트 재료 코일은 볼 스크류를 통하여 정류하는 서보 모터로 연결됩니다.

4) 막대기 시트 텐션 기구 (두 세트) :

낮은 마찰 실린더 드라이브, 선회 롤러를 채택합니다 ;

정확한 압력 조절 비례 제어 밸브는 작용 장력을 제어합니다, 긴장이 부문으로 제어될 수 있습니다, 0-500kpa ;

5) 전극 조각 재 브러시 장치 (두 세트) ;

극판의 이동 루트는 재가 베터리 셀 속으로 빨려들어가는 것을 예방하기 위해 이중의 측면을 가진 재 세정 장치를 갖추고 있습니다.

6) 막대기 클리핑기 (두 세트) ;

유물은 전극 조각을 잘라내고 막대기 조각 단부가 리드 스크루에 의해 와인딩부로 유입됩니다.

막대기는 명부 원정 경기, 정속 스피드, 정확한 위치, 어떤 손상 막대기도 끌어들이지 않고 막대기로 받칩니다 ; 극 위치 에러 ±1mm

7) 장치 (두 세트)을 줄이는 막대기,

막대기 절단은 막대기의 평평한 단부를 보증하기 위해 가위를 채택합니다 ;

0.03 밀리미터 보다 더 덜 거친 부분을 보증하세요 ; 커터의 효과적인 생명은 ≥2 백만 번입니다

8) 권취기 (한 셋트) :

권취 니들은 진보적 투 하프 바늘 단변 방향 드로윙법을 채택하며, 그것이 권취 속도를 향상시키고 장비의 우주를 저장할 수 있습니다.

권취 니들은 양측 사이드 지지 구조를 채택합니다, 전송이 안정적이라는 것을 꾸불꾸불한 생산량이 보장합니다 ; 코일링 바늘은 긴장의 경우에 ≤0.10mm을 고동칩니다

권선 모터는 상대적으로 고쳐지고 권력이 장비를 더 안정적이게 하기 위해 연동 조작 장치를 통하여 권취 니들로 양도됩니다.

바늘과 활약 홀의 기능을 추가하세요

9) 시프트 장치 (한 셋트) :

체인지 오버 입장은 턴테이블을 운전하기 위해 서보 모터와 분할기의 원칙을 채택합니다.

정거장은 장비의 믿을 수 있는 오퍼레이션을 보증하는 전력 손실과 자기 로킹의 기능을 가지고 있습니다.

진동판은 산 커터로 절단되었습니다.

11) 점착성 장치 (한 셋트) :

벨트를 폴딩시키도록 쉽지 않은 폭이 넓은 벨트, 좋은 안정성을 붙이기 위해 회전법을 채택하고 적용되세요 ;

12) 장치 (한 셋트)을 비우는 것 :

물질을 줄이기 위해 전기 셀을 잡기 위해 기계적 핸드를 사용하는 그 방법이 부딪치기 위해 전기 셀을 회피합니다 ;

조종자 진자, 한도, 갈고리 발톱과 다른 행위, 벨트 컨베이어 라인 위의 자동 배터리의 완료를 달성하세요 ;

13) 완성품이 장치 (한 셋트)을 운반합니다 :

랩핑된 측정기구는 효과적으로 잘못된 판단을 감소시키는 단락 회로를 측정하기 위해 채택됩니다. 테스트 뒤에 단락 회로 방출을 추가하세요

단락, 막대기 없는 귀, 결함이 있는 전극 조각과 다른 자격이 없는 상품은 스크랩 박스에 제거됩니다 ;

자격 있는 셀은 벨트에 의해 수집 테이블에 운반됩니다 ;

14) 제어 시스템 (한 셋트) ;

중국 운용 정합, 친숙한 인터페이스, 단순 작동 ;

경보 시스템은 완벽하고, 자가 진단의 기능을 가지고 있습니다.

그것은 막대기 슬라이스 절단기, 생산 총수의 총수를 줄이는 기능과 프리셋 시간을 초과하기 위한 알람을 가지고 있습니다.

지지하는 시설

1) 전체적인 크기 : (슬라이딩봉 맨-머신을 포함하여) 2400L*1500W*2100H

2) 전원 공급기 : 싱글-피하세 AC220V 50AHZ 전원 : 10KW

3) 장비 무게 : 3000 킬로그램

4) 공기 공급원은 요구했습니다 : 100개 Ｌ / 분인 5~7 KGF /cm ;

5) 비부식성 가스, 액체와 폭발성 가스.

6) 브로잉 일부는 공기 공급원 3중체에서 분리됩니다.

7) 장비의 소음은 tj36-79 공업 기업 디자인과 위생 기준을 위한 요구조건을 충족시킬 것이고 소음이 80dB (A) (국가 표준 gb3096-82)를 초과하지 않을 것입니다. 장치 잡음은 장비로부터 1m의 거리에서 측정되고, 정지 작동 동안 75dB와 절단과 로딩 동안 85dB보다 더 크지 않습니다.

협력 갱신

1. 신 장비 약속

고객들에게 제공된 상품이 브랜드 뉴, 완전하고 사용하지 않은 장비이라는 것을 우리의 회사는 보장합니다.

2. 기밀성 갱신

어떠한 당의 서면 허가 없이, 상대편의 관련된 도면, 기술 정보, 사업 정보와 다른 기업 비밀과 기술적 비밀이 어쨌든 제 3자들로 누출되지 않아야 하기로 우리의 회사는 약속합니다.

3. 애프터 서비스 갱신

(1) 장비, 파티 비의 선적일로부터의 2개월이 장비가 결점이 있을 때 일년 이내에 적시이고 무료 보증에서 비인간 잘못에 책임이 있다고, 판매 후 서비스 직원은 고지를 받은 후 2 시간 이내에 대응할 것입니다. 상황에 따르면, 병력은 48 시간 이내에 적소에 있어야 합니다. 60 시간까지는, 구매자에 의해 생산의 연속성을 보장하고 ;

(2) 장비가 보증 기간 지나간 후, 문제가 있다면 양당은 그것을 전달하고 상대합니다. 필요하다면, 판매 후 인사는 그것을 수리하기 위해 보내지고 단지 비용이 고발될 것입니다. 즈에

(3) 양당에 의해 서명된 계약과 세부 협정에 명기된 보증 기간 동안, 회사는 자사 제품의 일반적 사용 동안 인적 피해에 의해 초래되지 않는 품질 문제를 위한 보증을 제공할 것입니다.
