뜨거운 10KW 리튬 이온 전지 성형기와 나아가는 것 뒤에 콜드-프레스

뜨거운 장비 전지를 제조하는 리튬 이온 배터리와 10KW를 감는 것 뒤에 콜드-프레스

1. 장비 인트로드럭션디 기계는 더의 균일한 두께를 보증하기 위해 주로 부상 휴대폰 또는 이전 셀의 가열 압착을 위해 사용됩니다     셀.뜨거운 가압 온도는 조정될 수 있습니다.공기 - 액체 유압 방식 부스터 실린더, 조정할 수 있는 압력 크기.

• 특성-- 여섯개 단층 배터리는 동시에 눌러질 수 있습니다. 압력은 조정될 수 있습니다.기체-액체 과급기에서의 최고 가압력은 3T입니다.
• 고효율 : 두배 스테이션, 핫 프레스에서 1 스테이션 단일층 배터리, 추운 press.15 PCS / 분에 두개 스테이션 단일층 배터리 (특별한 효율이 시간 가열 압착과 냉간 압축 성형에따르면 결정됩니다)
• 낮은 운영비

이 장비 자동화 장비 도는 높습니다, 수동 작동이 단순합니다, 근로자가 동시에 1개 장비를 운영할 수 있습니다.

• 장치 기능과 매개 변수
  • 장비 상품의 자격 있는 금리 : 99%
  • 장비 용량 / 속도 : 15PPM (셀 크기 : 뜨겁게 3 분, 1 분 동안) 냉간 압축 성형을 요구한 53*85
  • 장치 고장률 : ≤5% (고장이 단지 장비에 의해 발생되었습니다)
  • 열적 압력은 온도 제어는 80입니다'과 정확성 범위가 ±5% 입니다 ;
  • 전기 장비 : 전압 AC220±10%, 전원 10KW
  • 압축된 공기 : 0.6mpa
  • 효과적 가열 압착 지역 : 최대 400X400,
  • 중량 : 부하-인내 영역에 대한 1000Kg의 전체 중량의 용적률은 ≤500kg/M2 이고 무게의 장비가 500 kg/M2의 플로어 하중을 초과합니다. 필요한 보호 측정은 취할 것입니다 ;
  • 전체 기계는 먼지 보호 커버를 갖추고 있고, 보호 커버가 플렉시글라스 구조와 알루미늄 합금이고, 작동면이 플렉시글라스 문을 갖추고 있습니다 ;

2.10 좋은 인체 공학 성능은 기계설계에서 달성되어야 합니다 ;

3, 프레스디 자동 뜨거운 콜드-프레스 기계가 완충에 위치할 배터리 인공적이 각각 뜨거운 누름 장치 안으로 배터리의 선반에 걸리는 것으로 걸리고, 가열 압착 장치의 두 세트, 가열 압착의 동시에 다중 배터리를 구현할 수 있고, 가열 압착 때 열적 압력을 제어하고 배터리를 실현하기 위한 가스 액체 실린더 제어 방법의 군에 그 가열 압착의 단위 영역에 따르면, 가열 압착이 온도는 80입니다 ', 전기 가열 모드에 의한 온도의 통제 ;그 핫 프레스 끝 이후, 손으로 장입 바가지 안으로 배터리를 낮추세요.장비 동작 흐름 ;조화 (또는 자동 라인 자동 유동 배터리 트레이는) 물질 육체미 있는 지역 안으로 자동차의 배터리를 이 장비에 둘 것입니다 - > 동시에 고온 평판 열에서의 위치에 대한 가열 압착으로의 인공 놓여진 배터리, 인간이 배터리의 2곳 위치가 2 역 급탕에, 트레이에 걸린다는 것 일 것입니다 - 가열 압착의 완료 뒤에 인공 배터리가 빈 안으로 내려질 것입니다.

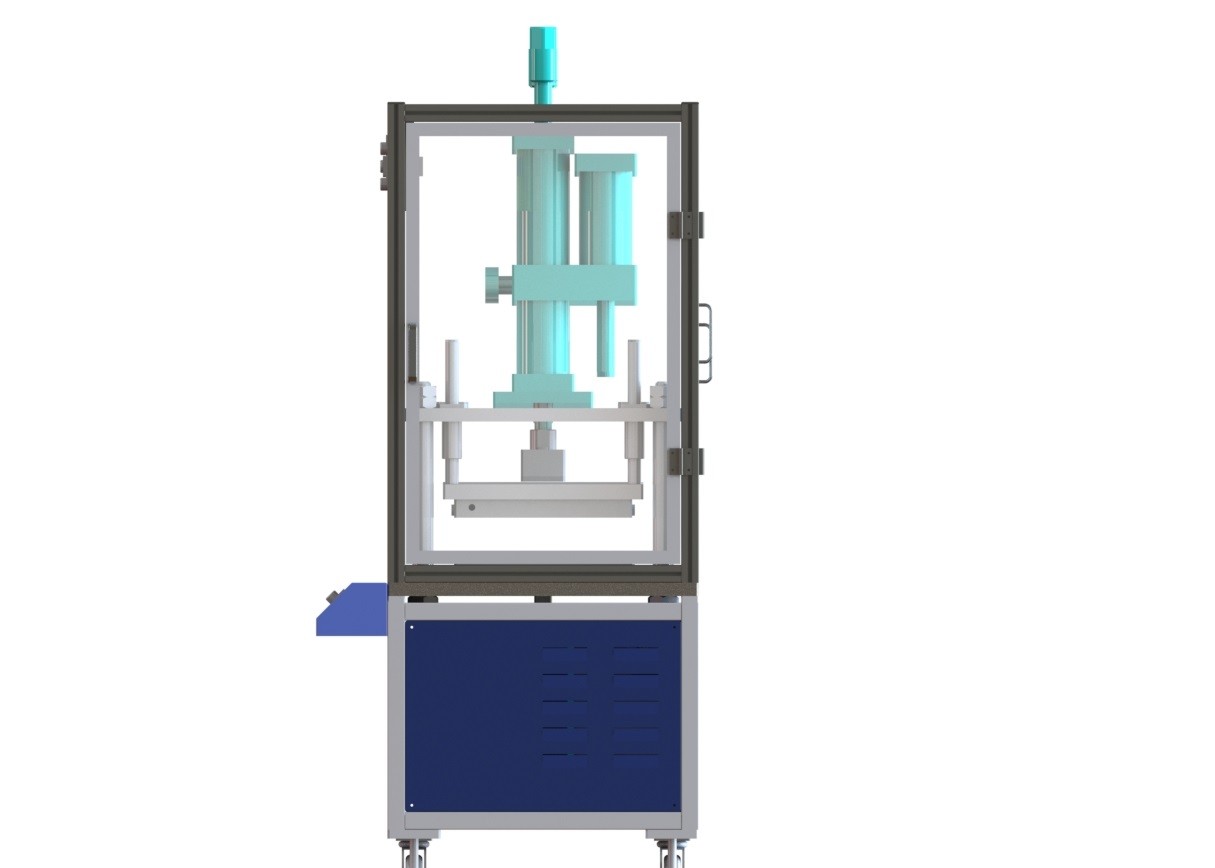

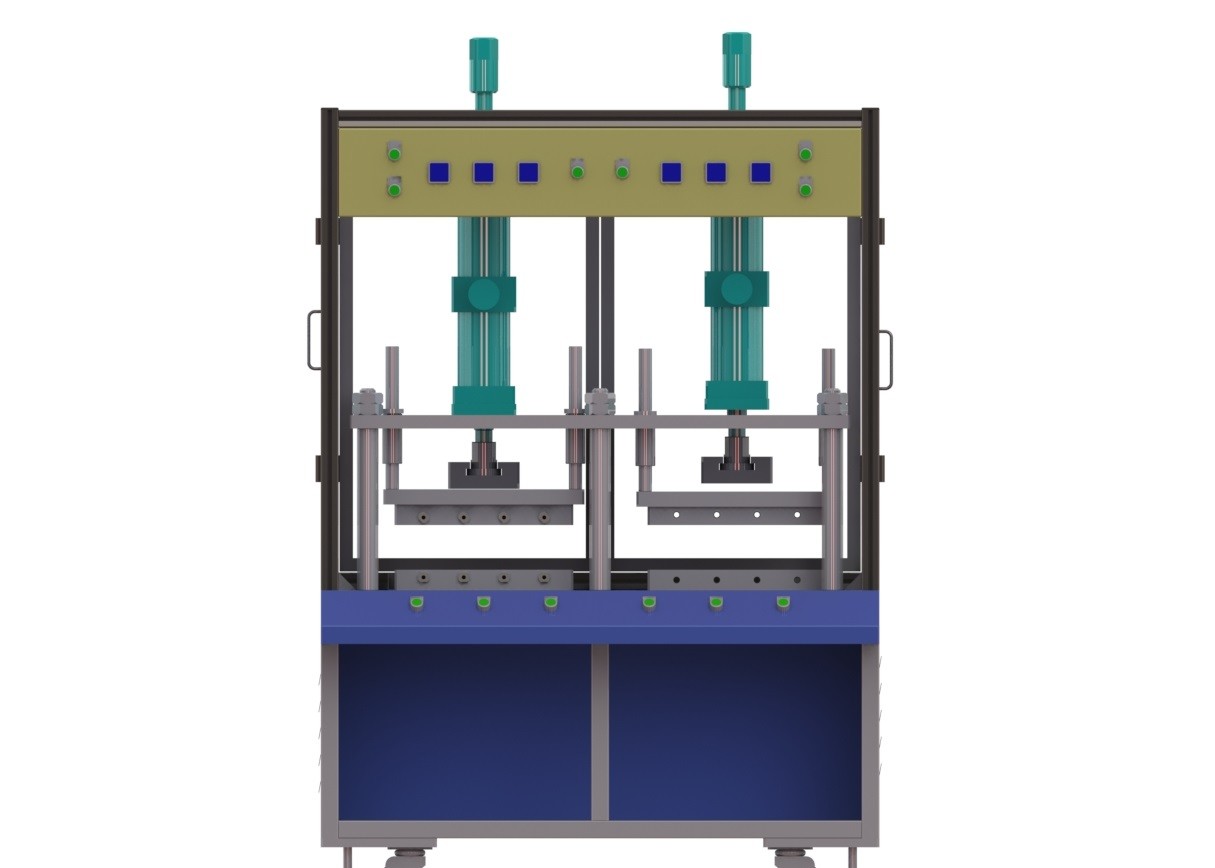

4, 설치 구성도

4. 에너지 미디엄플리레이스는 다음과 같은 에너지 매체를 제공합니다

4.1 전원 공급기

1) 전압 AC220V± 10% 역위상의 즉석 변화

2, 주파수 50 hz + 1 hz

4.2 공기

1) 압력 0.5mpa 5kgf/cm2

2) 능력 : 501/min

5. 엔바이론멘탈 콘디션스테 장치는 다음과 같은 환경적인 조건 하에 장애 없이 작동할 수 있습니다.

5.1 온도 작동 온도 : 5-35CStorage 온도 : 0-40C

5.2. 습도 30-80% 그러나 비결노 상태.

5.3. 환경적 청결은 100,000 보다 낮지 않을 것입니다 ;

5.4 사이트에 어떤 부식성 가스, 유동적이거나 폭발적 가스도 있지 않습니다
