원통형 리튬 이온 전지를 위한 찌꺼기 충전기

원통형 리튬 이온 전지를 위한 찌꺼기 충전기

1.1. 설비명 : 선형 삽입 기계

1.2. 장비 모델 : jxy-z0508-p288

1.3. 장치적용 : 원통형 전지를 위한 액체 주입 절차

1.4. 액상 주입법 : 5 번 액체 주입, 8 번 정전기

1.5. 액체 주입 펌프의 정확성 : ±0.025g/ 라운드

1.6. 장비 용량 : 30,000/10h (2500mah), 실제 용량은 전지 성능과 처리에 의해 결정됩니다.

1.7. 장비 사이즈 : 11763mmX 120 밀리미터 Ｘ 1753 밀리미터 (길이 Ｘ 폭 Ｘ 높이)

1.8. 장비 자격 비율 : 99%

1.9. 장비 활용률 : 98%.

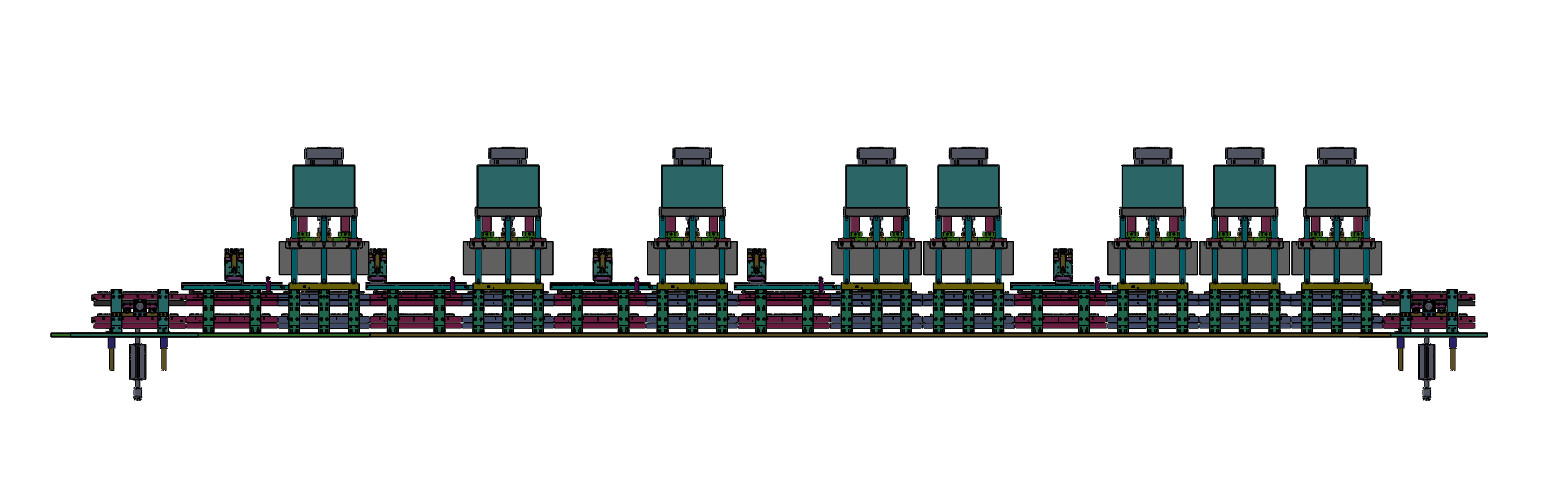

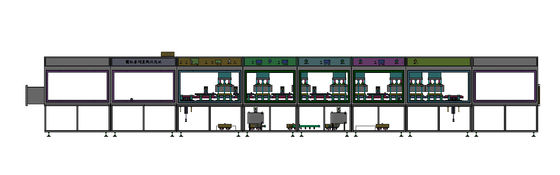

2. 액체 주입 유닛과 흐름의 계통도 :

3. 손으로 배터리를 밧데리 트레이에 넣으세요 (모델 18이 4-6명의 사람들이 작동하도록 요구합니다). 액체를 인젝션 위치, 장비에 삽입하는 것 자동적으로 액체 주입과 진공을 완료하고, 8 시간 동안 진공이 4.times를 위한 액체 주입을 순환시키기 위해, 다음 공정에 들어갈 후.

5. 진공 챔버의 압력저항 : 진공은 -90kpa에 도달할 수 있고 압력이 0.4-0.5mpa에 도달할 수 있습니다. 진공과 압력은 현장 공정에 따라 설정됩니다.

6. 워크 프로세스 기술 :

6.1 배터리를 굽고 오븐으로부터 그것을 꺼내세요. 손으로 배터리를 트레이 당 288개 배터리와 액체 주입 트레이에 넣으세요.

(분사기의 한계 블록을 배치하면서), 밧데리 트레이를 위치설정을 위한 분사기에 넣으세요

6.2 기동개폐기를 누르고 설치된 배터리는 전달 장치를 통하여 지정 스테이션에 도입될 것입니다. 완료에, 배터리는 다음 스테이션으로 옮겨질 것이고, 진공이 펌핑되고, 정적 사이클이 설정될 것입니다. 완료 뒤에, 배터리는 다음 스테이션에 도입될 것입니다.

6.3 전체 주입의 완료가 손으로 트레이에서 배터리를 포장해 간 후, 트레이는 복귀 실린더가 최고 소재 방송국으로 후퇴시킵니다, 배터리가 다음 수술에 들어갑니다 ;

6.4 조작 패널은 터치 스크린의 형태를 채택하며, 그것이 작동하도록 편리하고 단순하고 장비 상태가 실시간으로 드러내집니다.

6.5Note : 진공 시간과 타임 스탠딩은 상황에 따라 설정될 수 있습니다 ;

7. 장비 구성 :

8. 현장 환경, 설치와 디버깅

8.1. 대기 온도 : 파티 a의 공장환경에 의해 결정될 것입니다 ;

8.2 상대 습도 : 건조한 공기는 파티 a에 의해 제공될 것입니다 ;

8.3 전원 공급기 : 싱글-피하세 220V, 50HZ, 3KW 전압 변동값 범위 : +10% ~ -- 10%;

8.4 압축된 공기 : 마르는 후의, 여과와 압력 안정화 : 배출구 압력은 5.0 킬로그램 / cm2보다 더 큽니다 ;

8.5 진공 공급원 : 진공 펌프 10 l/s 또는 위쪽에 -90kpa 또는 (-90kpa 이상) 진공인 파이프라인 ;

8.6 질소 : ≥ 0.4mpa, 30L/min

8.7 건조 가스 : ≤400Pa (흐름 속도가 15m에 대한 것입니다, 이슬점이 -40C보다 낮고, 더 좋은 것이) 더 낮습니다

(고객에 의해 제공됩니다)

갱신

1. 신 장비 약속

장비의 모든 부품이 완전히 새로운 조건에 있을 것이라는 것을 우리의 기업은 보장합니다, 어떤 것도 부품을 사용하지 않았습니다.

2. 신뢰할 수 있는 갱신.

서면 허가 없이, 고객의 정보가 없을 것이라는 모든 기술 정보와 사업이 어떠한 제 3자들에게 유출되기로 우리의 회사는 약속합니다.

3. 애프터 서비스 갱신

우리의 회사는 1년 보증이 사이트 수령 검사의 날짜로부터 시작된다고 규정합니다, 유지 비용이 보증 기간 동안 면제됩니다, 장비의 착용부와 부적절한 사용 또는 마제우레의 무력에 의해 손상된 일부가 보증에서 배제됩니다. 장비가 발생했으면 역기능과 필요는 보증의 만기가 된 것 뒤에 판매자에 의해 갑니다, 비용이 양쪽에 의해 협상했습니다.
