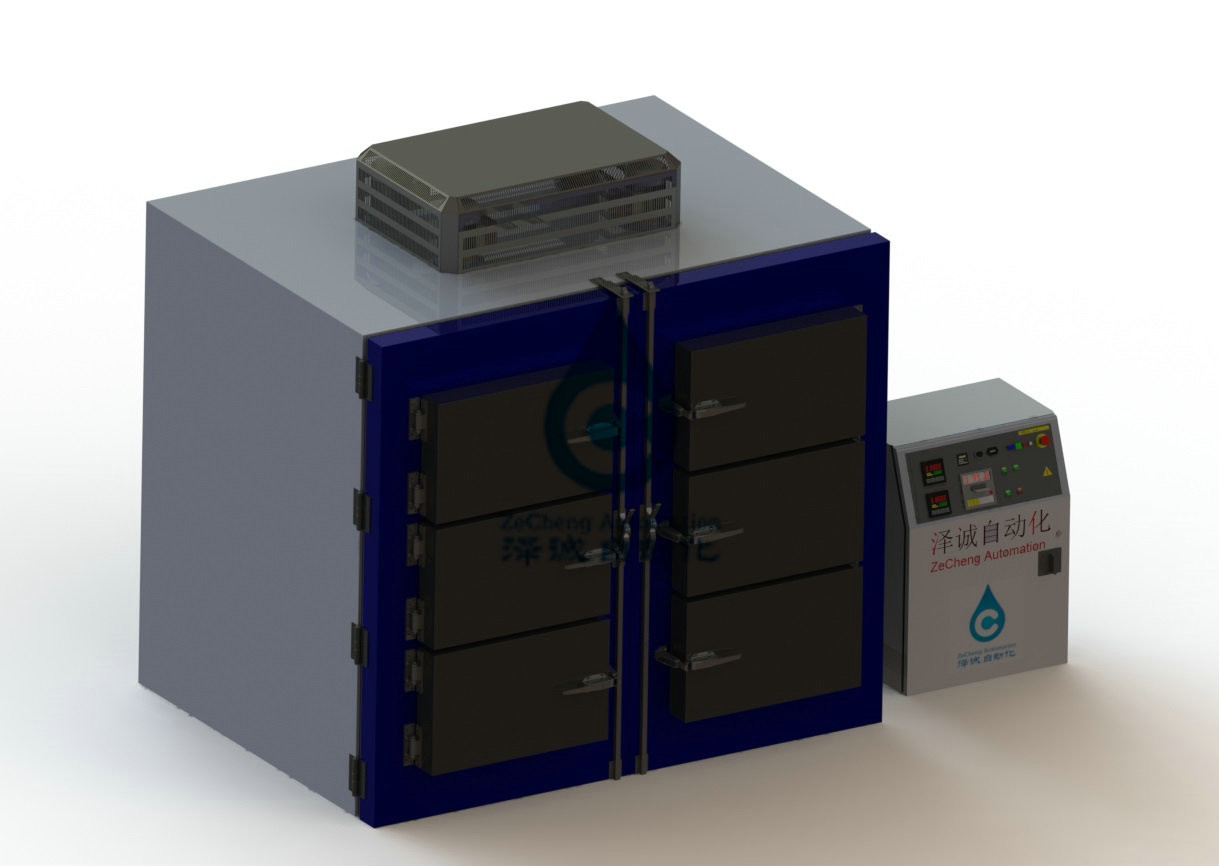

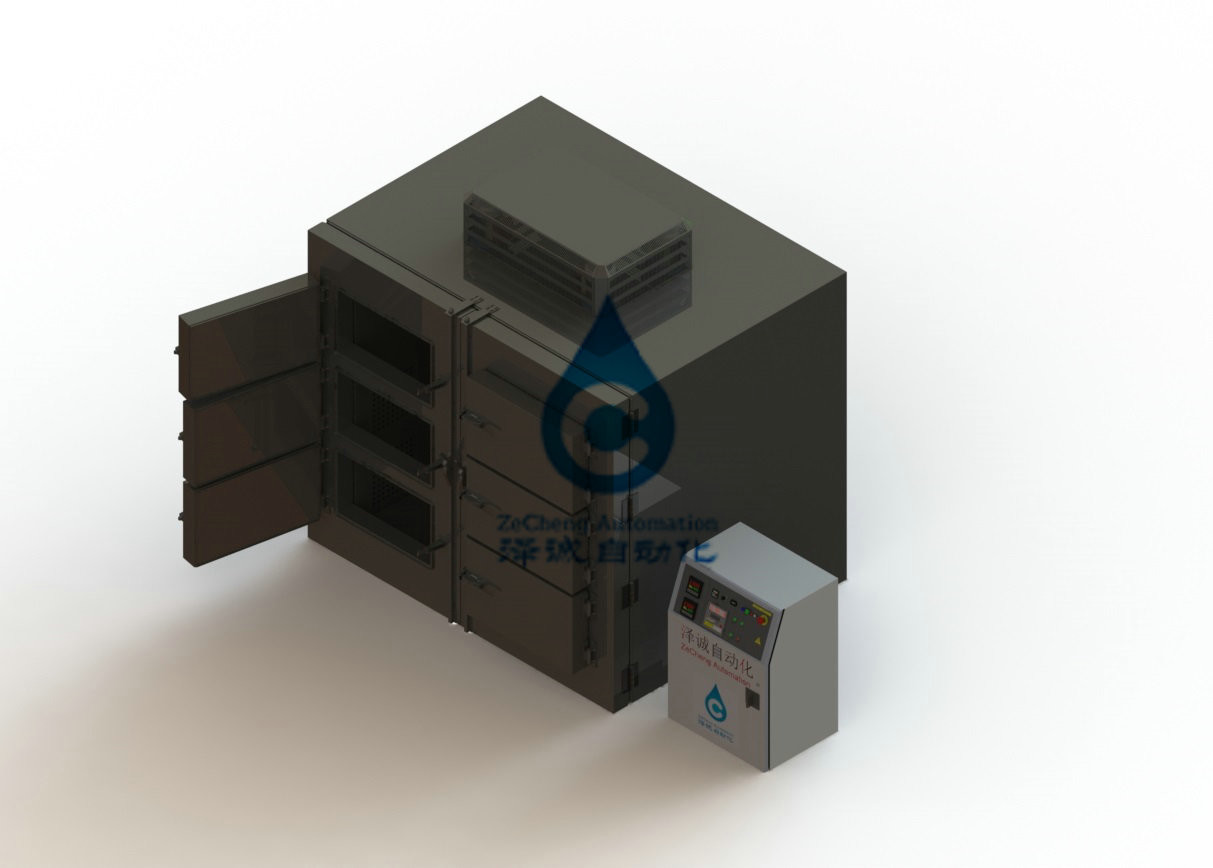

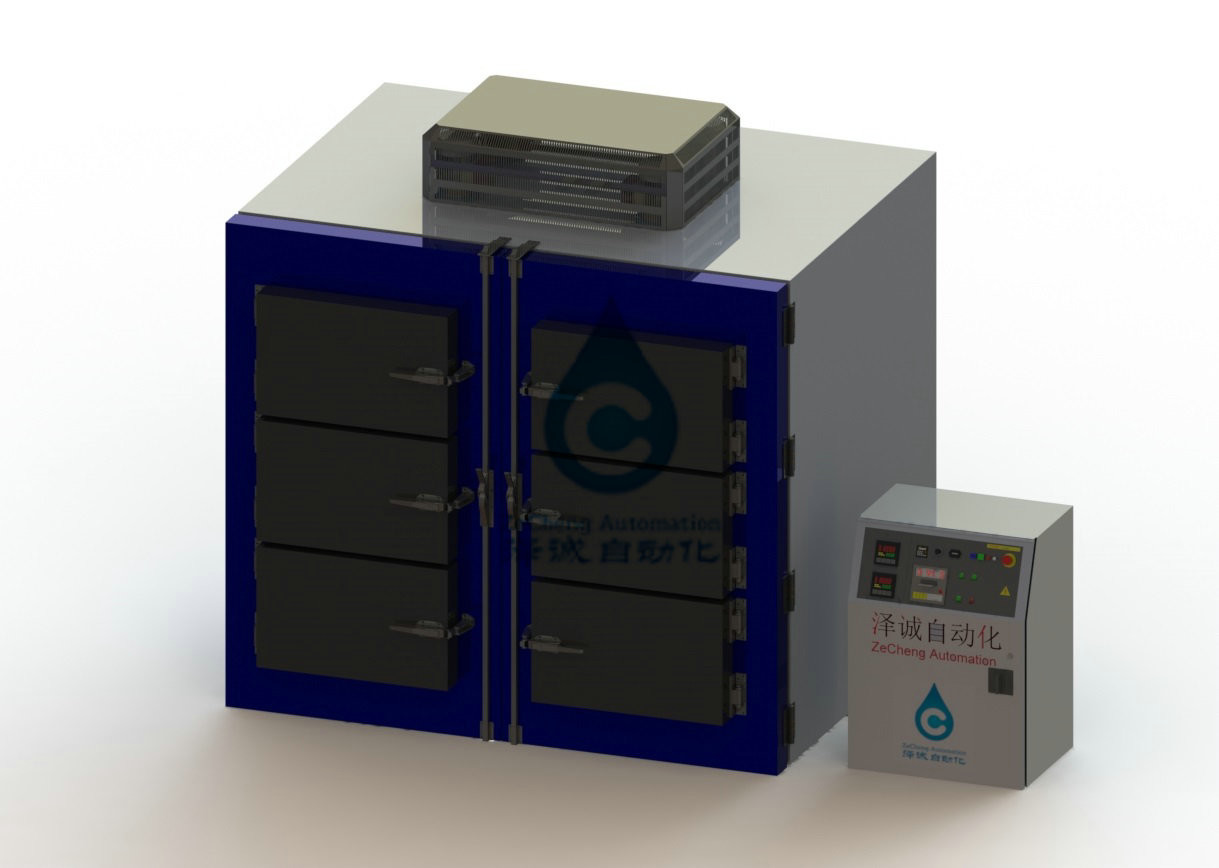

1. 기능 설명 :
zc-zd6 오븐은 안쪽인 스테인레스 강을 가지고 있고 각각 사례가 독립적으로 일합니다. 냉난방, 배큐밍과 자동 순환 모드로 공기에 쐼 작업. 작업 시간은 터치 스크린에 의해 설정됩니다.오븐은 PLC 제어 시스템, 터치 스크린 운영, 돌풍 난방, 방열을 채택합니다. 난기운전은 빨리 있습니다, 난방이 아래 또한 빨리 있습니다, 압력 보존 효과가 좋습니다. 가열 방법 : 열방사, 열전도, 열 교환, 열대류
2. 오븐 구조 :
1) 장비는 계약과 센티시픽 구조, 좋은 출현이고, 더 적은 스페이스를 차지합니다.
2) 단순한 훈련으로, 용이한 작동은 독립적으로 그것을 운영할 수 있습니다.
3) 장비는 고효율을 가지고 있는 텍스트 제어밸브, 진공 펌핑과 질소 충진을 채택하고 인력을 구합니다.
4) 장비는 더 상위이고 중앙이고 낮은 3 층, 3 밀리미터 두꺼운 304 스테인레스 강 라이너, 서로를 영향을 미치지 않고 강한 부식 저항성, 단일의 도어 단일 제어로 분할됩니다.
5) 장치는 보편적 이동 캐스터를 갖추고 있으며, 그것이 장치가 이동될 때 쉽게 이동될 수 있습니다.
6) 안에 다른 각각 장비의 온도가 획일적이기 위해 시간을 맞추도록, 장비는 304 스테인레스 강 히팅 튜브 코일 내부 가열 종류를 채택합니다, 온도 제어가 획일적입니다, 장비가 공장 전에 온도를 모니터링하기 위해 80C, 100C, 120C와 다른 온도 검사 핵심이었습니다.
7) 장비는 실리콘 고무 밀봉 스트립으로 밀봉되고 문이 15 밀리미터 두꺼운 강화 유리로 만들어집니다. 각각 문은 관측 창으로 설계됩니다.
8) 순환하는 팬 시스템은 백에 있습니다.
3. 장비 기술적인 매개 변수 :
1) 오븐 온도 : 실온 ~ 150C (설정될 수 있습니다).
2) 오븐의 윤곽치수 : 1280 Ｘ 1140 Ｘ 1900 밀리미터
3) 탱크 상술 : 660(width)×750 (depth)× 330 (높이) 밀리미터.
4) 작업 전압 : 380V/AC, 단일 박스 회선 통제.
5) 오븐의 전체 전력 : 8KW.
6) 탱크 온도 허용한도 : ±2C (무부하).
7) 히팅 시간 : 무부하 핵심의 온도 안정화를 위한 1 시간.
8) 표면 온도 : 장비가 120C, 표면 ≤40C에 일할 때.
9) 주요 가열 온도 조절 : 1C 이내에 온도 표시 에러.
10) 본가열의 가열 제어 : 가열될 때, 안전 스위치는 150C로 설정됩니다.
11) 장비가 공장을 떠나고 탱크와 온도 표시가 ±2C 이내에 제어될 수 있기 전에 탱크 안에서 8 점에 온도 균일성을 확인하세요.
12) 프로세스 프로그래밍과 자동 제어를 할 수 있는 순환 풍계를 포함하여.
13) 과열 경보 위에서 자동인 고온 알람 기능으로.
14) 건조용 프레임 재료 : 고급 품질 두꺼운 냉간 압연판.
15) 건조실 자재 : 모두는 3 밀리미터 두꺼운 304 스테인레스 강으로 만들었습니다.
16) 전기식 제어 장치 : 브랜드 전기적인 액세서리로 만들어지는 고체 계전기에 의해 제어됩니다.
17) 정전의 자동 보호 기능으로, 자동 온도 과승 알람과 저진공 알람.
18) 소성 방법 : 히팅 튜브는 튜브 주위에 가열되고 허풍이 순환됩니다.
19) 진공 홀딩 시간 : -0.1mpa의 조건하의 24 시간 뒤에 있는 ≥98%.
20) 진공도 : -- 0.1mpa.
21) 제어 모드 : 엑스인지에의 PLC 자동 제어.
22) 장비 무게 : 약 650 킬로그램.
4, 프로세스 예 : (브레이스링 타입 : 공기 - 공기 - 공기... 줄곧 약)
오븐 가열, 히팅 시간 / 온도, 진공 펌핑, 건조한 공기와 터치 스크린에 의한 다른 매개 변수의 설정을 통하여, PLC는 자동적으로 다음 기능을 완료합니다 : 진공 펌핑 → 지위 → 건조한 공기 충진 → 진공 펌핑 → 지위 → 건조한 공기 충진 (반복 주기) ;과온과 초음파 경보 시스템은 자동적으로 히팅 몸체를 끊을 수 있습니다.동작 과정은 고객의 현실적 요구에 따라 설정될 수 있습니다
5, 운영 환경 :
1) 온도 : -30C~70C.
2) 습도 : 75% 이하.
3) 위치시키세요 : 어떤 오염과 어떤 강한 전자파 장애.
기록 : 구매자는 5.5개 바 위에 건조 가스 또는 질소, 진공이고 압축된 공기를 제공할 것입니다.
부속물 2 : 장비 (전기 캐비넷에서 계획 1 옆, 장비의 배후에서 팬)의 계통도
