배터리 테이핑기, 리튬 이온 배터리 팩 조립 라인
1, 장비 도입
이 기계는 케케묵은 베터리 셀을 평평하게 한 후 특별히 페이스팅 접착 테이프의 과정을 위해 설계됩니다. 그것은 중간 접착제 테이프와 베터리 셀을 평평하게 한 후 5 또는 여러 베터리 셀의 동시 포장에 적합합니다.
| Ｗ |
Ｈ |
Ｔ |
SL |
| 80 밀리미터 |
100 밀리미터 |
2.5-10mm |
15 밀리미터 |
3. 장비 기능과 매개 변수 :
3.1. 접착 테이프의 위치를 위한 다음과 같은 형태를 보세요.
3.2. 한때 중앙 테이프를 싸세요. 접착 테이프의 2 스트립은 결합될 것이고 결합 거리가 접착 테이프의 2 마지막 사이의 거리일 것입니다 :
3.3. 테이프 포장 뒤에 있는 어떤 버블 ;
3.4. 접착 테이프의 포지션 에러 : 1 밀리미터 ;
3.5. takt 시간 : 6ppm.
4. 장비에 대한 기술
작업하는 프로세스에 대한 기술 :

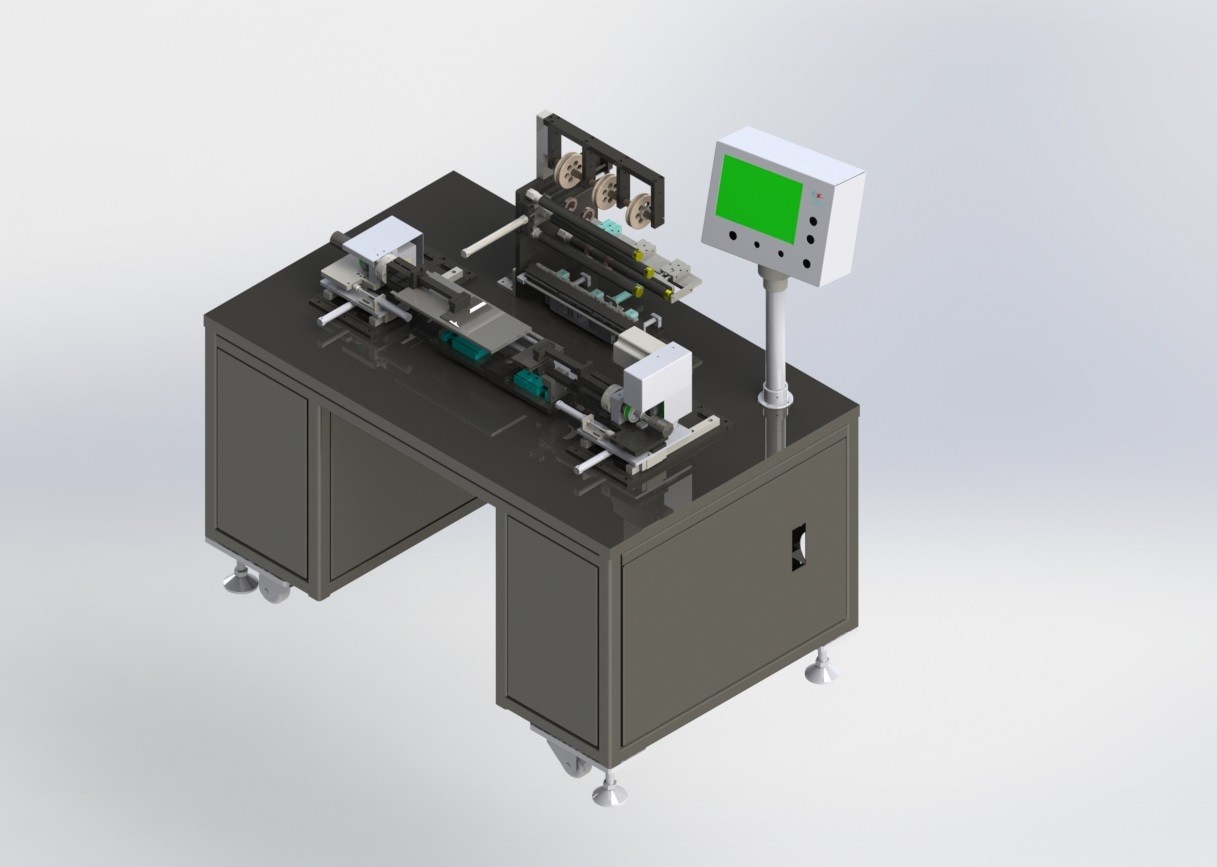

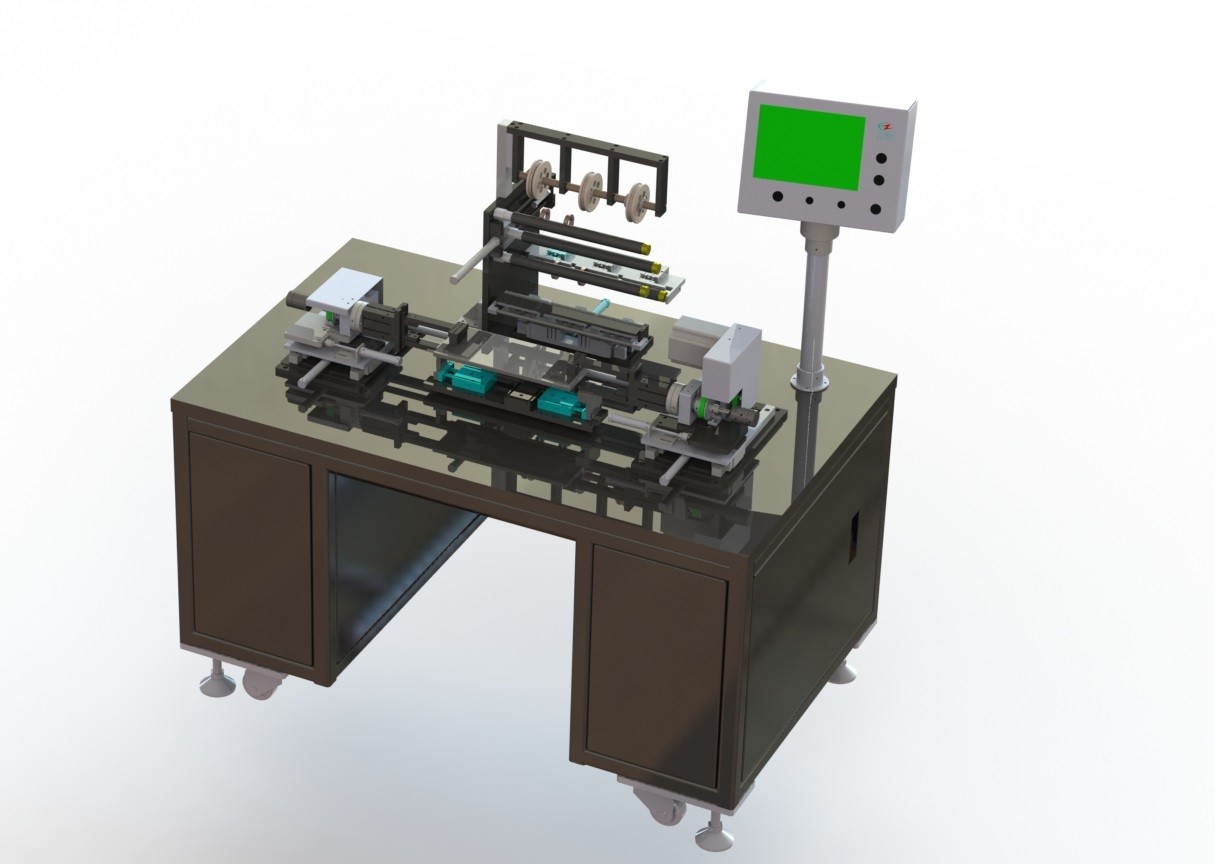

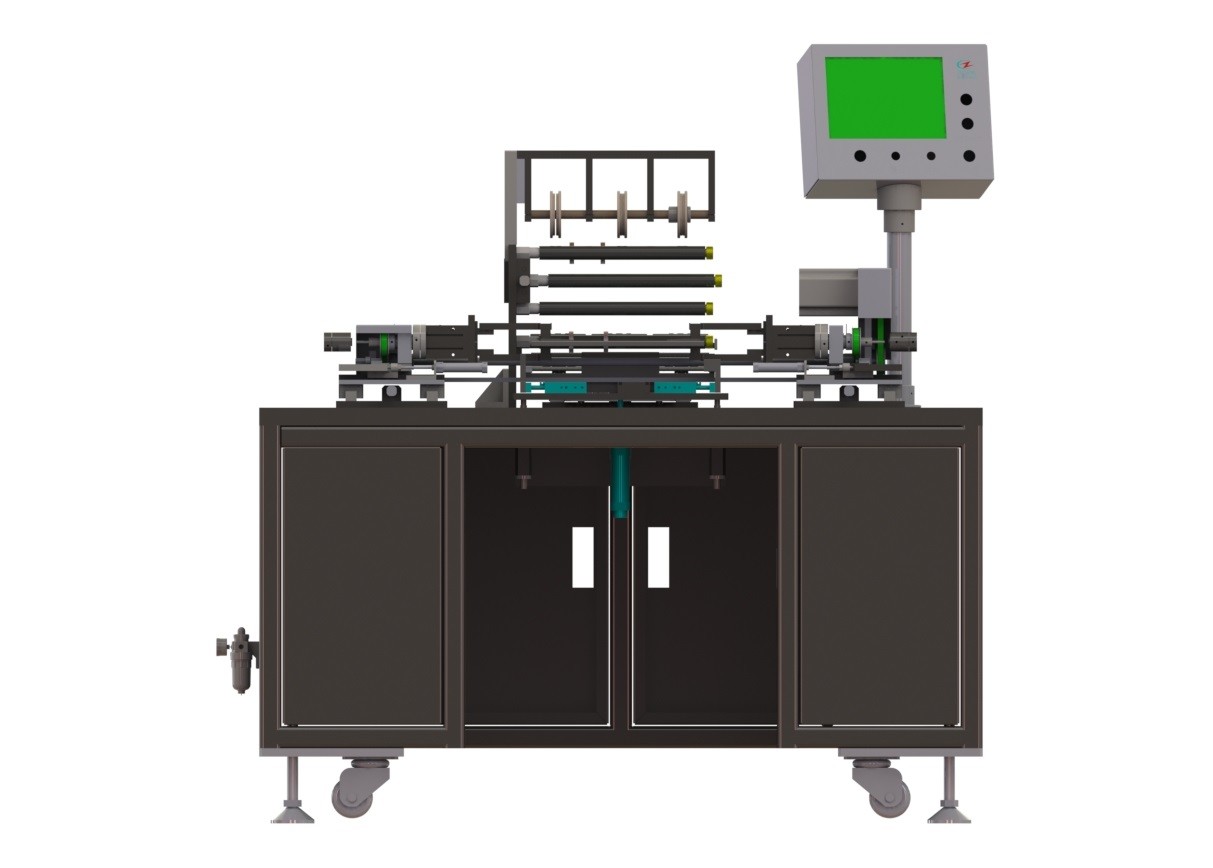

오른쪽 위의 인물 1에 나타난 바와 같이, 납작해진 베터리 셀은 손으로 비어있는 위치 1을 배치하는 베터리 셀에 위치합니다, 실린더가 배치될 베터리 셀에서 양측을 추진합니다, 양쪽 위의 클램핑 손가락이 베터리 셀을 고정시키기 위해 베터리 셀에 가까워집니다, 전체 회전 메커니즘이 접착 테이프의 방향에 가까워집니다, 점착성 테이프 공급 장치가 베터리 셀에 접착 테이프를 붙입니다, 회전 모터가 세트 각도에서 회전합니다, 접착 테이프가, 커터가 접착 테이프를 자르는 후, 베터리 셀에 감기고 모터가 특정한 각에서 회전합니다 . 그리고 베터리 셀에 가압된 프레스 가공 롤러는 베터리 셀에 꼬리 부분 접착제를 붙입니다.
4.2. 주요 장비에 대한 기술
4.2.1. 세포 위치설정과 클램프 장치 : 손으로 세포를 위치 조절대에 삽입하고 실린더는 위치결정 측판이 세포와 제휴하도록 강요합니다.
4.2.2, 중앙 테이프 이동을 붙이십시요 : 핑거 실린더를 고정시킴으로써 베터리 셀을 고정시키고, 베터리 셀에 테이프를 붙이고, 테이프를 베터리 셀에 감고 테이프 커터와 테이프를 줄이기 위해 모터를 회전시키고, 디 앵글에서 설정하기 위해 다시 모터를 회전시키고 베터리 셀에 꼬리 부분 테이프를 붙이도록 롤러를 압박하세요.
4.2.3 접착 테이프 접착성 메커니즘 : 접착 테이프의 2개 명부는 캔틸레버 롤러에 매달릴 수 있고 피딩되고 잘리는 테이프의 기능이 테이프 감소 메커니즘, 테이프 공급 장치와 테이프 커팅부 메커니즘을 통해 실현될 수 있습니다.
4.2.4. 프레임 메커니즘 : 좋은 내력과 4040 케케묵은 용접 구조체. 밑창판은 크롬 도금면과 25 밀리미터 두꺼운 전기 강판으로 만들어집니다.
4.2.4. 연산메커니즘 : 터치 스크린 운용 정합은 명백하고 아름다운 운용 정합으로, 채택됩니다. 벤처기업, 비상 정지, 매뉴얼이고 자동 버튼이 있습니다.
4.2.5. 제어함 메커니즘 : 기계는 내부로 독립적 전기적인 보드를 갖추고 내부로 누출 스위치, DC 파워 안정화 공급, 제어를 위한 PLC, 중계기, 모터 제어 장치와 같은 전원 회로 부품을 갖춥니다, 밖과의 기타 등등 연결이 연결기와 단자 블록에 의해 만들어질 것입니다. PLC는 옴론을 채택합니다. 전원 케이블의 상한은 구멍이 납니다. 타장비 사이의 케이블과 기송관은 하부에 배선되고 배관될 것입니다.
5. 장비 구성
| 아니오. |
조직 구성 |
시스템 구성 |
양 |
| 1 |
랙 시스템 |
|
1개 세트 |
| |
|
용접된 스켈레톤 구조 |
1 |
| |
|
기판 (강철판 도금) |
2 |
| 2 |
매뉴얼 공급과 위치 파악 시스템 |
|
1개 세트 |
| |
|
위치결정 메커니즘을 공급하기 |
1 |
| 3 |
테이프 접착성 메커니즘 |
|
1개 세트 |
| |
|
실린더 -smc |
6 |
| |
|
선형 가이드 레일 상위 은 |
4 |
| 4 |
클램핑과 회전 메커니즘 |
|
2개 세트 |
| |
|
실린더 -smc |
10 |
| |
|
선형 가이드 레일 상위 은 |
4 |
| |
|
자동차 -헨델베르크 |
1 |
| |
|
동기 전동 벨트 |
2 |
| 5 |
운영 체제 |
|
1개 세트 |
| |
|
터치 스크린- |
1 |
| 6 |
제어 시스템 |
|
1개 세트 |
| |
|
PLC 옴론 |
1 |
6. 협력 갱신
1. 신 장비 약속
고객들에게 제공된 상품이 브랜드 뉴, 완전하고 사용하지 않은 장비이라는 것을 우리의 회사는 보장합니다.
2. 기밀성 갱신
어떠한 당의 서면 허가 없이, 상대편의 관련된 도면, 기술 정보, 사업 정보와 다른 기업 비밀과 기술적 비밀이 어쨌든 제 3자들로 누출되지 않아야 하기로 우리의 회사는 약속합니다.
3. 애프터 서비스 갱신
(1) 장비, 파티 비의 선적일로부터의 2개월이 장비가 결점이 있을 때 일년 이내에 적시이고 무료 보증에서 비인간 잘못에 책임이 있다고, 판매 후 서비스 직원은 고지를 받은 후 2 시간 이내에 대응할 것입니다. 상황에 따르면, 병력은 48 시간 이내에 적소에 있어야 합니다. 60 시간까지는, 구매자에 의해 생산의 연속성을 보장하고 ;
(2) 장비가 보증 기간 지나간 후, 문제가 있다면 양당은 그것을 전달하고 상대합니다. 필요하다면, 판매 후 인사는 그것을 수리하기 위해 보내지고 단지 비용이 고발될 것입니다. 즈에
(3) 양당에 의해 서명된 계약과 세부 협정에 명기된 보증 기간 동안, 회사는 자사 제품의 일반적 사용 동안 인적 피해에 의해 초래되지 않는 품질 문제를 위한 보증을 제공할 것입니다.
