슈퍼커패시터 포탄 굴리기와 홈 기계 실링, 건전지 팩 조립 라인
포탄 - 롤링 홈 라인
1.1 장치 기능과 원리로의 도입 :
자동 조립 라인은 자동 포탄 공급 장치, 자동 그루브 롤러와 순환 컨베이어 라인으로 구성됩니다. 그들 중에, 급송기가 익숙한 자동 외피는 청정과 자동 외피 공급을 불어 베어 셀의 양쪽 끝, 외경 형성, 지름 측정, 음극 귀의 자동 형성, 막대기 접힌 귀, 알루미늄 외피의 자동 피드에 배큐밍의 기능을 실현합니다. 롤링 장치가 익숙한 자동 홈은 자동 윤활유 주입, 공형 압연의 기능을 실현하고 배터리의 봉합과 라인이 익숙한 고리가 각각 대의 생산 라인에서 배터리의 물류관리 주기를 실현합니다.

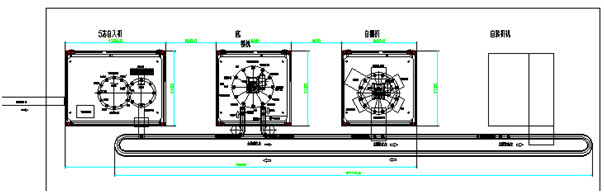

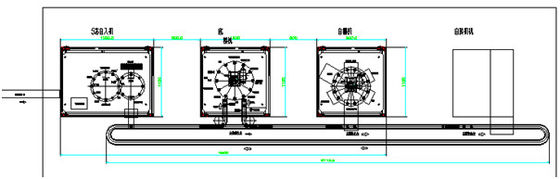

1.2 (그림으로) 장비의 전체적인 외관
1.2.1 전체적인 크기 : 길이 : 4500 밀리미터 Ｘ 폭 : 1200 밀리미터 Ｘ 높이 : 1600 밀리미터 ;
1.2.2 출현 : 응력을 가진 언더프레임은 정방형 공형 용접 구조를 채택하고 상위 접합 구조물이 플렉시글라스로 밀봉되는 알루미늄 합금 프로파일 구조를 채택합니다 ;
1.2.3 운용 정합 : 각각 장치는 독립적으로 조종된 터치 스크린을 갖추고 있으며, 그것이 작동하도록 쉽고 유지하도록 쉽습니다 ;
1.3 장비의 주성분
1.3.1 공기 성분 : 일본의 SMC 제품 ;
1.3.2 전기적인 제어 시스템 : PLC는 일본의 옴론 제품을 채택하고 터치 스크린이 EVIEW 제품을 채택합니다 ;
1.3.3 선형 가이드 레일, 볼 스크류, 리니어 베어링, 기타 등등. 다음 HAIWIN 제품은 채택됩니다 ;
1.3.4 서보 모터 : 파나소닉 제품은 사용됩니다 ; 스텝 모터 : 일본의 산요 회사의 제품을 사용하기 ;
1.3.5 시각적 처리 시스템 : 일본의 키엔스 제품 ;
1.3.6 장소 용접 전력 공급 : 일본의 미야키 회사의 8000A 제품 ;
1.3.7 회전식분할기 : 대만 황갈색 계열사의 제품은 채택됩니다 ;
2. 생산 라인에 적합한 수입 재료와 품질 규격
2.1 장비가 생산할 수 있는 제품 상세 범위 : 35600 시리즈품 ;
2.2 극 귀 형식 : 1개의 긍정적 귀 ; 한개의 음극 귀 ; 정부 전극 귀는 배터리가 공급될 때 수직 상태에 있어야 합니다.
2.3 셀 직경 허용 범위는 자동 알루미늄 외피 로딩을 위한 요구조건을 충족시킬 수 있을 것입니다.
3세. 장비의 기술적인 매개 변수
3.1 장비 상품의 자격 있는 금리 : ≥95% (기계에 의해 초래된 나쁜 제품 때문에)
3.2 장비 용량 / 속도 : 20PPM ;
3.3 장치 고장률 : ≤5% (고장이 단지 장비에 의해 발생되었습니다)
3.4 전기적인 설비 : 전압 AC220±10%, 전원 10KW
3.5 압축된 공기 : 0.6mpa
3.6 좋은 인간 환경 공학적 성능은 기계설계에서 달성되어야 합니다 ;
3.7 알루미늄, 스테인레스 강 또는 전기 도금은 기계의 구조 재료로서 선호됩니다 ;
4, 각각 기계 작업 중요한과 간결한 설명
4.1 자동 배터리 급송기
4.1.1 장치 기능과 원리로의 도입 :
자동 배터리 급송기는 완전 자동 생산 장치이며, 그것이 35600 배터리 자동 그래스핑, 양쪽 끝에 있는 먼지 제거, 배터리 형성, 배치하고 형성하는 음극 돌기, 구격 측정, 막대기 접힌 돌기, 알루미늄 외피 공급, 알루미늄 외피 흡수 재, 배터리 자동 피드와 자동 블랭킹의 기능을 실현하는데 사용됩니다.
배터리 자동 외피 급송기는 완전 자동 방식을 채택합니다, 배터리가 프리 서열 풀 벨트를 거쳐 잡고 로딩하기 위한 자동 매혹적 로봇의 방식 까지 자동적으로 워크스테이션에 입력됩니다, 배터리 외피 공급이 저장고 적층화의 방식, 정부의 자동 식별을 채택합니다.
4.2.2 장비 작동 흐름
배터리를 자동 피드 기지 - 선발 로봇에게 보내기 위해 드로스트링 것이 정착물을 가져오고 배치하는 배터리가 플라스틱 축전지와 시험세포 직경을 만들기 위해 자동적으로 먼지, 미용 성형 외과의사들을 추출하기 위해 배터리에 회전 다이얼에 놓입니다 - 자격이 없는 배터리 바깥쪽의 자동 잡초 - 이단자 귀 플라스틱의 단체를 재형성하는 귀 음극 귀의 포지셔너 회전과 위치설정 - 음극 귀 위의 자동 굽힘 - 정착물을 알루미늄 외피 먼지 제거, 배터리, 자동 로딩 알루미늄 외피에 위치시킨 알루미늄 외피 자동 피드 자동 식별 (정부 방향)과 자동적으로 작은 다이얼 안으로 알루미늄 외피 - 배터리 페칭 하에 회전 조종자가 정착물 '으로 180을 회전시킵니다의 기업 연합이 인 컨베이어 라인과 전기는 컨베이어 라인을 따라 후작업 역에 옮겼습니다.
4.1.3 주성분의 구성
4.1.3.1 전기 셀의 로봇을 고발하는 것 : dof 로봇이 익숙한 4는 전기 셀의 자동 충전을 실현합니다.
4.1.3.2 알루미늄 외피의 자동 급송 장치 : 그것은 저장 빈으로 구성됩니다, 있는 회전식 공급 장치, 모터, 환원제, 알루미늄 외피 앞과 뒤쪽 검출 장치, 기타 등등이 배터리 알루미늄 외피의 자동 피드를 실현하곤 했습니다.
4.1.3.3 12개 스테이션 회전 다이얼 : 환원제, 12 스테이션 회전식분할기, 전자기 클러치, 위치 결정 핀, 12개 스테이션 인덱싱 디스크, 기타 등등이 익숙한 모터로 구성된 1개 세트는 각각 스테이션에 배터리 위치설정과 클램핑과 회전하는 전송을 실현합니다.
4.1.3.4 6 위치 회전 다이얼 : 모터, 환원제, 6 위치 회전식분할기, 위치 결정 핀, 플레이트 분할, 기타 등등으로 구성되는 한 셋트가 배터리 쉘 전송과 전지 셀 조립체를 위해 사용됩니다.
4.1.3.5 배터리 조형실 : 그것은 충전 조종자와 배터리 형성을 위한 클램핑 손과 자외선 검출, 기타 등등으로 구성되며, 그것이 송전선으로부터 배터리를 파악하고, 와인딩 뒤에 배터리의 외경을 형성하고, 배터리의 외경을 발견해서 사용됩니다.
4.1.3.6 음극 귀의 위치화 스테이션 : 그것은 음극 귀, 기타 등등의 자동 회전 장치와 위치 검출 장치로 구성되며, 그것이 전기 셀의 음극 귀의 위치설정을 실현하는데 사용됩니다.
4.1.3.7 부정적 귀 조형실 : 그것은 클램핑 형성 메커니즘과 검출 센서로 구성되며, 그것이 각각 두개의 부정적 귀를 형성해서 사용됩니다.
4.1.3.8 네거티브 러그의 자동 굽힘 위치 : 그것은 네거티브 러그의 전기 셀 위치결정 메커니즘과 2 자동 만곡 메커니즘으로 구성되며, 그것이 네거티브 러그의 자동 굽힘을 실현하는데 사용됩니다.
4.1.3.9 전기 셀의 충전소 : 그것은 알루미늄 외피 위치결정 메커니즘, 전기 셀의 자동 충전 기전, 검출 센서, 기타 등등으로 구성되며, 그것이 전기 셀의 자동 충전을 실현하는데 사용됩니다.
4.1.3.10 배터리 회전식 방전용 스테이션 : 그것은 알루미늄 외피 안으로 로딩된 후 밑바닥까지 입으로부터 수직적으로 플립되기 위해 베터리 셀을 실현되는데 사용되고 순환 컨베잉 라인의 배터리 베이스에 투입한 회전하는 조종자, 기타 등등을 파악하여의 구성됩니다.
4.3 자동 슬롯 롤링 장치
4.3.1 장치 기능과 원리로의 도입 :

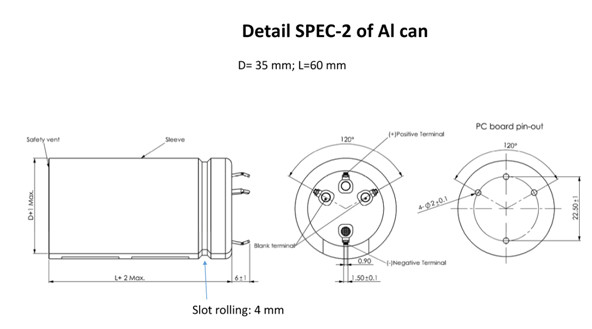

이 자동 홈 롤링 장치는 완전 자동 생산 장치이며, 그것이 35600 원통형 전지의 자동 공형 압연을 실현하는데 사용됩니다. 홈의 정밀 크기는 다음과 같습니다 (그것이 배터리 외피와 파티 a의 캡에 따라 변경되고 조정될 수 있습니다) :
명부 슬롯사이즈
정착물 (2 a)를 배치하는 회전 다이얼로의 회전 조종자 배터리 페칭을 통하여, 수송 라인과 배터리의 기지와 함께, 나누는 디스크는 다음과 같은 작업에서의 각각 위치를 위해 행해집니다 : 배터리는 자동적 주입의 껍데기를 벗깁니다, 진공인 자동 롤공형이 어떠한 파손, 단락 회로, 세포 벽개면 코팅에서 자동 검출, 자동절단, 기타 등등이 있는지 보기 위해 홈 알루미늄 외피를 회전시킨 후에 재와 탐지를 빨아들입니다. 롤링 홈이 완료된 후, 배터리는 고리 컨베이어 라인과 함께 옮겨지고 배터리가 손으로 토대로부터 빠져나가고, 회전 원판에 투입했습니다.
4.3.2 장치 작동 흐름
컨베이어와 샤시 배터리로 휠에 늘어서고 정착물 2 (1) - 자동 검출과 배터리 외피 스프레이를 가진 > 배터리 - 자동 롤공형 - 세포 벽개면 코팅, 자동 블랭킹에 대한 진공 열중한 재와 배터리 외피 깨진 진공시험 -> 배터리 폐회로 시험을 배치하여 회전식 조종자 배터리 페칭과 내부 휠을 공급하세요.
4.3.3 주성분의 구성
4.3.3.1 6 위치 회전 다이얼 : 그것은 모터, 각각 스테이션에 배터리와 회전하는 전송의 위치설정과 클램핑을 실현하는데 사용된 인 환원제, 6 위치 회전식분할기, 전자기 클러치, 위치 결정 핀과 6 위치 디바이딩 다이얼, 기타 등등으로 구성됩니다.
4.3.3.2 상위 (낮은) 공급 조종자를 회전시키는 것 : 그것은 회전 메커니즘에 보답할 때, 익숙해져 있는 상부 및 하부 이동 메커니즘, 공기 손가락, 배터리 위치 결정 고정 장치, 검출 센서, 기타 등등이 전달 선에서부터 홈 롤링 장치까지 배터리의 피딩하고 방전용인 자동장치를 실현한 두 입장 180으로' 구성됩니다.
4.3.3.3 배터리 로딩 검출과 자동 기름 인젝션국 : 그것은 검출 센서, 자동 오일 주입 장치, 고정 브라켓, 기타 등등으로 구성되며, 그것이 롤링 홈 동안 배터리 쉘에 벽난로의 마찰을 감소시키기 위해 거기가 배터리 쉘의 표면에 어떠한 배터리 로딩과 윤활유 주입이 있는지 체크해서 사용됩니다.
4.3.3.4 자동 롤링 홈 스테이션 : 배터리의 자동 롤링 홈을 실현하기 위해 공구 헤드, 캠형 공급 장치와 업 긴급한 메커니즘을 회전시키면서, 그것은 배터리 탄력 있는 재킹 메커니즘, 위치결정 메커니즘, 이끄는 맨드릴로 구성됩니다.
4.3.3.5 진공 흡착 황사와 알루미늄 껍질 손상 검출 스테이션 : 그것은 상하 운동 메커니즘, 진공 흡착 메커니즘, 진공 검색 메커니즘, 기타 등등으로 구성되며, 그것이 롤링 홈 뒤에 있는 배터리와 알루미늄 껍질 손상의 탐지의 내벽으로부터 먼지 제거를 위해 사용됩니다.
4.3.3.6 단열재 실험소 : 그것은 위 아래로 이동 탐침, 검출 센서, 절연 저항 측정기, 기타 등등으로 구성됩니다.
4.3.3.7 자동 접착 위치 : 그것은 업 다운 이동 메커니즘, 회전하는 이동 메커니즘과 그루링 시스템, 기타 등등으로 구성되며, 그것이 배터리의 내벽의 자동 접착을 실현하는데 사용됩니다.
4.4 고리 모양 컨베이어 라인
이 송전선은 생산 라인의 각각 역에서 (샤시에 설치된) 배터리의 유통을 실현하는데 사용됩니다. 상응하는 역은 정류장 정류장 메커니즘과 공급 장치를 갖추고 있습니다. 롤링 홈에 의해 완성된 배터리는 피딩하는 조종자를 통하여 전환 트레이 안으로 로딩됩니다.
5 : 장비 일반적 구성과 표준
5.1 장치 컬러 : 칼라 판은 널리 퍼질 것입니다
5.2 기계의 외벽, 장비 ≤ 80 DB (데시벨)의 소음으로부터 10MM을 측정하기
5.3 장비는 주의 적절한 기계적이고 전기 장비의 안전 기준과 당 a의 안전 코드에 의해 요구된 모든 안전 기준과 요구에 따릅니다.
5.4 중국 사용 설명서와 장비 정비교범은 첨부됩니다.
5.5 전기 제어 차트, 공기 제어 차트, 취득물의 상술, 원시 코드와 기계의 다른 재료는 무작위로 전달될 것입니다.
5.6 판매자는 다양성을 교체를 위해 구매자에게 다양한 영역의 목록과 그림을 제공할 것입니다.
5.7 착용부는 장비에 첨부됩니다 :
5.8 이름, 대수, 상술, 모델 또는 그림, 브랜드, 예상 수명과 다른 정보를 포함하여 취약 분야의 목록을 공급하세요.
Vi. 환경조건을 운영하는 장비
6.1 중량의 장비 : 약 600Kg ; 장비 사이즈 : 길이 × 폭 × height = 2100mm×1300mm×1540mm ;
6.2. 대기 온도 : 파티 a's 워크숍의 환경에 의해 결정됩니다 ;
6.3 제어전원공급장치 : 싱글-피하세 220V, 50HZ,5KVA 전압 변동값 범위 : + 10%-10%;
6.4. 압축된 공기 : 마르는 후의, 여과와 압력 안정화 : 배출구 압력은 5.0 킬로그램 / cm2보다 더 큽니다 ;
6.5 파티 한 사이트 위의 공중이 언임피디드된다는 것을 보증할 것입니다 ;
1. 신 장비 약속
고객들에게 제공된 상품이 브랜드 뉴, 완전하고 사용하지 않은 장비이라는 것을 우리의 회사는 보장합니다.
2. 기밀성 갱신
어떠한 당의 서면 허가 없이, 상대편의 관련된 도면, 기술 정보, 사업 정보와 다른 기업 비밀과 기술적 비밀이 어쨌든 제 3자들로 누출되지 않아야 하기로 우리의 회사는 약속합니다.
3. 애프터 서비스 갱신
(1) 장비, 파티 비의 선적일로부터의 2개월이 장비가 결점이 있을 때 일년 이내에 적시이고 무료 보증에서 비인간 잘못에 책임이 있다고, 판매 후 서비스 직원은 고지를 받은 후 2 시간 이내에 대응할 것입니다. 상황에 따르면, 병력은 48 시간 이내에 적소에 있어야 합니다. 60 시간까지는, 구매자에 의해 생산의 연속성을 보장하고 ;
(2) 장비가 보증 기간 지나간 후, 문제가 있다면 양당은 그것을 전달하고 상대합니다. 필요하다면, 판매 후 인사는 그것을 수리하기 위해 보내지고 단지 비용이 고발될 것입니다. En
(3) 양당에 의해 서명된 계약과 세부 협정에 명기된 보증 기간 동안, 회사는 자사 제품의 일반적 사용 동안 인적 피해에 의해 초래되지 않는 품질 문제를 위한 보증을 제공할 것입니다.
