18650 48V30AH 전기 자전거용 배터리 팩 조립 라인
1. 사업추진 배경 및 조건
1.1 프로젝트 수행 배경
파티 A는 전기 자전거 배터리 포장 배선이 필요합니다.이 생산 라인은 전기 자전거 18650 48V30AH 리튬 배터리 팩의 생산에 적용할 수 있습니다. 생산 라인에는 약 3명의 설계자가 있으며 생산 능력은 1시간에 6,000~6,500개 이상의 자격을 갖춘 18650 셀 모듈을 조립하는 요구 사항을 충족할 수 있습니다.생산 라인은 최대 300*260mm의 셀 모듈 생산과 호환됩니다.
1.2 프로젝트 시행을 위한 조건
프로젝트 구현은 다음 조건을 충족해야 합니다.
배터리 팩 시스템 조립 재료는 고객 A가 제공해야 합니다.
고객 A가 제공한 전원 공급 장치에 배터리 포장 배선, 10kW 이상;
배터리 포장 배선 흡입 및 건조 공기 공급원은 0.5m3/h 이상으로 고객과 당사자 A가 제공해야 합니다.
당사자 A의 표준 공장 환경 요구 사항:
작업장 접지 정전기: ≤10의 8승;
작업장 정전기 방지 처리: 전문적인 정전기 방지 처리, 장비 접지 및 정전기 접지를 별도로 수행해야 합니다.
작업장 방진 등급: 100만(일반 환경);
작업장 환경: 온도 0~45℃, 습도 20%~60%;
공기 소스 요구 사항: 입구 압력 > 0.7MPa, 이슬점 온도 <5℃;
생산 라인 전원 공급 장치: 삼상 5선식 AC380V±10%;주파수: 50Hz;
들어오는 전원 공급 장치는 안정적인 접지선을 제공해야 합니다.
바닥 시멘트 두께(고정볼트 사용) : 300mm
바닥 유효 높이: 4미터 이상
지상 평탄도: 2m±2mm
2. 사업 수행 범위
2.1 배터리 팩의 요구 사항 및 유형을 충족하기 위한 전기 자전거 배터리 패킹 배선:
2.1.1 배터리 팩 정보:
2.1.1.1 배터리 패키지 개요도
없다
2.1.1.2 배터리
1) 세포 유형: 18650;셀 크기: Φ 17.8 ~ 18.5mm;높이 64.8~65.4mm;
2) 공급 방법: 셀을 셀 재료 상자에 수동으로 로드합니다.
2.1.1.3 전류가 흐르는 슬라이스
1) 현재 캐리어 모양: 분기 칩 스탬핑;
2) 전류 캐리어의 두께: 0.15mm ~ 0.25mm;
2.1.1.4 위아래로 덮음
1) 최대 크기: 300mm×400mm
2) 셀 수: ≤100
2.1.2 전기 자전거 배터리 포장 및 배선에 대한 재료 요구 사항:
2.1.2.1 재료 바코드 요구 사항:
바코드 유형: 2차원 코드 또는 1차원 코드;
바코드는 명확하고 읽기 쉬워야 합니다.바코드를 인쇄하여 종이에 붙여야 하며, 붙여넣기 위치는 약관의 규정에 따릅니다.
2.2 전기 자전거 배터리 포장 배선 설계.제조 및 승인을 위한 배터리 팩 유형:
2) 모듈 무게: ≤15kg
3) 팩 무게: ≤30kg
4) 상부 및 하부 덮개의 무게: ≤30kg

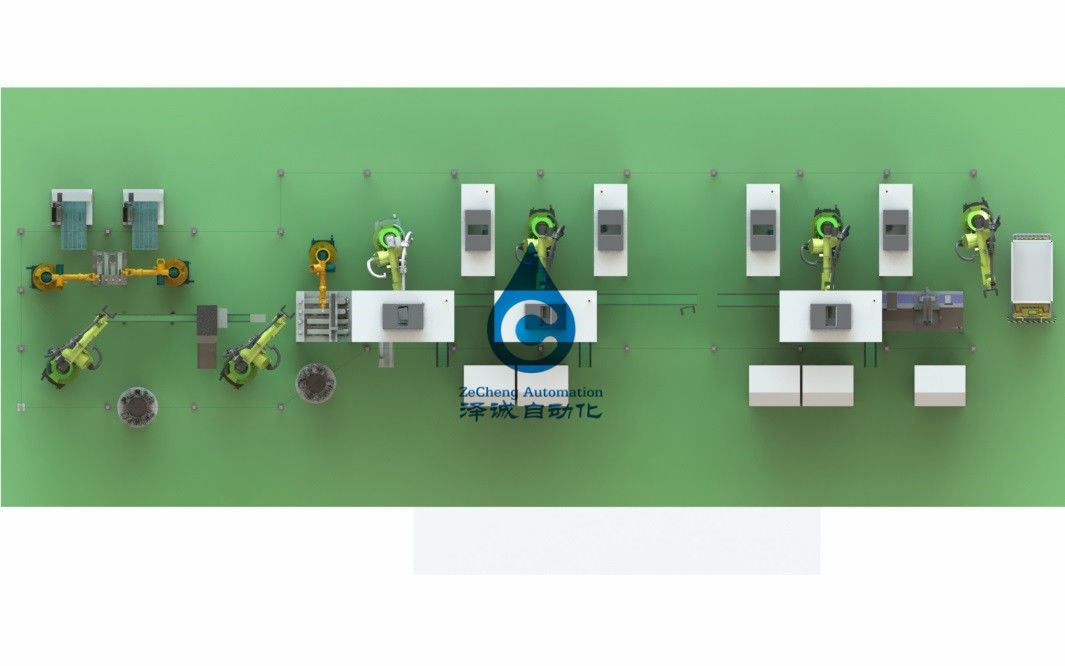

2.4.1 전기 자전거 배터리 포장 배선 레이아웃:
필요한 라인 바디 크기는 L25 m × W5 m × H2.5 m입니다.
1) 적용 범위:
모듈 크기: L 200(±20)* W 200(±20)* H 300(±20) mm
팩 크기: L 200(±20)* W 200(±20)* H 300(±20) mm
팩 무게: W: 30Kg
2) 디자인 용량 : 매일 500팩의 디자인이 생산됩니다.
참고: 운영자 스테이션의 생산 효율성은 인력 숙련도 및 스테이션 인력 할당에 따라 다릅니다.
3) 면적 크기: L25000mm*W5000mm*H2500mm
참고: 1. 이 면적 크기에는 장비 배치 면적이 포함되지만 인력은 포함되지 않습니다.재료 통로 치수.
2. 라인 바디의 실제 사이즈는 디자인에 따라 달라질 수 있습니다.
4) 오퍼레이터 구성 : 약 3명
5) 장비제품의 1차 합격률 : ≥99% (참고 : 비정상적인 자재로 인한 불량 및 작업자가 표준 공정에 따라 작동하지 않음은 포함되지 않음)
6) 생산율: 98% (참고: 비정상 장비 자체만 포함)
7) 전원 요구 사항: 생산 라인 전원 공급 장치: 삼상 5선식 AC380V±10%;주파수: 50Hz;들어오는 전원 공급 장치는 안정적인 접지선을 제공해야 합니다.
8) 전력 속도: 15KW(테스트 장비 제외)
9) 공기 소스: 공기 압력: 0.7Mpa 이상, 배기 용량: 20L/min
자주하는 질문
Q1: 당신은 공장 또는 무역 회사입니까?
A: 우리는 공장, 우리의 R&D 팀, 생산 부서, 배터리 용접기 등에서 디자인, 도면, 공정, 조립, 커미션 및 최종 패키지 및 배송입니다.
Q2: 사용자 정의를 수락합니까?
A2: 예.우리는 주문을 받아서 만들어진 기계를 받아들입니다.10년 이상의 풍부한 경험을 가진 우리의 강력한 R&D는 사용자 정의를 할 수 있습니다.
Q3: 가격에 대해?
A3: 가격은 협상 가능합니다.각 배터리 용접 또는 분류 기계 내부 구성 및 주문 수량에 따라 변경할 수 있습니다.
