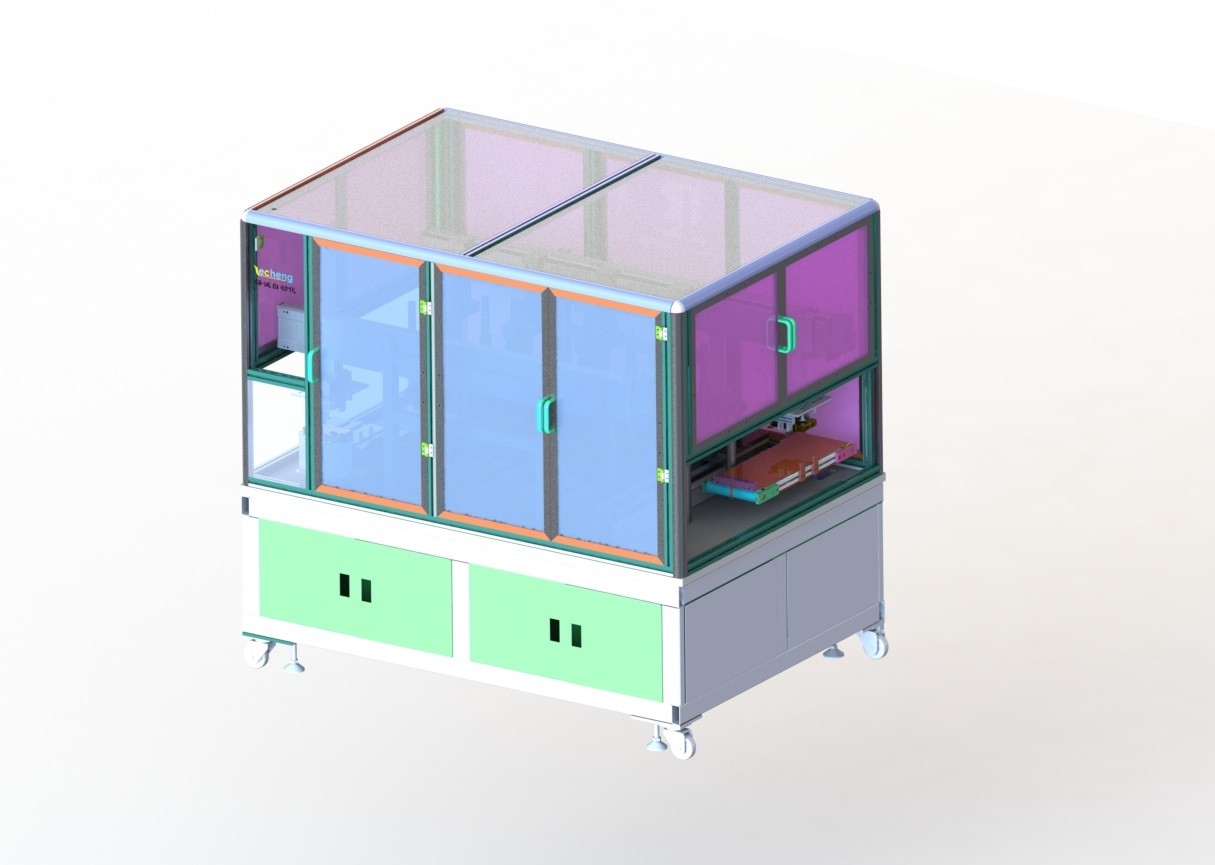

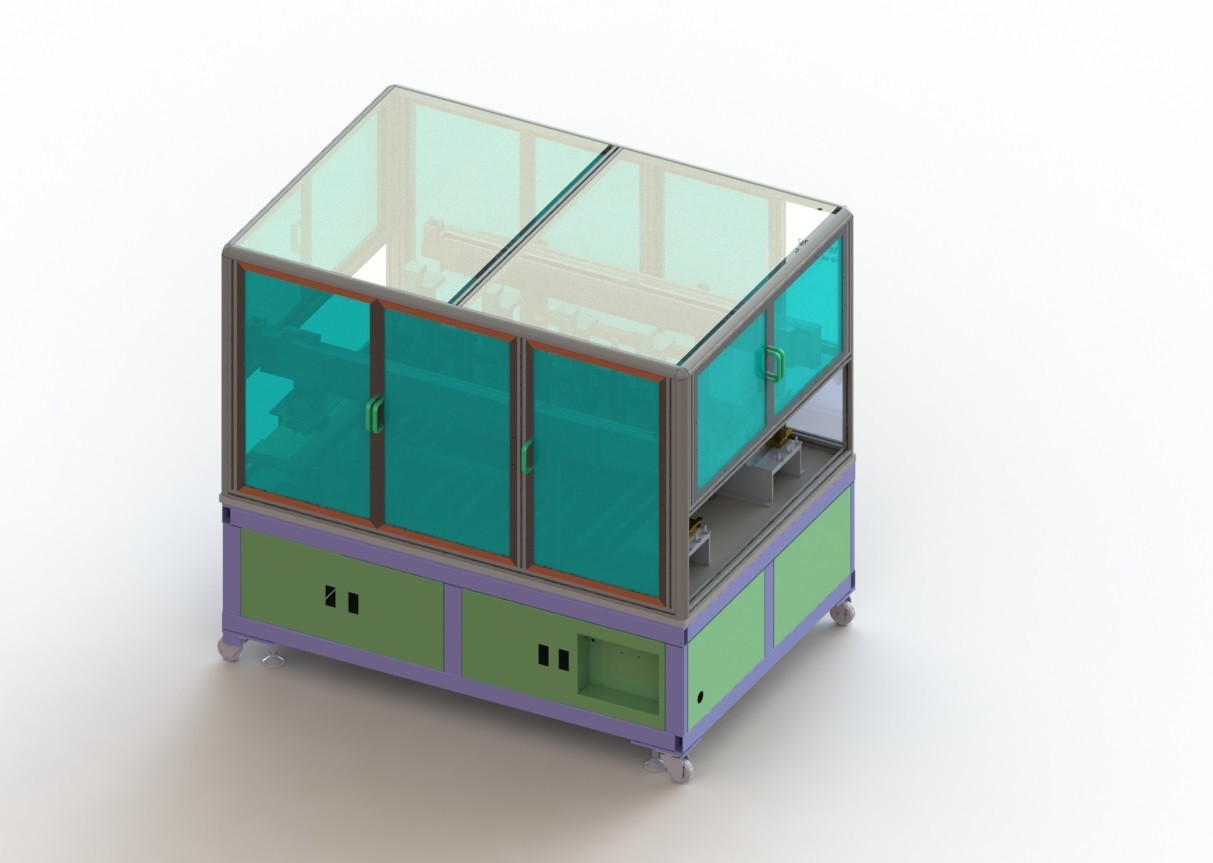

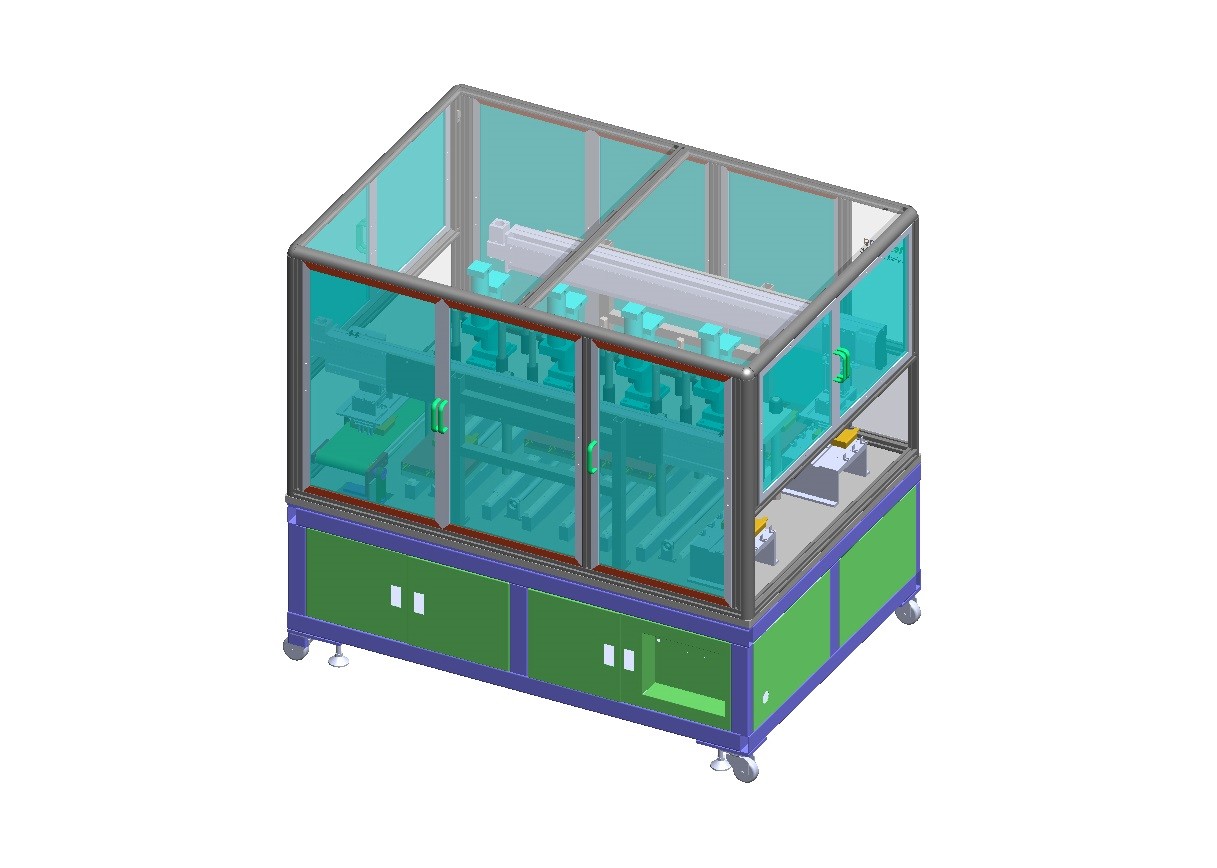

장비 4 정거장 가열 압착 기계를 제조하는 AC380 Ｖ 리튬 이온 배터리

장비 핫 프레스 정거장 직선을 제조하는 리튬 이온 배터리

2.1.1 기능 요약 설명

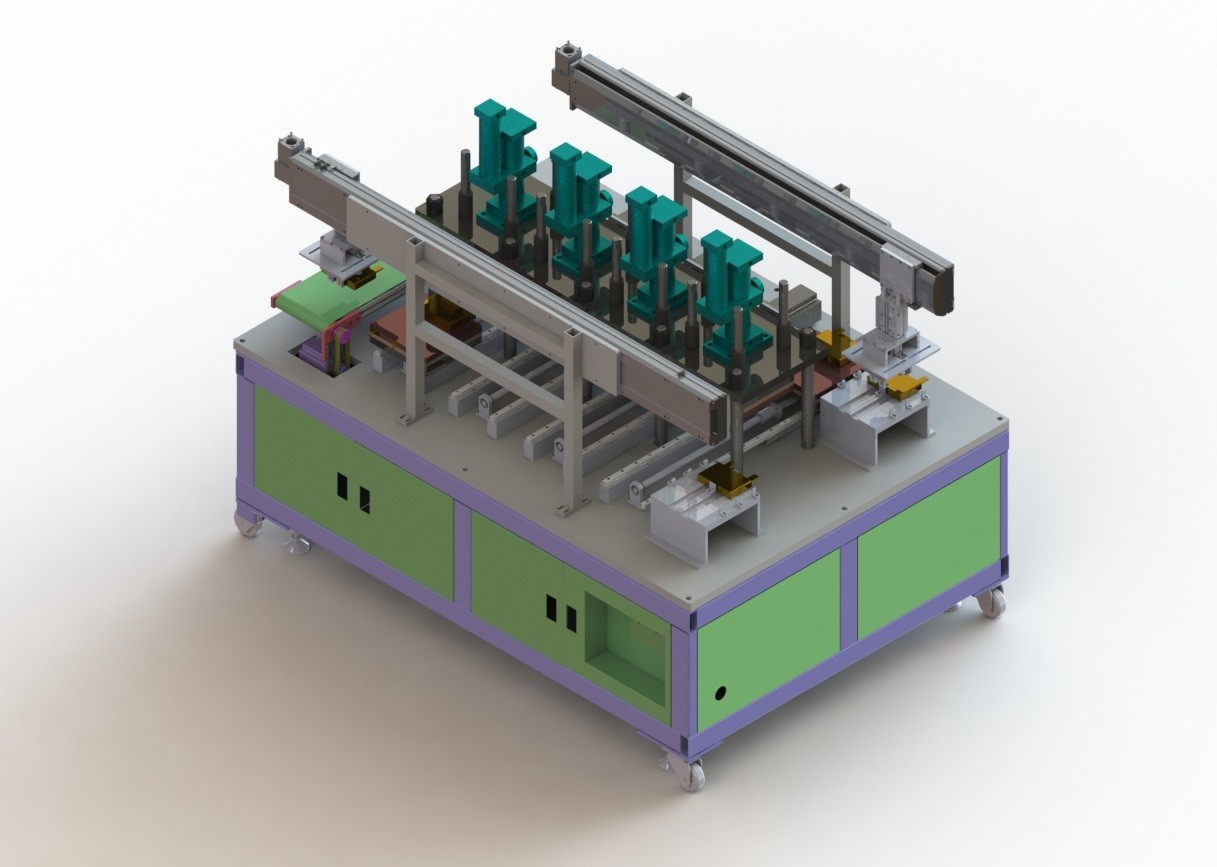

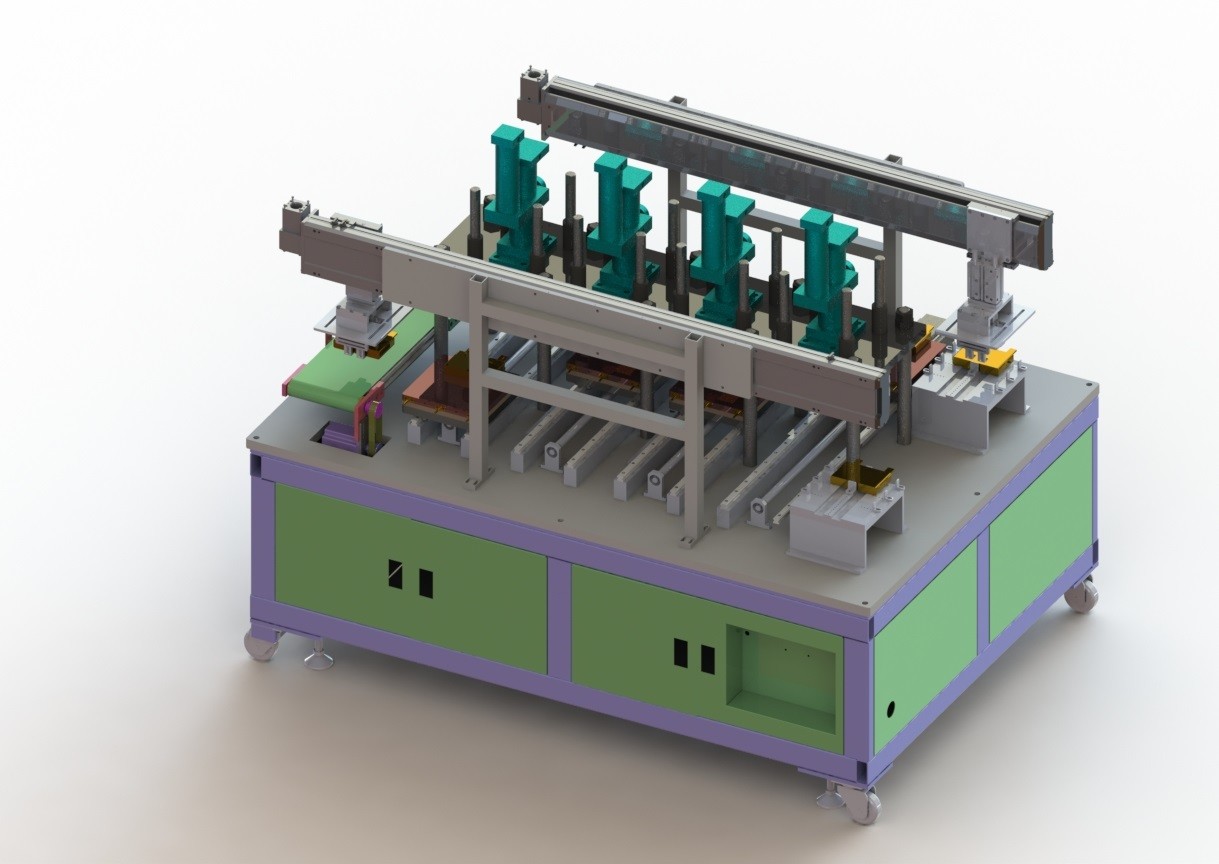

주로 피딩되는 기계적 핸드와 짐을 내리으면서, 자동 가열 압착, 하이포트 테스트와 다른 기능을 포함하여 뜨거운 프레스 머신은 4 역 일직선형을 채택합니다. 장소에서 센서는 제품이 적소에 있는 후에 베터리 셀의 위로 재킹을 발견하고 엷은 조각 모양 세포가 손으로 잡히고, 뜨거운 프레싱 스테이션에 투입했습니다. 가열 압착은 설정 시간에 따라 지속하고 하이포트 테스트가 가열 압착이 완성되는 후에 실시합니다. 다음과 같이 레이아웃 계획을 언급하세요 :

2.1.3 주요 기능에 대한 도입

1) 단일층 물류관리 라인은 공급을 위해 사용됩니다 : 적층기는 자동적으로 단일 배터리를 물류관리 지그에 넣고 조종자를 이식하는 충전이 배터리를 잡고, 그것을 뜨거운 눌러 붙임 기구에 넣습니다 ;

2) 가열 압착 메커니즘 : 전기 셀 압력 비축 ;

A) 가열 압착 : 팔레트 없는 가열 압착 ;

B) 상부 및 하부 압축 플레이트 사이의 평행 : ≤±0.05mm ;

C) 가열 압착의 과정에서, 그것은 온도 조정의 기능을 가지고 있습니다. 뜨거운 가압 온도는 130C에 정상 온도의 사정 거리 안에 조정될 수 있습니다. 조정은 정확성은 1C 이고 겉보기 온도가 에러는 ≤1C 입니다 .연속 생산 공정에서, 뜨거운 압력 온도는 ±3C 이내에 제어됩니다 ;

D) 뜨거운 압력 시간이 0에서부터 60대까지 스텝리스이고 조정할 수 있을 때, 시간 정확도는 ±1% 내에 포함됩니다 ;

E) 예열 온도 상승 시간 : ≤30Min이 압축 플레이트 표면 온도가 130C에 실온에서 오른다는 시간입니다 ;

F) 셀 압력은 3000-5000kgf의 사정 거리 안에 조정될 수 있습니다. 연속작동 동안, 각각 전지의 포스 데비에이션은 ±0.5% 내에 포함됩니다 ;

G) 압축 플레이트를 위한 안티스틱 배터리 처리 : 안티스틱 배터리 처리는 벌거벗은 배터리와 접해서 압축 플레이트에 필요합니다. 열 압착 공정 동안, 배터리의 표면적으로 어떤 손상 또는 폴드가 없습니다 ;

3) 하이포트 테스트 : 열 압착 공정 동안 압력 하에 하이포트 핵실험을 수행하세요.

A) 조정할 수 있는 시험 전압 0 ~ 1000V, 조정할 수 있는 0 ~ 1000V, 전압 정확도 1V, 누출 전류 범위 0 ~ 10mA, 현재 정확도 1mA, 조정할 수 있는 테스트 시간 0 ~ 999s ;

B) 전류 값과 전압값은 단락 회로 판단의 정확도를 보증하기 위해 동시에 PLC 시스템에 뒤로 공급될 수 있습니다. 장비는 NG과 OK의 식별 기능을 가지고 있습니다 ;

C) 단락 시험 뒤에, 방전용 조종자는 자격이 없는 제품을 수작업 처리를 위한 불요 데이터 기록 영역에 넣을 것이고 해당 제품이 다음 물류관리 라인에 유입될 것입니다 ;

1) 전체 전력 : ≤50KW ;

2) 전원 공급기 : AC380 V±10% 50HZ, 3상 5선 시스템 ;

3) 압축된 공기 : ≥ 0.5mpa를 압박하고 ≥12m /h를 흘립니다 ;

4) 장비 무게 : ≤ 2.0 톤.지면 부하 : 650kg/㎡ ;

5) 전체적인 크기 :(길이) 2000* (폭) 1400* (높이) 2200 ;(같은 방법으로 특별한 단지 참조를 위해) ;

6) 출현 색 : 파티 a's 칼라 판에 따르면 ;

7) 장비 가동률 : 5PPM (다른 요소를 배제하는 장비의 자동 조작 효율성) ;

8) 장비 ≥ 99%의 기동율 ;

9) 제품 양품율 ≥ 98% ;

3. 전기적인 제어 시스템

1) 위치모듈과 IO 모듈은 기계 샤프트와 실린더의 움직임을 통제합니다. 시스템은 인력 오조작에 의해 초래된 장비 파손을 줄이기 위해 반대 지각 기능을 갖추고 있습니다.

2) 장치는 직렬 포트 모듈과 이더넷 모듈 인터 페이스를 보유하고, 장치에 의해 필요한 정보를 수집하고, 상류와 하류 소자를 연결시키는 기능을 보유합니다

협력 갱신

1. 신 장비 약속

고객들에게 제공된 상품이 브랜드 뉴, 완전하고 사용하지 않은 장비이라는 것을 우리의 회사는 보장합니다.

2. 기밀성 갱신

어떠한 당의 서면 허가 없이, 상대편의 관련된 도면, 기술 정보, 사업 정보와 다른 기업 비밀과 기술적 비밀이 어쨌든 제 3자들로 누출되지 않아야 하기로 우리의 회사는 약속합니다.

3. 애프터 서비스 갱신

(1) 장비, 파티 비의 선적일로부터의 2개월이 장비가 결점이 있을 때 일년 이내에 적시이고 무료 보증에서 비인간 잘못에 책임이 있다고, 판매 후 서비스 직원은 고지를 받은 후 2 시간 이내에 대응할 것입니다. 상황에 따르면, 병력은 48 시간 이내에 적소에 있어야 합니다. 60 시간까지는, 구매자에 의해 생산의 연속성을 보장하고 ;

(2) 장비가 보증 기간 지나간 후, 문제가 있다면 양당은 그것을 전달하고 상대합니다. 필요하다면, 판매 후 인사는 그것을 수리하기 위해 보내지고 단지 비용이 고발될 것입니다. En

(3) 양당에 의해 서명된 계약과 세부 협정에 명기된 보증 기간 동안, 회사는 자사 제품의 일반적 사용 동안 인적 피해에 의해 초래되지 않는 품질 문제를 위한 보증을 제공할 것입니다.
