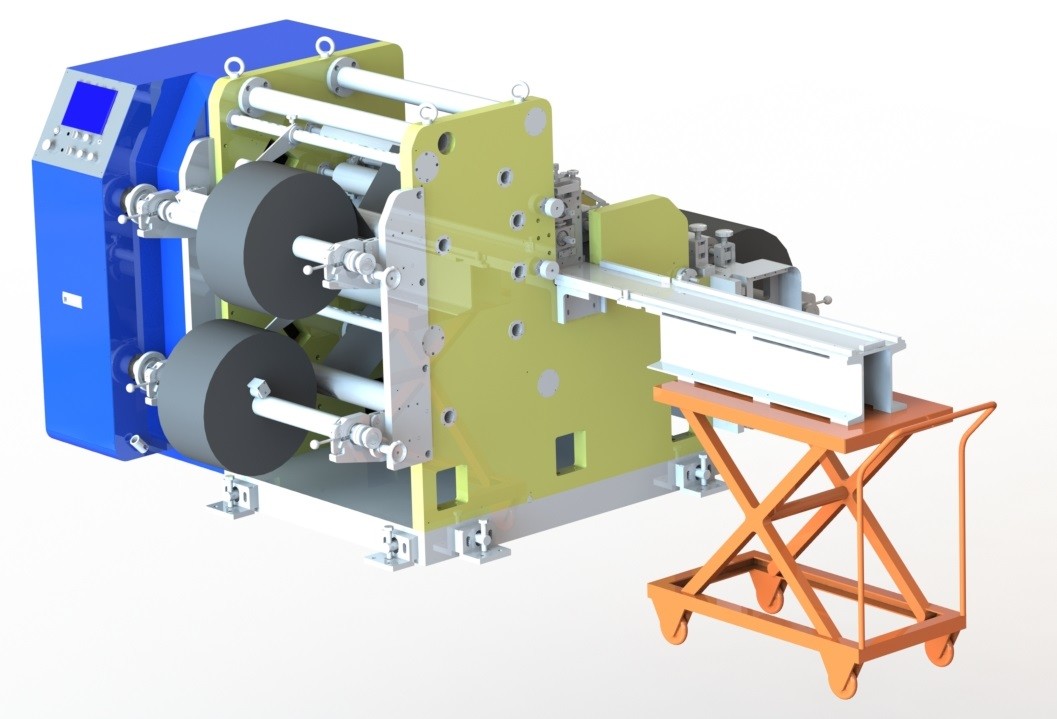

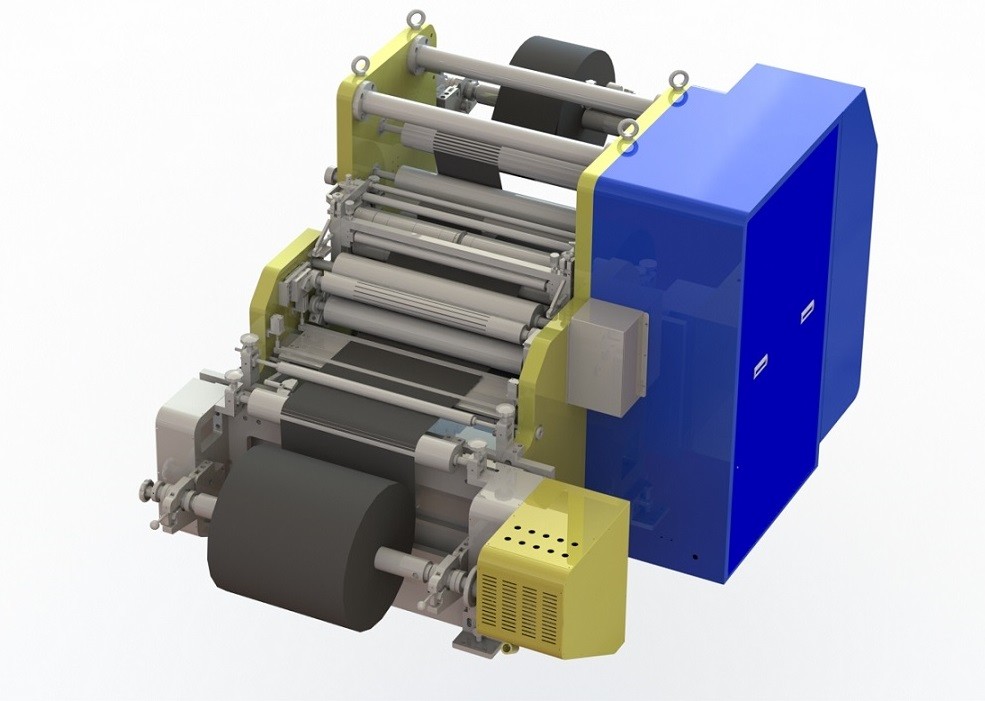

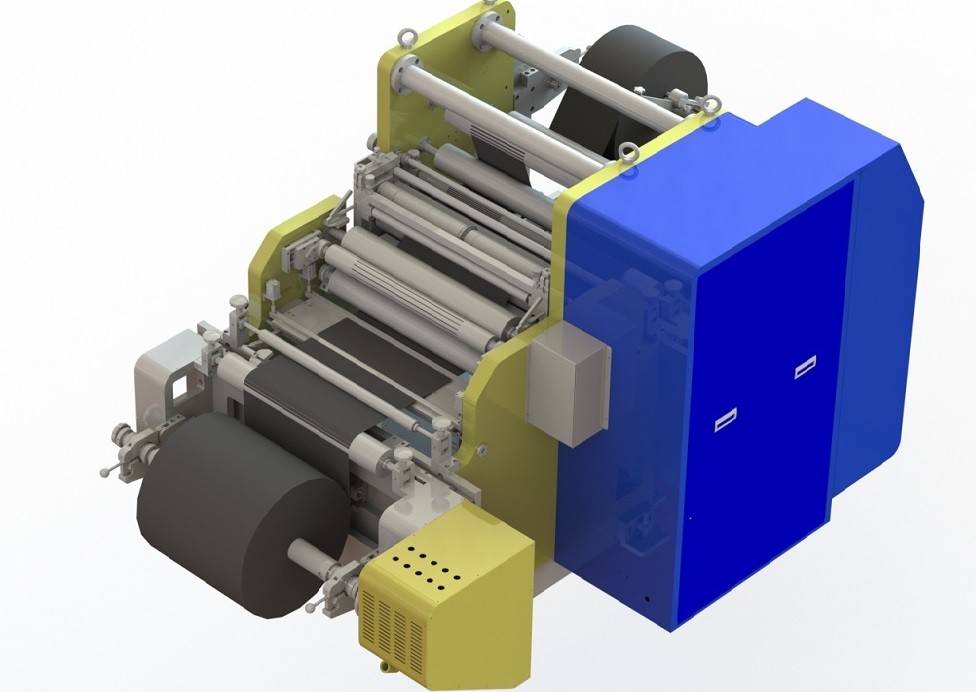

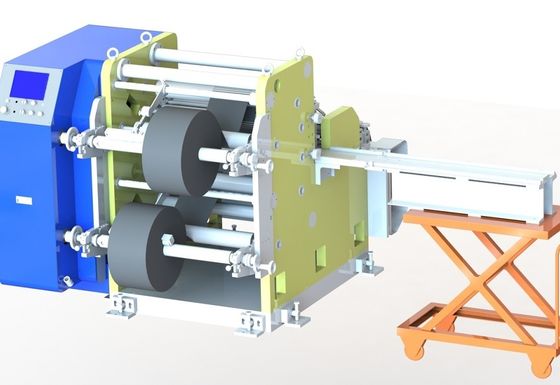

리튬 배터리 플레이트 자동 슬리팅 머신, Li 이온 건전지 팩 조립 라인
1. 장치는 작용합니다 :
슬리팅 머신 단일 기계장치 장비는 주로 야금학, 전자, 전력, 전기적이고 전기 커넥터, 전자 부품, 전원 공급기, 태양광 발전, 자동차, 조선, 장난감, 하드웨어, 물질, 배터리 전극 조각 다이아, 변압기철심, 절연성 다이아의 무정형인 스트립, 페로알로이 핵심 원자로, 임피던스 장치, 전기 용접기 코어 권선, 스텐레스 강제, 금속품, 공예품, 종이에서 사용됩니다.패키징 재료와 다른 처리 산업.제품 특징 : 초박형 스트립, 좁은 지역, 어떤 거친 부분,고 정밀도 금속 스트립도 줄일 수 없습니다. 제품 품질은 국내 고급 레벨을 가집니다. 벨트를 단단하게 하도록 적용 가능합니다. 구리. 알루미늄 벨트. 니켈, 구리, 알루미늄, 티타늄, 스테인레스 강, 비정질 리본과 다른 종류의 금속 벨트, 최고 200까지 Ｍ / 분의 가장 빠른 생산 속도와 특정 물질과 같은 가장 가는 0.02 밀리미터와 좁은 1 밀리미터를 처리하기 위한 시약과 비금속계 기재 매우 정확한 슬릿팅 장치. 안정성으로 좋습니다. 큰,고 정밀도의 도를 조정하세요. 정교한 세공. 구성. 가격도 적당하네요, 기타 등등
1.2. 이퀘아이피먼트디 연속적인 슬라이싱 기계의 주요 기능은 도구를 결합시키고 바꾸기 위해 편리한 캔틸레버 구조 도구 받침대를 채택합니다. 그것은 또한 상위 블레이드 툴 또는 두배 중단된 나이프 구조, 블레이드 유형 도구를 제공할 수 있습니다.
1) 와인딩은 조각이 활주로로 분할되는 후에 슬립 차와 공기 팽창 축의 독립 긴장과 각각 부문에 균일 텐션력과 상하 혼란 와인딩을 채택합니다 ;그리고 맨 머신 인터페이스 입력 제어를 채택하고, 빨리 걸으면서, 재료띠 니이트, 모든 작전 모두를 다시 감은 자동 막대기 장력 조정은 벨트 연결, 교대의 기능을 가지고 있습니다, 솔, 등이 지적 연속적인 분배기입니다.
2) 슬리터 커터 샤프트는 서보 모터에 의해 가동됩니다, 상부 및 하부 슬리터가 각각 서보 모터에 의해 가동됩니다, 차이가 슬리터입니다, 슬리터 막대기 시트가 작은 변형과 어떤 잔물결도 가지고 있지 않습니다.
3) 높은 절단 정확성의 연속적 갭 코팅된 막대기 동안 기판이 거친 부분, 어떤 구김 없이 모서리를 절두하지 못할 때 알루미늄 호일, 동박에 적합한 연속적인 박편화를 위한 고정밀 롤링 커터의 사용 ;
4) 높은 커팅 스피드, 40m / 분의 기계설계 고속 ;
5) PLC 제어 상수 긴장 와인딩으로 ;
6) 공기 팽창 샤프트는 언와인딩을 위해 사용되며, 그것이 물질을 잡기 위해 물질과 지게차를 잡기 위해 회전할 수 있습니다 ;
7) 밀어낸 움직일 수 있는 툴 프레임을 채택하고, 그것을 칼을 바꾸도록 쉽게 하면서, 툴 프레임은 랙카를 갖추고 있습니다 ;
8) 도구는 가지고 있고고 정밀도가, 어떤 격차 시어링도 깨닫지 않는데, 반복해서 사용될 수 있고 매우 비용을 절감합니다 ;
9) 언와인딩, 박편화와 업 다운 와인딩 동안 일정한 장력조종 ;
10) 속도는 무계단변속과 서보 모터 시스템에 의해 제어되고 모든 일부의 동기화가 실현됩니다 ;
12) 통치자와 함께 말아 올리시오 그러면 CCD 탐지 시스템이 일 수 있는material.13)에게 편리하 결함이 있는 전극 조각으로 표시하기 위한 절단기에 추가했습니다 (계약에 명시될 필요가 있으세요)
2. 장비에 적합한 수입 재료와 품질 규격
|
아니오. |
내용 |
상술 |
|
1 |
롤 직경 : |
최대 Φ500㎜ |
|
2 |
감기지 않은 중량 : |
Max450kg |
|
3 |
드럼 직경을 올링 : |
Φ3 " (Φ76.2mm) |
|
4 |
박 폭 |
Max650mm |
|
5 |
포일 두께 |
동박 : 7-20μm ; 알루미늄 호일 : 10-25μm ; |
|
6 |
코일폭 : |
슬리팅 소재 코팅의 최대 너비 :max650mm |
|
7 |
갈라진 극 두께 : |
50~300μm |
|
8 |
권선 직경 : |
최대 Φ500㎜. |
|
9 |
릴 직경 : |
Φ3 " (내경) |
장비의 3, 주요 기술적인 매개 변수 :
|
아니오. |
프로젝트 명 |
기술적인 매개 변수 |
|
1 |
타입의 명부를 두세요 : |
정류하는 정확성은 ±0.1mm이고, 정류하는 거리가 ±60mm이고, 감기지 않은 정확성이 ≤± 0.2 밀리미터이고, 가이드 롤러가 양극 알루미늄 롤러를 채택합니다. |
|
2 |
언와인딩 장력 제어범위와 정확성 |
20-100N,±1N |
|
3 |
감기지 않은 일탈 제어 행정과 정확성 : |
±50mm,±0.2㎜. |
|
4 |
기계적 속도 : |
조정할 수 있는 (연속적인 Max40m/min) |
|
5 |
허용률을 내리는 것 : |
≥10m/min |
|
6 |
절단과 상술 : 커팅 폭 :모델들 2명 (특정 폭 서면 커뮤니케이션) |
표준 커팅 폭 : 더 헤드와 도구를 바꾸기 위한 수력 상승 자동차를 포함하여 전체 기계 과정에따르면 2 ~ 3 부분은 일련의 도구 받침대를 갖추고 있습니다 :여분 부분 중 나머지는 계약에 명시될 것입니다 . 상세화되지 않으면, 기술 명세서 표준 구성에 따릅니다. |
|
7 |
폭 정도를 줄이는 것 : |
폭 정도를 줄이는 것 : ±0.05㎜; |
|
8 |
절단의 효과 : |
어떤 거친 부분 또는 물결 ; |
|
9 |
막대기 거친 부분 (한 개이고 두배 코팅 드레싱과 포일을 포함하여) |
막대기의 도포 면을 넘어서 시트로 덮으세요 : 막대기 시트의 경도 거친 부분 ≤10 Ｍ (수직 배치 : 막대기 시트의) 표면을 넘어서, 막대기 시트의 수평선상 거친 부분 ≤16 Ｍ (수평 설정 : 막대기의 표면을 넘어서 시트는) 시트를 시트로 덮습니다). |
|
10 |
나이프의 서비스 수명 |
부정적 드레싱 지역의 긍정적 드레싱 지역 공구수명 미터스노르말 오로라 포일 지역 공구수명 미터스테 공구수명은 ≥ 100,000명 ≥ 200,000명 ≥ 200,000 미터입니다 부정적 오로라 포일 지역의 범선 삶은 ≥ 200,000 미터입니다 |
|
11 |
막대기 뱀춤 (막대기의 절단 방향의 굽힘) : |
음극 휨 소편 ≤1.0mm/1300mm,Positive 막대기 휨 소편 ≤1.0mm/1300mm |
|
12 |
나이프 브랜드를 줄이는 것 :국내 불순물 나이프 |
절단 크기, 위를 조정하기 위한 스페이서 크기와 지름, 사용의 최소 직경에서 하부 나이프 Φ 130 밀리미터를 바꿈으로써의, 나이프 디스크 구조 방식 : Φ 126 밀리미터. |
|
13 |
지적 계산 특징 : |
샤프트 압력, 도구 서비스 수명, 재품 다양성, 기계 절단 속도, 절단 미터를 미끄러지게 하는 전체 절단 길이, 리트랙팅과 언와인딩 장력, 상부 및 하부 커팅 스피드 비율은 터치 스크린, 편리한 추적과 프로세스 컨트롤에 설정되고 저장될 수 있습니다. |
|
14 |
장애 경고 : |
모든 잘못은 터치 스크린에 디스플레이된 알람일 것이고 결함 지점이 자동적으로 손쉬운 유지보수를 위해 드러내질 것입니다.세 색 경보등 표시등, 터치 스크린 프롬프트. |
|
15 |
전기 장비 : |
단일-위상 380V / 30A / 50Hz ;공기소비량 (압축된 공기) : 300L / 민 ;전체 전력 : 약 6Kw ;공기 공급원 압력 (압축된 공기) > 6 kg/cm2Gas 요구 : 어떤 물, 어떤 석유, 필터된 클린 에어. 운영 환경 : 방 온도 20-40 Ｃ ; 30-70% 습도. |
|
16 |
권폭 : |
min30mm~max670mm |
|
17 |
꾸불꾸불한 정확도 : |
±0.5mm. |
|
18 |
권취 장력 제어범위 |
단축 :5-50N |
|
19 |
모서리 처분 :
|
브러시 롤러 클램핑 수집 장치, 모서리 소모 긴장은 손으로 조정될 수 있습니다 ;에지 스크랩 ≥5mm |
|
20 |
장치 회전 률 : |
≥95% |
|
21 |
중량 |
2.5T |
|
22살이십니까 |
장치 컬러 |
표준 색은 따뜻한 회색입니다 |
|
23 |
와 함께 첨부합니다 |
중국 사용 설명서와 장비 정비교범, 매뉴얼인 취득물과 다른 재료 |
|
24 |
기록 : 북극과 고객에게 (정부의 실세에 따르면) 명부 (약 500m 장기간) 시험 기계를 제공하세요 |
|
1. 신 장비 약속
고객들에게 제공된 상품이 브랜드 뉴, 완전하고 사용하지 않은 장비이라는 것을 우리의 회사는 보장합니다.
2. 기밀성 갱신
어떠한 당의 서면 허가 없이, 상대편의 관련된 도면, 기술 정보, 사업 정보와 다른 기업 비밀과 기술적 비밀이 어쨌든 제 3자들로 누출되지 않아야 하기로 우리의 회사는 약속합니다.
3. 애프터 서비스 갱신
(1) 장비, 파티 비의 선적일로부터의 2개월이 장비가 결점이 있을 때 일년 이내에 적시이고 무료 보증에서 비인간 잘못에 책임이 있다고, 판매 후 서비스 직원은 고지를 받은 후 2 시간 이내에 대응할 것입니다. 상황에 따르면, 병력은 48 시간 이내에 적소에 있어야 합니다. 60 시간까지는, 구매자에 의해 생산의 연속성을 보장하고 ;
(2) 장비가 보증 기간 지나간 후, 문제가 있다면 양당은 그것을 전달하고 상대합니다. 필요하다면, 판매 후 인사는 그것을 수리하기 위해 보내지고 단지 비용이 고발될 것입니다. En
(3) 양당에 의해 서명된 계약과 세부 협정에 명기된 보증 기간 동안, 회사는 자사 제품의 일반적 사용 동안 인적 피해에 의해 초래되지 않는 품질 문제를 위한 보증을 제공할 것입니다.
