기계 옴론 PLC 제어 시스템을 만드는 리튬 이온 전지 극판 시트 백
1. 막대기 시트 제대기에 대한 간략한 소개
이 장비는 하여 막대기 시트 가방을 위해 사용됩니다 : 두개 코일 진동판을 사용하고, 각각 풀리고, 통제를 팽팽하게 하고, 그리고 나서 진동판에서 일 측에 막대기 시트를 두고, 진동판이 자동적으로 당깁니다, 막대기 시트가 2개 진동판 사이에 끼어있다고, 상위 횡경막이 막대기 시트의 진전에 따라 오르락내리락 할 수 있고 점진적으로 진동판 사이에 막대기 시트를 삽입했습니다 ; 두축 반복해서 교환되는 이동식 매니퓰레이터 (난방 충돌과 모서리)은 막대기와 진동판 움직임을 고정시키고, 동시에 상부 및 하부 진동판 가온, 조종자가 인 플레이스, 정지, 진동판을 자르기 위한 진동판 절단 메커니즘을 이동합니다, 동시에 자르는 항구가 자동적으로 함께 용접되었습니다.
2. 설계 요구 사항
2.1. 이 기계는 배터리 양극 또는 음극의 자동 포락선에 적합합니다
도 170 밀리미터, (극 귀를 배제하는) 폭 100 밀리미터, 두께 100-300 Ｍ ; (가이드 필름의 유효 길이는 240 밀리미터입니다).
2.2. 전극 조각은 펀칭되고 재료 재료 저장함에 위치했습니다. 재료 재료 저장함의 두께는 60 밀리미터입니다.
2.3. 막대기 플랫, 막대기 거친 부분 25 이하 Ｍ ;
2.4. 폴 길이와 폭의 정확도 에러는 ±0.1mm 이하입니다 ;
2.5. 맞으세요 : 12PPM (5/2 / 부분) ;
2.6. 진동판은 이음새 0.2mm-0.5mm을 용접했습니다 ;
2.7. 가방 - 놋쇠로 만든 변두리 용접을 사용한 만들고 있는 고온 용접 공구 헤드.
3. 장비의 주성분
| 일연번호 | 조직 구성 |
더 시스템 구성 |
브랜드 또는 처리 |
수의 |
| 1 | 랙 시스템 | 1개 세트의 | ||
| 케케묵은 용접된 스켈레톤 구조 | 구워지는 래커 | 1 | ||
| 밑창판 | 강철 소편의 인산염화된 블랙크닝 | 1 | ||
| 2 | 진동판 언와인딩 시스템 | 2개 세트의 | ||
| 회전하는 학회 | 2 | |||
| 모터의 명부를 두세요 |
Ｒ 제어
|
2 | ||
| 3 | 장력 시스템 | 2개 세트의 | ||
| 전위차계 | 키엔스 | 2 | ||
| 실린더 | SMC | 2 | ||
| 4 | 빈 시스템 | 2개 세트의 | ||
| 스텝 모터 | Ｒ 제어 | 1 | ||
| 볼 스크류 | 은 | 1 | ||
| 결합 | 렌크 | 1 | ||
| 5 |
이차적 위치 파악 시스템
|
1개 세트의 | ||
| 실린더 | SMC | 1 | ||
| 리니어 가이드 | 은 | 4 | ||
| 6 | 열처리 봉합 시스템 | 2개 세트의 | ||
| 실린더 | SMC | 2 | ||
| 리니어 베어링 | 은 | 8 | ||
| 온도조절 장치 | 옴론 | 4 | ||
| 7 | 물질 풀 시스템 | 1 | ||
| 핑거 실린더 | SMC | 2 | ||
| 리니어 가이드 | 은 | 4 | ||
| 스텝 모터 | Ｒ 제어 | 1 | ||
| 8 |
매니플레이터·시스템
|
1개 세트의 | ||
| 스텝 모터 | Ｒ 제어 | 1 | ||
| 볼 스크류 | 은 | 1 | ||
| 리니어 가이드 | 은 | 2 | ||
| 실린더 | SMC | 2 | ||
| 9 | 운영 체제 | 1개 세트의 | ||
| 터치 스크린 | 쿤룬 통과 타이 | 1 | ||
| 10 | 제어 시스템 | 1개 세트의 | ||
| PLC | 옴론 | 1 |
4. 장비 기술적인 매개 변수
| 스페시픽케이션프로젝트 | ZBCA03A-00 | |
| 기술적인 매개 변수 | 효율 (PPM) | 12 |
| 제품 사양 | 첨부된 시트 치수표를 보세요 | |
| 진공 시스템 | -95kpa ~ -50kpa. 파티 a에 의해 제공된 진공 공급원 | |
| 장치 고장률 | 2 퍼센트보다 작거나 같습니다 | |
| 전체 전력 (kw) | 6 | |
| 정상적 운용 전력 (kw) | 5.6 | |

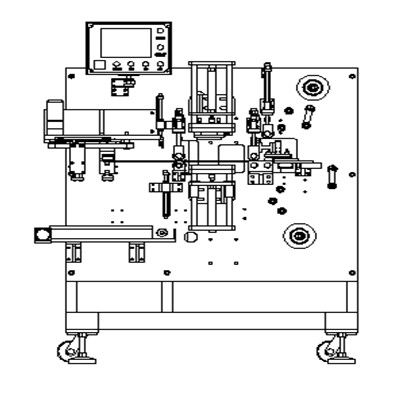

5. 장치 프로파일 도
6. 주요 장비 부품에 대한 기술
6.1. 자동 긴장 배포 다이어프램 메카니즘 : 일본 동팽 자동차, 환원제, 소형 전위차계, 저마찰 실린더와 진자추 메커니즘을 포함하여.
6.2. 배출 메카니즘 : 서보 모터, 환원제, 센서, 볼 스크류와 진공 장치, 공기의 요소를 포함하여
제품은 일본 SMC 회사에서 왔습니다
6.3 교환 용접 조종자 : 서보 모터를 포함하여, 환원제, 센서, 볼 스크류와 공기 클램프 장치, PID 온도 조절 장치, 기타 등등, 일본 SMC 제품을 사용하는 공기 성분
6.4. 컨베이어 벨트 : 독립적이고 연속적인 움직임과 평벨트 ;
6.5. 제어 시스템 : 기계는 독립적 전기적인 보드, 누출 스위치, dc 안정 전원 공급기와 다른 전원 회로 부품, PLC 제어, 중계기, 모터 제어 장치, 등을 갖추고 있습니다. 와 연결기와 단말기 일람표를 사용한 외부 접속부. PLC는 옴론을 사용합니다. 전원 케이블의 상한은 부분적으로 퍼포레이티드됩니다. 타장비 사이의 케이블과 통풍관은 배선되고, 비를 배관했습니다
