리튬 이온 건전지 폴란드 러그 극판 용접 기계 1 년 보장
1개의 극 장 용접 기계 묘사
이 장비는 극 조각과 극 러그의 자동 용접을 위해 주로 사용되고, 가공 접합에 의해 가공됩니다. 맨 위 수정같은 진동 레이저의 사용은 효과적으로 일 효율성을 개량할 수 있습니다. 자동적인 극판, 자동적인 극 러그, 자동적인 포지셔닝, 자동적인 레이저 용접은, 수동 일 강렬을, 개량합니다 일 효율성을 감소시킵니다.
2. 구상 필요조건
2.1. 효율성: 6PM (포함되지 않는 수동 급유 시간). 100개 점 대략 명중된 수정 진동자 머리 레이저 기계, 대략 8 초가 소요됩니다.
2.2. 믿을 수 있는 장비, 낮은 정비 비율, 편리한 정비 및 내구재;
2.3. 자동적인 극 러그, 자동적인 극판 및 레이저 자동 용접 극은, 고능률 끌고갑니다;
2.4. 정확한 포지셔닝, 안정되어 있는 용접 질 및 조정가능한 용접 위치;
2.5. 극 장 (용접 위치 정확도)의 제작 정확도: 경도: ±0.25mm; 통과하는: ±0.50mm;
2.6. 장비에는 뒤에 오는 기능이 있을 것입니다: 평평하게 하고, 점용접 자동적인 테이핑;
2.7. 용접된 극 귀는 표준 상자로 자동적으로 먹입니다;
2.8. 용접은 상사, 적당한 위치에서 그리고 고능률을 가진 비 접착제, 일 것입니다;
2.9. 접착 테이프의 후미의 최대는 0.4mm를 초과하지 않을 것입니다;
3. 장비의 주요 콤포넌트
| 일련 번호 | 체계 구성 | 시스템 구성 | 상표 또는 처리 | 수의 |
| 1 | 선반 체계 | 1 세트의 | ||
| 용접된 해골 건축 | 40 x40x3 당 | 1 | ||
| 기본 판 | 강철 플레이트의 까만 인산 처리 | 1 | ||
| 2 | 자전 테이블 체계 | 1 세트의 | ||
| CAM 쪼개는 도구 |
Texaco |
1 | ||
| 댄서 모터 | 통제 R | 1 | ||
| 3 | 극판 먹이는 상자 | 1 세트의 | ||
| 조미료 상자는 할 수 있습니다 | 양극 처리된 까만 알루미늄 부속 | 1 | ||
| 4 | 폴란드 귀 먹이는 상자 | 1 세트의 | ||
| 조미료 상자는 할 수 있습니다 | 양극 처리된 까만 알루미늄 부속 | 1 | ||
| 5 | 먹이기 체계를 밀어올리기 | 3 세트의 | ||
| 선형 모터 |
대만 gen
|
3 | ||
| 6 | 조작자 체계 | 3 세트의 | ||
| 자동 귀환 제어 장치 모터 |
panasonic
|
3 | ||
| 공 나사 | 은 | 3 | ||
| 선형 가이드 | 은 | 6 | ||
| 진공 흡입 컵 | M, m | 6 | ||
| 7 | 포지셔닝 정착물 | 6 세트의 | ||
| 포지셔닝 정착물 | 양극 처리된 까만 알루미늄 부속 | 6 | ||
| 8 | 압력 체계 | 1 세트의 | ||
| 가스 액체 승압기 실린더 | 대만 | 1 | ||
| 9 | 레이저 기계 | 1 세트의 | ||
|
수정 진동자 레이저 기계
|
결합된 승리 | 1 | ||
| 10 | 체계를 캡슐에 넣습니다 | 1 세트의 | ||
| 실린더 | SMC | 4 | ||
|
선형 가이드
|
은 | 8 | ||
| 11 | 상자를 받기 | 1 세트의 | ||
|
조미료 상자는 할 수 있습니다
|
양극 처리된 까만 알루미늄 부속 | 1 | ||
| 12 | 통제 시스템 | 1 세트의 | ||
| PLC | omron | 1 | ||
| 터치스크린 | Kunlun 국가 | 1 |
4. 设备技术参数
|
명세 프로젝트 |
ZBCA02A-00 | |
| 기술적인 모수 | 효율성 (PPM) | 6 |
| 진공 체계 | -95kpa ~ -50kpa. , 당 a에 의해 제공되는 진공 근원 | |
| 장비 고장 비율 | 보다 적거나 같은 2% | |
| 총 힘 (kw) | 6 | |
| 정상적인 작동 힘 (kw) | 5.6 | |

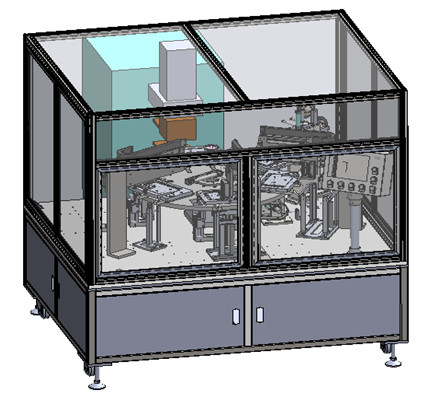

5. 장치 단면도 전망
6. 주요 장비 성분
장비는 선반 체계, 회전하는 테이블 체계, 극판 먹이는 상자, 먹이는 극 귀 먹이는 상자로 이루어져 있어 체계, 정착물, 레이저 기계, 코팅 체계, 먹이는 상자 및 전기 통제 시스템을 두는 조작자 체계를 밀어올리. 선반 굽기 페인트 색깔 온난한 회색 1C.
6.1. 구조 체계: , 기질 까만 처리를 인산 처리하는 A3를 사용하는 40x40x3 사각 용접에 의해 만드는.
6.2. 자전 테이블 체계: 댄서 모터는, 통제에 CAM 교체 후에 각 역의 위치 정확도를 지키기 위하여 쪼개는 도구를 모도록 사용됩니다.
6.3 극 먹이는 상자: 먹이는 극을 위해 사용해, 극 먹이는 상자의 범위는 제품 공정 규격에 부응하기 위하여 조정될 수 있습니다.
6.4 극 러그 먹이는 상자: 먹이는 극 러그를 위해 사용해, 물자 상자의 범위는 제품 공정 규격에 부응하기 위하여 조정될 수 있습니다. 먹일 경우 한번 불기 관 구조, 한번 불기 공기를 추가하고십시오, 극에 먼지를 제거하십시오.
6.5 먹이는 밀어올리는 체계: 극 조각, 극 러그 및 용접 완제품의 먹이기를 위해 사용하는. 극 조각과 같은 선형 모터, 물자 극 귀까지 하나씩 모는 상승 또는 가을.
6.6 조작자 체계: 포지셔닝 정확도를 지키기 위하여, 지도 나사 자동 귀환 제어 장치 모터에 의해 모는, 선형 가이드 레일. 먹이는 방법은 진공 빨판을 채택합니다.
6.7. 포지셔닝 정착물: 제품 공정 규격에 부응하는 조정가능한 포지셔닝 정착물.
6.8. 압축 체계: 레이저 용접에 공헌하고 작은 충격 힘을 비치하고 있는 가스 액체 승압기 실린더를 가진 레이저 용접의 앞에 니켈 거품을 압축하십시오. 그것은 압축 처리를 위해 극판과 극 러그의 연결에 용접하기 전에 사용됩니다.
6.9. 레이저 기계: 수정같은 진동 레이저 머리, 정확한 빛, 에너지 농도, 고능률의 사용.
접합 체계: 가공 필요조건에 따라
6.11. 상자를 받기: 그것은 물자 출력을 위해 사용됩니다. 상자의 범위는 제품 공정 규격에 부응하기 위하여 조정될 수 있습니다.
6.12. 통제 시스템: 기계는 독립적인 전기 널로, 누설 스위치, dc 안정성 전력 공급 및 다른 전력 회로 성분, 통제 PLC, 릴레이, 모터 제어 장치, 등 갖춰집니다. 그리고 연결관과 끝 테이블을 사용하는 외부 연결. PLC는 OMRON를 사용합니다. 고압선의 천장은 부분적으로 관통됩니다. 다른 장비 사이 케이블 그리고 공기 도관은 아래에 타전하고 배관됩니다.
1. 새로운 장비 약속
우리의 회사는 고객에게 제공된 상품이 아주 새롭고, 완전한 사용되지 않는 장비이다는 것을 보장합니다.
2. 기밀성 투입
우리의 회사는 어떤 당도, 다른 당의 관련 그림, 기술 정보, 사업 정보와 다른 사업 비밀 및 기술적인 비밀의 서면 허가 없이 어떤 식으로든 제3자에 새면 안된다고 약속합니다.
3. 판매 후 서비스 투입
(1) 장비의 선적의 날짜에서 2 달, 당 B는 1 년 안에 적시와 자유로운 보장에 있는 비인간적인 결함에 책임 있습니다 (장비가 잘못되 때, 판매 후 서비스 직원은 통보를 받기 후에 2 시간 안에 반응할 것입니다. 상황에 따르면, 인원은 48 시간 안에 제자리에 있어야 합니다. 아니 60 이후 시간, 생산의 계속성을 구매자 에의한 지키기 위하여;
(2) 장비 후에 문제가 있는 경우에 보증 기간을, 2개의 정당 교통하고 취급합니다 그것을 통과했습니다. 필요하다면, 판매 후 인원은 그것을 고치기 위하여 보내지고, 비용만 위탁될 것입니다. Zh
(3) 2개의 정당에 의해 계약 및 기술적인 계약에서 규정된 보증 기간 도중, 회사는 우리의 제품의 정상적인 사용 도중 인간적인 손상에 기인하지 않는 질 문제를 보장을 제공할 것입니다.
