리튬 이온 전지 극판 돌기 극판 용접기 1년 보증
기계 설명을 용접하는 1장 막대기 시트
이 장비는 주로 전극 조각과 막대기 돌기의 자동용접을 위해 사용되고 그것이 공정 결합에 의해 처리됩니다. 수정 진동 레이저 헤드의 사용은 효과적으로 일 효율을 향상시킬 수 있습니다. 자동 극판, 자동 막대기는 끌립니다, 자동 위치설정, 자동 레이져 용접이 매뉴얼 워크 강도를 감소시키고 작업 효율을 향상시킵니다.
2. 설계 요구 사항
2.1. 효율 : 오후 6시 (포함되지 않는 설명서 연료보충 시간). 크리스탈 발진기 머리 레이저 기계는 약 100 점을 때렸습니다, 그것이 약 8 초 걸립니다.
2.2. 믿을 만한 장비, 저보수 자율, 편리한 유지와 오래갑니다 ;
2.3. 자동 막대기 돌기, 자동 극판과 레이저 자동용접 막대기 돌기, 고효율 ;
2.4. 정밀 위치 조정과 안정적 용접 품질과 조정할 수 있는 용접 위치 ;
2.5. 막대기 시트의 제조 정확도가 (위치 결정 정밀도를 용접합니다) : 경도입니다 : ±0.25mm ; 관통성 : ±0.50mm ;
2.6. 장비는 다음 기능을 가지고 있을 것입니다 : 평평해짐으로써 용접과 자동 테이핑을 발견하세요 ;
2.7. 용접된 막대기 귀는 자동적으로 표준 박스로 공급됩니다 ;
2.8. 용접은 적합한 위치에서 그리고 고효율로, 굳고 비접착성입니다 ;
2.9. 접착 테이프의 후부의 최대는 0.4 밀리미터를 초과하지 않을 것입니다 ;
3. 장비의 주성분
| 일연번호 | 조직 구성 | 시스템 구성 | 브랜드 또는 처리 | 수의 |
| 1 | 랙 시스템 | 1개 세트의 | ||
| 용접된 프레임 스트럭처 | 40x40x3 파티 | 1 | ||
| 밑창판 | 강철판의 검은 인산염 처리 | 1 | ||
| 2 | 회전 테이블 시스템 | 1개 세트의 | ||
| 캠 분배기 |
텍사코 |
1 | ||
| 스텝 모터 | Ｒ 제어 | 1 | ||
| 3 | 박스를 공급하는 극판 | 1개 세트의 | ||
| 시즌링 박스를 캔으로 만드세요 | 양극 산화된 검은 알루미늄 부분 | 1 | ||
| 4 | 박스를 공급하는 막대기 귀 | 1개 세트의 | ||
| 시즌링 박스를 캔으로 만드세요 | 양극 산화된 검은 알루미늄 부분 | 1 | ||
| 5 | 피딩하는 재킹 시스템 | 3개 세트의 | ||
| 리니어 모터 |
대만 일반정보
|
3 | ||
| 6 | 매니플레이터·시스템 | 3개 세트의 | ||
| 서보 모터 |
파나소닉
|
3 | ||
| 볼 스크류 | 은 | 3 | ||
| 리니어 가이드 | 은 | 6 | ||
| 진공 흡입 컵 | Ｍ, Ｍ | 6 | ||
| 7 | 위치 결정 고정 장치 | 6개 세트의 | ||
| 위치 결정 고정 장치 | 양극 산화된 검은 알루미늄 부분 | 6 | ||
| 8 | 압력 시스템 | 1개 세트의 | ||
| 기체-액체 부스터 실린더 | 대만 | 1 | ||
| 9 | 레이저 기계 | 1개 세트의 | ||
|
크리스탈 발진기 레이저 기계
|
연합 승리 | 1 | ||
| 10 | 시스템을 요약합니다 | 1개 세트의 | ||
| 실린더 | SMC | 4 | ||
|
리니어 가이드
|
은 | 8 | ||
| 11 | 리씨빙 박스 | 1개 세트의 | ||
|
시즌링 박스를 캔으로 만드세요
|
양극 산화된 검은 알루미늄 부분 | 1 | ||
| 12 | 제어 시스템 | 1개 세트의 | ||
| PLC | 옴론 | 1 | ||
| 터치 스크린 | 쿤룬 주 | 1 |
4. 장비 기술적인 매개 변수
|
상술 프로젝트 |
ZBCA02A-00 | |
| 기술적인 매개 변수 | 효율 (PPM) | 6 |
| 진공 시스템 | -95kpa ~ -50kpa. 파티 a에 의해 제공된 진공 공급원 | |
| 장치 고장률 | 2 퍼센트보다 작거나 같습니다 | |
| 전체 전력 (kw) | 6 | |
| 정상적 운용 전력 (kw) | 5.6 | |

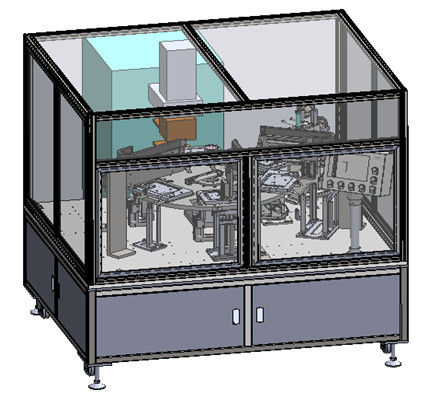

5. 장치 프로파일 도
6. 주요 장비 성분
박스와 전기적인 제어 시스템을 공급하면서, 장비는 정착물, 레이저 기계, 코팅 시스템을 배치하면서, 재킹 시스템, 매니플레이터·시스템을 공급하면서, 박스를 공급하여 랙 시스템, 회전 테이블 시스템, 극판 공급 박스, 막대기 귀로 구성됩니다. 랙 베이킹 페인트 색은 회색 1C를 따뜻하게 합니다.
6.1. 프레임 시스템 : 검은 처리를 포스파이팅, 40x40x3 케케묵은 용접, A3을 사용하는 기판에 의해 했습니다.
6.2. 회전 테이블 시스템 : 스텝 모터는 회전 뒤에 있는 각각 스테이션의 위치 결정 정밀도를 보증하기 위해, 제어하기 위한 캠 분배기를 운전하는데 사용됩니다.
6.3 막대기 공급 박스 : 막대기 공급을 위해 사용되어 막대기 공급 박스의 더 레인지는 상품 처리 내역을 만족시키기 위해 조정될 수 있습니다.
6.4 막대기는 피딩하는 박스를 끕니다 : 막대기 돌기 공급을 위해 사용되어 재료 재료 저장함의 더 레인지는 상품 처리 내역을 만족시키기 위해 조정될 수 있습니다. 피딩될 때 블로우 파이프 구조, 블로워 공기를 추가하고 남극에 대한 먼지를 제거하세요.
6.5 재킹 시스템을 공급하는 것 : 전극 조각, 막대기 돌기들과 용접 완성품의 공급을 위해 사용됩니다. 리니어 모터, 전극 조각, 조각 상승 또는 하락에 의한 막대기 수화구와 같은 재료에 의해 가동됩니다.
6.6 매니플레이터·시스템 : 서보 모터, 리드 스크루, 위치 결정 정밀도를 보증하기 위한 선형 가이드 레일에 의해 가동됩니다. 식이법은 진공 흡입기를 채택합니다.
6.7. 위치 결정 고정 장치 : 상품 처리 내역을 만족시키기 위한 조정 가능 위치설정 정착물.
6.8. 압축 시스템 : 레이저 용접에 도움이 된 기체-액체 부스터 실린더와 레이저 용접 전에 니켈 발포제를 압축하고, 작은 충격력을 가집니다. 그것은 극판과 막대기 돌기의 접합부에 용접되기 전에 압축 처리를 위해 사용됩니다.
6.9. 레이저 기계 : 수정 진동 레이저 헤드, 정확한 빛, 에너지 농도, 고효율의 사용.
본딩 시스템 : 프로세스 요구 사항에 따르면
6.11. 리씨빙 박스 : 그것은 배출하여 재료를 위해 사용됩니다. 박스의 더 레인지는 상품 처리 내역을 만족시키기 위해 조정될 수 있습니다.
6.12. 제어 시스템 : 기계는 독립적 전기적인 보드, 누출 스위치, dc 안정 전원 공급기와 다른 전원 회로 부품, PLC 제어, 중계기, 모터 제어 장치, 등을 갖추고 있습니다. 와 연결기와 단말기 일람표를 사용한 외부 접속부. PLC는 옴론을 사용합니다. 전원 케이블의 상한은 부분적으로 퍼포레이티드됩니다. 타장비 사이의 케이블과 통풍관은 배선되고 아래 배관됩니다.
1. 신 장비 약속
고객들에게 제공된 상품이 브랜드 뉴, 완전하고 사용하지 않은 장비이라는 것을 우리의 회사는 보장합니다.
2. 기밀성 갱신
어떠한 당의 서면 허가 없이, 상대편의 관련된 도면, 기술 정보, 사업 정보와 다른 기업 비밀과 기술적 비밀이 어쨌든 제 3자들로 누출되지 않아야 하기로 우리의 회사는 약속합니다.
3. 애프터 서비스 갱신
(1) 장비, 파티 비의 선적일로부터의 2개월이 장비가 결점이 있을 때 일년 이내에 적시이고 무료 보증에서 비인간 잘못에 책임이 있다고, 판매 후 서비스 직원은 고지를 받은 후 2 시간 이내에 대응할 것입니다. 상황에 따르면, 병력은 48 시간 이내에 적소에 있어야 합니다. 60 시간까지는, 구매자에 의해 생산의 연속성을 보장하고 ;
(2) 장비가 보증 기간 지나간 후, 문제가 있다면 양당은 그것을 전달하고 상대합니다. 필요하다면, 판매 후 인사는 그것을 수리하기 위해 보내지고 단지 비용이 고발될 것입니다. En
(3) 양당에 의해 서명된 계약과 세부 협정에 명기된 보증 기간 동안, 회사는 자사 제품의 일반적 사용 동안 인적 피해에 의해 초래되지 않는 품질 문제를 위한 보증을 제공할 것입니다.
