플렉시블 패키지 리튬 배터리의 접힌 다림 기계를 줄이는 시험소
I. 장비 프로파일 :
1.1 장치 기능과 원리로의 도입 :
이 장비는 주로 절단, 플렉시블 패키지 리튬 배터리의 접고 아이어닝을 위해 사용됩니다.
장비의 주요 기능 : 자동 피드, 자동절단, 자동 접힌, 자동 블랜칭, 자동 블랭킹.
1.2 장비 동작 흐름 :
주요 플로우 : 장비는 조립 라인에 의한 자동 피드와 조종자에 의한 자동 피드 뒤에 4 단계 턴테이블에 완성됩니다
자동 모서리 절단, 자동 블랭킹 뒤에 접고 철링 자동장치.

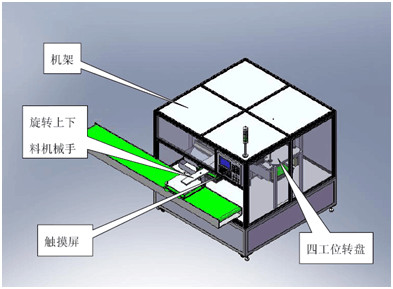

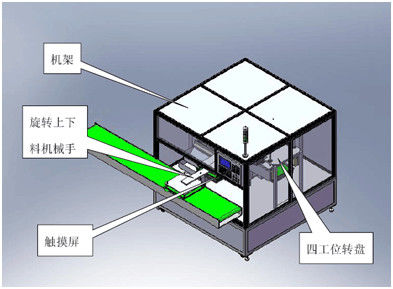

1.3 (그림으로) 전체 구조
1.4 주성분의 구성
1.4.1 설치 구성도 :
상부 및 하부 피딩하는 조종자를 회전시킨 1 : 공급의 회전과 배출하면서, 실린더를 사용하는 상하 운동을 달성하기 위해 실린더를 회전을 사용하여, 진공 흡입기를 이용하여 배터리를 파악하세요.
2. 모서리 절단 메커니즘 : 모서리 절단은 더블 에지 절단의 가공 방법을 채택하고, 상부 및 하부 칼이 수리를 위해 사용되고 많은 시간을 열심히 준비하면서, 더브테일 그루브가 칼, 리니어 가이드 레일가이드로 조절될 수 있습니다, 폐재류가 수집되기 쉽습니다.
3. 접고 철링 메커니즘 : 접고 다림질하는 기능은 동시에 완료될 수 있습니다. 청동빛으로 만드는 실린더는 조정할 수 있는 왕복거리 실린더를 채택하고 선형 가이드 레일이 개시와 클로징 모션에 의해 안내됩니다.
4. 형성 메커니즘 : 아이어닝의 마지막 형성과 형성 기능을 달성하세요.
2. 장비에 적합한 수입 재료와 품질 규격
2.1 사이즈와 재료를 수입하는 상술
| 프로젝트 | Ｗ 셀 폭 (밀리미터) | 엘세포 길이 (밀리미터) | H자용기 두께 (밀리미터) |
| 크기 범위 | 60~110 | 130~180 | 7-12 |
3세. 장비의 기술적인 매개 변수
| 순서 | 프로젝트 | 매개 변수 |
| 1 | 에지 폭 에러 | + / - 0.1 밀리미터 이합니다 |
| 2 | Hem 폭 | 2-10mm은 (더 헤드를 대체합니다) |
| 3 | 시간 범위를 표백하기 | (조정할 수 있는) 2-5s |
| 4 | 온도 범위를 표백하기 | 0 Ｃ, 220 Ｃ는 조정될 수 있습니다 |
| 5 | 장비 용량 | 8ppm |
| 6 | 장비 상품의 자격 있는 금리 | ≥95% (나쁜 제품이 단지 기계에 의해 발생되었습니다) |
| 7 | 장치 고장률 | ≤5% (고장이 단지 장비에 의해 발생되었습니다) |
1. 신 장비 약속
고객들에게 제공된 상품이 브랜드 뉴, 완전하고 사용하지 않은 장비이라는 것을 우리의 회사는 보장합니다.
2. 기밀성 갱신
어떠한 당의 서면 허가 없이, 상대편의 관련된 도면, 기술 정보, 사업 정보와 다른 기업 비밀과 기술적 비밀이 어쨌든 제 3자들로 누출되지 않아야 하기로 우리의 회사는 약속합니다.
3. 애프터 서비스 갱신
(1) 장비, 파티 비의 선적일로부터의 2개월이 장비가 결점이 있을 때 일년 이내에 적시이고 무료 보증에서 비인간 잘못에 책임이 있다고, 판매 후 서비스 직원은 고지를 받은 후 2 시간 이내에 대응할 것입니다. 상황에 따르면, 병력은 48 시간 이내에 적소에 있어야 합니다. 60 시간까지는, 구매자에 의해 생산의 연속성을 보장하고 ;
(2) 장비가 보증 기간 지나간 후, 문제가 있다면 양당은 그것을 전달하고 상대합니다. 필요하다면, 판매 후 인사는 그것을 수리하기 위해 보내지고 단지 비용이 고발될 것입니다. 즈에
(3) 양당에 의해 서명된 계약과 세부 협정에 명기된 보증 기간 동안, 회사는 자사 제품의 일반적 사용 동안 인적 피해에 의해 초래되지 않는 품질 문제를 위한 보증을 제공할 것입니다.
