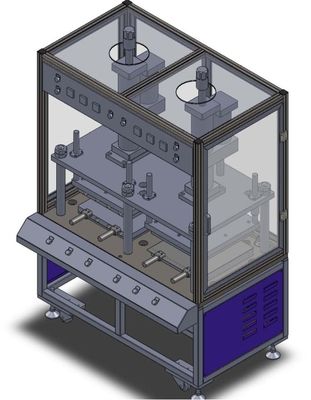

추운 실험실 셀과 핫 프레스 장치 리튬 이온 전지 조립 라인
1. 프로필
기기는 주로 엷은 조각 모양 뒤에 굴려진 각형 셀 또는 각형 셀을 프라텐 사용됩니다. 압력과 온도는 필요에 따라 조정될 수 있습니다.
특성 -
-- 각각 스테이션에서 배터리는 기체-액체 부스터 실린더에 의해 평평하게 프레스되고 압력이 조정될 수 있습니다. 스텝 모터는 조종자가 이동하고 배터리가 이동하도록 이끕니다.
-- 고효율 : 두배 스테이션, 1 스테이션 핫 프레스, 두 스테이션 콜드-프레스. 핫 프레스와 콜드-프레스. 10 PCS / 분 (특별한 효율이 시간 가열 압착과 냉간 압축 성형에따르면 결정됩니다)
-- 낮은 운영비
이 장비 자동화 장비 도는 높습니다, 수동 작동이 단순합니다, 근로자가 동시에 1개 장비를 운영할 수 있습니다. .
2.. a를 구성하세요
구성은 아래 보여집니다
| 일연번호 | 조직 구성 | 시스템 구성 | 수의 |
| 1 | 랙 시스템 | 1개 세트의 | |
| 용접된 프레임 스트럭처 | 1 | ||
| 기판 (플레이트 도금) | 2 | ||
| 2 | 자동 급송 장치 | 1개 세트의 | |
| 진공 흡입 컵 | 1개 세트의 | ||
| 스텝 모터 | 1 | ||
| 동기 전동 벨트 휠 | 2 | ||
| 3 | 열계 | 1개 세트의 | |
| 공기 - 액체 과급기 -- 대만 jiu li | 1 | ||
| 업 다운 가열 시스템 | 2 | ||
| 온도 조절기 - 옴론 | 2 | ||
| 전열판 350 * 350 | 2 | ||
| 4 | 냉간 압축 성형 체제 | 1 | |
| 공기 - 액체 과급기 - 대만 jiu li | 1 | ||
| 수냉식 학회 | 2 | ||
| (고객에 의해 제공된) 물 펌프 시스템 | 1 | ||
|
냉각판 350 * 350 |
|||
| 5 |
운영 체제 |
1개 세트의 | |
| 터치 스크린 - | 1 | ||
| 6 | 제어 시스템 | 1개 세트의 | |
| PLC, 옴론 | 1 | ||
| 7 | 보안 시스템 | 1개 세트의 | |
| 안전성 회절격자 | 2 | ||
| 두배 버튼 START 스위치 | 2 |
3. 상술에 적응합니다
3.1 적응할 수 있는 목표
배터리의 크기
| 모델 | Ｗ 폭 (밀리미터) | Ｌ 길이 (밀리미터) | Ｈ의 두께 |
| ZFD01 | 40-100(65) | 80-200(130) | 5-20 |
3.2 장비의 기술적인 매개 변수
|
기계 시방서 프로젝트 |
ZLA01A | |
| 기술적인 매개 변수 | 효율 (PPM) | 10 (가열 압착과 냉간 압축 성형에 따르면 시간) |
| 정착물 폭 조정범위 | 배터리 모델에 적응하기 위한 조정할 수 있거나 대체, 참조 | |
| 보조 시간 (S) | 2-4 (진공 흡착 작용 전환 시간) | |
| 동작 압력 (T) | 3 | |
| 온도 제어 정확도 | +/-1C | |
| 압축 공기 시스템 | 공기 공급원은 파티 a에 의해 공급했습니다 | |
| 전체 전력 (kw) | 15 | |
| 정상적 운용 전력 (kw) | 13 | |
협력 갱신
1. 신 장비 약속
고객들에게 제공된 상품이 브랜드 뉴, 완전하고 사용하지 않은 장비이라는 것을 우리의 회사는 보장합니다.
2. 기밀성 갱신
어떠한 당의 서면 허가 없이, 상대편의 관련된 도면, 기술 정보, 사업 정보와 다른 기업 비밀과 기술적 비밀이 어쨌든 제 3자들로 누출되지 않아야 하기로 우리의 회사는 약속합니다.
3. 애프터 서비스 갱신
(1) 장비, 파티 비의 선적일로부터의 2개월이 장비가 결점이 있을 때 일년 이내에 적시이고 무료 보증에서 비인간 잘못에 책임이 있다고, 판매 후 서비스 직원은 고지를 받은 후 2 시간 이내에 대응할 것입니다. 상황에 따르면, 병력은 48 시간 이내에 적소에 있어야 합니다. 60 시간까지는, 구매자에 의해 생산의 연속성을 보장하고 ;
(2) 장비가 보증 기간 지나간 후, 문제가 있다면 양당은 그것을 전달하고 상대합니다. 필요하다면, 판매 후 인사는 그것을 수리하기 위해 보내지고 단지 비용이 고발될 것입니다. 즈에
(3) 양당에 의해 서명된 계약과 세부 협정에 명기된 보증 기간 동안, 회사는 자사 제품의 일반적 사용 동안 인적 피해에 의해 초래되지 않는 품질 문제를 위한 보증을 제공할 것입니다.
