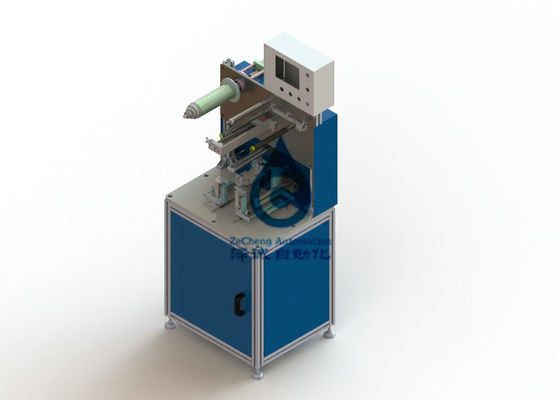

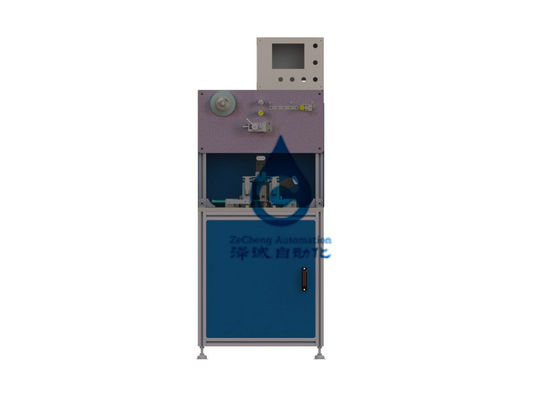

안정적 리튬 이온 전지 생산 라인 Ｚ 유형 세미 오토매틱 적층기

안정적 리튬 이온 전지 생산 라인 세미 오토매틱 적층기

I. 생산 과정 요구 :

1. 장비 기능 : 전원 셀의 z-타입 엷은 조각 모양을 수행하세요.

2. 적용 가능한 품질 규격 :

적응 막대기의 상술 :

모델 Ｗ 셀 폭 (밀리미터) 엘세포 길이 (밀리미터) H자용기 두께 (밀리미터)

90, 130, 6.2

II. 장비 성능

1. 막대기 사이의 정렬 정확도 : 작업복 <0>

2. 막대기와 진동판 사이의 정렬 정확도 : 중심 편향 <0>

3. 적층 속도 : 1.5-2s 개의 / 타블렛 ;

4. 맨 머신 인터페이스에서 설정 매개변수가 적층됩니다 ;

5. 진동판 일정한 장력 장치 ;

6. 이상 표시 방법과 신속한 기능 ;

7. 그것은 정전기를 털고 제거하는 기능을 가지고 있습니다

8. 깔도리는 동시에 약 1 시간 동안 일할 수 있습니다

3세. 장치 기능 장치

적층기 장비 레이아웃과 프로세스 설명

1. 하는 것 뒤에 베터리 셀의 절차도. 세포가 폴딩시킨 후, 세포막은 아웃소싱될 것이고 접착지가 붙여질 것입니다.

FIG. 제조 뒤에 있는 베터리 셀의 P11.1 절차도

2. 전체 기계는 다음을 포함합니다 : 좌우 극 필름 박스 (양측 위의 2), 양측에) 좌우 이차적 위치설정 (2 주요 라미네이팅 플랫폼 (양측 위의 1), 전극 조각 포기 메커니즘, 후방 이동 메커니즘, 주 변속기 메커니즘, 제어 시스템, 등.

3. 매 시각 기계는 여기저기에 200 밀리미터를 운전하고, 이동 시간이 0.7 초이고, 실린더의 상부 및 하부 위치설정이 각각 스택을 위해 0.35초의 각각 즉, 1/2를 잡습니다.

4. 주요 라미네이팅 플랫폼은 이동하지 않고 진동판이 약 회전합니다. 막대기의 중요한 위치결정과 이차적 위치설정의 2개 세트가 있고 권리 위의 폴 박스 장치가 하락할 수 있습니다.

5. 전극 조각에서 오른쪽에 상자는 이동할 수 있습니다, 에이전시가 더 큰 우주 바깥쪽에 배터리 볼륨 진동판 시공에 있습니다. 서보 모터와 모바일 장치를 사용하고, 빨리 오르락내리락 하고 배치하여, 움직임 전후에 기관이 약 전극 조각 상자에 영향을 미치지 않고, USES 서보 기구, 재료 재료 저장함이 전극 조각의 위에 전후로 이동했고 서보 기구, 위치 결정 장치, 위치설정에 대한 작은 실린더, 진공 흡착 작용 기능 하에 위치 결정판을 채택합니다.

6. 적층형 소자 : 진공 흡입기는 라미네이션 기계에 전극 조각을 빨아 들였습니다, 이 위치가 클램핑 실린더 압력 번호판과 진동판을 가지고 있습니다, 주가 움직이지 않아서 박판이 되었고 셋트 피이스의 숫자 위의 부분을 폴딩시킵니다. 라민이티드 청중은 항상 배터리가 압축의 주로 남아 있다는 것을 보증하기 위한 압력으로, 동일 높이에서 칼 일이 배터리의 두께의 증가를 제어하기 위해 아래 서보 기구에 의하여서 사용한다는 것을 보증하기 위해 시료 채취 압력계와 서보 기구를 가지고 있습니다 ;

7. 출시 다이어프램 장치 : 장치는 회전할 때 진동판의 토크가 근본적으로 똑같은 것 이라는 것을 보증하기 위해 직류 전동기, 일정한 장력 메커니즘과 합리적 기준 롤러 설치를 가지고 있습니다 ;

8. 1.5 kw 서보 모터, 정확성 볼 스크류, 정밀 베어링을 가지고 있는 주 변속기 장치, 시작되고 멈추는 급가속, 정밀 위치 조정.

식자재원산지정보와 주성분의 구성

3, 일부를 위해 환경적 요구와 요구를 위치시키십시요

1. 대기 온도 : 0 ~ 40C ;

2. 상대 습도 : 20 ~ 90%RH ;

3. 전원 공급기 : 3상 380V, 50Hz ;

전압 변동값 범위 : ±10%;

어떤 부식성 가스, 사이트 위의 유동적이 또는 폭발성 가스.

4. 압축된 공기 : 5 ~ 6.5는 방해하고 변동값 범위를 압박합니다 : ±10%;
