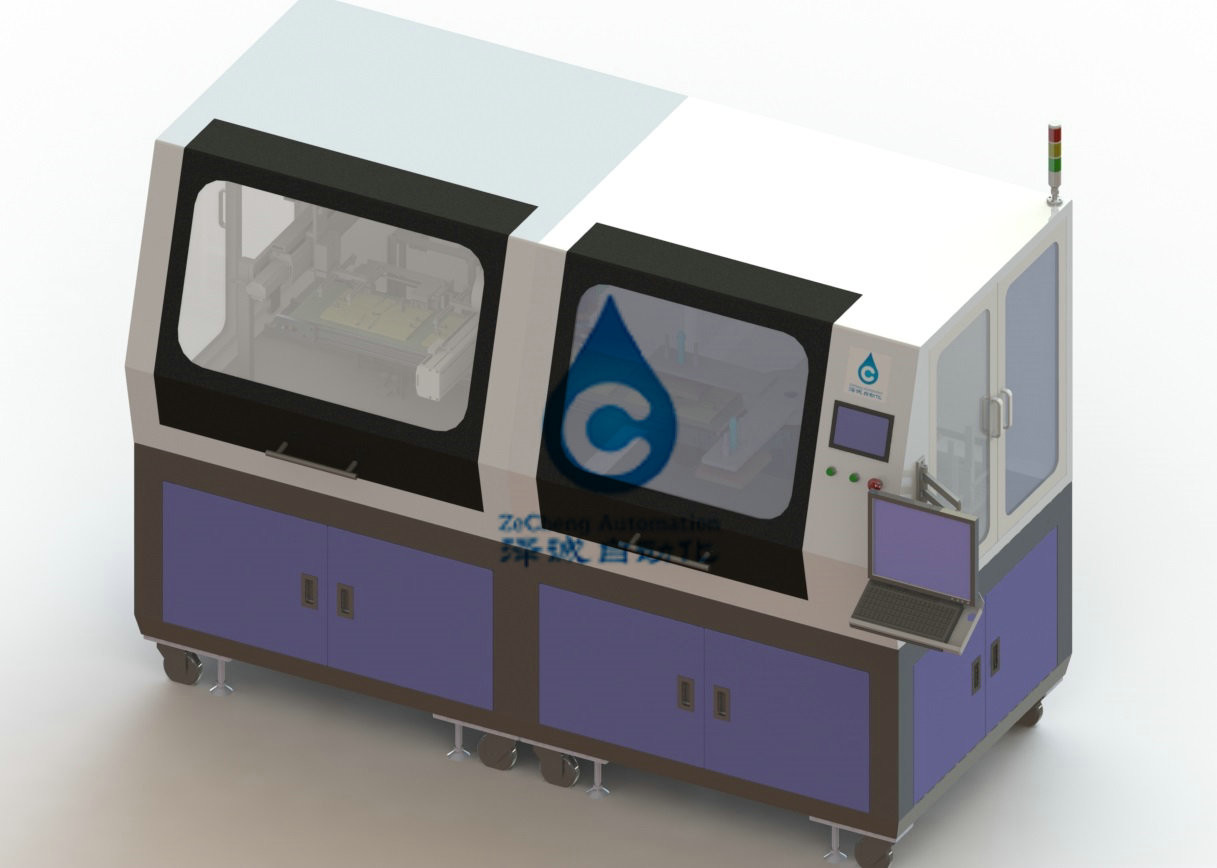

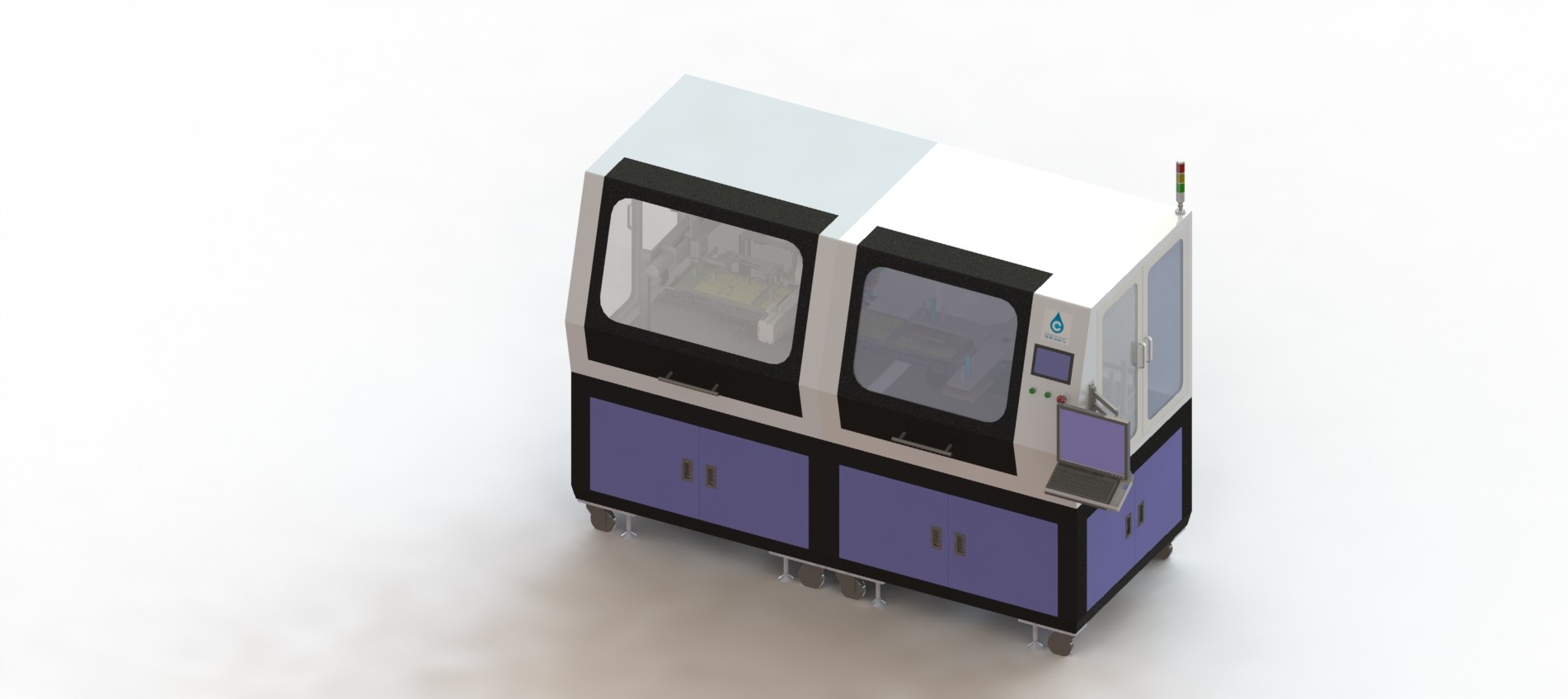

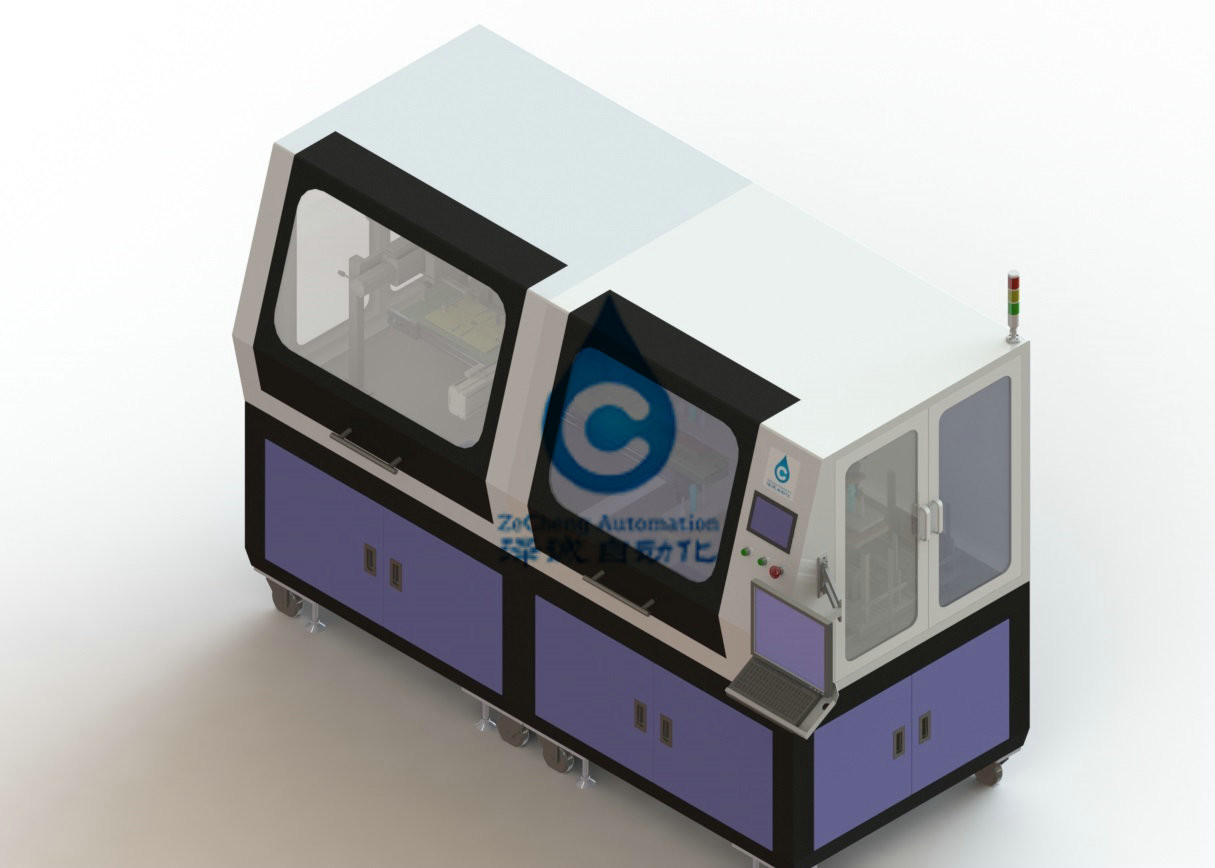

3KW 여러가지 유형의 배터리 전극 조각 CCD 품질 검출기
1.배터리 전극을 위한 품질 검사 기계를 위한 설계 요구 사항 :
1.1. CCD 영상 원칙을 이용하여, 이 장비는 리튬 배터리, 리듐 인산철 배터리, 리튬 철 배터리, 니켈 카드늄 전지, 니켈 징크 배터리, 쇠 니켈 전지, 슈퍼 커패시터와 다른 새로운 에너지 배터리 전극 조각의 표면 품질 감지에 적합합니다, 파우더, 스크래치, 결함, 표면 품질에서 전지 극판이 박스에서 선택된 샘플링 시트, 해당 제품 수집 소재와 같은 문제가 있습니다.
1.2. 배터리 전극 조각 품질 검사 기계의 용량과 공정 파라미터 : 조정할 수 있는 4 부분 / 분 극판 생산 속도

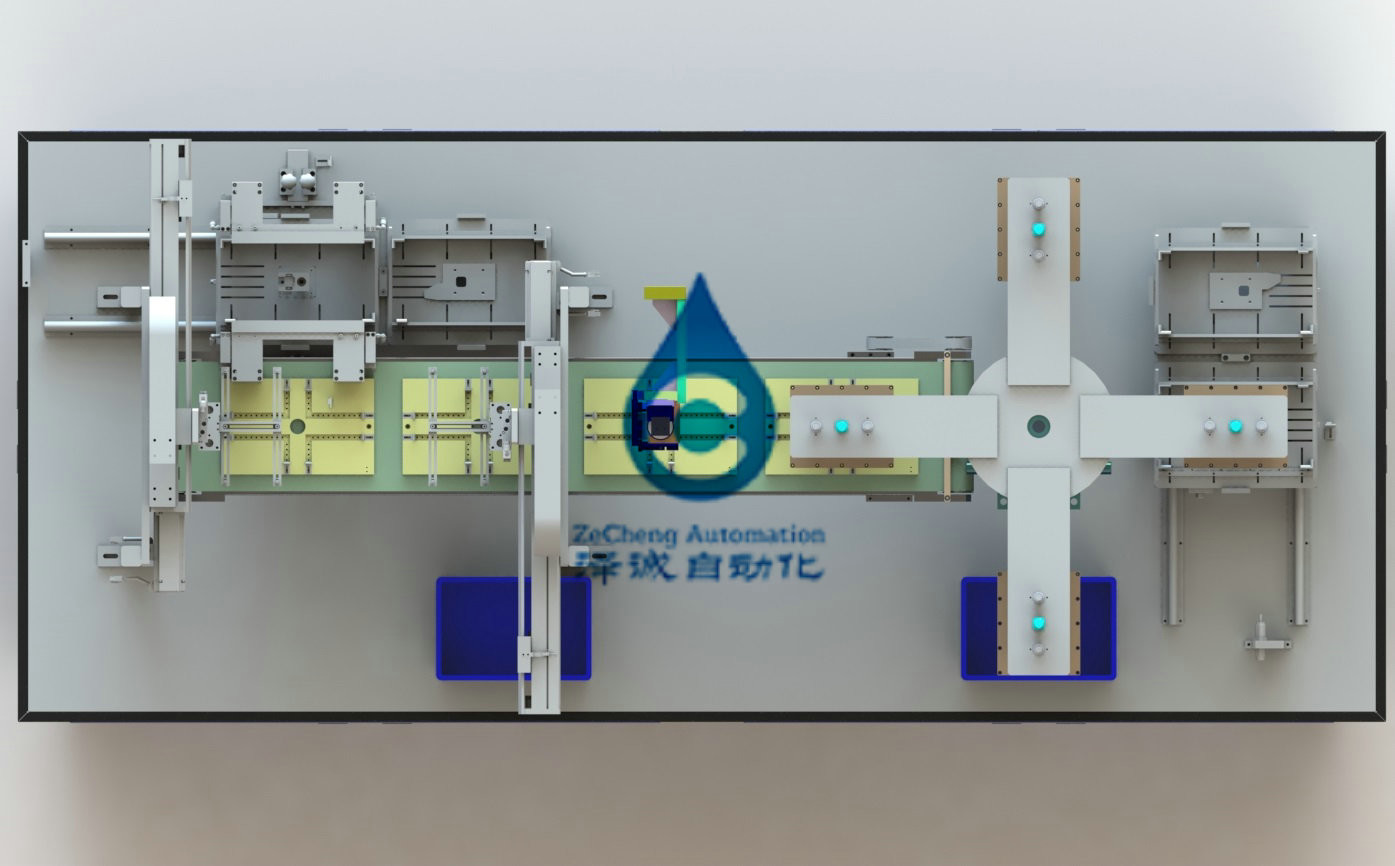

1.3. 장비 다이어그램
2. 장비 기술적인 매개 변수
|
기계 시방서 항목 |
ZCCF02A |
| 진공 | ≤-88KPa |
| 전체 전원(KW) | AC220V,50HZ 3KW |
| 정상 작동 전원(KW) | AC220V,50HZ 2KW |
| 중량 | 1.5T |
| 장치 회전 률 | 95% |
| 장비 통과율 | 99.5% |
3. 주요 장비 성분
이 장비 주로 USES CCD 이미지화 원리에게 그것이 자격을 얻는지 아닌지 막대기의 표면에 사진을 찍고, 판단하기 위해 그것을 표준극과 비교합니다.거기가 어떤 막대기도 있지 않을 때, 재료 재료 저장함은 자동적으로 바뀌게될 수 있습니다. 조종자는 재료 재료 저장함으로부터 막대기 시트를 빨아들이고, 그것을 돌립니다 90 도. CCD는 막대기 시트의 바닥을 발견하고, 그것을 돌립니다 90 도.탐지가 자동적으로 방전용 주유소, 재료 재료 저장함으로의 해당 제품, 폐박스로의 자격이 없는 제품에 보낸 후, 해당 제품은 계속 위에서 말한 검출 스테이션에 컨베이어 벨트에 계속 나아갑니다.
3.1 회전식 공급 매니플레이터·시스템 : 4번 주유소 회전, 1번 주유소 전극 조각 공급, 2번 주유소 CCD 탐지, 3 주유소를 위해 정확성 캠 분할기를 사용하는 것 컨베이어 벨트 정착물에 해당 제품을 두었습니다, 4개 주유소 불일치 제품이 폐박스에 위치합니다.
3.2Conveyor 벨트 시스템 : 서보 모터는 고정된 간격을 이동하기 위해 컨베이어 벨트를 운전하고 컨베이어 벨트가 클램프를 갖추고 있으며, 그것이 효과적으로 전극 조각을 위치시킬 수 있습니다.
3.3Unloading 매니플레이터·시스템 : 서보 모터 또는 로드리스 실린더는 가이드 레일에 계속 나아가고 자동적으로 전극 조각을 빨아들이기 위해 흡인컵 조종자를 운전하고 그것을 상응하는 재료 재료 저장함에 넣습니다.
3.4Upper 덮개 시스템 : 그것은 외모에서 아름다운 박판 금속 용접 구조를 채택하고, 유일한 밀봉 구조 설계를 채택하며, 그것이 효과적으로 황사가 장비에 빠지는 것을 예방할 수 있습니다.
4. 환경적 요구
다음과 같은 에너지 매체를 제공하세요
4.1 전원 공급기
4.1.1 전압 AC220V± 10%
4.1.2 주파수 50 hz + 1 hz
4.2. 온도 : 5-35CStorage 온도 : 0-40C
4.3. 공기 공급원 : 0.4-0.6mpa
4.4 습도 30-80% 그러나 이슬이 맺어서는 안됩니다.
4.5 위치시키는데 어떤 부식성 가스, 유동적이거나 폭발적 가스가 없습니다
4.6 장비 색 요구조건 : 한 당에 의해 제공된 컬러 플레이트 또는 색 번호에 따르면, 컴퓨터는 하얗습니다.
1. 신 장비 약속
고객들에게 제공된 상품이 브랜드 뉴, 완전하고 사용하지 않은 장비이라는 것을 우리의 회사는 보장합니다.
2. 기밀성 갱신
어떠한 당의 서면 허가 없이, 상대편의 관련된 도면, 기술 정보, 사업 정보와 다른 기업 비밀과 기술적 비밀이 어쨌든 제 3자들로 누출되지 않아야 하기로 우리의 회사는 약속합니다.
3. 애프터 서비스 갱신
(1) 장비, 파티 비의 선적일로부터의 2개월이 장비가 결점이 있을 때 일년 이내에 적시이고 무료 보증에서 비인간 잘못에 책임이 있다고, 판매 후 서비스 직원은 고지를 받은 후 2 시간 이내에 대응할 것입니다. 상황에 따르면, 병력은 48 시간 이내에 적소에 있어야 합니다. 60 시간까지는, 구매자에 의해 생산의 연속성을 보장하고 ;
(2) 장비가 보증 기간 지나간 후, 문제가 있다면 양당은 그것을 전달하고 상대합니다. 필요하다면, 판매 후 인사는 그것을 수리하기 위해 보내지고 단지 비용이 고발될 것입니다. 즈에
(3) 양당에 의해 서명된 계약과 세부 협정에 명기된 보증 기간 동안, 회사는 자사 제품의 일반적 사용 동안 인적 피해에 의해 초래되지 않는 품질 문제를 위한 보증을 제공할 것입니다.
