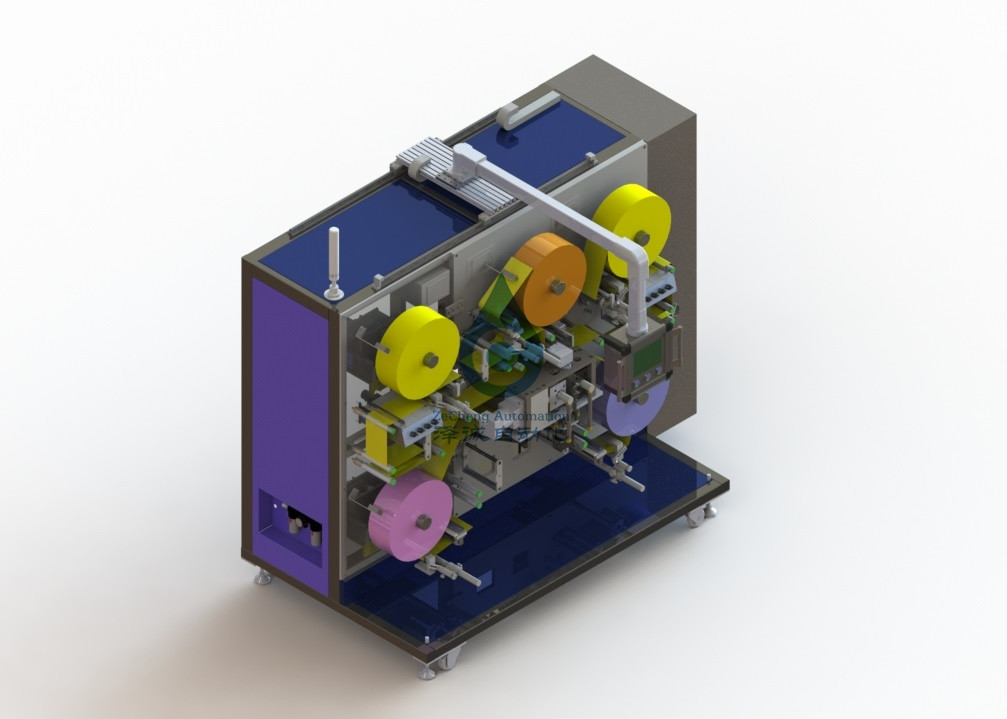

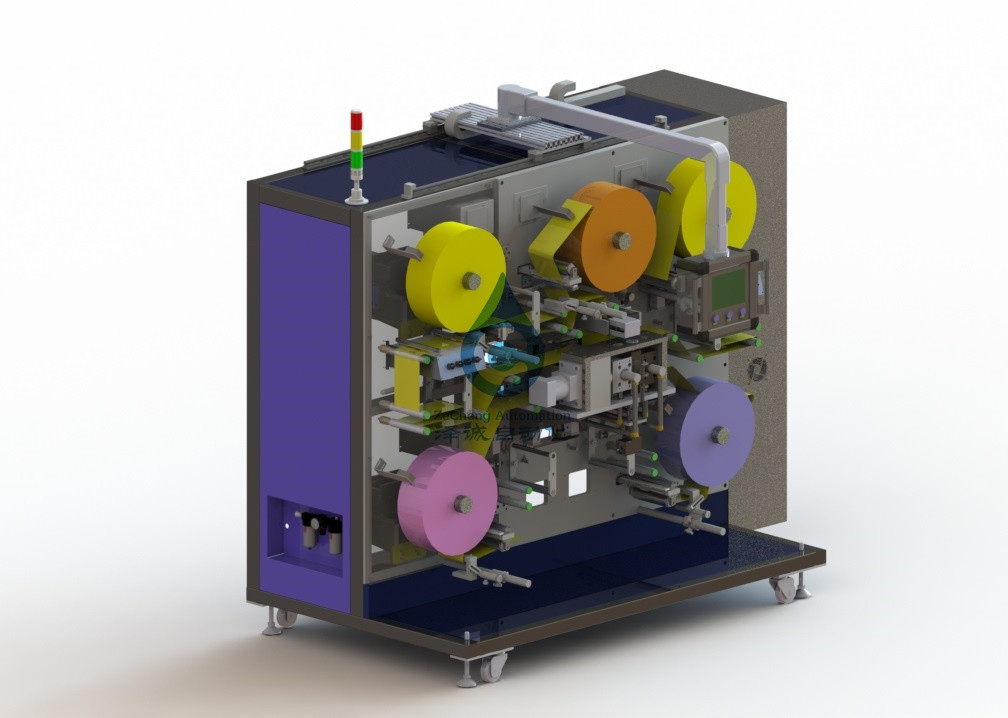

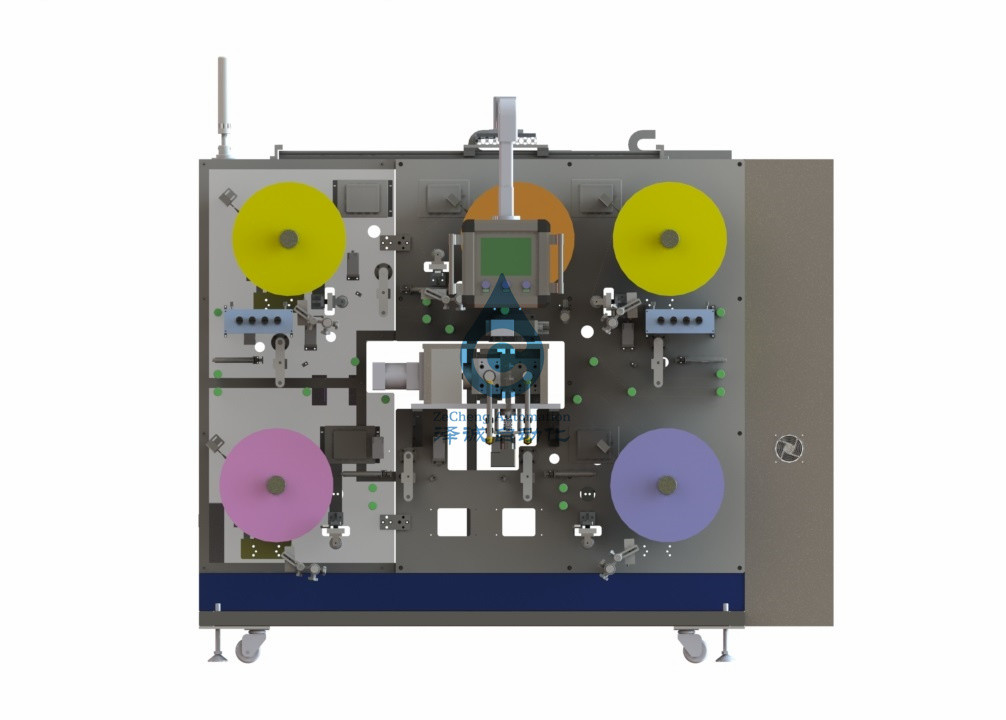

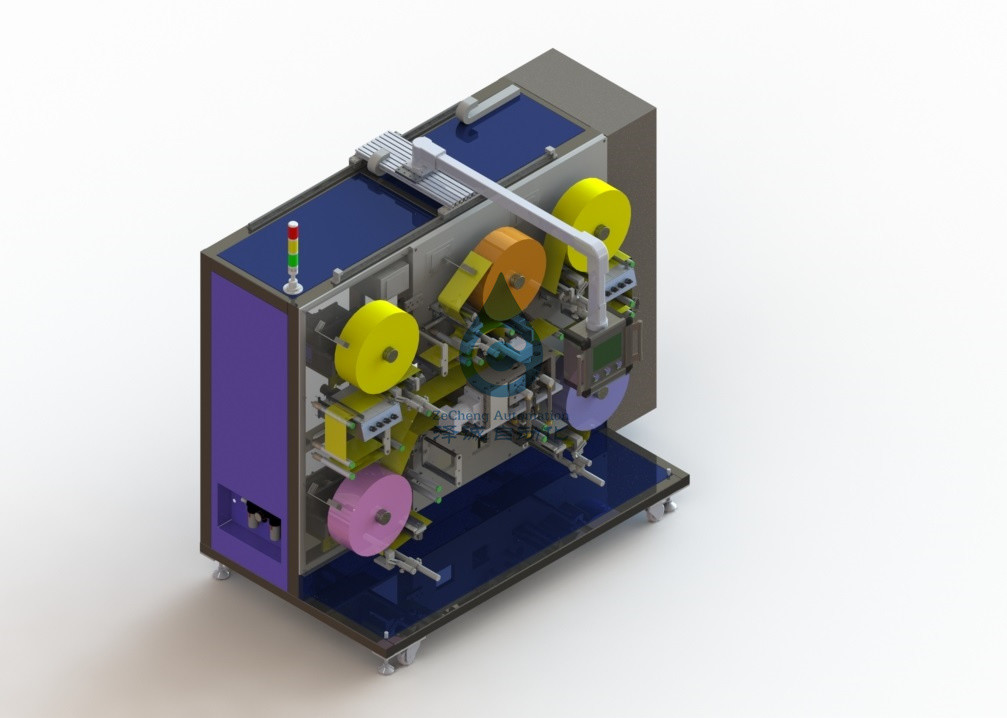

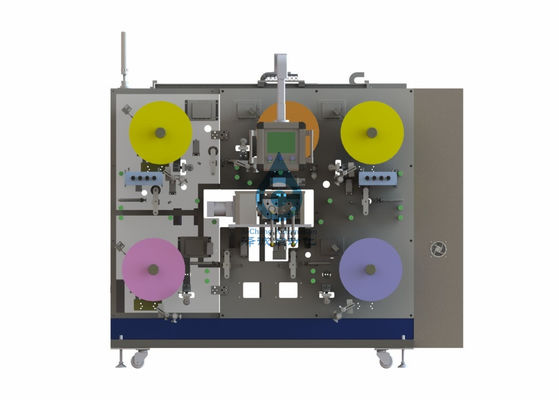

3-50um 고체 리튬 전지 초박형 리튬 벨트 성형 기계
1. 장치 도입
1.1. 기기는 고체 리튬 전지의 순금속 리튬극을 형성하거나 유동적 리튬 배터리 양전극 보충 리튬 전극 조각의 리튬 시트를 형성해서 주로 사용됩니다.
리튬 벨트 자동 언와인딩의 주요 실현, 수정, 긴장, 자동 언와인딩의 보호막, 수정, 긴장, 자동 언와인딩의 비 보호막, 수정, 형성된 긴장, 긴장, 되감기, 긴장의 보호막, 되감기와 다른 진행.
1.2 장치의 동작 과정
2, 장비가 수입 재료와 품질 규격에 적응할 수 있습니다
2.1. 리튬 시트 상술에 적응하세요
2.1.1. 지급 재료는 금속 리튬 박, 롤폭입니다 : 30mm~250mm, 롤 얼라인먼트 일탈 : ±3mm, 명부 내경 : φ3 ".
최대 외경 : φ350mm
2.1.2 재료 : 리튬 호일, 두께 0.2-2mm, 정확도 ±10μm, 리튬 금속 순도 ≥99.9%
2.1.3. 수입 재료의 휨 에라를 꿈틀거리는 것 : 2 밀리미터 / 250mm ;
코일 정렬 ±3mm의 최대 편차.
형태 1. 재료 에지 형태의 계통도
2.1.4 기계적 특성 : 최대 장력 파괴 계수 : 50g/mm2
2.2. 보호막의 상술에 적응하세요
2.2.1. 수입 재료는 투명 보호막 릴, 릴 폭입니다 : 50mm~300mm, 릴 정렬 이탈 : ±0.5mm, 릴 내경 : φ3 ".
최대 외경 : φ450mm
2.2.2. 보호막의 두께 : 0.2-0.75mm
2.2.3 수입 재료 : 일면 유출 석유로 인한 오염.
3. 장비의 기술적인 매개 변수
3.1, 전체 전력 : ≤6KW ;
3.2 전원 공급기 : AC220 V±10% 50HZ ;
3.3. 압축된 공기 : ≥ 0.5mpa를 압박하고 ≥3m3 / Ｈ를 흘립니다 ;
3.4. 진공 공급원 : ≤ -90kpa (제공된 지나서 정당 A), 펌프 용량 ≥ 1M 3 / Ｈ ;
3.5. 장비 무게 : ≤1.5 톤.
지면 부하 요구조건 : 650kg/㎡ ;
3.6, 질소 : 압력 ≥ 0.5mpa, < 0="">
3.7, 전체적인 크기 :(L) 2150* (w) 1500* (h) 2000년 ;
(단지 참조로서, 주로 같은 방법으로) ;
3.8, 다른 요인을 배제하, 장비 이동 비율 99.5% ;
3.9 장비의 초기 설계 용량은 0-35m/min 이고 속도가 제어정밀도는 1/1000입니다.
3.10, PET 필름 지역 (진동판과 트레일링의 폭 방향) 정확도 통제에서 리튬 시트 : +/-2.0mm.
3.11. 리튬 벨트와 연락한 롤러와 투프람 논-스틱 명부 처리를 만드세요.
PET 필름과 접점 롤러는 가벼운 탄소 섬유 롤러로 만들어집니다.
3.12 유효 넓이 300 밀리미터, 라운드 소모 ≤1um, 조립 정밀도 ≤2um, 롤러 메인 바디 견고성 ≥HRC65, 표면 코팅법 견고성 ≥HRC75인 롤러 지름 φ150mm
3.13. 전조압력은 10T (일 측 위의 5T)에 조정할 수 있습니다.
3.14, 리튬 호일 캘린더링 두께 범위 : 3μm-100μm, 정확도 : ±1 um.
3.15, 캘린더된 리튬막 중량 범위 : 1.0-10.0mg/1540.25mm2.
3.16, PET 필름 감기 정확도 : ±1mm.
3.17. 모든 감기지 않은 전극 조각 되감기는 스케일과 수신 플랫폼을 가지고 있을 것입니다.
3.18, 리튬 스트립 언와인딩 속도 : 0.26m/min(20m/min), 정확성 ±0.1%~0.2% 서보 제어, 조정할 수 있는 속도.
3.19, 교정 범위 : 최대 25 밀리미터. 보정 정확도 : +/-0.2mm.
3.20. 장비는 동시에 가변 텐션과 일정한 장력의 기능을 가지고 있을 것입니다. 인장 값은 터치 스크린에 의해 직관적으로 설정되고, 설정부는 ≤ 1G입니다 ;
리튬 호일의 긴장은 80 ~ 400GF의 더 레인지에서 조정될 수 있고 벨트 실행 프로세스의 장력 요동이 ±5%보다 작거나 같습니다 (와인딩과 끝 지점의 변동을 제외하고).
PET 필름의 긴장은 80 ~ 400GF의 더 레인지에서 조정될 수 있고 수입의 과정의 장력 요동이 ±5%보다 작거나 같습니다 (와인딩과 끝 지점의 변동을 제외하고).
4. 주기기 구성 목록
| 아니오. | 이름 | 양 | 유닛 | 마크 |
| 1 | 프레임 | 1 | 세트 | |
| 2 | 보호막 언와인딩 메커니즘 | 2 | 세트 | |
| 3 | 수정 메커니즘 | 5 | 세트 | |
| 4 | 피킹 플랫폼 | 3 | 세트 | |
| 5 | 장력 시스템 | 5 | 세트 | |
| 6 | 권취 기구 | 2 | 세트 | |
| 7 | 리튬 밴드 언와인딩 시스템 | 1 | 세트 | |
| 8 | 드라이브 구성 요소 | 1 | 세트 | |
| 9 | 압연 시스템 | 1 | 세트 | |
| 10 | 냉각 성분 | 1 | 세트 | |
| 11 | 먼지 제거 시스템 | 4 | 세트 | |
| 12 | 안전 보호 시스템 | 1 | 세트 | |
| 13 | 전기 제어 시스템 | 1 | 세트 |
5. 제품 사용 환경
5.1 장비는 설치되고, 건조 룸에 사용했습니다.
5.2, 환경적 청결의 사용 : 10만 등급 ~ three hundred thousand 등급.
5.3 주변 상대 습도 : 이슬점 습도 : -45 'Ｃ ~-70 'Ｃ.
5.4, 운영 환경 온도 : 15C ~ 25C.
