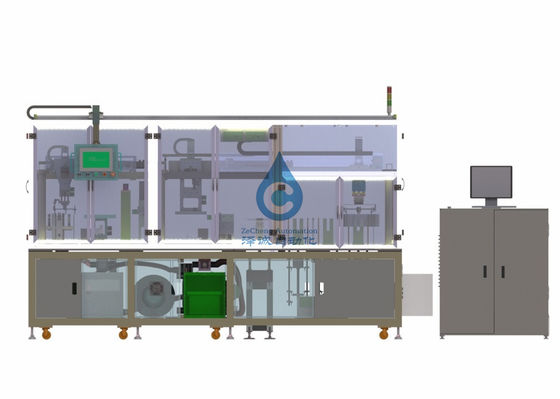

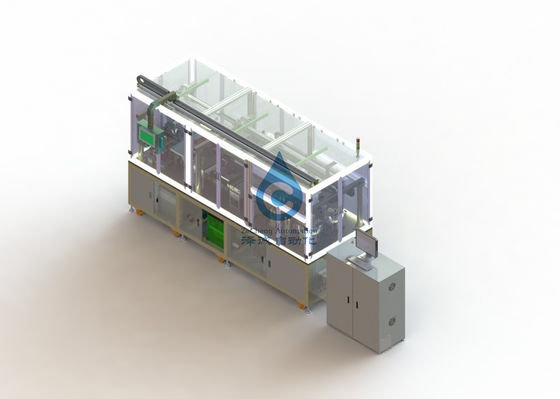

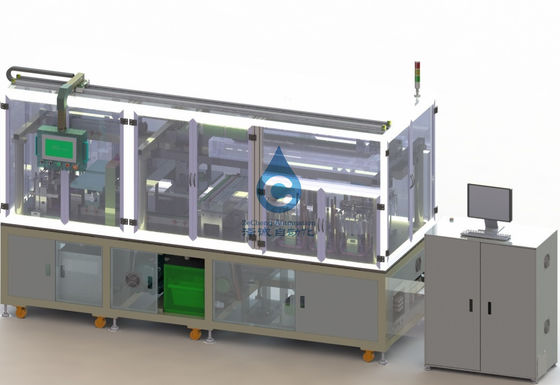

2.2KW 리튬 이온 배터리 제조 설비 먼지 제거 무게 선별 기계
I. 장비 개요
이 장비는 주로 표면의 매우 깨끗한 분말에 사용되며 인공 플레이트는 컨베이어 벨트 아래의 진공 흡입 컵 폴 피스를 통해 자동 공급 스테이션(이중 위치 변환)의 상자에 로드되어 서로 흡수됩니다. 자기력(또는 진공)에 의해 시트가 컨베이어 벨트에 흡착되고 폴 피스 아래에 있는 컨베이어 벨트가 브러시 분말 위치, 그 후 브러시 아래에 자기가 사라지면 컨베이어 벨트 위의 폴 피스, 자기력에 의해 브러시로 앞으로 이동합니다. 상단 위치, 자동 브러시, 롤러 후 브러시, 자동 블랭킹(이중 위치 블랭킹).
2.기술 매개변수 및 작업 흐름
2.1 효율: 25-30ppm.
2.3 장비의 기술적인 매개변수
|
프로젝트 |
ZCAD04C2-00 | |
| 기술적인 매개변수 | 효율성(PPM) | 25-30 |
| 석션 플레이트 교체 가능 | 조정 가능 또는 교체, 기준 극 모델 | |
| 제품 사양 | 길이(H): 50-220mm;너비(L): 70-150mm; | |
| 청소 범위 | 300mm 조정 가능 | |
| 압축 공기 시스템 | 0.6mpa 건조하고 깨끗하고 안정적인 공기 공급원, 당사자가 제공하는 공기 공급원 | |
| 장비 고장률 | 5% 이하 | |
| 총 전력(kw) | 4 | |
| 정상 작동 전력(kw) | 1.5 | |
장비의 주요 구성 요소
장비는 랙 구성 요소, 자동 공급 구성 요소, 공급 구성 요소, 브러시 파우더 구성 요소, 먼지 제거 구성 요소, 버 구성 요소, 커버 구성 요소, 제어 시스템 구성 요소로 구성됩니다..
3.1 프레임 구성 요소: 40*40 알루미늄 프로파일로 구성되며 A3 인산염 처리를 위한 대형 플레이트입니다.판금 부품 표면 베이킹 페인트 처리, 색상 라벨 번호: 7302.
3.2 자동 공급 구성 요소: 공급 구성 요소는 두 개의 공급 상자, 하나의 공급 상자와 재료 준비를 위한 하나의 공급 상자로 구성됩니다.하나의 먹이통이 모두 사용되면 장비가 자동으로 먹이통을 전환하고 먹이 상자를 상기시키기 위해 알람을 울립니다.
3.3 공급 구성 요소: 모터 구동 벨트 회전, 시트 아래의 컨베이어 벨트에 흡입 후 장치 공급, 자동으로 자극 조각에 의존하여 흡수하고 벨트 전진 운동으로 브러시 브러시 분말 본체 후 시트 표면 먼지 자동으로, 위의 벨트에서 재료를 만날 때 자기 흡착 없음, 벨트의 토지 조각, 벨트 구동 극 조각을 브러시 파우더 브러시 위치로 이동합니다.
3.4 상부 브러시 분말 구성 요소: 모터와 유리 섬유 브러시 등으로 구성됩니다. 폴 피스가 공급 구성 요소에 의해 전송 구성 요소에 공급되면 회전 모터가 유리 섬유 브러시를 구동하여 폴에 먼지를 브러시합니다. 분해하여 먼지를 흡수
3.5 수신 구성 요소 : 수신 구성 요소는 이중 상자, 공급 상자, 예비 재료 상자, 재료 상자, 장비 만료 후 자동 스위치 재료 상자 및 더 많은 급유 상자, 자동 잭업을 상기시키는 경보로 구성됩니다. 스테이션을 수신하는 기관, 스테이션 레벨 폴 피스로 자동으로 상승하려면 시트가 자동으로 떨어지는 동시에 측면에 기관 조각이 있어야합니다.
3.6 진공 청소기 구성 요소: 주로 진공 청소기 구성 요소에 의해 생성 된 폐기물 분말을 담당 하는 폐기물 분말이 빨려 나갈 것입니다. 진공 청소기는 기계에 연결 됩니다. 폐기물 가루가 진공 청소기의 폐기물 컴팩트를 재생 하는 데 필요한 것 보다 많을 때 청소할 수 있습니다. .
| 전압 | 힘 | 흡입 | 풍량 | 무게 | 소음 | 크기 |
| 380V | 2.2KW | 22KPA | 306m3/H | 40KG | 72DB(A) | 660*430*700 |
3.7 제어 시스템: 제어 시스템은 주로 터치 스크린으로 구성되며 제어 동작은 터치 스크린에 표시됩니다.
기술의 주요 구성 요소
| 아니요. | 시스템 구성 | 시스템 구성 | 브랜드 또는 치료 | 개수 |
| 1 | 랙 시스템 | 1 세트 | ||
| 용접된 골격 구조 | 40 x40x3 파티 | 1 | ||
| 베이스 플레이트 | (강판 흑색 인산염 처리) | 2 | ||
| 2 | 자동 급지 | 스테퍼 모터 | R 컨트롤 | 1 세트 |
| 큰 상자 | 2 | |||
| 실린더 | 1 | |||
| 척 | 4 | |||
| 삼 |
자동 폐쇄 재료
|
스테퍼 모터 | R 컨트롤 | 1 세트 |
| 큰 상자 | 2 | |||
| 실린더 | 2 | |||
| 4 | 파우더 브러쉬 구성품 | 유리 섬유 롤 | 2 | |
| 스테퍼 모터 | R 컨트롤 | 2 | ||
| 진공 청소기 | 1 | |||
| 5 | 먹이 성분 | 2 세트 | ||
| 마그네틱 석션 플레이트 | 2 | |||
| 스테퍼 모터 | R 컨트롤 | 2 | ||
| 평벨트 | 6 | |||
| 가공 부품 | 2 | |||
| 6 | 제어 시스템 | 1 세트 | ||
| PLC | 옴론 | 1 | ||
| 터치 스크린 | 쿤룬 상태 | 1 | ||
| 센서 | 신은 본다 | 1 | ||
| 솔레노이드 벨브 | 에스엠씨 | 4 | ||
| 마그네틱 스위치 | 에스엠씨 | 8 |
V. 에너지 매체
5.1 전원 공급 장치
5.1.1 전압 AC220V, 단상, 주파수 50HZ;전압 변동은 ±10% 미만입니다.
5.2.공기
5.2.1 압력 0.4 ~ 0.6mpa, 깨끗하고 건조하며 압축된 공기.
5.2.2 30L/min의 유량
1. 새로운 장비 약속
우리 회사는 고객에게 제공되는 상품이 완전하고 사용되지 않은 새 장비임을 보증합니다.
2. 기밀 유지 약속
당사는 당사자의 서면 동의 없이 상대방의 관련 도면, 기술정보, 영업정보, 기타 영업비밀 및 기술비밀을 어떠한 방법으로도 제3자에게 누설하지 않을 것을 약속합니다.
3. 애프터 서비스 약속
(1) 장비 선적일로부터 2개월, 당사자 B는 1년 이내에 적시에 무료 보증으로 비인간적 결함에 대해 책임을 집니다(장비에 결함이 있는 경우 판매 서비스 직원이 2시간 이내에 응답합니다) 통지를 받은 후 상황에 따라 인원은 반드시 48시간 이내에 자리에 있어야 하며 늦어도 60시간 이내에 구매자의 생산 연속성을 보장한다.
(2) 장비의 보증기간이 경과한 후 문제가 있을 경우 쌍방이 소통하여 처리합니다.필요한 경우 A/S 담당자를 파견하여 수리하며 비용만 청구됩니다.Zh
(3) 회사는 양 당사자가 체결한 계약 및 기술협약에 명시된 보증 기간 동안 당사 제품을 정상적으로 사용하는 동안 인명 피해가 발생하지 않은 품질 문제에 대해 보증합니다.
