1. 배터리 전극용 품질 검사기의 설계 요구 사항:
1.1.sichuan changhong 전원 공급 장치 고객이 제공한 소결 배터리 전극판의 품질 검사 요구 사항에 따라 이 장비는 배터리 전극판 검사 기계를 설계 및 제조합니다.CCD 이미징 원리를 사용하여 분말, 스크래치, 균열, 샘플링 및 기타 표면 품질 문제가 있는 전극판을 선택하고 자격을 갖춘 제품을 재료 상자에 수집합니다.
2. 주요 장비 구성
| 일련 번호 | 시스템 구성 | 시스템 구성 | 개수 |
| 1 | 랙 시스템 | 랙 구성 요소 | 2 |
| 베이스 플레이트 | 2 | ||
| 2 | 급이 시스템 | 빈 구성 요소 | 4 |
| 잭 어셈블리 - 모터 | 1 | ||
| 브러시 구성 요소 | 1 | ||
| 센서 | 2 | ||
| 실린더 | 1 | ||
| 삼 | 스테이션 4 흡입 컵 시스템 | 서보 모터 | 1 |
| 척 부품 | 4 | ||
| 캠 스플리터 | 1 | ||
| 위치 4 로터리 밸브 | 1 | ||
| 테이블로 돌아가기 | 1 | ||
| 4 |
CCD 감지 시스템
|
CCD | 2 |
| 스텐트 | 2 | ||
| 광원 | 2 | ||
| 5 |
컨베이어 벨트 시스템
|
포지셔닝 픽스처 | 12 |
| 컨베이어 벨트 | 1 | ||
| 커플 링 | 1 | ||
| 가공 부품 | 1 세트 | ||
| 스테퍼 모터 | 1 | ||
| 6 | 블랭킹 수집 시스템 | 빈 구성 요소 | 4 |
| 잭 어셈블리 - 모터 | 1 | ||
| 브러시 구성 요소 | 1 | ||
| 센서 | 2 | ||
| 실린더 | 1 | ||
| 7 |
블랭킹 매니퓰레이터 시스템
|
서보 모터 | 2 |
| 커플 링 | 2 | ||
| 선형 가이드 | 4 | ||
| 진공 흡입 컵 | 8 | ||
| 볼스크류 | 2 | ||
| 실린더 | 2 | ||
| 8 | 전기 시스템 | PLC | 1 |
| 확대 | 2 | ||
| 터치 스크린 | 1 | ||
| 전기 부품 | 한 배치 | ||
| 컴퓨터 | 1 세트 | ||
| 9 | 소프트웨어 시스템 | 이미지 처리 소프트웨어 | 1 |
| 데이터베이스 스토리지 시스템 소프트웨어 | 1 |
3. 장비 기술 파라미터
| 기계 사양 프로젝트 | ZCCF02A |
| 진공 | ≤-88KPa |
| 총 전력(kw) | AC220V, 50HZ 3KW |
| 정상 작동 전력(kw) | AC220V, 50HZ 2KW |
| 무게 | 1.5T |
| 기기 회전율 | 95% |
| 장비 합격률 | 98% |
4. 주요 장비 구성품

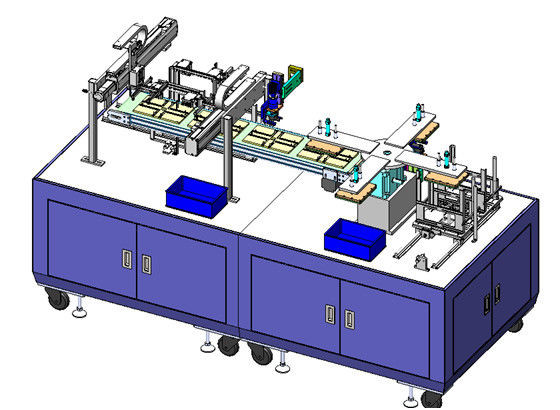

이 장비는 주로 CCD 이미징 원리를 사용하여 기둥 표면에서 사진을 찍고 표준 기둥과 비교하여 적격 여부를 판단합니다.극이 없을 때 재료 상자가 자동으로 전환될 수 있습니다.매니퓰레이터는 재료 상자에서 폴 시트를 빨아들여 90도 회전시킵니다.CCD는 폴 시트의 바닥을 감지하고 90도 회전시킵니다.적격 제품은 컨베이어 벨트에서 위의 감지 스테이션으로 계속 이동하고 감지 후 자동으로 배출 스테이션으로 보내지고 적격 제품은 재료 상자로, 부적격 제품은 폐기물 상자로 전송됩니다.
4.1 프레임 시스템: 4080 스퀘어 패스 용접이 채택되어 견고하고 신뢰할 수 있으며 판금 씰의 외관은 먼지가 들어가는 것을 효과적으로 방지할 수 있습니다.
4.2 공급 및 배출 시스템 : 라미네이팅 기계 및 분류 기계의 범용 재료 상자가 채택되고 두 스테이션이 교환되어 연속 생산을 실현합니다.자재박스 하단에 자재센서가 장착되어 자재박스를 자동으로 경보 및 전환합니다.
4.4.회전식 공급 조작기 시스템: 정확한 CAM 분할기는 4위치 회전, 1위치 폴 피스 공급, 2위치 CCD 감지, 3위치 적격 제품을 컨베이어 벨트 고정 장치에 넣고 4위치 부적합 제품을 스크랩 상자에 넣습니다.
5. 환경 요구 사항
다음 에너지 매체를 제공하십시오.
5.1 전원 공급 장치
5.1.1 전압 AC220V± 10%
5.1.2 주파수 50Hz + 1Hz
5.2.온도: 5-35℃
보관 온도: 0-40℃
5.3.공기 근원: 0.4-0.6mpa
5.4 습도 30~80%, 이슬이 맺히지 않아야 합니다.
5.5 부식성 가스, 액체 또는 폭발성 가스가 현장에 없을 것
5.6 장비 색상 요구 사항: 당사자가 제공한 색상 플레이트 또는 색상 번호에 따라 컴퓨터는 흰색입니다.
1. 새로운 장비 약속
우리 회사는 고객에게 제공되는 제품이 완전하고 사용하지 않은 새 장비임을 보증합니다.
2. 기밀 유지 약속
당사는 당사자의 서면 동의 없이 상대방의 관련 도면, 기술정보, 영업정보, 기타 영업비밀 및 기술비밀을 어떠한 방법으로도 제3자에게 누설하지 않을 것을 약속합니다.
3. 애프터 서비스 약속
(1) 장비 선적일로부터 2개월, 당사자 B는 1년 이내에 적시에 무료 보증으로 비인간적 결함에 대해 책임을 집니다(장비에 결함이 있는 경우 판매 서비스 직원이 2시간 이내에 응답합니다) 통지를 받은 후 상황에 따라 인원은 반드시 48시간 이내, 늦어도 60시간 이내에는 구매자의 생산 연속성을 보장한다.
(2) 장비의 보증기간이 경과한 후 문제가 있을 경우 쌍방이 소통하여 처리합니다.필요한 경우 A/S 담당자를 파견하여 수리하며 비용만 청구됩니다.Zh
(3) 회사는 양 당사자가 체결한 계약 및 기술협약에 명시된 보증 기간 동안 당사 제품을 정상적으로 사용하는 동안 인명 피해가 아닌 품질 문제에 대해 보증합니다.
