1. 막대기 시트 천공기에 대한 간결한 설명
이 장비는 풀-타입 막대기 벨트 펀칭 가공에 적합합니다. 2 워킹 모드가 있습니다 : 자동이고 매뉴얼입니다. 기본 워크플로우, 롤링 장치의 자동 소행 방식, 폴 피스 차원 제거 공급의 길이에 따라 전달 메커니즘, 컨베잉 메커니즘을 통하여 극권에 설치된 명부는 펀치 곰팡이 위의 팩으로 데리고 옵니다, 상형의 곰팡이가 프레스 슬라이드블록에 설치되고 위로 차단하고 드라이브 모드 위의 하방 운동이 조각으로 절단하여 극단적으로 벨트의 곰팡이에 위치할 것입니다. 다이와 펀치 테이블의 중심인 타발 홀을 통하여, 전극 조각은 펀치 하에 벨트 콘베어로 적하됩니다. 벨트 콘베어는 전극 조각을 분류 스테이션으로 전송합니다. 끝난 막대자는 불완전한 다공성 스트립 소모로 형성되며, 그것이 자동 수확기에 감기고 코일이 되도록 수집됩니다.
2. 설계 요구 사항
2.1. 폴 밴드의 최대 너비는 220 밀리미터입니다.
2.2. 최대 전단 속도는 80 배 /min만큼을 있는 (막대기 시트의 길이가 75 밀리미터일 때)과 전단 속도가 조정할 수 있습니다.
2.3. 최대 전단력 길이는 300 밀리미터입니다.
2.4. 장치는 적어도 2의 워킹 모드를 가지고 있습니다 : 포인트 이동과 자동 조작. 2 - 넘겨진 안전성 콘솔을 구축하세요.
2.5. 안전문 보호 소자는 장비 작업대의 앞과 뒤쪽에 제공됩니다. 단지 양쪽에 안전문이 닫힐 때 장비는 자동 워킹 모드에서 작동할 수 있습니까.
2.6. 장비의 실행 상태와 고장 통지의 LCD 디스플레이의 데이터를 모니터링하면서, 장비의 조작 제어판은 전원 스위치로서의 그와 같은 기능을 가지고 있습니다.
2.7. 가이드 레일과 축과 같은 장비의 미끄러져 움직이고 회전부에서 완전한 윤활화 장치가 있습니다. 장비는 타격, 뱃치, 유지 총수와 기타의 기능을 가지고 있습니다. 장비는 받는 방전용 기계, 공급 장치와 벨트 콘베어와 배포의 인터페이스를 갖추고 있습니다.
2.8 리와인더는 빈번한 개시를 위해 적당한 제거를 수집하도록 전기적으로 이끕니다. 전압 220V (380V),50Hz.
2.9. 강타하고 가위질한 후 막대자 폐기물이 상한에 뻗칠 때, 언코일러는 재료를 수집하는 것을 멈춥니다. 웨이스트 스트립이 하한으로 떨어질 때, 실패는 물질을 언로딩시킵니다. 공급 장치는 공급 장치의 속도를 보증하기 위해 스크랩 스트립 위의 적정 인장을 보증하기 위한 평형추를 가지고 있어야 합니다. 다시 감기 기계의 샤프트를 탑재하는 소모 테이프 릴의 지름은 38 밀리미터입니다. 리와인더 샤프트는 소모 릴 오리엔테이션 장치를 구비합니다. 폴 밴드 위치 검출 센서의 위치는 조정할 수 있습니다. 공급 장치의 속도 저감기의 설치 축 방향 위치는 공급 장치의 연직축과 평행합니다. 수신 장치는 독립적 전기 적 동작 메커니즘을 가지고 있습니다.
2.10. 막대기 전단기의 생산 라인의 각 부의 노동 생활을 조정하고 각 부는 독립 조작과 디버깅의 기능을 가지고 있습니다.
2.11. 설계, 제조, 설치와 남극 전단의 디버깅은 적절한 국가적이고 산업적 상술과 일치합니다.
2.12. 극판 카우보이의 설명서 워킹 모드는 장비 점검과 디버깅, 새로운 주형 디버깅과 초기 작업을 위해 사용됩니다. 초기 작업 동안, 수동적 드로잉 막대기 벨트는 공급 장치에 들어가고 매뉴얼 안내 폴 벨트가 펀치 금형에 들어갑니다. 포인트 연산의 몇 번 뒤에, 정상적 공급 긴장이 다시 감기 기계에 의해 발생될 때 폐기물은 피딩하는 기계 샤프트에 둘러싸여지고 자동 워킹 모드로 옮겨질 수 있습니다.
3. 장비의 주요 부문
| 일연번호 | 조직 구성 | 시스템 구성 | 브랜드 또는 처리 | 수의 |
| 1 | 롤링 장치 | 1개 세트의 | ||
| 회전하는 학회 | 1 | |||
| 모터의 명부를 두세요 | Ｒ 제어 | 1 | ||
| 2 | 공급 장치 | 1개 세트의 | ||
| 전달 메커니즘 | 1 | |||
| 피딩 실린더 -SMC | SMC | 2 | ||
| 3 | 언론 | 언론 Ocp-80e명, 공칭 압력 80 톤 | 진펑 기계류 | 1 |
| 4 |
권상기
|
1개 세트의 | ||
| 권취 기구 | 1 | |||
| 권상기 | Ｒ 제어 | 1 | ||
| 5 | 벨트 콘베어 | 1개 세트의 | ||
| 벨트 콘베어 | 1 | |||
| 전송 모터 | Ｒ 제어 | 1 |
4. 장비의 기술적인 매개 변수
|
상술 프로젝트 |
ZBCA01A-00 |
| 효율의 | 최대 전단 속도는 80 배 /min만큼을 있는 (막대기 시트의 길이가 75 밀리미터일 때)과 전단 속도가 조정할 수 있습니다. |
| 전체 전력 (kw) | 13 |
| 정상적 운용 전력 (kw) | 12.5 |
| 중량 | 600KG |

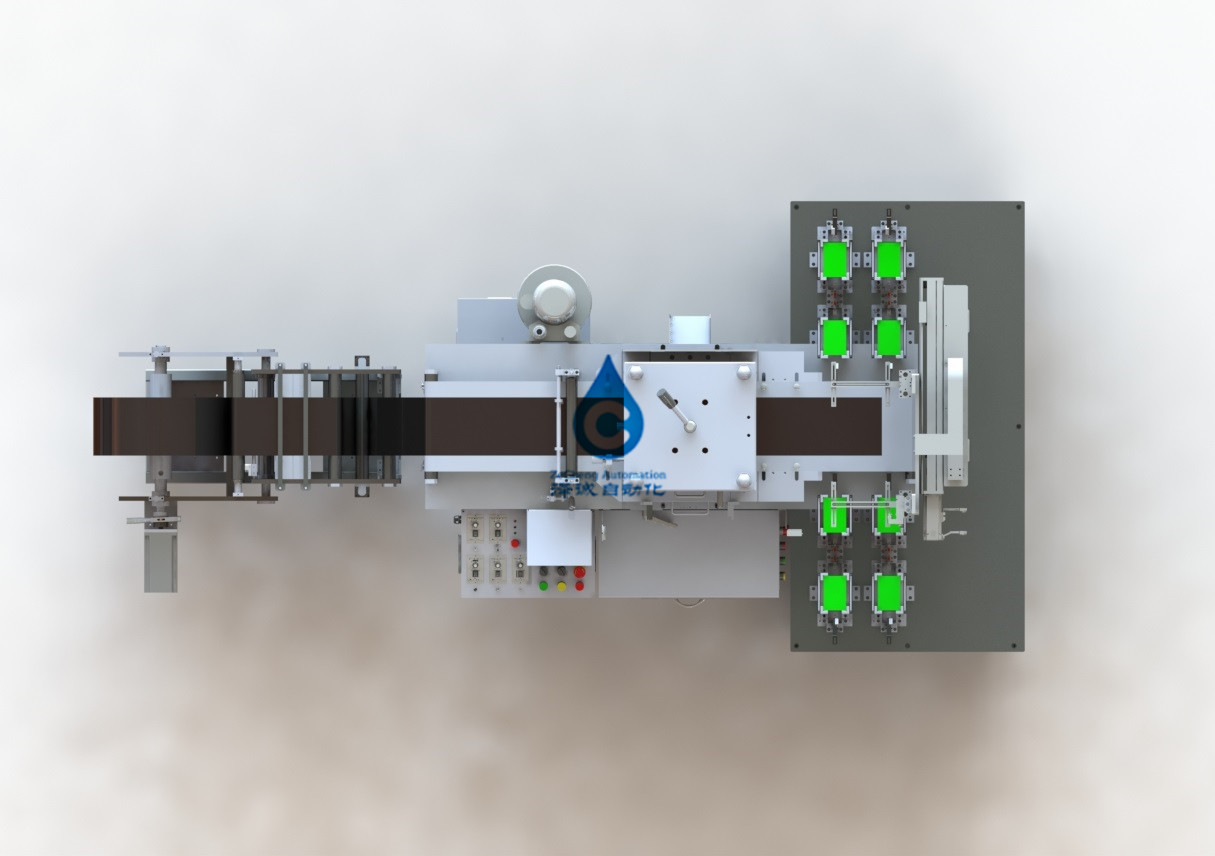

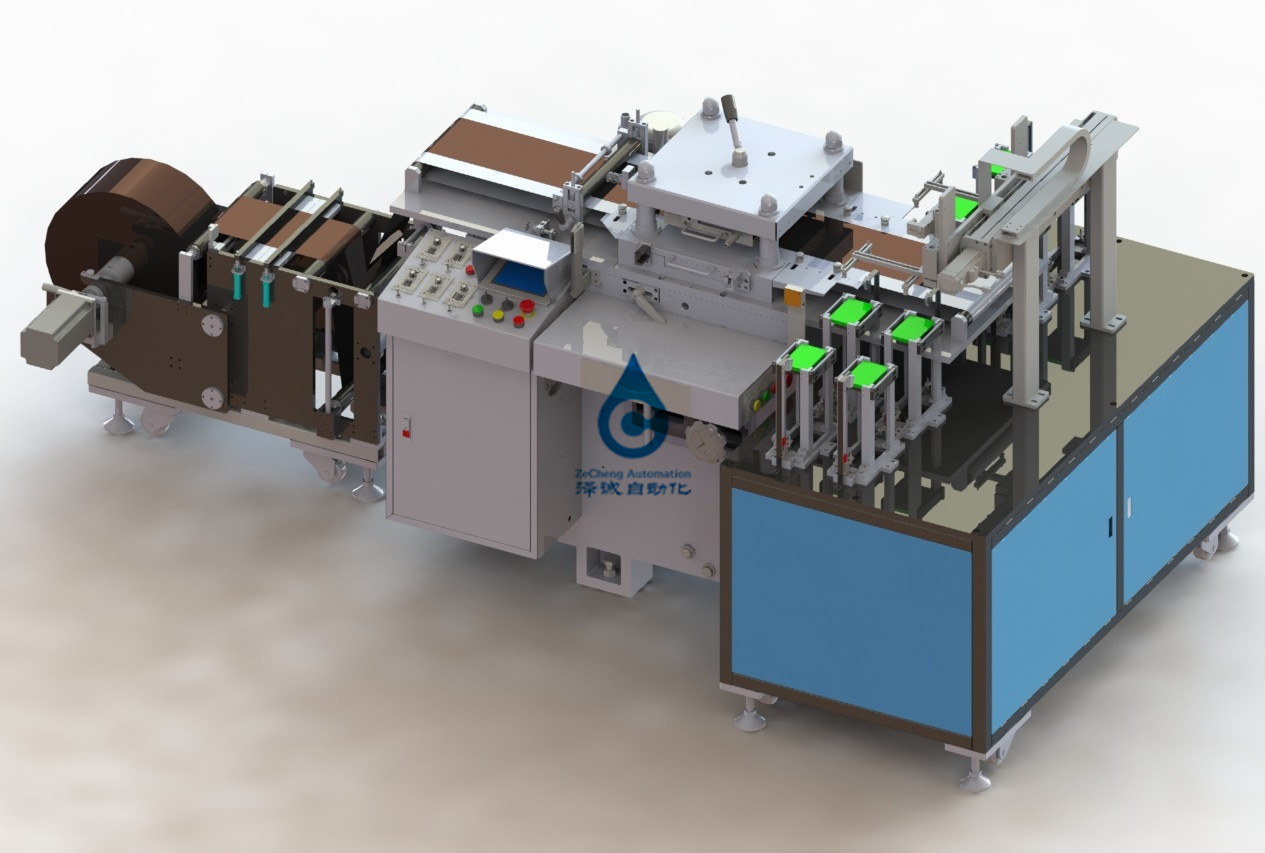

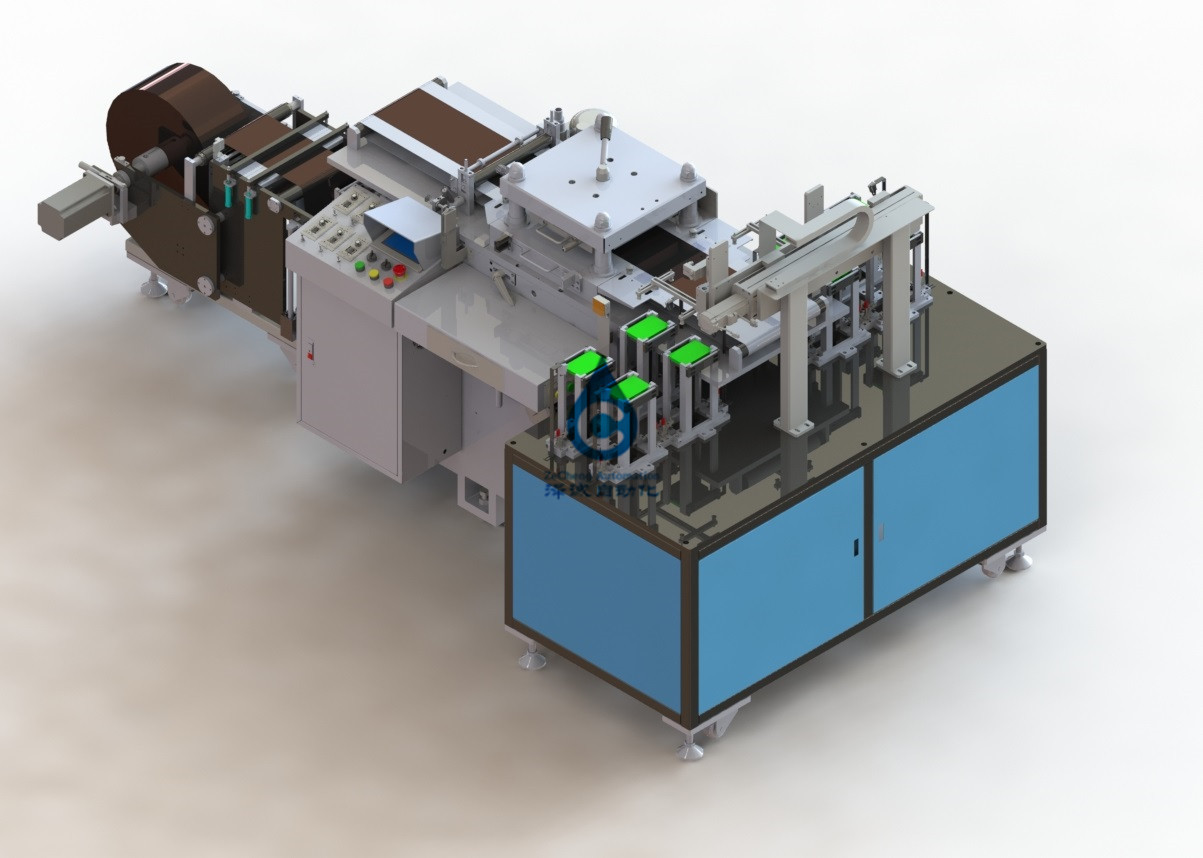

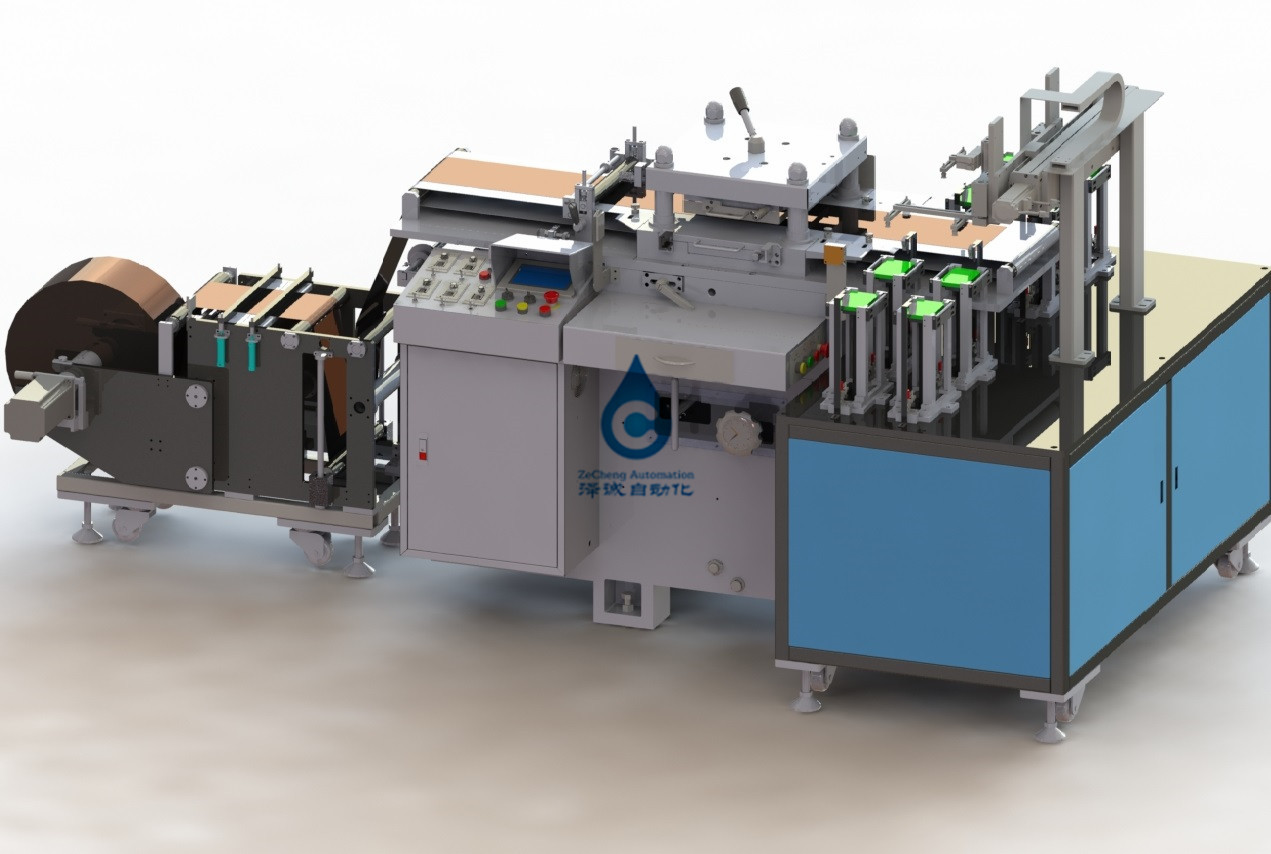

5. 장치 프로파일 도 리튬 이온 전지 조립 라인
6. 주요 장비 성분
6.1 막대기 시트 천공기의 구성 : 그것은 주로 다시 감기 기계, 공급 장치, 펀치 프레스, 다시 감기 기계와 벨트 콘베어로 구성됩니다.
6.2. 언코일러의 구성 : 빈번한 개시에 적합한 전기 환원제 드라이브 제거 공급에 의해. 기계가 켜질 때, 다시 감기 기계는 자동적으로 재료를 방출하기 시작합니다. 폴 밴드가 센서의 하한으로 떨어질 때, 다시 감기 기계는 방전용이어서 멈춥니다. 폴 밴드가 센서의 검출 범위로부터 떨어진 당겨질 때, 다시 감기 기계는 다시 배출하기 시작합니다. 다시 감기 기계는 믿을 만한 브레이크기구를 가지고 있습니다. 언와인딩 머신 위의 막대기 테이프 코일의 설치 샤프트 직경은 38 밀리미터입니다. 언와인딩 머신의 샤프트에, 위치 결정 장치에 대한 막대기 벨트 소재 릴이 있습니다, 소재 플레이트가 방사상 배치, 송신 핀을 가지고 있습니다. 권상기는 긍정과 역공급의 기능을 가지고 있습니다. 언코일러는 막대기가 사라지는 것을 예방하기 위해 장치를 가집니다. 언와인딩 장치의 환원제의 설치 축 방향 위치는 공급 장치의 연직축과 평행합니다. 언와인딩 장치는 분리된 전기적 운영자를 가지고 있습니다.
6.3. 공급 장치의 구성 : 공기 급송 방법을 채택하시오 그러면 펀치 속도 경기와 함께 공급속도는 조정될 수 있습니다. 피딩하는 폭은 220 밀리미터 이하이지 않을 것입니다. 클램핑 실린더는 위 아래로 막대기 벨트를 고정시키는데 사용되고 피딩 실린더가 공급을 추진하는데 사용됩니다. 클램핑 실린더는 극 벨트의 표면을 손상시키지 않습니다. 피딩하는 길이는 0-300mm의 사정 거리 안에 임의로 조정될 수 있고 조정 길이가 참조 번호에 의해 보여집니다. 공급 장치는 막대기 벨트의 공급이 막대기 벨트의 모서리의 왜곡의 환경 하에 곧고 정확성이 거의 ±0.5mm나 다름없다는 것을 보증할 수 있는 피딩 가이드 메커니즘과 조정할 수 있는 막대기 벨트 한계 메커니즘으로, 안정적입니다. 공급 장치와 펀치 프레스의 미끄러져 움직이는 블록이동 사이의 좋은 조화가 있습니다. 공급 장치는 완전하고 믿을 만한 안전장치를 가집니다. 충분 강도를 가지고 있고, 고속도에서 작동할 때 공급 장치는 지나친 진동을 생산하여서는 안됩니다. 공급 장치의 높이는 조정할 수 있고 펀치와의 연결이 굳습니다.
6.4. 펀치의 구성 : ocp-80e 펀치는 진펑 기계 산업 Co., Ltd．, 공칭 압력 80 톤까지 생산했습니다.
6.5. 벨트 콘베어의 구성 : 벨트 콘베어는 펀치 프레스 하에 설치됩니다. 벨트는 전기 구동과 환형 클립 테이프로 만들어집니다. 한쪽 끝이 천공 기계의 타발 홀에서 떨어지는 전극 조각에 연결될 수 있고 다른 방향의 발단이 500 밀리미터에 관한 장비 출현을 향하고 있다는 것을 벨트 콘베어의 길이는 보증할 것입니다. 도르래는 컨베이어의 위치 조정을 용이하게 하기 위해 벨트 콘베어의 바닥에 설치됩니다.
6.6 리와인더의 구성 : 리와인더는 빈번한 개시를 위해 적당한 제거 재료를 수집하도록 전기적으로 이끕니다. 강타하고 가위질한 후, 언코일러는 스크랩 스트립이 상한에 뻗칠 때 재료를 수집하는 것을 멈춥니다. 웨이스트 스트립이 하한으로 떨어질 때, 실패는 물질을 언로딩시킵니다. 공급 장치는 공급 장치의 속도를 보증하기 위해 스크랩 스트립 위의 적정 인장을 보증하기 위한 평형추를 가지고 있어야 합니다. 다시 감기 기계의 샤프트를 탑재하는 소모 테이프 릴의 지름은 38 밀리미터입니다. 리와인더 샤프트는 소모 릴 오리엔테이션 장치를 구비합니다. 폴 밴드 위치 검출 센서의 위치는 조정할 수 있습니다. 공급 장치의 속도 저감기의 설치 축 방향 위치는 공급 장치의 연직축과 평행합니다. 수신 장치는 독립적 전기 적 동작 메커니즘을 가지고 있습니다.
6.7. 제어 시스템 : 기계는 독립적 전기적인 보드, 누출 스위치, dc 안정 전원 공급기와 다른 전원 회로 부품, PLC 제어, 중계기, 모터 제어 장치, 등을 갖추고 있습니다. 와 연결기와 단말기 일람표를 사용한 외부 접속부. PLC는 옴론을 사용합니다. 전원 케이블의 상한은 부분적으로 퍼포레이티드됩니다. 타장비 사이의 케이블과 통풍관은 배선되고 아래 배관됩니다.
