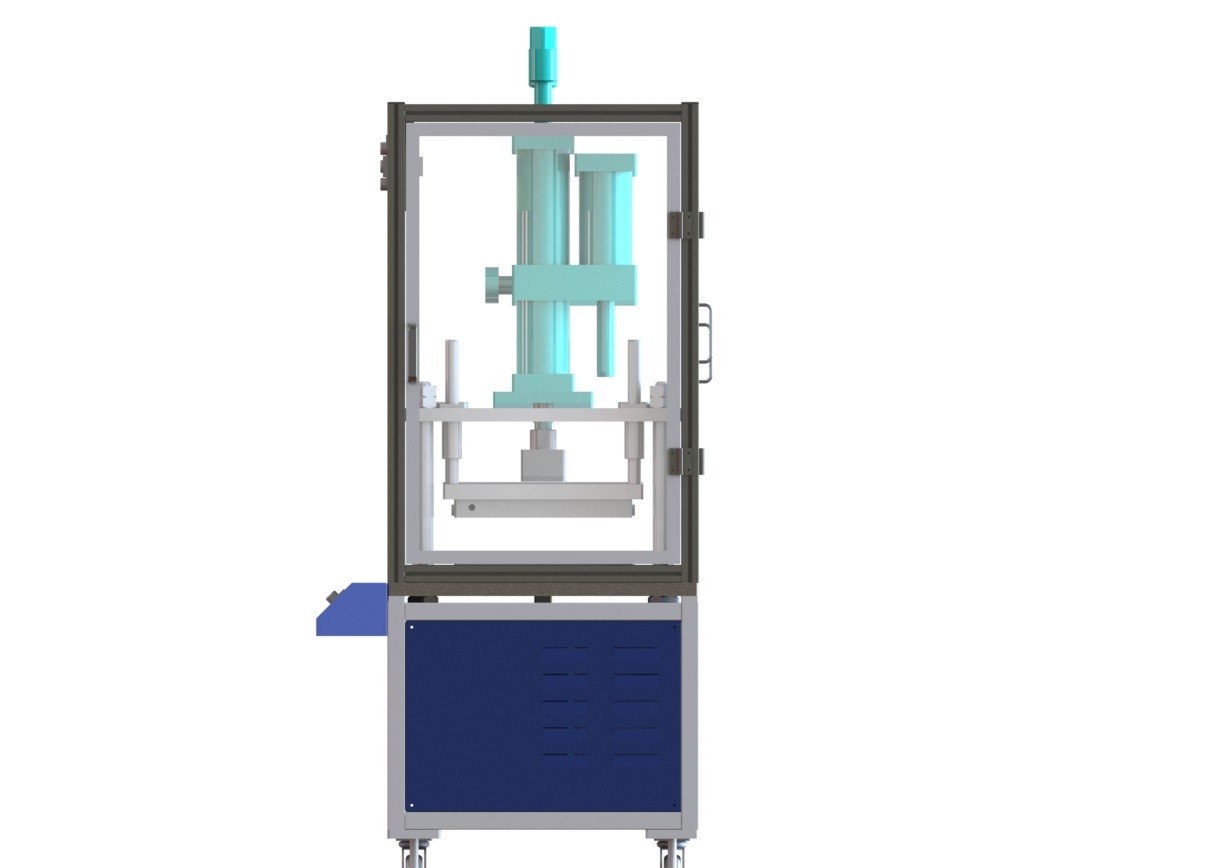

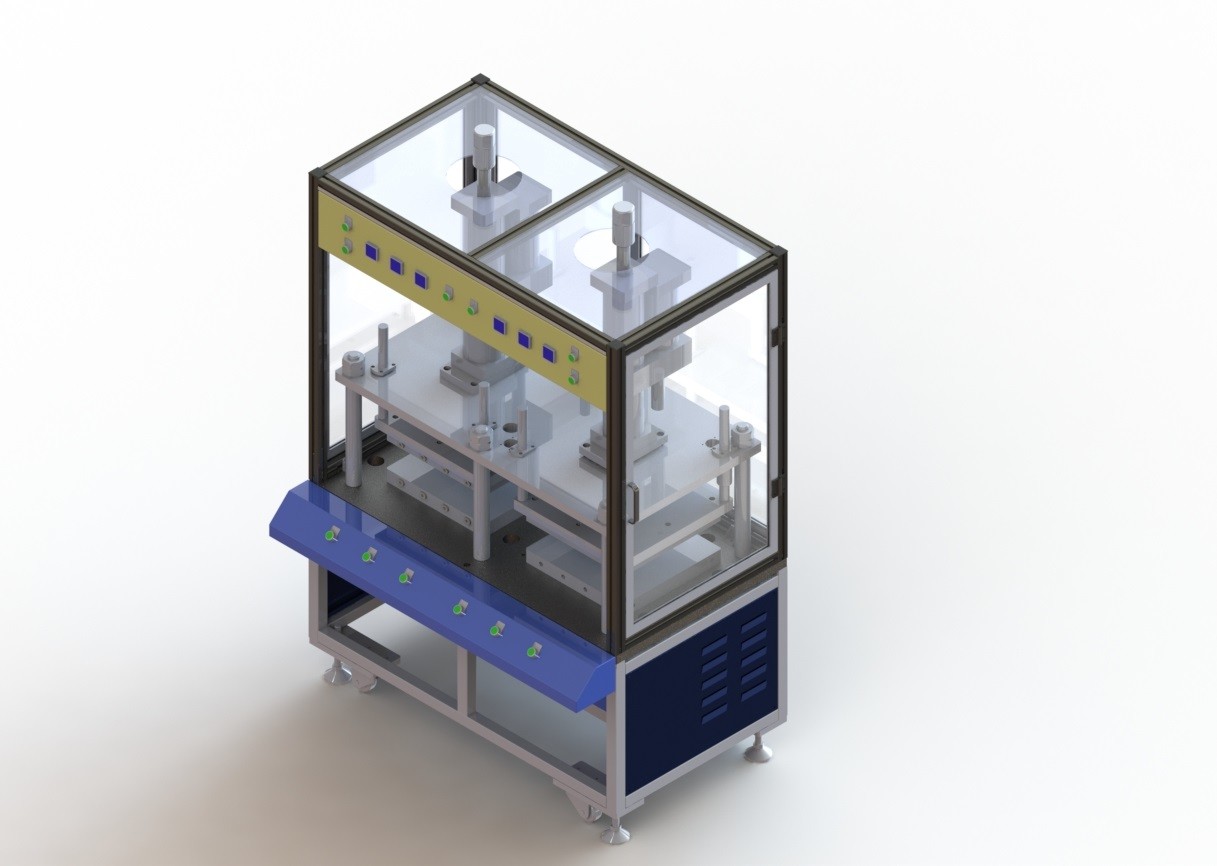

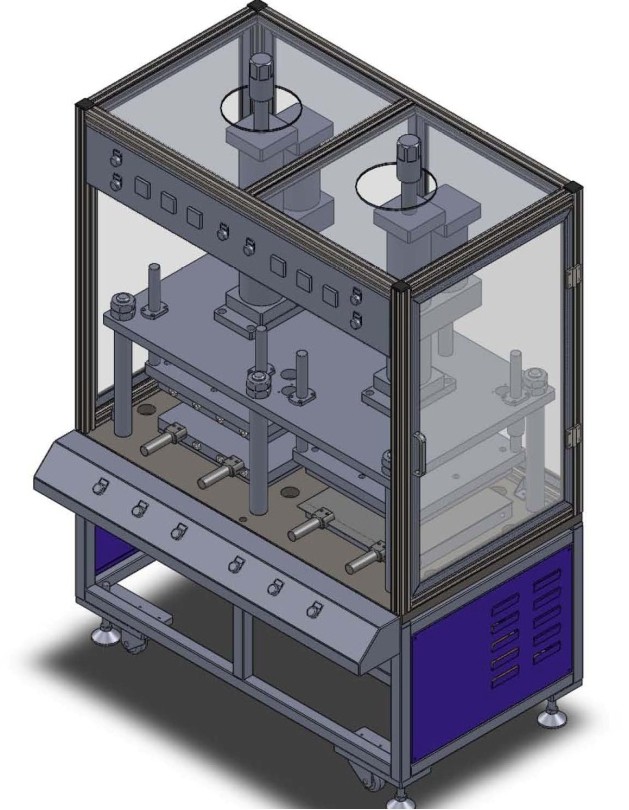

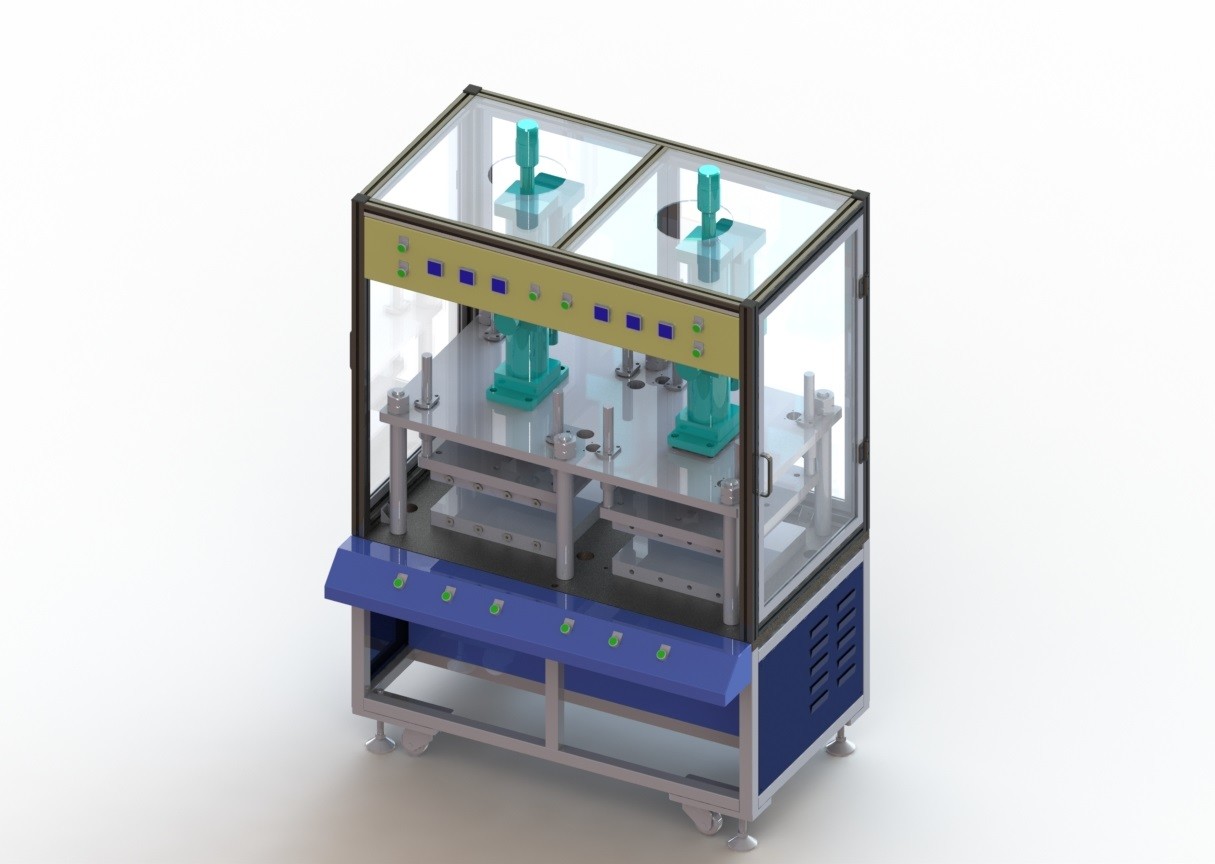

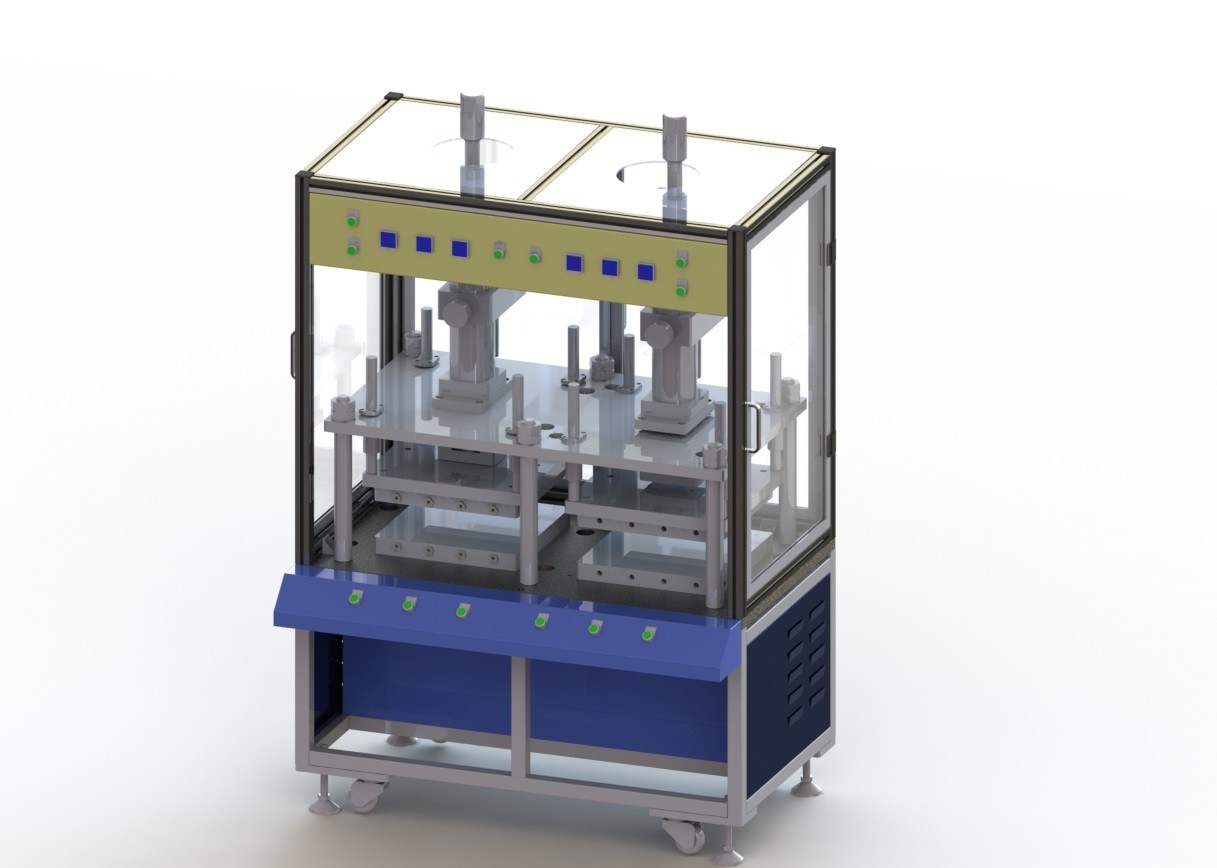

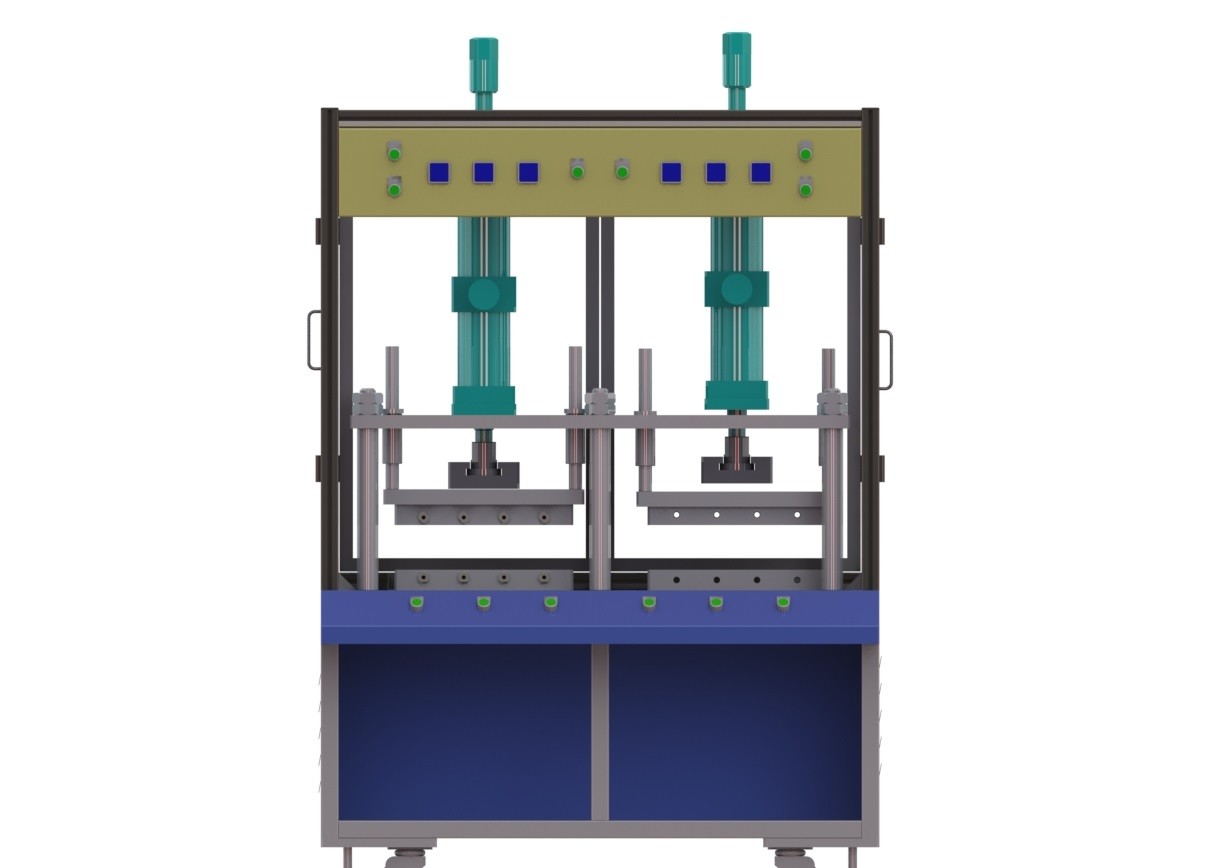

뜨거운 누르기를 위한 반 자동적인 리튬 이온 건전지 제조 기계
1. 장비 introductionThe 기계는 부상 세포 또는 이전 세포의 뜨거운 누르기를 위해 주로 세포의 획일한 간격을 지키기 위하여 사용됩니다. 뜨거운 누르 온도는 조정될 수 있습니다. 공기 - 액체 압력 승압기 실린더, 조정가능한 압력 크기.
1.1의 특성-- 6개의 단 하나 층 건전지는 동시에 눌러질 수 있습니다. 압력은 조정될 수 있습니다. 가스 액체 과급기의 최대 압력은 3T입니다.
1.2의 고능률: 두 배 역, 뜨거운 압박에 있는 1개의 역 단 하나 층 건전지, 2개의 역 찬 press.15 PCS/분에 있는 단 하나 층 건전지 (특정한 효율성은 뜨거운 누르고 찬 누르 시간에 따라 결의가 굳습니다)
1.3의 낮은 경영비
이 장비 자동화 장비 정도는 높은, 수동 조작 간단합니다, 노동자 1 장비를 동시에 운영할 수 있습니다입니다.
2. 장치 기능과 모수
장비 제품의 2.1 자격이 된 비율: 99%
2.2 장비 수용량/속도: 15PPM (세포 크기: 53*85, 3 분 동안 뜨거운 누르고는, 1 분 동안 찬 누르기)
2.3 장비 고장 비율: ≤5% (장비에서만 기인하는 실패)
2.4는 열 압력 통제 온도 80°이고, 정밀도 범위는 ±5%입니다;
2.5 전기 장비: 전압 AC220±10%의 힘 10KW
2.6 압축공기: 0.6mpa
2.7 효과적인 뜨거운 누르기 지역: 최대 400X400,
2.8 무게: 짐 방위 지역에 1000Kg의 총 무게의 비율은 ≤500kg/M2이고, 장비의 무게는 500kg/M2의 지면 짐을 초과합니다. 필요한 보호 조처는 강구될 것입니다;
2.9는 먼지 방탄 덮개로 전체적인 기계 갖춰집니다, 방탄 덮개는 플렉시 유리 구조를 가진 알루미늄 합금이고, 운영 표면은 플렉시 유리 문으로 갖춰집니다;
2.10 좋은 인간 공학 성과는 기계 디자인에서 주어져야 합니다;
3개는 각각 뜨거운 누르는 장치로 건전지의 선반이라고, 뜨거운 누르는 장치의 2 세트 위에 끼워넣은 두고, 인공적인 포획에 의하여 완충기에서, 건전지 pressThe 자동적인 뜨거운 찬 압박 기계 가스 열 압력을 통제하고 뜨거운 누를의 단위 넓이 당에 건전지를 깨달을 액체 실린더 통제 방법의 힘이, 뜨거운 누를 온도 80 ° 때 뜨거운 누르기의 뜨거운 누르는, 전기 난방 형태에 의하여 온도의 통제의 다수 건전지를 동시에 실행할 수 있습니다; 뜨거운 압박의 끝 후에, 수동으로 위탁 상자로 건전지를 낮추십시오. 장비 가동 교류; 인공 (자동적인 선 자동적인 교류 건전지 쟁반) 물자 겹쳐 쌓인 지역으로 이 장비에 차의 건전지를 끼워넣을 것입니다 - > 뜨거운 플래튼 열에 위치에 뜨거운 누르기로 인공적인 있던 건전지는 2개의 역 감기에 동시에, 인간 일 것입니다 - 뜨거운 누른 인공적인 건전지의 완료가 궤로 내린 후에 건전지의 위치가 쟁반에 있는 2.
장비 구성
| 아니다. | 체계 구성 | 시스템 구성 | 양 |
| 1 | 선반 체계 | 1set | |
| 80*40Welded 해골 건축 | 1 | ||
| 기질 (판 도금) | 2 | ||
| 2 | 열 체계 | 1set | |
| 3T 가스 액체 과급기 | 1 | ||
| Up-down 난방 장치 | 1 | ||
| 온도 조절기 - omron | 4 | ||
| 정상과 밑바닥 누르는 판 25mm 크롬 판 | 5 | ||
| 정상과 밑바닥 누르는 판 25mm 크롬 판 | 5 | ||
| 3 | 운영 체계 | 1set | |
| 터치스크린 - kunlun tongtai | 1 | ||
| 4 | 통제 시스템 | 1set | |
| PLC omron | 1 |
4. 에너지 mediumPlease는 뒤에 오는 에너지 매체를 제공합니다
4.1 전력 공급
1) 전압 AC220V± 10% counterphase의 즉석 변화
2의 빈도 50 hz + 1개 hz
4.2 공기
1) 압력 0.5mpa 5kgf/cm2
2) 수용량: 501/분
5. 환경 conditionsThe 장치는 뒤에 오는 환경 조건 하에서 장벽 없이 작동할 수 있습니다.
5.1 온도 가동 온도: 5-35℃Storage 온도: 0-40℃
5.2. 습도 30-80% 그러나 응축 없음.
5.3. 환경 청결은 100,000보다 더 낮지 않을 것입니다;
5.4는 거기 위치에 부식성 가스, 액체 또는 폭발성 가스가 아닙니다
1. 새로운 장비 약속
우리의 회사는 고객에게 제공된 상품이 아주 새롭고, 완전한 사용되지 않는 장비이다는 것을 보장합니다.
2. 기밀성 투입
우리의 회사는 어떤 당도, 다른 당의 관련 그림, 기술 정보, 사업 정보와 다른 사업 비밀 및 기술적인 비밀의 서면 허가 없이 어떤 식으로든 제3자에 새면 안된다고 약속합니다.
3. 판매 후 서비스 투입
(1) 장비의 선적의 날짜에서 2 달, 당 B는 1 년 안에 적시와 자유로운 보장에 있는 비인간적인 결함에 책임 있습니다 (장비가 잘못되 때, 판매 후 서비스 직원은 통보를 받기 후에 2 시간 안에 반응할 것입니다. 상황에 따르면, 인원은 48 시간 안에 제자리에 있어야 합니다. 아니 60 이후 시간, 생산의 계속성을 구매자 에의한 지키기 위하여;
(2) 장비 후에 문제가 있는 경우에 보증 기간을, 2개의 정당 교통하고 취급합니다 그것을 통과했습니다. 필요하다면, 판매 후 인원은 그것을 고치기 위하여 보내지고, 비용만 위탁될 것입니다. Zh
(3) 2개의 정당에 의해 계약 및 기술적인 계약에서 규정된 보증 기간 도중, 회사는 우리의 제품의 정상적인 사용 도중 인간적인 손상에 기인하지 않는 질 문제를 보장을 제공할 것입니다.
