가동 가능한 포장 리튬 전지의 실험실 절단 접히는 다림질 기계
i. 장비 단면도:
장치 기능과 원리에 1.1 소개:
이 장비는 다림질 가동 가능한 포장 리튬 전지의 자르고는, 폴딩을 위해 주로 그리고 사용됩니다.
장비의 주 함수: 자동적인 먹이기의 자동적인 절단, 자동적인 폴딩, 자동적인 희게 하기의 자동적인 비우기.
1.2 장비 가동 교류:
주요 교류: 장비는 일관 작업에 의하여 자동적인 먹이고 조작자에 의하여 자동적인 먹이기 후에 4 역 턴테이블에 완성됩니다
자동적인 비우기 후에 자동적인 가장자리 절단, 자동적인 폴딩 및 다림질.

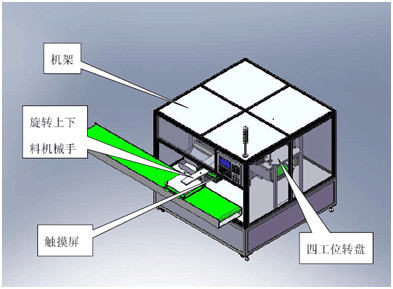

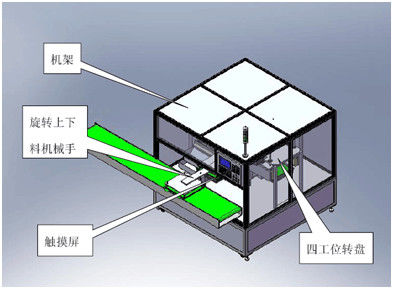

1.3 전반적인 구조 (그림에)
주요 콤포넌트의 1.4 구성
1.4.1 장비 구성:
1, 위와 더 낮은 먹이는 조작자 자전: , 실린더를 사용하여 운동 왔다갔다 먹이고 출력의 교체를 달성하기 위하여 자전 실린더를 사용하여 진공 빨판을 사용하여 건전지를, 장악하십시오.
2. 가장자리 절단 기계장치: 가장자리 절단은 두 배 가장자리 절단의 절단 방법을 채택합니다, 위와 더 낮은 칼은 고치기를 위해 사용되골 많은 시간 동안 갈아서, 열장장부촉 강저는 칼, 선형 가이드 레일 가이드에, 폐기 자료 모으기 쉽습니다 맞출 수 있습니다.
3. 접히고는 및 다림질 기계장치: 접히고 다림질의 기능은 동시에 완료될 수 있습니다. 청동색으로 만들기의 실린더는 조정가능한 여행 실린더를 채택하고, 선형 가이드 레일은 동의를 개폐해서 인도됩니다.
4. 기계장치 형성: 다림질의 기능을 형성하고 형성하는 마지막을 달성하십시오.
2. 장비를 위한 들어오는 물자 그리고 적당한 제품 명세서
들어오는 물자의 2.1 크기와 명세
| 프로젝트 | W 세포 폭 (mm) | L 세포 길이 (mm) | H 세포 간격 (mm) |
| 크기 범위 | 60~110 | 130~180 | 7-12 |
III. 장비의 기술적인 모수
| 순서 | 프로젝트 | 모수 |
| 1 | 가장자리 폭 과실 | +/- 0.1 mm 또는 더 적은 |
| 2 | 단 폭 | 2-10mm (머리를 대체하십시오) |
| 3 | 희게 하는 시간 범위 | (조정가능한) 2-5s |
| 4 | 희게 하는 온도 편차 | 0개의 ℃는, 220 ℃ 조정될 수 있습니다 |
| 5 | 장비 수용량 | 8ppm |
| 6 | 장비 제품의 자격이 된 비율 | ≥95% (기계에 기인하는 나쁜 제품) |
| 7 | 장비 고장 비율 | ≤5% (장비에서만 기인하는 실패) |
1. 새로운 장비 약속
우리의 회사는 고객에게 제공된 상품이 아주 새롭고, 완전한 사용되지 않는 장비이다는 것을 보장합니다.
2. 기밀성 투입
우리의 회사는 어떤 당도, 다른 당의 관련 그림, 기술 정보, 사업 정보와 다른 사업 비밀 및 기술적인 비밀의 서면 허가 없이 어떤 식으로든 제3자에 새면 안된다고 약속합니다.
3. 판매 후 서비스 투입
(1) 장비의 선적의 날짜에서 2 달, 당 B는 1 년 안에 적시와 자유로운 보장에 있는 비인간적인 결함에 책임 있습니다 (장비가 잘못되 때, 판매 후 서비스 직원은 통보를 받기 후에 2 시간 안에 반응할 것입니다. 상황에 따르면, 인원은 48 시간 안에 제자리에 있어야 합니다. 아니 60 이후 시간, 생산의 계속성을 구매자 에의한 지키기 위하여;
(2) 장비 후에 문제가 있는 경우에 보증 기간을, 2개의 정당 교통하고 취급합니다 그것을 통과했습니다. 필요하다면, 판매 후 인원은 그것을 고치기 위하여 보내지고, 비용만 위탁될 것입니다. Zh
(3) 2개의 정당에 의해 계약 및 기술적인 계약에서 규정된 보증 기간 도중, 회사는 우리의 제품의 정상적인 사용 도중 인간적인 손상에 기인하지 않는 질 문제를 보장을 제공할 것입니다.
