1의 장비 묘사:

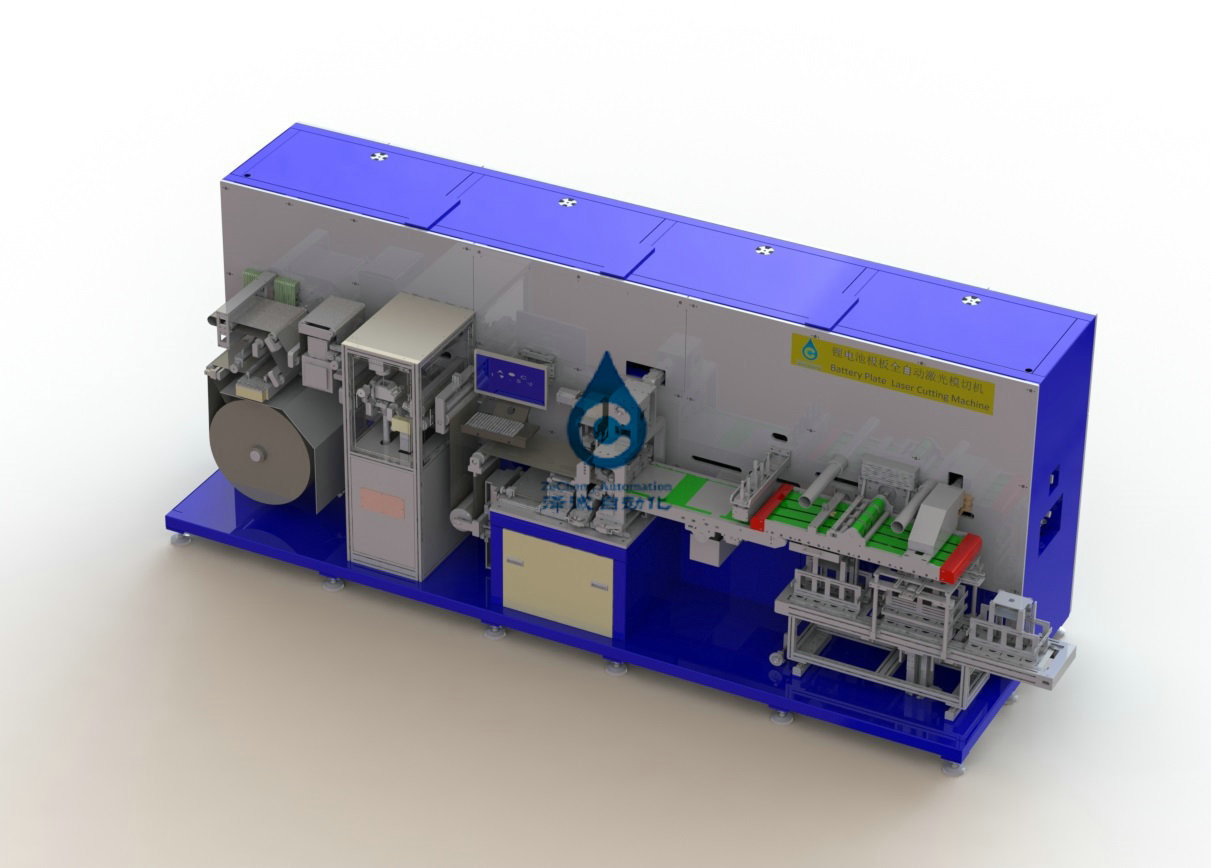

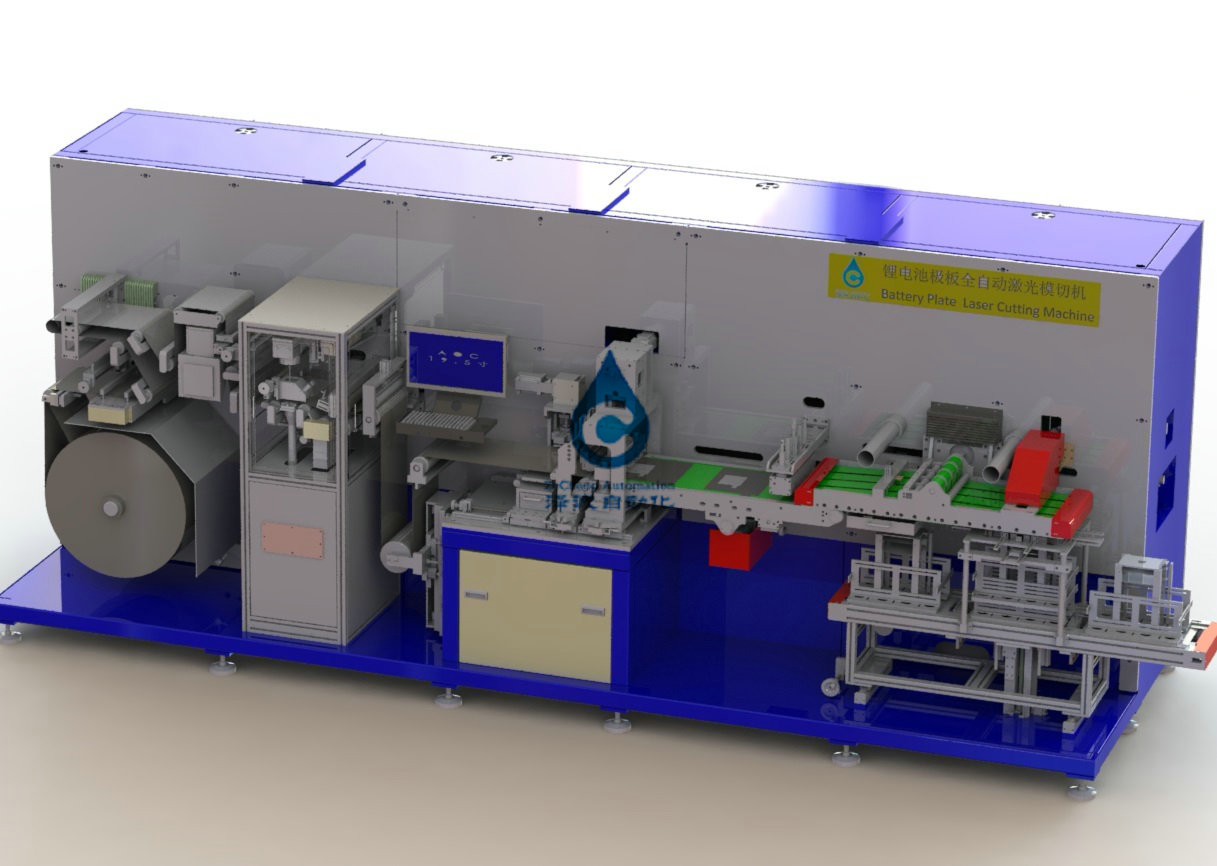

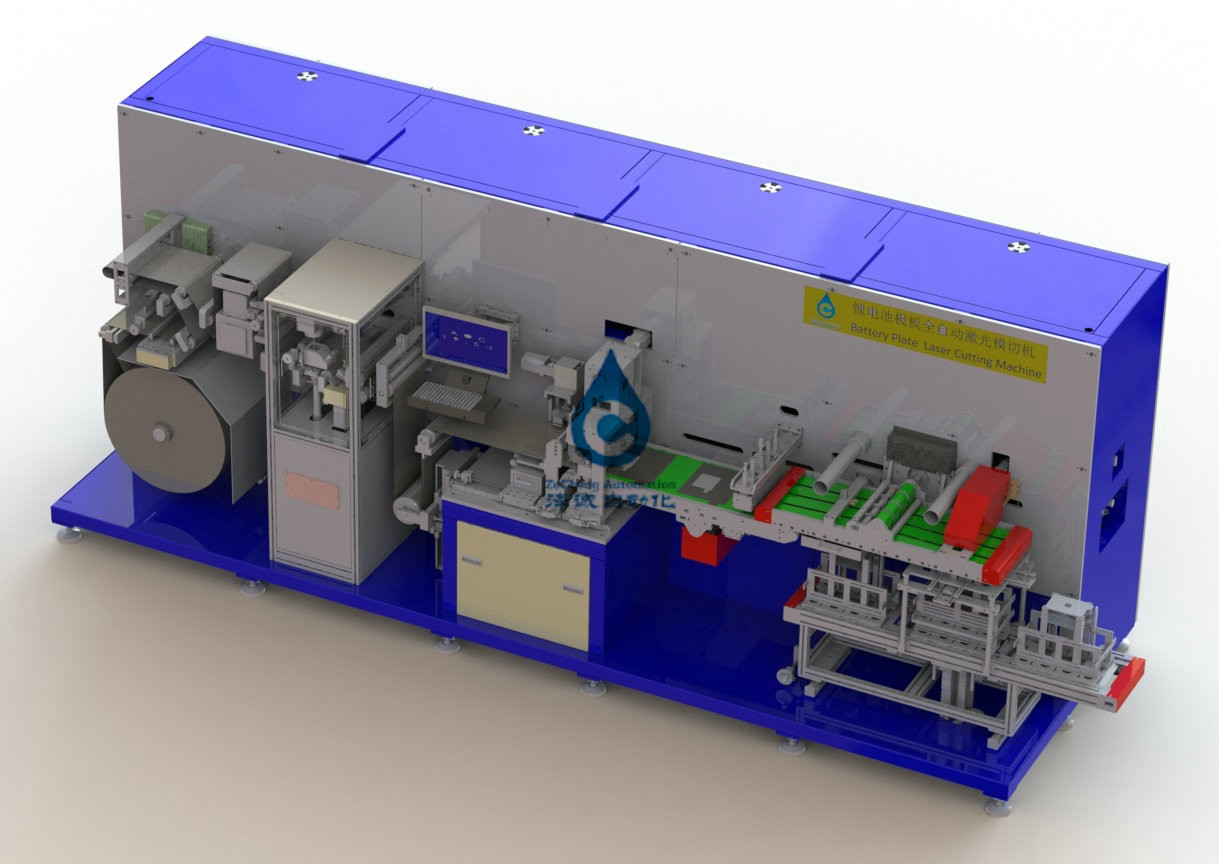

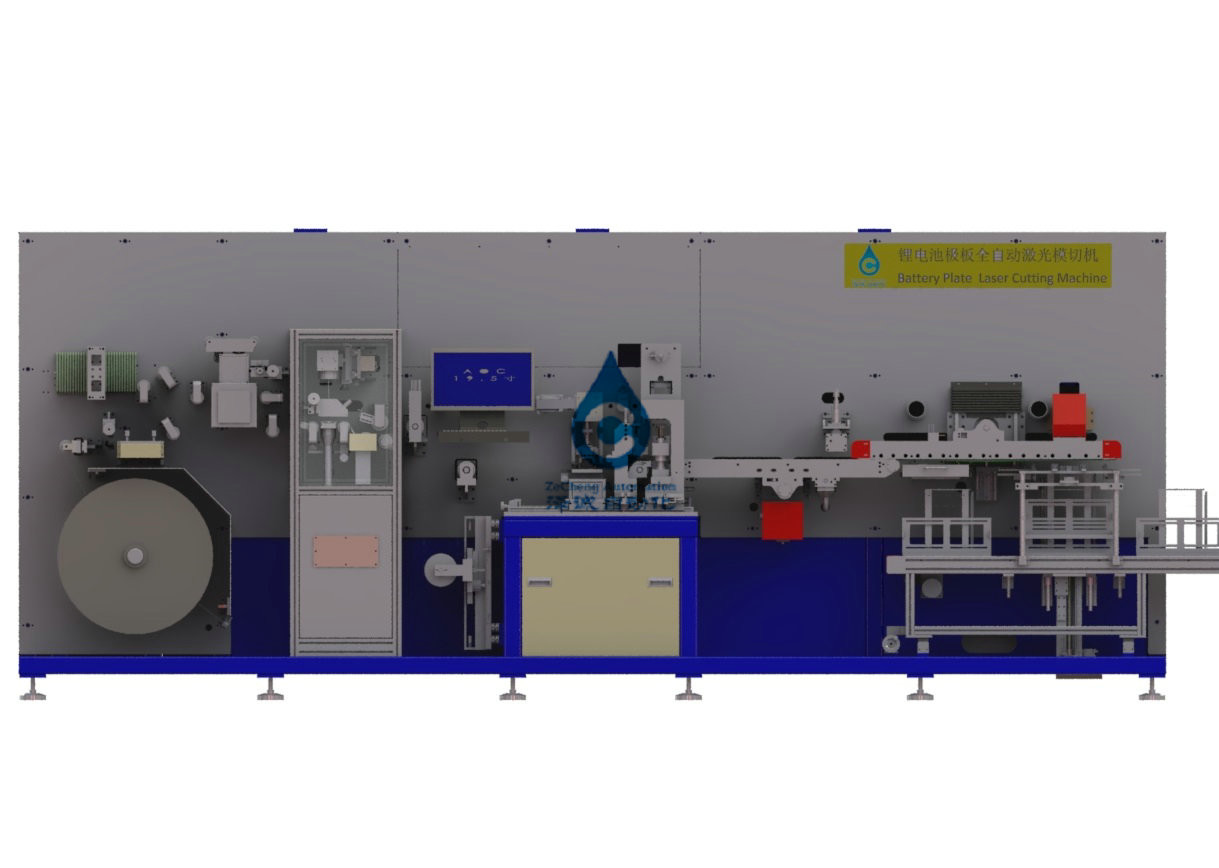

1.1 장비 단면도: 이 장비는 박판으로 만들어진 리튬 이온 건전지의 과정을 저미는 레이저 칩을 완료하고 단 하나 칩으로 지속적인 코일 물자를 삭감합니다. 장치에 설치된 팽창식 갱구를 구르는 인공적인 목록 극은 극 조각으로, 그 후에 극 조각의 먼지 제거에 레이저 절단 판 위치에 긴장 통제 시스템을 통해서, 장치 자동적으로 자동적인 조정을 계속하기 위하여 회전 과정의 기계장치를 조정하는 양을 두고, 극 조각, 자동 귀환 제어 장치 기계장치의 긴장을 수송될 것입니다, 레이저 일 것입니다 극단적으로 장을 위한 절단 칼을 가진 위치를 삭감하는 귀 절단 형성 자르고 있었습니다, CCD 탐지 판 지상 질과 차원을 통해, 나쁜 제품 통제합니다 폐기물 상자로, 따르지 않는 물자 보내졌습니다 물자 모으는 상자에 떨어졌습니다.
장비 적응의 2, 범위 및 기술적인 모수
2.1는 적합한 물자의 명세 다음과 같이 입니다:
|
품목 명세
|
ZCCE03A-00 | ||
| 물자 명세 | 폴란드 조각 | 길이 (mm) | 코일 |
| 폭/포용력 (mm) | 100~300/0.2 | ||
| 간격/포용력 (mm) | 0.05~0.25/0.005 | ||
| 대직경 (mm) | φ650 | ||
| 안 직경 (mm) | φ152.4mm (6") | ||
| 코일의 최대 무게 | 250Kg | ||
장비의 3, 기술적인 모수 및 기능:
3.1 장비 기술적인 모수:
|
명세 품목 |
기술적인 모수 |
| 효율성 | >120ppm |
| 폴란드 폭 W 범위/정밀도 | 80-250mm/±0.2mm |
| 폴란드 고도 H 범위/정확도 | 100-280mm/±0.2mm |
| 극지 귀 어깨 폭 Dt 범위/정확도 | 5-50mm/±0.25mm |
| 극지 귀 폭 무게 범위/정확도 | 10-100mm/±0.2mm |
| 극지 귀 고도 Ht 범위/정확도 | 10-30mm/±0.5mm (들어오는 물자의 크기에 따라) |
| 기계설비 형의 총 생활 | >100000 시간 |
| 곡물 비율 (장비에서만 기인하는 실패) | ≥98% |
| 자격이 된 비율 (불완전한 들어오는 물자를 제외하고) | ≥99.5% |
장비의 4개의 외부 차원:
전반적인 크기 (mm): 길이 * 폭 * 고도 7500*1780*2395 (를 포함하여 방탄 덮개 및 진공 청소기) 장비 무게: 6500KG
5의 장비 운영 환경
5.1. 전력 공급: 삼상 380V; 전압 동요는 ±10% 보다 적은입니다; 장비의 최대 힘은 16kw입니다;
5.2. 가스 필요조건: 공기 근원 압력 (압축공기) > 6 kg/cm2의 말리는 최대 소비 50L/분;
5.3. 장비의 총 무게: 6500kg;
5.4. 식물 지면 방위: > 800kg/㎡;
5.5. 주위 온도: 20 ~ 35℃;
5.6. 상대 습도: 5 ~ 55% HR;
5.7. 운영 환경 필요조건: 환경 청결은 만큼이나 100,000 이고, 위치에 부식성 가스, 액체 또는 폭발성 가스가 없을 것입니다;
