8 PPM Li 이온 건전지 제조 설비 전지 뜨거운 찬 압박 장비

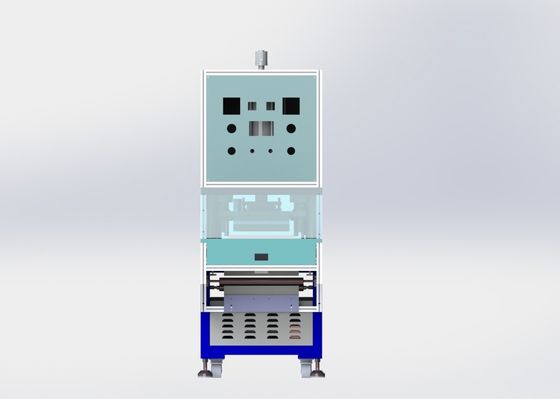

1의 단면도
장치는 주로 박판 후에 구른 정연한 세포 또는 정연한 세포를 flaten 위하여 사용됩니다. 압력 및 온도는 필요에 따라 조정될 수 있습니다.
특성
--- 각 역에 있는 건전지는 가스 액체 승압기 실린더에 의해 납작하게 눌러지고, 압력은 조정될 수 있습니다. 움직임에 건전지를 몰기 위하여 컨베이어 벨트 유형을 채택하십시오.
-- 고능률: 두 배 역, 1개의 역 뜨거운 압박, 2개의 역 찬 압박. 뜨거운 압박 및 찬 press.8 PCS/분 (특정한 효율성은 뜨거운 누르고 찬 누르 시간에 따라 결의가 굳습니다)
-- 낮은 경영비
장비에는 자동화와 간단한 수동 조작의 고차가 있습니다.
편평한 압력: ≤ 2000KG
2. 편평한 누르는 지역: 350x480mm
3. 누르는 판의 평행: ≤ 0.1mm
4. 편평한 압력 및 시간은 조정될 수 있습니다;
5개의, 뜨겁고 및 찬 압력 감지기와 압력 전시로 압력 갖춰집니다
명세에 적응시키기 위하여
3.1 적합한 objectsThe 건전지 크기
| 모형 | (mm) | 길이 (mm) | 간격 (mm) |
| 37AH | 100-150 | 90-215 | 5-20 |
| 68AH | 100-150 | 90-215 | 5-20 |
| 78AH | 100-150 | 90-215 | 5-20 |
| 80AH | 100-150 | 90-215 | 5-20 |
장비의 3.2 기술적인 모수
|
명세 품목 |
ZCA07-202 | |
|
기술적인 모수 |
효율성 (PPM) | 8개 (뜨거운 누르는, 찬 누르기 시간에 따라) |
| 정착물 폭 조정가능한 범위 | 의 건전지 모형에 적응시킬 것이다 참고 조정가능한 보충 | |
| 일 (T)의 압력 | 2 | |
| 온도 조종 정확도 | +/- 1℃ | |
| 압축공기 체계 | 0.4-0.6MPa | |
| 총 힘 (kw) | 15 | |
| 정상적인 작동 힘 (kw) | 13 | |
4의 기계적인 명세
4.1 선반 systemThe 장치는 정연한 용접 구조를 비치하고 있, 기질은 25-30mm의 간격을 가진 강철 플레이트입니다. 표면은 전기도금을 합니다.
4.2 자동적인 먹이는 systemThe 족답 모터 드라이브 찬 압박 역에서 내리는 역으로 먹이는 역에서 뜨거운 압박으로 건전지를, 뜨거운 압박 역에서 찬 압박 역으로, 이동하는 컨베이어 벨트.
4.3 뜨거운 누르 systemThe 위와 저압 판은 열파이프를 통해서 격렬합니다, 온도 조절기는 온도를 통제합니다, 뜨거운 누르 시간은 터치스크린에서 놓이고, 가스 액체 압력 실린더의 압력은 조정될 수 있습니다. 뜨거운 누르기 지역 350*480mm.
4.4 감기 압력 systemAfter는 뜨거운 누르는 완료됩니다, 세포는 찬 누르 역으로 이동됩니다, 더 낮은 템플렛은 회람 물에 의해 냉각됩니다, 찬 누르 시간은 터치스크린에서 놓입니다, 가스 액체 승압기 실린더의 압력은 조정될 수 있고, 찬 누르 지역은 350*480입니다.
4.5 작동 systemTouch 스크린 가동. 힘이, 비상 정지, 설명서, 자동적인 단추 있습니다.
4.6 통제 panelThe 기계는 독립적인 전기 널로, 누설 스위치, dc 안정성 전력 공급 및 다른 전력 회로 성분, 통제 PLC, 릴레이, 모터 제어 장치, 등 갖춰집니다. 그리고 연결관과 맨끝 table.PLC를 사용하여 외부 연결은, omron를 채택합니다. 고압선의 천장은 부분적으로 관통됩니다. 다른 장비 사이 케이블 그리고 공기 도관은 아래에 타전하고 배관됩니다.
4. 애완 동물 컨베이어 벨트 분파의 7 조정 systemAutomatic 개정.
5. 에너지 mediumPlease는 뒤에 오는 에너지 매체를 제공합니다
5.1의 전력 공급
1) 전압 AC220V± 10% counterphase의 즉석 변화
2의 빈도 50 hz + 1개 hz
5.2의 공기
1) 압력 0.5mpa 5kgf/cm2
5.3의 수용량 1001/분
환경 conditionsThe 장치는 뒤에 오는 환경 조건 하에서 장벽 없이 작동할 수 있습니다.
1) 온도 동적인 온도: 5-35℃Storage 온도: 0-40℃
습도 30-80%는 그러나 이슬을 맺으면 안됩니다.
3) 환경 청결은 100,000보다 더 낮지 않을 것입니다; 부식성 가스 없음, 액체, 위치에 폭발성 가스
